Perché il servoazionamento KUKA KSD1-16 ha smesso di funzionare nell’armadio KR C2? Verifica quando rivolgersi a un servizio professionale

Il servoazionamento KSD1-16 nell’armadio KUKA KR C2 può smettere di funzionare a causa di un guasto dello stadio di potenza, di un problema di regolazione della corrente, del surriscaldamento del dissipatore, di un cortocircuito lato motore, di disturbi nella comunicazione Interbus o di un guasto dei componenti dell’elettronica di controllo. In pratica, questo non significa sempre che il modulo stesso sia l’unico elemento danneggiato. Il problema può dipendere anche dal motore dell’asse del robot, dal cablaggio, dall’encoder, dall’alimentazione oppure da sovraccarichi precedenti nel sistema di azionamento. Per questo motivo, prima di sostituire il modulo, conviene eseguire una diagnostica professionale dell’azionamento.

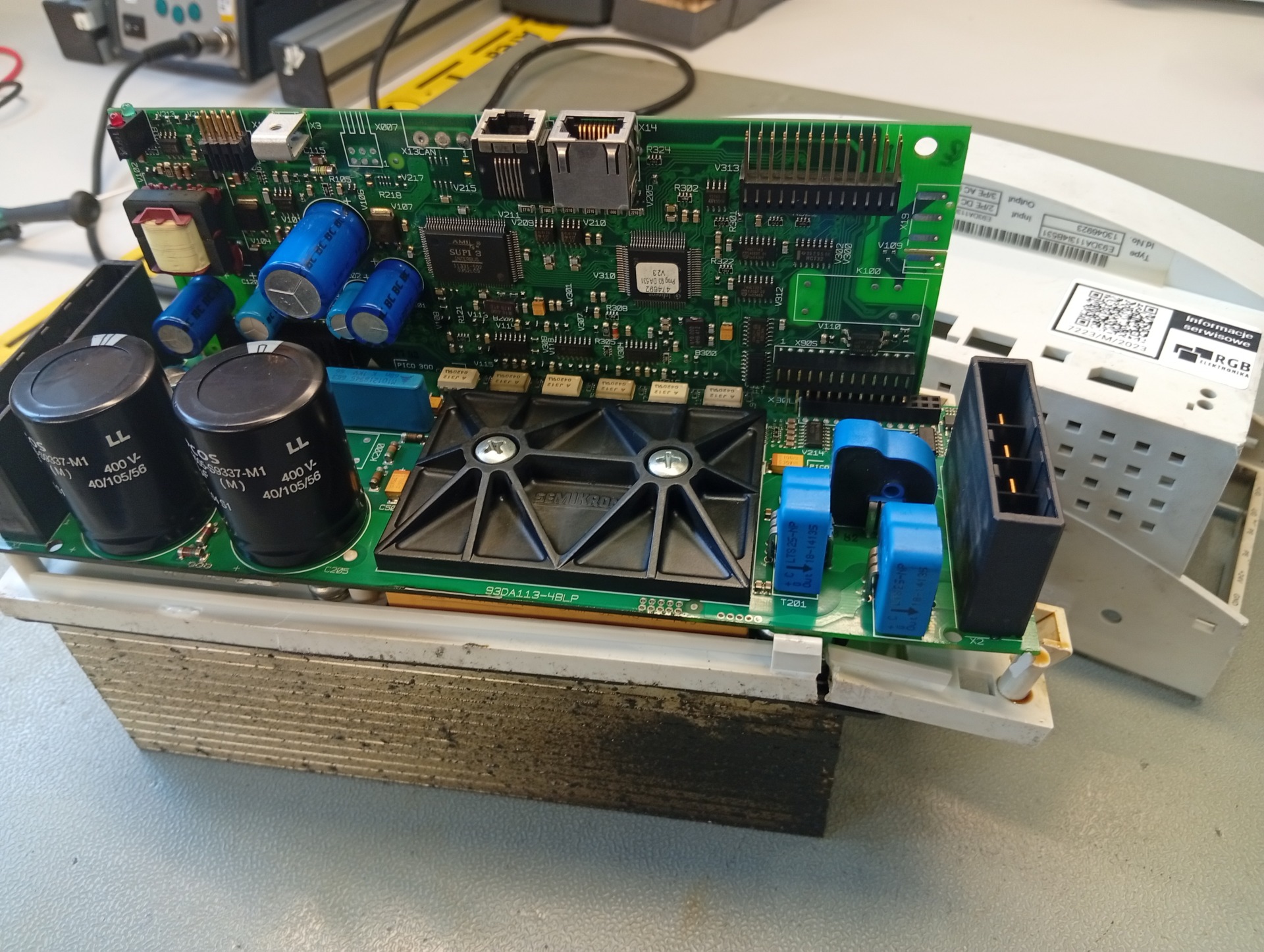

KUKA KSD1-16 è un modulo servoazionamento utilizzato nei sistemi di controllo dei robot KUKA con armadio di controllo KR C2. È responsabile del controllo di un asse del robot, del controllo della corrente, della commutazione, della comunicazione con il sistema di controllo e del monitoraggio dei parametri chiave di funzionamento dell’azionamento. Quando questo elemento smette di funzionare, il robot può arrestarsi completamente oppure segnalare errori dell’asse, di prontezza dell’azionamento, di comunicazione o di sovraccarico.

Per la manutenzione è fondamentale stabilire se il problema si trovi realmente nel modulo KSD1-16 oppure nel suo ambiente circostante. Sintomi simili possono derivare da un problema del motore, del cavo, dell’encoder, del raffreddamento, dell’alimentazione o della comunicazione. La sostituzione dell’azionamento senza controllare il sistema potrebbe quindi non risolvere il guasto e, in alcuni casi, portare al danneggiamento di un altro modulo.

Un robot KUKA KR C2 ha fermato la produzione a causa di un errore dell’azionamento? Non sostituire il KSD1-16 alla cieca. Affida il modulo alla diagnostica e verifica la reale causa del guasto.

Chiama: +48 717 500 983

Cosa significa un guasto del servoazionamento KSD1-16 nell’armadio KUKA KR C2?

Un guasto del servoazionamento KSD1-16 nell’armadio KUKA KR C2 significa che il sistema responsabile del controllo di uno degli assi del robot non funziona correttamente, non passa allo stato di prontezza oppure segnala un problema nell’area dell’azionamento, dell’alimentazione, della comunicazione o delle protezioni. In pratica, questo può fermare non solo il robot, ma anche l’intera postazione robotizzata, la cella produttiva, la linea di confezionamento, l’applicazione di pallettizzazione, il processo di saldatura o la gestione della macchina.

Il problema può manifestarsi come errore dell’asse, mancanza di prontezza dell’azionamento, arresto del robot durante il ciclo, funzionamento instabile dell’asse oppure allarme ricorrente dopo l’azzeramento dell’errore. Tali sintomi non indicano sempre in modo univoco un modulo danneggiato. In modo simile può comportarsi un sistema con un problema lato motore, cavo, encoder, raffreddamento, alimentazione o comunicazione Interbus.

Quale funzione svolge il KSD1-16 nel sistema del robot?

Il servoazionamento KSD1-16 è uno dei moduli responsabili del funzionamento dell’asse del robot nell’armadio di controllo KR C2. Il modulo riceve i comandi dal sistema di controllo, li converte in un adeguato controllo di corrente e alimenta il motore dell’asse del robot in modo che il movimento sia preciso, dinamico e conforme alla traiettoria programmata nel controllore.

I moduli servoazionamento KSD1 comprendono diverse aree funzionali importanti:

• stadio di uscita di potenza per un asse del robot,
• regolatore di corrente, responsabile del controllo del funzionamento del motore,
• interfaccia Interbus utilizzata per la comunicazione industriale,
• monitoraggio delle correnti del motore e protezione contro i cortocircuiti,
• monitoraggio della temperatura del dissipatore,
• monitoraggio della comunicazione tra l’azionamento e il sistema di controllo.

Nel modulo vengono inoltre realizzate funzioni come il controllo di corrente orientato al campo, la commutazione e il monitoraggio delle funzioni dell’azionamento e dell’hardware di azionamento. Ciò significa che un guasto del KSD1-16 può influire non solo su un singolo asse, ma anche sulla prontezza operativa dell’intero robot.

In cosa differiscono i moduli KSD1 -08/16/32 e KSD1 -48/64?

Nel controllore KR C2 vengono utilizzate due dimensioni di moduli servoazionamento KSD1: KSD1 -08/16/32 e KSD1 -48/64. Le designazioni da 08 a 64 si riferiscono alla corrente massima di accelerazione. In pratica, questo significa che i moduli vengono selezionati in base ai requisiti di uno specifico asse, al carico, alla dinamica di lavoro del robot e alla configurazione dell’applicazione.

KSD1-16 non è quindi un semplice componente intercambiabile senza contesto applicativo. È una parte del sistema di azionamento che lavora insieme al motore, al sistema di controllo, al bus di comunicazione, all’alimentazione e alle protezioni del robot. La sostituzione del modulo con un elemento casuale senza verificare i parametri e la causa del guasto può portare a ulteriori problemi di avviamento, sovraccarico o errori dell’azionamento.

Quali sintomi indicano un problema con l’azionamento KSD1-16?

Un guasto dell’azionamento KSD1-16 nell’armadio KR C2 può manifestarsi in diversi modi. Alcuni sintomi sono evidenti, ad esempio la completa mancanza di prontezza del robot, ma altri possono ricordare un problema del motore, dell’encoder, del cavo o della comunicazione.

I sintomi più frequenti includono:

• mancanza di prontezza dell’azionamento dopo l’avvio dell’armadio KR C2,
• errore dell’asse del robot assegnato al modulo specifico,
• arresto del robot durante il ciclo produttivo,
• errori ripetuti dopo l’azzeramento dell’allarme,
• problemi di comunicazione tra il modulo e il controllore,
• funzionamento instabile dell’asse, strappi o assenza di risposta al comando di movimento,
• surriscaldamento del modulo o errori legati alla temperatura,
• sospetto cortocircuito lato motore o nei cavi di alimentazione,
• danni visibili sull’elettronica, sui connettori o sullo stadio di potenza,
• ricomparsa degli allarmi dopo la sostituzione del modulo con un altro.

Se il problema si presenta ciclicamente, solo sotto carico o dopo il riscaldamento dell’armadio, è particolarmente importante controllare non solo il modulo stesso, ma anche le condizioni di lavoro, il raffreddamento, la qualità dell’alimentazione e lo stato dei collegamenti.

Sintomo	Possibile causa	Cosa conviene controllare?
Mancanza di prontezza dell’azionamento	Problema nel modulo, nell’alimentazione, nella comunicazione o nell’elettronica di controllo	Circuiti di alimentazione, comunicazione Interbus, stadio di potenza e prontezza del modulo
Errore asse ricorrente	Sovraccarico, problema con il motore, il cavo, l’encoder o l’azionamento	Motore dell’asse, cavi, carico meccanico e modulo KSD1-16
Errore dopo il riscaldamento dell’armadio	Problema termico, contaminazione, raffreddamento peggiorato o invecchiamento dei componenti	Dissipatore, ventilazione dell’armadio, temperatura di lavoro ed elementi esposti al surriscaldamento
Nuovo guasto dopo la sostituzione	Causa non rilevata al di fuori del modulo	Motore, cavi, alimentazione, comunicazione e condizioni di carico dell’asse

Perché non conviene sostituire subito il modulo senza diagnostica?

Nella manutenzione la pressione del tempo è elevata, perciò una reazione naturale può essere la rapida sostituzione del modulo con un altro. Nel caso di KUKA KSD1-16, tale intervento può essere efficace solo quando la causa del guasto si trova realmente nell’azionamento stesso. Se il problema è lato motore, cavo, encoder, alimentazione o comunicazione, un modulo nuovo o usato può danneggiarsi nuovamente.

Una diagnostica professionale dell’azionamento aiuta a rispondere alle domande più importanti:

• se sono danneggiati lo stadio di potenza, il regolatore di corrente o l’elettronica di controllo,
• se il modulo risponde correttamente alla comunicazione,
• se è presente un problema termico,
• se si è verificato un sovraccarico o un cortocircuito,
• se la causa del guasto può essersi originata fuori dal modulo,
• se l’azionamento è idoneo alla riparazione, alla rigenerazione o ai test sotto carico.

Se il guasto si è originato al di fuori dell’azionamento, la sola sostituzione del KSD1-16 può non risolvere il problema. Inoltre, il modulo successivo può essere danneggiato dalla stessa causa, ad esempio da un cortocircuito lato motore, da un problema del cavo, da disturbi di comunicazione o dal surriscaldamento nell’armadio.

Se il KSD1-16 ferma il robot, segnala errori dell’asse o non passa allo stato di prontezza, contatta RGB Elektronika. Eseguiremo la diagnostica dell’azionamento e ti aiuteremo a stabilire se il modulo richiede riparazione, test o un’ulteriore analisi del sistema.

Chiama: +48 717 500 983

Quando inviare il KUKA KSD1-16 a un servizio professionale?

Conviene inviare il modulo KUKA KSD1-16 a un servizio professionale quando il robot non passa allo stato di prontezza, compaiono errori dell’asse, l’azionamento si surriscalda, si verificano problemi di comunicazione oppure il guasto ritorna dopo l’azzeramento dell’allarme. La diagnostica è particolarmente importante quando il modulo è già stato sostituito, ma il problema continua a presentarsi.

Cause più frequenti di guasto del modulo KSD1-16

Un guasto del modulo servoazionamento raramente compare senza motivo. In ambiente industriale, sull’elettronica dell’azionamento influiscono temperatura, carico, polvere, qualità dell’alimentazione, vibrazioni, stato della ventilazione dell’armadio e condizioni degli altri elementi del sistema.

Le cause più frequenti dei problemi con il KSD1-16 sono:

• sovraccarico dell’asse del robot, derivante dalla meccanica, dal carico dell’utensile o dal funzionamento errato dell’applicazione,
• cortocircuito o dispersione lato motore o cavi,
• danneggiamento dello stadio di potenza, soprattutto dopo arresti improvvisi, sovraccarichi o errori di alimentazione,
• problemi di raffreddamento, contaminazione dell’armadio o temperatura di lavoro troppo elevata,
• disturbi della comunicazione Interbus, che possono interrompere lo scambio di dati tra il sistema di controllo e l’azionamento,
• invecchiamento dei componenti elettronici, in particolare nei dispositivi che lavorano da molti anni in modalità produttiva,
• danni ai connettori e ai collegamenti, che provocano sintomi instabili ed errori difficili da identificare in modo univoco,
• effetti secondari di un guasto precedente, ad esempio dopo un cortocircuito del motore o un problema di alimentazione.

Come si svolge la diagnostica del servoazionamento KSD1-16?

La diagnostica professionale del KUKA KSD1-16 non dovrebbe limitarsi a un’ispezione visiva. In pratica, il servizio deve controllare il modulo come elemento del sistema di azionamento responsabile del controllo della corrente, della comunicazione, dell’alimentazione dell’asse e delle protezioni.

Il processo diagnostico può comprendere:

• analisi dei sintomi segnalati, cioè quando si verifica l’errore, su quale asse, in quali condizioni e se compare dopo il riscaldamento o sotto carico,
• controllo visivo del modulo, comprendente connettori, tracce di surriscaldamento, danni meccanici, contaminazione e stato delle schede elettroniche,
• controllo dei circuiti di alimentazione e dello stadio di potenza, per escludere cortocircuiti, perforazioni o danni agli elementi esecutivi,
• verifica dell’elettronica di controllo, del regolatore di corrente e dei circuiti responsabili del monitoraggio del funzionamento dell’azionamento,
• controllo dell’area di comunicazione, soprattutto quando i sintomi indicano problemi del bus o mancanza di prontezza,
• valutazione del sistema di raffreddamento e della temperatura, perché il surriscaldamento può causare arresti ripetuti,
• test funzionali, che permettono di confermare se l’azionamento dopo la riparazione lavora in modo stabile.

Quanto più accuratamente viene descritto il sintomo del guasto, tanto più rapidamente è possibile restringere l’area di ricerca. Per il servizio è molto utile sapere se l’errore si manifesta subito dopo l’accensione dell’armadio, dopo l’inizio del movimento, dopo un determinato tempo di lavoro o solo con un carico maggiore dell’asse.

Area diagnostica	Cosa controllare?	Perché è importante?
Stadio di potenza	Elementi esecutivi, cortocircuiti, perforazioni, tracce di sovraccarico	Il danneggiamento dello stadio di potenza può bloccare il funzionamento dell’asse e causare ulteriori guasti
Regolazione della corrente	Regolatore di corrente, reazione del modulo e stabilità del controllo	Una regolazione errata può causare un funzionamento instabile dell’asse
Comunicazione Interbus	Collegamenti, prontezza del modulo e scambio dati	I disturbi di comunicazione possono sembrare un guasto dell’azionamento
Condizioni di lavoro	Temperatura, dissipatore, raffreddamento e contaminazione dell’armadio	I problemi termici spesso emergono solo dopo un certo tempo di lavoro

Quali interventi di assistenza si possono eseguire?

A seconda del risultato della diagnostica, il modulo KSD1-16 può essere qualificato per riparazione, rigenerazione, test oppure ulteriore verifica nel contesto dell’intero sistema del robot. Non ogni guasto richiede la sostituzione dell’intero modulo, ma ciascuno dovrebbe essere valutato tecnicamente.

Gli interventi di assistenza possibili includono:

• riparazione dei circuiti danneggiati dell’elettronica di controllo,
• verifica e riparazione dello stadio di potenza,
• controllo degli elementi responsabili della regolazione della corrente,
• controllo dei circuiti di monitoraggio delle correnti del motore,
• verifica delle protezioni contro i cortocircuiti,
• controllo dell’area di comunicazione Interbus,
• controllo degli elementi esposti al surriscaldamento,
• pulizia, controllo dei collegamenti e test finali,
• valutazione se il danno possa avere una causa esterna al modulo.

In molti casi la riparazione è una soluzione vantaggiosa per la manutenzione, perché consente di limitare il costo di acquisto di un modulo nuovo o difficilmente reperibile e di ridurre il tempo necessario per ripristinare l’efficienza del sistema. Tuttavia, è fondamentale che dopo la riparazione il modulo venga controllato funzionalmente, e non solo acceso su banco senza carico.

Cosa rischia la produzione se il guasto viene ignorato?

Il funzionamento del robot con un errore ricorrente dell’azionamento può portare a ulteriori fermi, al danneggiamento di altri elementi del sistema e a guasti più difficili da eliminare. In ambiente produttivo anche un singolo problema con un asse del robot può fermare l’intera postazione, la linea di confezionamento, la cella di saldatura, l’applicazione di pallettizzazione o il processo di asservimento macchina.

Ignorare i sintomi di guasto del KSD1-16 può causare:

• fermo produzione non pianificato,
• arresti ripetuti del robot,
• rischio di danneggiare un altro modulo dopo la sostituzione,
• aumento dei costi di assistenza,
• allungamento dei tempi di diagnostica sull’impianto,
• problemi di disponibilità dei ricambi,
• perdita di stabilità del processo tecnologico.

Dal punto di vista della manutenzione, la cosa più importante è stabilire rapidamente se si tratta di un guasto dell’azionamento stesso o di un problema nel suo ambiente circostante. Questo permette di evitare sostituzioni casuali dei componenti e riduce il tempo di ritorno del robot al funzionamento.

Se il robot KUKA ha fermato la produzione e l’errore indica l’azionamento dell’asse, contatta il servizio prima di un nuovo tentativo di avviamento. Questo può ridurre il rischio di danni secondari.

Chiama: +48 717 500 983

Riparazione e diagnostica KUKA KSD1-16 presso RGB Elektronika

RGB Elektronika si occupa della diagnostica e della riparazione dell’elettronica industriale, inclusi servoazionamenti, inverter, controllori PLC, pannelli HMI, alimentatori, moduli I/O, encoder, convertitori e sistemi di potenza utilizzati in macchine e linee di produzione. Nel caso di moduli come KUKA KSD1-16, sono particolarmente importanti l’esperienza con gli azionamenti degli assi, l’elettronica di potenza e la comunicazione industriale.

Conviene inviare il modulo in assistenza quando:

• il robot KUKA KR C2 non passa allo stato di prontezza,
• si verificano errori dell’asse legati all’azionamento,
• il modulo KSD1-16 ha smesso di funzionare dopo un sovraccarico o un cortocircuito,
• il problema ritorna dopo l’azzeramento dell’allarme,
• l’armadio di controllo KR C2 segnala un problema di comunicazione o dell’azionamento,
• il modulo è già stato sostituito, ma il guasto persiste,
• sono visibili tracce di surriscaldamento, danni o funzionamento instabile.

Una diagnostica professionale dell’azionamento consente di ridurre il rischio di una decisione di assistenza errata. Invece di presumere che ogni errore significhi la necessità di sostituire il modulo, conviene verificare la reale causa del guasto e valutare se la riparazione sia possibile.

Richiedi la diagnostica e la riparazione del KUKA KSD1-16 prima che il guasto fermi il robot o porti al danneggiamento di altri elementi del sistema.
