Il ventilatore ZIEHL-ABEGG RH35C-ZID.DG.CR per filtrazione e ventilazione non funziona. Sintomi di guasto e riparazione express

Se il ventilatore ZIEHL-ABEGG RH35C-ZID.DG.CR non funziona, non si avvia, perde giri, fa rumore oppure segnala un errore tramite il LED, la riparazione del ventilatore Ziehl-Abegg dovrebbe iniziare determinando se il problema riguarda l’elettronica ECblue, il motore, il sistema di comando o la parte meccanica. In un sistema di filtrazione e ventilazione, una diagnostica rapida è particolarmente importante, perché l’arresto del ventilatore comporta una riduzione del flusso d’aria, un peggioramento dei parametri dell’impianto e il rischio di fermo del processo. In molti casi non è necessario acquistare immediatamente un dispositivo nuovo completo: è possibile effettuare la diagnostica, riparare l’elettronica, rigenerare la parte meccanica o sostituire i componenti danneggiati.

Il modello RH35C-ZID.DG.CR utilizza soluzioni della famiglia EC, nelle quali il motore e il sistema di commutazione elettronica formano un azionamento integrato. Pertanto, l’assenza di rotazione non significa necessariamente che sia danneggiato esclusivamente il motore. La causa del problema può essere anche il modulo di potenza, il sistema di controllo, l’alimentazione, il segnale di riferimento della velocità, la comunicazione oppure un blocco meccanico della girante.

Chiama: +48 717 500 983

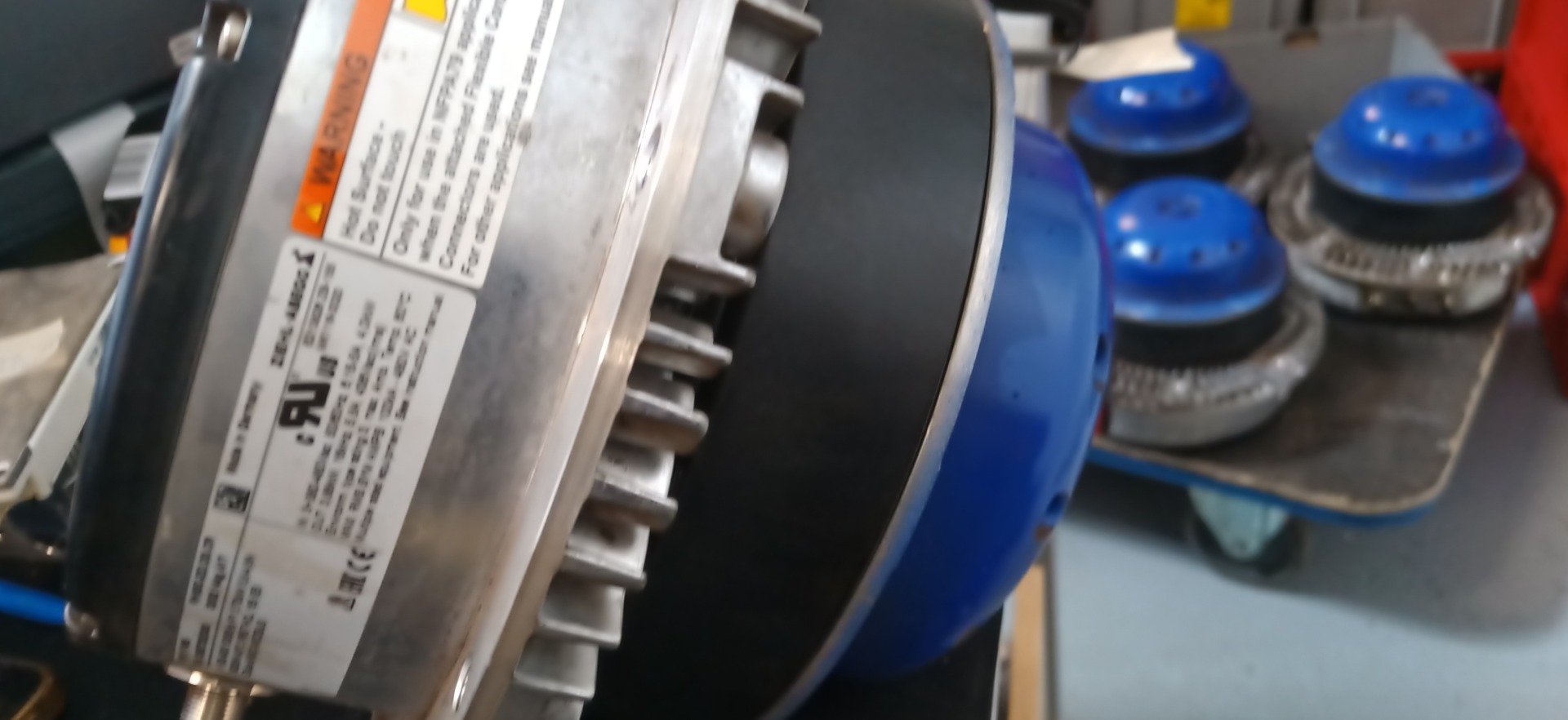

Il ventilatore ZIEHL-ABEGG RH35C-ZID.DG.CR non funziona – sintomi e cause del guasto

Quali sono i sintomi più comuni di un guasto del ventilatore Ziehl-Abegg?

I sintomi di un guasto del ventilatore Ziehl-Abegg possono essere molto diversi. Alcuni guasti provocano l’arresto immediato dell’azionamento, mentre altri si sviluppano gradualmente e per lungo tempo si manifestano soltanto con un aumento del rumore, vibrazioni o velocità instabile.

Sintomo	Possibile causa	Cosa deve essere controllato
Il ventilatore non si avvia	Assenza di alimentazione, blocco dell’azionamento, guasto dell’elettronica ECblue o assenza del segnale di comando	Alimentazione, codice LED, comando e libertà di movimento della girante
Il ventilatore si avvia e poi si arresta	Problema con il modulo di potenza, la temperatura, l’alimentazione o il comando	Codici diagnostici, tensione di alimentazione e condizioni di raffreddamento
Nessuna reazione alla modifica del riferimento di velocità	Segnale di comando danneggiato o assente, problema dell’ingresso di comando o della comunicazione	Segnale 0–10 V/PWM o comunicazione prevista per la versione specifica
Forte ronzio, fischio o rumore di sfregamento	Cuscinetti usurati, sfregamento della girante o problema meccanico	Cuscinetti, girante e allineamento del gruppo
Forti vibrazioni	Sbilanciamento della girante, pale sporche o danneggiate, usura dei cuscinetti	Stato della girante ed equilibratura dinamica
Surriscaldamento	Sovraccarico, raffreddamento insufficiente dell’elettronica, danno meccanico o contaminazione	Flusso d’aria, dissipatore, cuscinetti ed elettronica
LED diagnostico lampeggiante	Codice di guasto ECblue attivo	Numero di lampeggi in un singolo ciclo

Nella pratica della manutenzione è particolarmente importante individuare i cambiamenti che compaiono prima dell’arresto completo. Un rumore crescente, nuove vibrazioni o un aumento della temperatura possono essere i primi segnali di un guasto progressivo dei cuscinetti o di uno sbilanciamento della girante.

Il ventilatore RH35C-ZID.DG.CR ha smesso di funzionare? Annota il numero di lampeggi del LED, scatta una foto della targhetta identificativa e descrivi il comportamento del dispositivo prima del guasto. Queste informazioni consentono di avviare molto più rapidamente la diagnostica e definire l’ambito dell’intervento.

Cosa significano 6 lampeggi del LED e l’errore ECblue Failure power module?

Uno dei segnali diagnostici più importanti negli azionamenti ECblue è il codice trasmesso dal LED. Se il LED esegue 6 lampeggi in un singolo ciclo, nelle versioni ECblue interessate ciò indica l’errore Failure power module, ossia un guasto correlato al modulo di potenza.

La causa può essere un cortocircuito verso massa, un cortocircuito nel circuito del motore oppure un guasto dello stadio di potenza. Durante una diagnostica professionale vengono controllati anche i componenti elettronici responsabili della conversione e dell’erogazione dell’energia al motore.

Codice LED	Significato riscontrato nella diagnostica ECblue	Direzione della diagnostica
5 ×	Motor blocked	Verifica che la girante non sia bloccata meccanicamente
6 ×	Failure power module	Diagnostica del modulo di potenza, del motore e dei cortocircuiti verso massa
7 ×	Tensione del circuito intermedio troppo bassa	Controllo delle condizioni di alimentazione e dell’elettronica di ingresso
8 ×	Tensione del circuito intermedio troppo alta	Controllo dell’alimentazione e delle condizioni operative dell’azionamento
9 ×	Periodo di raffreddamento del modulo di potenza	Controllo di sovraccarico, temperatura e stato dello stadio di potenza

L’interpretazione esatta del codice deve sempre essere verificata facendo riferimento alla documentazione della specifica versione ECblue e alla designazione completa del dispositivo. Quando si contatta l’assistenza, è quindi opportuno fornire non solo il numero di lampeggi, ma anche il codice completo riportato sulla targhetta identificativa.

Il reset dell’alimentazione elimina un guasto del modulo di potenza?

La disconnessione dell’alimentazione per un tempo adeguato può cancellare lo stato di errore memorizzato e consentire un nuovo tentativo di avvio, ma il reset non ripara fisicamente un modulo di potenza danneggiato. Se il codice compare nuovamente dopo il riavvio, ulteriori tentativi ripetuti di accensione non dovrebbero sostituire una diagnosi professionale.

In caso di cortocircuito permanente, danneggiamento dei semiconduttori di potenza, degrado dei componenti del circuito intermedio o guasto del motore, il problema continuerà a ripresentarsi fino alla rimozione della causa effettiva.

Guasto del motore EC Ziehl-Abegg o dell’elettronica – come distinguerli?

Un guasto del motore EC Ziehl-Abegg può apparire esternamente simile a un guasto dell’elettronica. In entrambi i casi il ventilatore può non avviarsi, arrestarsi durante il tentativo di avviamento oppure generare un codice di errore.

Per questo motivo, la semplice constatazione che “il motore non gira” non è sufficiente per ordinare un nuovo ventilatore. Occorre distinguere la parte elettrica, elettronica, di comando e meccanica.

Problemi di alimentazione, controllo PWM e Modbus RTU

Il mancato funzionamento del ventilatore può derivare da un problema esterno all’azionamento stesso. A seconda della versione del dispositivo, occorre considerare tra l’altro:

• assenza o valore errato della tensione di alimentazione,
• brevi cali o aumenti della tensione,
• segnale di riferimento della velocità errato,
• assenza del segnale PWM o 0–10 V nelle versioni che utilizzano questo tipo di comando,
• problema di comunicazione Modbus RTU nelle versioni interessate,
• guasto dell’ingresso di comando,
• problemi con cavi, schermatura o collegamenti,
• surriscaldamento dell’elettronica,
• presenza di umidità o contaminazione della parte elettronica.

Negli impianti di filtrazione e ventilazione, polvere e umidità sono particolarmente pericolose. Le contaminazioni che si depositano nell’area dell’elettronica possono peggiorare le condizioni di raffreddamento, mentre l’umidità favorisce la corrosione e la formazione di percorsi conduttivi indesiderati.

Cuscinetti, girante e sbilanciamento meccanico

Un guasto del ventilatore Ziehl-Abegg non ha sempre origine elettronica. I cuscinetti e la girante sono cause molto frequenti dei problemi di funzionamento.

L’usura dei cuscinetti può causare:

• rumori di sfregamento,
• fischi,
• aumento del rumore meccanico,
• vibrazioni trasmesse alla struttura,
• aumento locale della temperatura,
• aumento del gioco della girante.

La contaminazione della girante può accelerare il problema. Se la polvere si deposita in modo irregolare sulle pale, modifica la distribuzione della massa del gruppo rotante. Ad alta velocità di rotazione ciò comporta un aumento delle vibrazioni e un carico aggiuntivo sui cuscinetti.

Dopo la sostituzione dei componenti meccanici, il semplice montaggio di nuovi cuscinetti potrebbe quindi non essere sufficiente. Nei casi giustificati sono necessari anche la pulizia e l’equilibratura dinamica della girante.

Perché un ventilatore per filtrazione e ventilazione perde efficienza?

Il ventilatore può continuare a ruotare, mentre l’impianto di filtrazione e ventilazione funziona molto peggio. Il calo delle prestazioni può essere causato dalla contaminazione della girante, dalla limitazione del flusso, dall’usura meccanica, dal mancato raggiungimento della velocità impostata oppure da un problema di comando.

Nella pratica conviene quindi analizzare non solo lo stato “funziona / non funziona”, ma anche le variazioni del flusso d’aria, del rumore di funzionamento, della velocità e dell’assorbimento di potenza. Per il reparto manutenzione, tale osservazione può consentire di pianificare la riparazione prima dell’arresto completo dell’impianto.

Riparazione express del ventilatore Ziehl-Abegg – diagnostica, rigenerazione o sostituzione?

Come viene eseguita la diagnostica del ZIEHL-ABEGG RH35C-ZID.DG.CR passo dopo passo?

La riparazione express del ventilatore Ziehl-Abegg richiede una diagnostica metodica. La maggiore perdita di tempo consiste nel sostituire componenti casuali senza aver individuato la causa effettiva del guasto.

1. Lettura della designazione del dispositivo. Occorre annotare il modello completo, i dati della targhetta identificativa e il numero identificativo disponibile.
2. Lettura del LED diagnostico. Si conta il numero di lampeggi in un singolo ciclo ripetitivo.
3. Ispezione visiva. Si controllano i cavi, i collegamenti, le tracce di surriscaldamento, la contaminazione, l’umidità e lo stato della girante.
4. Disconnessione sicura del dispositivo. Prima di qualsiasi intervento meccanico, il dispositivo deve essere scollegato e protetto contro una riaccensione accidentale.
5. Valutazione meccanica della girante. Dopo aver garantito condizioni di sicurezza, si verifica se la girante ruota liberamente e se sono presenti impuntamenti, sfregamenti o rumori anomali.
6. Controllo dell’alimentazione e dei segnali di comando. Vengono verificati i parametri appropriati per la specifica versione dell’azionamento.
7. Diagnostica in laboratorio. Se il guasto si trova all’interno dell’elettronica o del motore, le ulteriori misurazioni vengono eseguite da un servizio qualificato su un banco prova adeguatamente predisposto.
8. Test dopo la riparazione. Il dispositivo deve essere controllato in termini di avviamento stabile, velocità, temperatura, vibrazioni e risposta ai comandi.

Attenzione: ECblue contiene elettronica di potenza e componenti che possono rimanere a un potenziale pericoloso anche dopo la disconnessione dell’alimentazione. L’apertura dell’azionamento e le misurazioni sui circuiti interni non devono essere eseguite in modo improvvisato direttamente sull’impianto. La diagnostica interna deve essere affidata a un servizio adeguatamente attrezzato.

Hai 6 lampeggi del LED oppure il ventilatore non completa l’avviamento? Comunica al servizio il modello completo, una foto della targhetta, il codice LED e indica se la girante faceva rumore o vibrava prima del guasto. Ciò consente di distinguere più rapidamente un problema elettronico da un guasto meccanico.

Cosa comprende una riparazione completa del ventilatore Ziehl-Abegg?

Una riparazione completa del ventilatore Ziehl-Abegg dovrebbe eliminare la causa del problema, non soltanto cancellarne i sintomi. L’ambito dell’intervento dipende dal risultato della diagnostica.

In caso di problemi elettronici può essere necessaria la diagnostica dello stadio di potenza, dei componenti del circuito intermedio, dei circuiti di alimentazione, degli ingressi di comando e della scheda elettronica. Nell’assistenza post-garanzia, la possibilità di riparare o sostituire i componenti viene valutata dopo aver verificato l’entità dei danni.

Dal punto di vista meccanico, la rigenerazione può comprendere la sostituzione dei cuscinetti usurati, la rimozione delle contaminazioni, il controllo dello stato della girante e la sua equilibratura dinamica. Ciò è particolarmente importante se prima del guasto erano presenti vibrazioni o una contaminazione irregolare delle pale.

Se il problema deriva da fattori esterni, occorre individuarne anche la fonte. Un ventilatore riparato può guastarsi nuovamente se nell’impianto persistono parametri di alimentazione errati, problemi di comando, temperature eccessive, umidità o forte presenza di polvere.

Riparazione o acquisto di un sostituto per RH35C-ZID.DG.CR – cosa conviene di più?

La decisione tra riparazione e sostituzione dovrebbe tenere conto non solo del prezzo del ventilatore stesso, ma anche del costo del fermo, della disponibilità della versione appropriata e del tempo necessario per rimettere in funzione l’impianto.

Situazione	In genere conviene considerare
Elettronica danneggiata, altri componenti in buone condizioni	Diagnostica e riparazione del dispositivo
Cuscinetti usurati e motore funzionante	Rigenerazione della parte meccanica
Modello identico non disponibile	Riparazione del dispositivo esistente o selezione di un sostituto compatibile
Danni estesi a più sezioni	Confronto del costo della riparazione con quello della sostituzione
Modernizzazione dell’intero impianto	Scelta di una nuova soluzione dopo l’analisi dei parametri tecnici e del sistema di comando
Fermo critico della produzione	Valutazione parallela della possibilità di una riparazione rapida e della disponibilità di un dispositivo sostitutivo

Come scegliere il ventilatore sostitutivo corretto?

Non si dovrebbe scegliere un sostituto esclusivamente in base al diametro della girante o a un aspetto simile. Quando si sostituisce RH35C-ZID.DG.CR, è necessario considerare la designazione completa della versione e i parametri dell’impianto.

Tra i parametri importanti rientrano:

• parametri di alimentazione,
• portata e punto di lavoro richiesto,
• pressione,
• velocità di rotazione,
• dimensioni meccaniche,
• tipo di montaggio,
• direzione del flusso e struttura della girante,
• tipo di segnale di comando,
• interfaccia di comunicazione,
• condizioni ambientali

Sostituire il ventilatore con un modello casuale di dimensioni simili può causare un flusso d’aria non corretto, problemi di comando oppure la necessità di ulteriori modifiche all’impianto.

Non riesci a trovare un RH35C-ZID.DG.CR identico? Prima di acquistare un altro ventilatore, conviene verificare la possibilità di riparare l’unità attuale e la compatibilità di un potenziale sostituto. Una foto della targhetta identificativa e i dati dell’impianto velocizzano notevolmente la selezione.

Come ridurre il costo del fermo dell’impianto di filtrazione e ventilazione?

Per la produzione, il costo maggiore non deve necessariamente essere la riparazione stessa, bensì il tempo di attesa per la diagnosi e la rimessa in funzione dell’impianto. Per questo motivo, in caso di guasto di un ventilatore critico, conviene raccogliere fin dall’inizio il maggior numero possibile di informazioni.

Non si dovrebbe smaltire l’unità danneggiata né ordinare un sostituto casuale prima di una valutazione tecnica. Se la causa riguarda il modulo elettronico, i cuscinetti o un danno meccanico localizzato, la rigenerazione del ventilatore Ziehl-Abegg può consentire di mantenere un dispositivo già adattato meccanicamente e dal punto di vista del comando al sistema esistente.

Nel caso di macchine critiche conviene inoltre considerare la disponibilità di un’unità di scorta oppure di un sostituto precedentemente verificato, soprattutto se l’impianto utilizza una versione più datata o difficilmente reperibile del ventilatore.

Assistenza, rigenerazione, modernizzazione e acquisto di dispositivi Ziehl-Abegg

L’assistenza per ventilatori Ziehl-Abegg può far parte di un approccio più ampio alla manutenzione dei dispositivi responsabili di ventilazione, raffreddamento e filtrazione dell’aria. A seconda dello stato del dispositivo, è possibile prendere in considerazione la diagnostica, la riparazione dell’elettronica, la rigenerazione della parte meccanica, la scelta di un dispositivo sostitutivo oppure la modernizzazione dell’impianto.

Nel caso di dispositivi ritirati dal servizio, conviene inoltre verificare la possibilità di vendita o di utilizzo come fonte di ricambi, anziché lasciare unità non funzionanti senza ulteriore impiego.

Questo approccio è particolarmente importante per i reparti manutenzione e acquisti, perché consente di prendere decisioni sulla base dello stato tecnico effettivo, della disponibilità dei ricambi e del costo del fermo, e non esclusivamente del prezzo di un nuovo ventilatore.

Cosa inviare al servizio per ricevere rapidamente un preventivo?

Per velocizzare la diagnostica e la preparazione del preventivo per la riparazione dei dispositivi Ziehl-Abegg, prepara:

• una foto dell’intero ventilatore,
• una foto nitida della targhetta identificativa,
• la designazione completa RH35C-ZID.DG.CR o di un altro modello,
• informazioni sul numero di lampeggi del LED,
• una breve descrizione dei sintomi,
• informazioni sull’eventuale presenza di rumore, vibrazioni o surriscaldamento prima dell’arresto,
• una descrizione del sistema di comando del ventilatore, se noto,
• informazioni sull’eventuale fermo della produzione causato dal guasto,
• informazioni sulla tempistica di realizzazione richiesta.

Più dettagliata è la richiesta, più semplice sarà determinare immediatamente la corretta direzione della diagnostica e decidere se la soluzione migliore sarà riparazione, rigenerazione, assistenza, scelta di un sostituto o modernizzazione.

La produzione è ferma a causa di un guasto del ZIEHL-ABEGG RH35C-ZID.DG.CR? Invia la designazione del dispositivo, una foto della targhetta, il codice LED e una descrizione del guasto. Ciò consentirà di avviare la qualificazione per la riparazione e valutare il percorso più rapido per rimettere in funzione l’impianto. —> Richiedi una riparazione
