Il servodrive YASKAWA SGDV-1R9D01A può essere riparato e rigenerato invece di sostituire il dispositivo?

Sì. Il servodrive Yaskawa SERVOPACK SGDV-1R9D01A può essere riparato e sottoposto a una rigenerazione completa e, in molti casi di guasto tipici, questa soluzione è tecnicamente ed economicamente più giustificata rispetto alla sostituzione immediata del dispositivo. Sono tuttavia fondamentali la diagnostica dello stadio di potenza, dell’alimentazione ausiliaria e dello stato del laminato PCB. Se la scheda non è stata gravemente carbonizzata o danneggiata meccanicamente, è possibile effettuare una riparazione a livello di componenti, rigenerare gli elementi soggetti a usura e testare nuovamente il drive sotto carico.

Nel caso di una macchina di produzione, la decisione non dovrebbe essere presa esclusivamente sulla base del prezzo di un nuovo servodrive. Bisogna considerare anche il tempo di fermo, la disponibilità di un dispositivo compatibile, la necessità di riconfigurare l’asse e il rischio associato alla modernizzazione del sistema di controllo. Per questo motivo, una riparazione professionale dello Yaskawa SGDV può essere il modo più rapido per rimettere in funzione una macchina esistente.

Chiama: +48 717 500 983

Quando la riparazione dello Yaskawa SGDV-1R9D01A è una soluzione migliore della sostituzione?

Cosa conviene sapere sullo Yaskawa SERVOPACK SGDV-1R9D01A?

Lo SGDV-1R9D01A appartiene alla famiglia Yaskawa Sigma V, nota anche come Sigma-5. Si tratta di un servoamplificatore SERVOPACK destinato all’impiego in sistemi di azionamento di precisione di macchine industriali. La variante 1R9D è un dispositivo di classe 400 V e può funzionare con un servomotore opportunamente selezionato con una potenza fino a circa 0,5 kW.

Principali parametri dello Yaskawa SGDV-1R9D01A

Parametro	Valore o caratteristica
Famiglia	Yaskawa Sigma V / Sigma-5
Tipo di dispositivo	SERVOPACK / servoamplificatore
Alimentazione del circuito principale	Trifase 380–480 V AC
Alimentazione del circuito di controllo	24 V DC
Corrente nominale di uscita	1,9 A
Corrente istantanea massima	5,5 A
Potenza massima del motore compatibile	0,5 kW
Feedback	Encoder a 13, 17 e 20 bit a seconda della versione
Grado di protezione	IP10

Il basso grado di protezione significa che le condizioni presenti nell’armadio elettrico hanno una grande importanza per la durata dell’elettronica. Polvere, raffreddamento insufficiente, alte temperature e contaminanti possono accelerare l’invecchiamento dei componenti e aumentare il carico termico dell’elettronica di potenza.

Nella scelta di un dispositivo sostitutivo non è sufficiente basarsi solo sulla potenza. Bisogna verificare il codice completo del servodrive, la tensione, l’interfaccia di controllo, il modello del servomotore, il tipo di encoder, il cablaggio e i parametri dell’asse. Questo è uno dei motivi per cui la riparazione dello SGDV-1R9D01A esistente può ridurre la quantità di lavoro necessaria per riprendere la produzione.

Quali sintomi possono indicare un guasto del servodrive Yaskawa SGDV?

Un guasto del servodrive non significa sempre una completa assenza di alimentazione. Alcuni difetti si manifestano solo durante l’avviamento, la frenatura o il funzionamento dell’asse sotto un carico maggiore. Tra i segnali che richiedono una diagnostica rientrano:

• mancata disponibilità del drive al funzionamento,
• allarmi ricorrenti dopo l’avvio dell’asse,
• spegnimento del servodrive durante l’accelerazione o sotto carico,
• funzionamento instabile o problemi di posizionamento,
• surriscaldamento eccessivo del dispositivo,
• riavvii irregolari dell’elettronica di controllo,
• problemi che compaiono solo dopo il riscaldamento della macchina,
• odore insolito, tracce di surriscaldamento o scolorimento dei componenti elettronici.

Il codice di allarme è un importante punto di riferimento diagnostico, ma non dovrebbe essere considerato un’indicazione univoca del componente danneggiato. Lo stesso sintomo può essere causato da un guasto interno del servodrive, da un problema del servomotore, dell’encoder, dei cavi, dell’alimentazione o delle condizioni operative della macchina.

Se prima del guasto si sono verificati un cortocircuito, una sovratensione, un surriscaldamento o un evidente danneggiamento dello stadio di potenza, ripetuti tentativi di cancellare l’allarme e riavviare il dispositivo possono aggravare i danni. In una situazione del genere è preferibile effettuare una diagnostica professionale.

Cosa si guasta più frequentemente nello Yaskawa Sigma V?

Nei servodrive in funzione da molti anni si possono distinguere sia componenti soggetti al naturale invecchiamento sia parti che vengono danneggiate improvvisamente da sovraccarichi elettrici o termici.

Condensatori elettrolitici del bus DC

I condensatori del circuito intermedio lavorano ad alta tensione e temperatura. Con l’invecchiamento può verificarsi una perdita delle prestazioni e un aumento dell’ESR, ossia la resistenza serie equivalente. Le conseguenze possono essere maggiori ondulazioni della tensione, perdite termiche aggiuntive e un carico crescente sugli altri componenti del sistema.

Una rigenerazione professionale dello Yaskawa SGDV dovrebbe quindi includere la valutazione dei condensatori sulla base di misurazioni e del loro stato effettivo, e non soltanto di un’ispezione visiva esterna.

Transistor IGBT e moduli di potenza IPM

Uno dei guasti più seri è il danneggiamento dello stadio finale responsabile del controllo della corrente del servomotore. Un transistor IGBT o un modulo di potenza integrato può andare in cortocircuito. In questo caso la semplice sostituzione del semiconduttore danneggiato non è sempre sufficiente.

È inoltre necessario verificare i driver di gate, gli elementi di protezione, l’optoisolamento, le resistenze e gli altri componenti del circuito di controllo. Lasciare un danno secondario nel driver può provocare una nuova distruzione del nuovo modulo dopo l’avviamento.

Raddrizzatore e circuito di alimentazione

I danni possono verificarsi anche nel raddrizzatore di ingresso, nel circuito di carica del bus DC e nei componenti che limitano la corrente di spunto. Un relè usurato del circuito di carica graduale può causare problemi al corretto avviamento del drive.

Alimentatore ausiliario SMPS

Il servodrive necessita di tensioni aggiuntive per alimentare il processore, l’elettronica di controllo, i driver e i circuiti di misura. Un guasto dell’alimentatore ausiliario SMPS può quindi causare sintomi apparentemente incoerenti: dalla completa mancanza di funzionamento fino a un avviamento instabile dell’elettronica.

Sistema di raffreddamento e collegamenti termici

Ventole, dissipatori e materiali termoconduttivi hanno un impatto diretto sulla temperatura dei semiconduttori di potenza. Durante la rigenerazione conviene verificare lo stato del raffreddamento, rimuovere lo sporco accumulato e rinnovare i collegamenti termici dove richiesto dalle condizioni del dispositivo.

Perché i servodrive SGDV si guastano?

Nella pratica industriale, un guasto raramente è dovuto a una sola causa. La durata dell’elettronica è influenzata dall’insieme delle condizioni operative presenti nel corso di molti anni.

• l’elevata temperatura nell’armadio elettrico accelera l’invecchiamento dei condensatori e dei materiali isolanti,
• una ventilazione inefficiente aumenta la temperatura dello stadio di potenza,
• polvere e contaminanti conduttivi peggiorano le condizioni di isolamento del PCB,
• i sovraccarichi dell’asse aumentano il carico sui transistor di potenza,
• problemi del servomotore o del cavo motore possono danneggiare secondariamente lo stadio finale,
• instabilità dell’alimentazione e sovratensioni sollecitano il raddrizzatore, il bus DC e i circuiti di protezione,
• il naturale invecchiamento dei componenti provoca una graduale perdita delle loro prestazioni.

Per questo motivo, la riparazione dei servodrive Yaskawa Sigma non dovrebbe terminare con l’individuazione del primo componente bruciato. Bisogna anche stabilire perché il componente si è danneggiato, poiché lasciare irrisolta la causa può portare a un nuovo guasto dopo il rimontaggio del drive nella macchina.

Quando conviene rigenerare uno Yaskawa SGDV?

La rigenerazione dello Yaskawa SGDV è particolarmente giustificata quando la scheda principale e la struttura isolante del dispositivo sono in buone condizioni e il guasto riguarda componenti sostituibili dell’elettronica di potenza, dell’alimentazione o elementi soggetti a usura.

Tra i casi che possono essere qualificati per la riparazione rientrano:

• danneggiamento dei transistor o del modulo di potenza,
• guasto dei driver di gate,
• danneggiamento del raddrizzatore,
• guasto dell’SMPS,
• usura dei condensatori elettrolitici,
• problemi del circuito di precarica,
• usura della ventola o peggioramento del raffreddamento,
• danneggiamento locale dei componenti del circuito di controllo.

Dal punto di vista della manutenzione è importante anche il costo dell’alternativa. L’acquisto di un altro servodrive può comportare l’attesa del componente, la verifica della compatibilità, il ripristino dei parametri e una nuova messa in servizio dell’asse. Se lo SGDV-1R9D01A originale può essere ripristinato, spesso si riduce il numero di variabili durante il riavvio della macchina.

La tua macchina è ferma a causa di uno Yaskawa SGDV-1R9D01A? Per una valutazione preliminare conviene preparare una foto della targhetta, il codice di allarme, una descrizione del comportamento dell’asse, il modello del servomotore collegato e informazioni su ciò che è accaduto immediatamente prima del guasto. Questo permette di iniziare più rapidamente la diagnostica e valutare la possibilità di una riparazione express del servodrive Yaskawa.

Quando il servodrive SGDV-1R9D01A non dovrebbe più essere riparato?

Il criterio più importante è lo stato strutturale del laminato PCB. Particolarmente pericolosi sono gli effetti di un forte arco elettrico generato durante un cortocircuito del modulo di potenza o un improvviso danneggiamento dei componenti del circuito intermedio.

Le alte temperature possono causare la carbonizzazione del laminato. Il materiale carbonizzato perde le proprietà di buon isolante e può creare un percorso conduttivo. In un dispositivo che lavora ad alta tensione, questo significa il rischio di una nuova scarica anche dopo la ricostruzione delle piste visibilmente danneggiate.

Tecnicamente è possibile fresare localmente il materiale danneggiato e ricostruire i collegamenti, ma un PCB gravemente bruciato non dovrebbe essere rigenerato a ogni costo. Se non è possibile ripristinare adeguate distanze di isolamento e l’integrità della struttura, una soluzione più sicura è la sostituzione del dispositivo o la modernizzazione del sistema.

In una situazione del genere, un servizio professionale dovrebbe informare chiaramente il cliente che un’ulteriore riparazione non è giustificata. Un’alternativa può essere la selezione di un dispositivo sostitutivo, la modernizzazione dell’asse oppure l’acquisto del servodrive guasto per ricambi.

Come si svolgono una riparazione e una rigenerazione professionali dello Yaskawa Sigma V SGDV?

Come inizia la diagnostica dello Yaskawa SGDV?

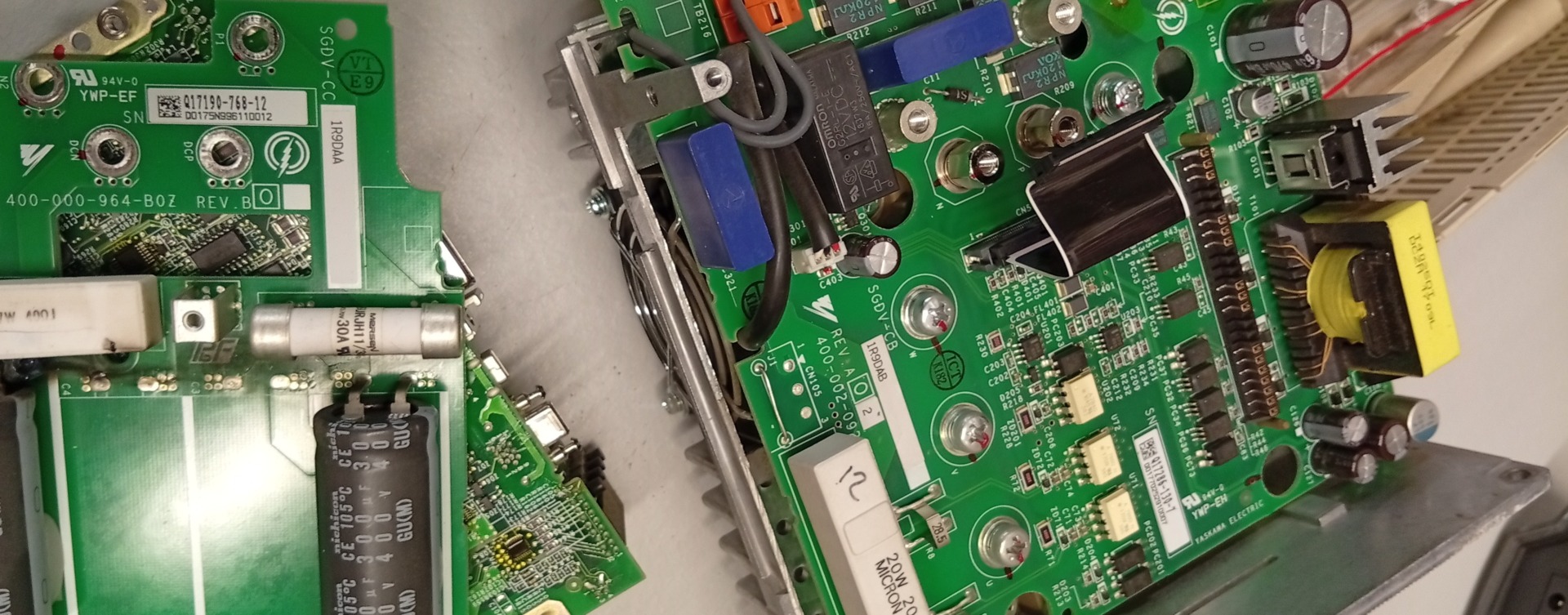

Una riparazione professionale dello Yaskawa Sigma V SGDV inizia dalla diagnostica e non dalla sostituzione casuale dei componenti. Il primo compito consiste nel determinare l’estensione del danno e verificare se il dispositivo può essere riavviato in sicurezza dopo la riparazione.

Possono essere verificati, tra gli altri:

• lo stato visivo del PCB e dei componenti di potenza,
• la presenza di carbonizzazioni e tracce di arco elettrico,
• i transistor IGBT o il modulo IPM,
• il raddrizzatore di ingresso,
• il circuito del bus DC,
• i condensatori elettrolitici e i loro parametri,
• il circuito di soft charge,
• l’alimentatore ausiliario SMPS,
• i driver di gate e l’isolamento dei segnali,
• il sistema di raffreddamento,
• l’elettronica di feedback e di controllo.

Solo dopo questa valutazione è possibile stabilire se sia sufficiente riparare un singolo circuito oppure se sia più giustificata una rigenerazione completa dello Yaskawa SERVOPACK SGDV.

In cosa consiste la riparazione a livello di componenti dello stadio di potenza?

La riparazione a livello di componenti significa intervenire direttamente sui componenti effettivi del dispositivo. Se un IGBT o un modulo IPM è andato in cortocircuito, il semiconduttore danneggiato viene sostituito, ma contemporaneamente viene controllato anche il relativo circuito di controllo.

A seconda del risultato della diagnostica, la riparazione può comprendere:

• la sostituzione dell’IGBT o del modulo di potenza danneggiato,
• la ricostruzione dei driver di gate,
• la sostituzione degli optoisolatori danneggiati,
• la riparazione del raddrizzatore di ingresso,
• la rigenerazione dell’alimentatore ausiliario,
• la sostituzione dei condensatori usurati,
• la sostituzione dei relè e degli altri componenti ausiliari usurati,
• la manutenzione del sistema di raffreddamento,
• il rinnovo dei collegamenti termici tra i semiconduttori e il dissipatore.

L’obiettivo non è soltanto avviare il drive sul banco di prova. Il sistema riparato deve mantenere la stabilità anche quando inizia a controllare un vero servomotore e a erogare la corrente richiesta dall’asse della macchina.

Cosa comprende la rigenerazione completa del servodrive?

La rigenerazione è un processo più ampio rispetto alla semplice eliminazione di un singolo guasto. Il suo obiettivo è anche ridurre il rischio che, poco dopo la riparazione, si guasti un altro componente fortemente usurato dello stesso dispositivo.

Dopo la riparazione, l’elettronica può essere accuratamente pulita da polvere, depositi e residui di processo. Nelle costruzioni adeguatamente qualificate è possibile utilizzare la tecnologia di pulizia a ultrasuoni. Successivamente il PCB può essere nuovamente protetto con un adeguato rivestimento elettroisolante.

Viene inoltre controllato lo stato dei dissipatori, della ventilazione e dei materiali termoconduttivi. Questo è particolarmente importante nell’elettronica di potenza, perché anche un modulo elettricamente funzionante che opera a una temperatura troppo elevata avrà una durata ridotta.

Perché il servodrive deve essere testato sotto carico?

L’accensione del display e l’assenza di allarmi non sono prove sufficienti della corretta riparazione del servodrive. Alcuni problemi compaiono solo quando circola una corrente più elevata, durante variazioni dinamiche della velocità oppure quando aumenta la temperatura dello stadio di potenza.

Per questo motivo, la fase finale di una riparazione professionale dei servodrive Yaskawa SGDV dovrebbe essere un test su banco prova con un servomotore compatibile e un corretto sistema di feedback.

Durante i test è possibile verificare, tra gli altri:

• il corretto avviamento del SERVOPACK,
• la stabilità del controllo della corrente,
• il funzionamento dell’anello di posizionamento,
• la lettura delle informazioni dall’encoder,
• la risposta ai comandi di controllo,
• il comportamento durante l’accelerazione e la frenatura,
• il funzionamento al carico nominale,
• il comportamento durante variazioni di carico di breve durata,
• la temperatura dei moduli di potenza e del sistema di raffreddamento,
• l’assenza di nuovi allarmi.

Il test sotto carico è particolarmente importante dopo la riparazione di IGBT, IPM, driver di gate, alimentazione e componenti del circuito DC. Permette di verificare il dispositivo in condizioni molto più simili al reale funzionamento della macchina rispetto alla semplice accensione del drive senza motore.

Uno Yaskawa SGDV rigenerato può tornare affidabile?

Sì, se la causa del guasto è stata correttamente identificata, i componenti danneggiati e usurati sono stati sostituiti, il PCB ha mantenuto adeguate proprietà isolanti e il drive ha superato test funzionali e sotto carico completi.

La qualità della rigenerazione non dovrebbe tuttavia essere ridotta al solo fatto della sostituzione dei componenti. L’affidabilità successiva dipende anche dalla qualità delle parti utilizzate, dalla tecnologia di montaggio, dalla dissipazione del calore, dalla pulizia del PCB e dall’eliminazione della causa originaria del guasto.

Per questo motivo, un servizio professionale Yaskawa dovrebbe combinare diagnostica a livello di componenti, rigenerazione, controllo di sicurezza e test con un vero sistema servo. Solo un processo di questo tipo offre una base affidabile per riutilizzare il dispositivo in una macchina di produzione.

Come preparare il dispositivo per una riparazione express?

Se la macchina è ferma e ogni ora aggiuntiva comporta costi dovuti alla perdita di produzione, conviene fornire al servizio il maggior numero possibile di informazioni già prima della spedizione del dispositivo.

Prepara:

• il codice completo, ad es. Yaskawa SGDV-1R9D01A,
• una foto della targhetta identificativa,
• il codice di allarme visualizzato,
• una descrizione del comportamento del drive prima dell’arresto,
• il modello del servomotore collegato,
• informazioni sul fatto che il guasto sia avvenuto durante l’avviamento, il funzionamento o la frenatura,
• informazioni su un eventuale cortocircuito, sovratensione o guasto del motore,
• informazioni sull’eventuale presenza precedente di surriscaldamento o funzionamento instabile,
• eventuali copie disponibili dei parametri del dispositivo.

Questo insieme di informazioni abbrevia la fase iniziale di identificazione del problema e facilita la pianificazione della diagnostica. In caso di guasto critico, conviene indicare subito che è necessaria una riparazione express del servodrive Yaskawa a causa del fermo della linea o della macchina.

Riparazione, rigenerazione, modernizzazione o acquisto – quale soluzione scegliere?

Non tutti i guasti richiedono la stessa decisione. La soluzione migliore dipende dallo stato del dispositivo e dall’importanza della macchina per il processo produttivo.

• La riparazione è indicata quando è presente un guasto specifico e localizzato che può essere eliminato in sicurezza.
• La rigenerazione ha senso quando, oltre al guasto, è visibile la naturale usura dei componenti derivante da molti anni di funzionamento.
• La modernizzazione è giustificata quando il servodrive è soltanto uno dei molti componenti obsoleti del sistema oppure quando lo stato del dispositivo rende impossibile una riparazione sicura.
• L’acquisto può essere una soluzione per dispositivi danneggiati o inutilizzati rimasti dopo una modernizzazione e consente di recuperare parte del valore dell’elettronica non più utilizzata.

Nel caso dello Yaskawa SGDV-1R9D01A conviene quindi effettuare prima una diagnostica. Solo i risultati delle misurazioni permettono di stabilire se la soluzione migliore sia la riparazione dello Yaskawa SGDV, la rigenerazione completa dello Yaskawa Sigma V, la sostituzione del dispositivo o la modernizzazione dell’intero sistema di azionamento.

Se il tuo Yaskawa SERVOPACK SGDV-1R9D01A ha smesso di funzionare, non dare subito per scontato che sia necessario acquistare un nuovo drive. Affida il dispositivo a una diagnostica a livello di componenti. Dopo aver verificato lo stadio di potenza, il bus DC, l’alimentazione, il PCB e l’elettronica di controllo, è possibile determinare l’effettiva entità dei danni e valutare se la riparazione o la rigenerazione consentiranno di riportare più rapidamente la macchina in produzione. —> Richiedi la riparazione
