Guasto dell’inverter Sew Eurodrive MC07B sotto carico? Non ignorare questo segnale di avvertimento

Se l’inverter Sew Eurodrive MC07B si spegne sotto carico, molto spesso indica un reale problema tecnico legato al circuito di potenza, alla parametrizzazione, al motore, ai cavi o al circuito di frenatura. Un tale sintomo non è una banale anomalia di funzionamento. In pratica, costituisce molto spesso un avvertimento precoce di un guasto all’inverter più grave, che può portare a un fermo macchina non pianificato, alla perdita di stabilità del processo e a un aumento dei costi di manutenzione.

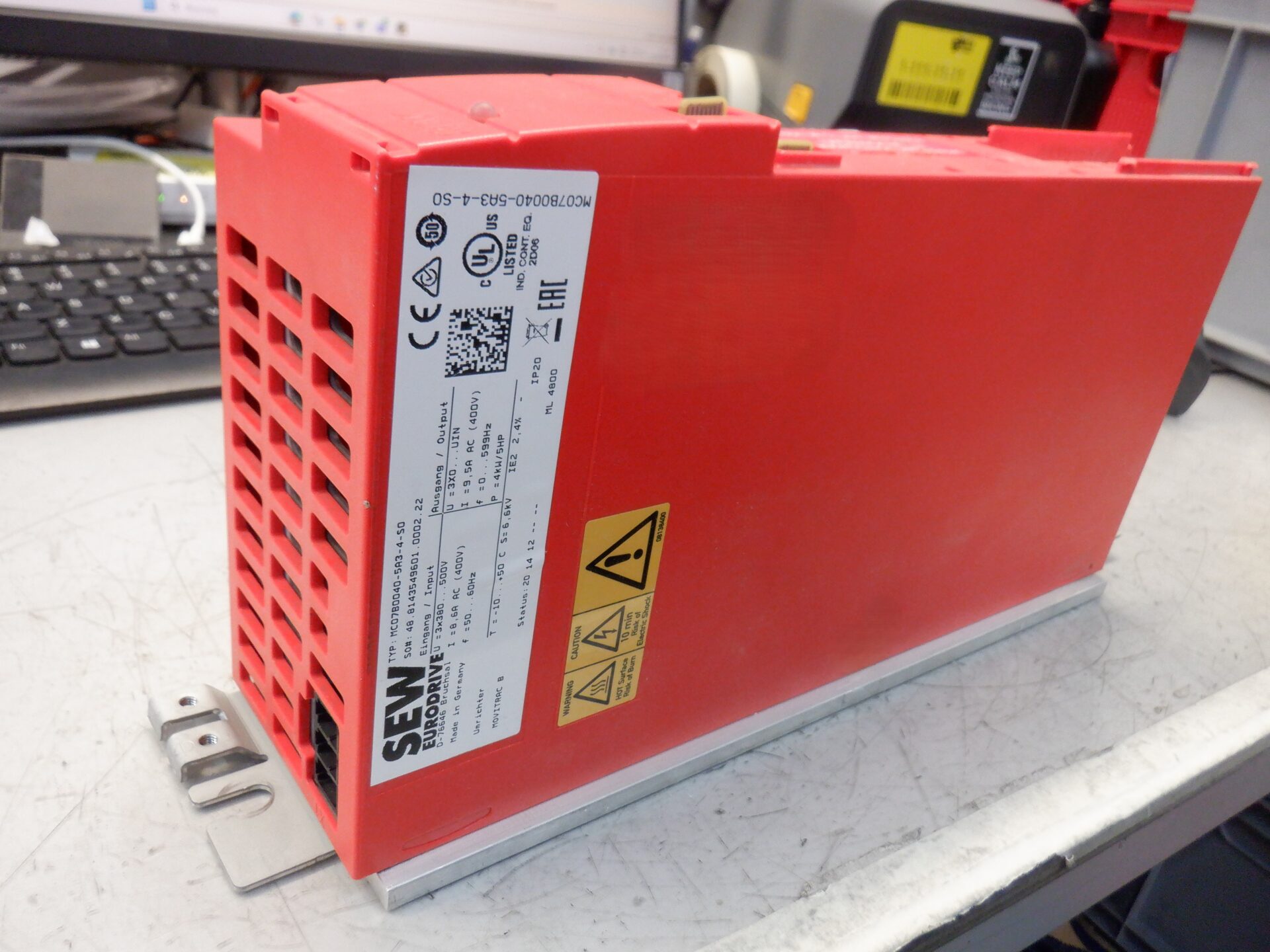

L’inverter MC07B, noto anche come Movitrac MC07B della famiglia Movitrac B, è una soluzione comunemente utilizzata nelle applicazioni industriali che richiedono la regolazione della velocità e della coppia del motore. Quando il dispositivo si spegne all’aumentare del carico, durante l’avviamento o nella fase di frenatura, non bisogna limitarsi a un semplice riavvio. È fondamentale determinarne la causa, leggere la memoria degli allarmi ed eseguire un’affidabile diagnostica dell’intero sistema di azionamento.

Nella pratica dell’assistenza, è particolarmente importante che il problema non risieda sempre esclusivamente nell’inverter stesso. La fonte del guasto può anche essere il motore, l’isolamento dei cavi danneggiato, una resistenza di frenatura non adeguata, impostazioni errate o il deterioramento delle condizioni dei componenti elettronici.

Hai un problema perché l’inverter Sew Eurodrive MC07B si spegne sotto carico? Richiedi una diagnostica prima che il guasto blocchi la produzione più a lungo.

Chiama: +48 717 500 983

Perché l’inverter Sew Eurodrive MC07B si spegne sotto carico e cosa significa questo per la produzione?

Cos’è l’inverter MC07B e dove opera la serie Movitrac B?

L’inverter Movitrac della serie MC07B è un convertitore di frequenza SEW Eurodrive appartenente alla famiglia Movitrac B, progettato per la regolazione precisa della velocità di rotazione e della coppia dei motori elettrici. Questi dispositivi sono disponibili in diverse varianti di alimentazione e potenza, il che li rende comuni in molte applicazioni industriali, dai semplici azionamenti per nastri trasportatori a sistemi di macchine più esigenti.

In pratica, l’inverter Sew Eurodrive MC07B opera spesso in ambienti in cui contano la stabilità del movimento, la ripetibilità del processo, la resistenza ai carichi dinamici e la frenatura sicura. La serie supporta il controllo scalare V/f e vettoriale VFC, e la sicurezza operativa è aumentata, tra l’altro, dagli ingressi per i sensori termici PTC. In alcune applicazioni si trovano anche versioni con design “cold plate”, che dissipano meglio il calore all’esterno dell’involucro.

Questo è importante, poiché le condizioni operative hanno un impatto diretto sulla durata dell’elettronica. Se il dispositivo opera a temperature elevate, con frequenti variazioni di carico, frenate brusche o in un ambiente polveroso, il rischio di guasti aumenta. Dal punto di vista della manutenzione, ogni allarme ricorrente o spegnimento dell’azionamento dovrebbe essere trattato come un segnale per una rapida verifica.

Quali sintomi precedono il guasto dell’inverter?

In molti casi, lo spegnimento completo dell’inverter non avviene all’improvviso senza sintomi pregressi. In precedenza, è possibile osservare segnali di avvertimento che indicano un deterioramento delle condizioni dell’azionamento o condizioni operative anomale. I sintomi includono:

• spegnimento dell’inverter all’applicazione del carico
• arresto dell’azionamento all’aumentare della coppia
• allarmi e codici di errore dell’inverter che compaiono sempre più spesso
• spegnimenti durante la frenatura del motore
• funzionamento instabile dell’azionamento o accelerazione irregolare
• surriscaldamento del dispositivo o aumento della temperatura ambiente nell’armadio
• problemi dopo la sostituzione del motore, dei parametri o dei componenti del circuito di frenatura

Dal punto di vista della produzione, ignorare tali sintomi è rischioso. Un guasto all’inverter SEW ricorrente può comportare il fermo della linea, danni ai componenti successivi del sistema, la perdita di un lotto di produzione e costi aggiuntivi legati ad assistenza urgente, logistica e tempi di inattività degli operatori.

Quali sono le cause più comuni dell’errore Uv nei dispositivi Yaskawa?

Se il Movitrac MC07B si spegne esattamente nel momento in cui viene applicato il carico o quando aumenta la richiesta di coppia, la diagnostica dovrebbe coprire diverse aree principali. L’esperienza di assistenza dimostra che il problema riguarda più spesso il motore, i cavi, i parametri operativi o il circuito di potenza lato inverter.

Cortocircuito negli avvolgimenti del motore o danneggiamento dell’isolamento dei cavi

Una delle cause più gravi è un cortocircuito negli avvolgimenti del motore o un danno all’isolamento dei cavi di alimentazione. In una situazione del genere, l’inverter, dopo aver rilevato un’anomalia, può passare immediatamente in stato di emergenza, soprattutto quando il carico aumenta e c’è un maggiore assorbimento di corrente.

Questo è un punto molto importante, poiché una diagnosi errata può portare alla sostituzione non necessaria di un convertitore funzionante. Pertanto, una diagnostica Sew Eurodrive professionale non si ferma alla sola lettura dell’allarme. Dovrebbe includere anche una valutazione delle condizioni del motore, dei cavi, dei morsetti e dei collegamenti nell’armadio di controllo.

Calo di tensione sul bus DC e problemi nel circuito di potenza

Un’altra possibile causa è un improvviso calo di tensione sul bus DC o un problema nel circuito di potenza stesso. In pratica, ciò significa che l’inverter non è in grado di mantenere condizioni operative stabili nel momento di maggiore carico. La causa può essere l’indebolimento dei componenti elettronici, problemi con la sezione di alimentazione, i condensatori o altri elementi del percorso energetico.

Proprio per questo il sintomo di “spegnimento sotto carico” non deve essere sottovalutato. Nei dispositivi Movitrac B più vecchi, il deterioramento delle condizioni dell’elettronica può dare solo allarmi periodici per un po’ di tempo, ma col tempo porta a fermi sempre più frequenti.

Parametrizzazione errata e incompatibilità tra motore e inverter

Non tutti i guasti indicano un danno fisico all’elettronica. Alcuni problemi derivano da una parametrizzazione errata, ad esempio dopo la sostituzione del motore, il cambio di applicazione, interferenze con le impostazioni o l’assegnazione errata dei dati del motore all’inverter. Se le impostazioni non corrispondono alle reali condizioni operative, il dispositivo può interpretare male il carico e spegnersi in emergenza.

È rischiosa anche la situazione in cui il motore ha parametri non adattati alla capacità dell’inverter. In tal caso, l’azionamento può funzionare correttamente con un carico leggero, ma perdere stabilità durante il funzionamento in esercizio. Pertanto, il backup delle impostazioni e la loro verifica sono importanti tanto quanto le misurazioni elettriche.

Errore durante la frenatura e resistenza di frenatura difettosa

Una categoria a parte sono i casi in cui l’inverter MC07B si spegne durante la frenatura del motore. In tal caso, il problema è molto spesso il superamento della tensione ammissibile sul bus DC. Ciò accade in particolare quando il motore passa in modalità generatore e restituisce energia al sistema, e il sistema non ha modo di dissiparla in sicurezza.

In una situazione del genere, bisogna controllare prima di tutto:

• il tempo della rampa di frenatura
• lo stato tecnico della resistenza di frenatura
• la continuità del circuito e la qualità dei collegamenti ai morsetti
• la scelta della potenza della resistenza per l’applicazione

Un tempo di arresto troppo breve può generare un eccesso di energia di ritorno. Se la resistenza di frenatura è danneggiata, mal dimensionata o il circuito presenta un’interruzione, l’energia si accumula nei condensatori del bus DC, portando allo spegnimento di emergenza del convertitore. Per molti utenti, questa è una risposta pratica alla domanda sul perché l’inverter Movitrac funziona correttamente durante l’accelerazione, ma ferma la macchina durante la frenatura.

Come dovrebbero essere la diagnostica, la riparazione e l’assistenza degli inverter Sew Eurodrive MC07B?

Da dove iniziare la diagnostica Sew Eurodrive e quali dati mettere al sicuro?

Il primo passo non dovrebbe essere una riparazione “alla cieca”, ma un’analisi ordinata dei dati. Se si verifica un guasto all’inverter, è necessario mettere al sicuro il prima possibile le informazioni che aiuteranno a ricreare le circostanze del guasto e ad abbreviare i tempi di assistenza.

• Leggi e annota i codici di errore dell’inverter dalla memoria del dispositivo.
• Esegui un backup dei parametri prima di ulteriori test.
• Prendi nota del momento in cui si verifica il guasto – avviamento, aumento di carico, frenata, funzionamento continuo.
• Controlla i dati del motore e la compatibilità dell’applicazione con la configurazione dell’inverter.
• Verifica lo stato di cavi, connettori, morsetti e della resistenza di frenatura.

Tale schema consente di distinguere un errore di configurazione da un danno effettivo. Ciò ha una grande importanza commerciale. Più velocemente viene determinata la causa del problema, più facile è limitare i tempi di inattività e prendere una decisione razionale: riparazione degli inverter Sew Eurodrive, rigenerazione, sostituzione o ammodernamento.

Se il dispositivo opera in un processo di produzione critico, vale la pena affrontare l’argomento in modo più ampio fin da subito e analizzare anche lo stato dei componenti associati, come il motore, i PLC, i moduli I/O, i circuiti di sicurezza, il pannello HMI o l’elettronica di controllo dell’armadio. In pratica, un guasto all’azionamento è talvolta parte di un problema di processo più ampio.

Come interpretare i codici di errore dell’inverter e perché non devono essere ignorati?

I codici di errore dell’inverter sono uno degli indizi diagnostici più importanti, ma solo se vengono letti correttamente e correlati alle reali condizioni operative della macchina. Il codice in sé non indica sempre in modo inequivocabile il componente danneggiato. Spesso mostra solo l’effetto e non la fonte del problema.

Ad esempio, un allarme di sovraccarico, sovratensione o errore di frenatura può significare un problema nell’elettronica dell’inverter, così come parametri errati, un avviamento troppo pesante, un motore danneggiato o una resistenza di frenatura difettosa. Pertanto, un servizio inverter Sew Eurodrive professionale dovrebbe combinare l’analisi degli errori con misurazioni e test funzionali.

In pratica, ignorare lo storico degli allarmi prolunga la riparazione e aumenta il rischio di una decisione di acquisto sbagliata. Succede che l’utente sostituisca l’inverter, mentre la causa principale era l’isolamento dei cavi o rampe impostate in modo errato. Succede anche il contrario: il dispositivo torna a funzionare dopo aver modificato i parametri, ma dopo poco tempo il guasto si ripresenta, perché il vero problema era un circuito di potenza indebolito.

Cosa possono includere la riparazione, la rigenerazione e l’assistenza Movitrac B?

L’ambito degli interventi di assistenza dipende dal risultato della diagnostica. Un servizio Sew Eurodrive ben eseguito non dovrebbe limitarsi alla cancellazione degli allarmi o alla sostituzione di componenti casuali. L’obiettivo è rilevare la causa, confermare l’efficacia della riparazione e ridurre il rischio di recidiva del guasto.

A seconda delle condizioni del dispositivo e dell’applicazione, il servizio può includere:

• diagnostica iniziale dell’inverter e valutazione dello stato del circuito di potenza
• verifica dei parametri e backup delle impostazioni
• controllo della sezione di alimentazione, del bus DC e dei componenti elettronici
• ispezione del circuito di frenatura e della resistenza di frenatura
• test funzionali dopo la riparazione
• rigenerazione di componenti selezionati, se tecnicamente ed economicamente giustificata
• raccomandazioni per l’ulteriore utilizzo o l’ammodernamento

Nel caso di dispositivi più vecchi della famiglia Movitrac B, è spesso redditizio eseguire non solo una riparazione, ma anche una valutazione più ampia delle condizioni del dispositivo. Ciò consente di determinare se il guasto attuale è occasionale o costituisce un sintomo di usura progressiva. Tali conoscenze aiutano a pianificare il budget di manutenzione e a limitare il rischio di un guasto incontrollato in futuro.

Se il cliente non vuole investire nell’ulteriore utilizzo di quell’esemplare, un’opzione aggiuntiva può essere anche l’acquisto del dispositivo danneggiato o il passaggio a una variante di sostituzione e ammodernamento del sistema di azionamento. Questo è particolarmente importante quando la disponibilità di una versione hardware specifica è limitata e i requisiti dell’applicazione sono aumentati.

Quando è meglio la riparazione, quando l’ammodernamento e quando la sostituzione dell’inverter MC07B?

La decisione non dovrebbe derivare esclusivamente dal fatto stesso che si sia verificato un guasto. Gli elementi chiave sono: l’età del dispositivo, l’importanza della macchina per la produzione, la disponibilità dei ricambi, le condizioni dell’intero sistema di azionamento e il costo dei tempi di inattività.

La riparazione è di solito la scelta migliore quando il guasto ha una causa chiaramente identificata, il dispositivo è ancora funzionante dopo il ripristino dei parametri operativi e il tempo di ritorno in esercizio è più breve e meno costoso della sostituzione.

La rigenerazione ha senso quando, oltre al guasto principale, sono visibili segni di usura di altri elementi e vale la pena migliorare l’affidabilità generale del dispositivo in tale occasione.

La sostituzione è talvolta giustificata quando l’entità dei danni è ampia, l’azionamento è critico per il processo e il cliente ha bisogno del percorso più breve possibile per ripristinare il movimento.

L’ammodernamento diventa la soluzione migliore quando il problema non riguarda esclusivamente un inverter, ma l’intero concetto di azionamento. Ciò si applica a situazioni in cui il dispositivo è tecnologicamente obsoleto, l’applicazione ha modificato i requisiti o ci sono difficoltà di compatibilità, sicurezza o integrazione con il resto del sistema di automazione.

Dal punto di vista commerciale, la cosa più costosa a volte non è la riparazione in sé, ma la mancanza di decisioni e il prolungarsi del problema. I guasti ricorrenti causano instabilità del processo, riducono la prevedibilità della produzione e aumentano la pressione sul magazzino ricambi.

Cosa fare quando il guasto dell’inverter minaccia la continuità della produzione?

Se l’inverter Sew Eurodrive si spegne ciclicamente e influisce sul funzionamento della macchina, la soluzione peggiore è continuare l’utilizzo senza diagnostica. Più spesso l’azionamento si ferma sotto carico, maggiore è il rischio di danni secondari e di fermi linea incontrollati.

In una situazione del genere, vale la pena agire secondo uno schema semplice:

• mettere al sicuro i dati del dispositivo e lo storico degli allarmi
• interrompere le modifiche sperimentali ai parametri senza documentazione
• richiedere la diagnostica del dispositivo e del sistema di azionamento
• valutare la redditività della riparazione, della rigenerazione o dell’ammodernamento
• implementare azioni per prevenire la ricomparsa del guasto

Questo approccio consente di limitare i costi della perdita di produzione e di evitare una situazione in cui il guasto di un convertitore di frequenza provochi una cascata di problemi in tutta la macchina. In molti stabilimenti è proprio la velocità di reazione a determinare se il problema si risolve con un fermo di poche ore o di più giorni.

Se hai bisogno di assistenza Movitrac B, diagnostica del dispositivo, riparazione degli inverter Sew Eurodrive, rigenerazione, un preventivo per l’ammodernamento o una consulenza riguardante l’ulteriore utilizzo, vale la pena agire subito dopo la comparsa dei primi sintomi. Prima si determina la causa degli spegnimenti sotto carico, maggiori sono le possibilità di un ritorno del sistema al funzionamento stabile in modo più rapido e redditizio.
