Guasto dell’inverter Danfoss Vacon NXS – errori dell’inverter Danfoss, diagnostica, assistenza e riparazione dei convertitori di frequenza Vacon

Il funzionamento instabile di un motore elettrico con inverter Danfoss Vacon NXS deriva più spesso da una delle seguenti cause: problemi di raffreddamento, sovraccarico dell’azionamento, errori di configurazione, disturbi EMC, anomalie di comunicazione oppure guasti dei componenti di potenza e di controllo. Gli errori dell’inverter Danfoss non significano sempre che sia necessario sostituire il dispositivo. In molti casi una diagnostica corretta consente di individuare la fonte del problema e riportare l’azionamento a un funzionamento stabile tramite riparazione, rigenerazione o correzione della configurazione.

Per il reparto manutenzione un sintomo di questo tipo significa di solito qualcosa di più di un semplice allarme temporaneo. Funzionamento irregolare del motore, arresti, variazioni improvvise della velocità, passaggio dell’inverter allo stato ALARM o FAULT e problemi di avviamento possono tradursi in una riduzione dell’efficienza della linea, aumento dei costi di assistenza e rischio di fermo non pianificato. Per questo, nel caso della serie Vacon NXS , è fondamentale non solo leggere il messaggio di errore, ma anche analizzare le condizioni di lavoro dell’intero sistema di azionamento.

L’inverter Vacon della famiglia NX è una soluzione utilizzata in molte applicazioni industriali. Grazie alla struttura modulare, alle diverse varianti di tensione, alle ampie opzioni di ingressi e uscite e alla possibilità di comunicazione con sistemi superiori, questi dispositivi sono flessibili, ma allo stesso tempo richiedono una diagnostica precisa. Questo è particolarmente importante quando i sintomi compaiono in modo irregolare e non indicano chiaramente un singolo guasto.

Hai un problema con un inverter Danfoss Vacon? Richiedi la diagnostica prima che la linea si fermi completamente.

Chiama: +48 717 500 983

Perché l’inverter Vacon NXS causa il funzionamento instabile del motore e quali sintomi devono preoccupare la manutenzione?

Che cos’è un inverter Vacon NXS e dove viene utilizzato più spesso?

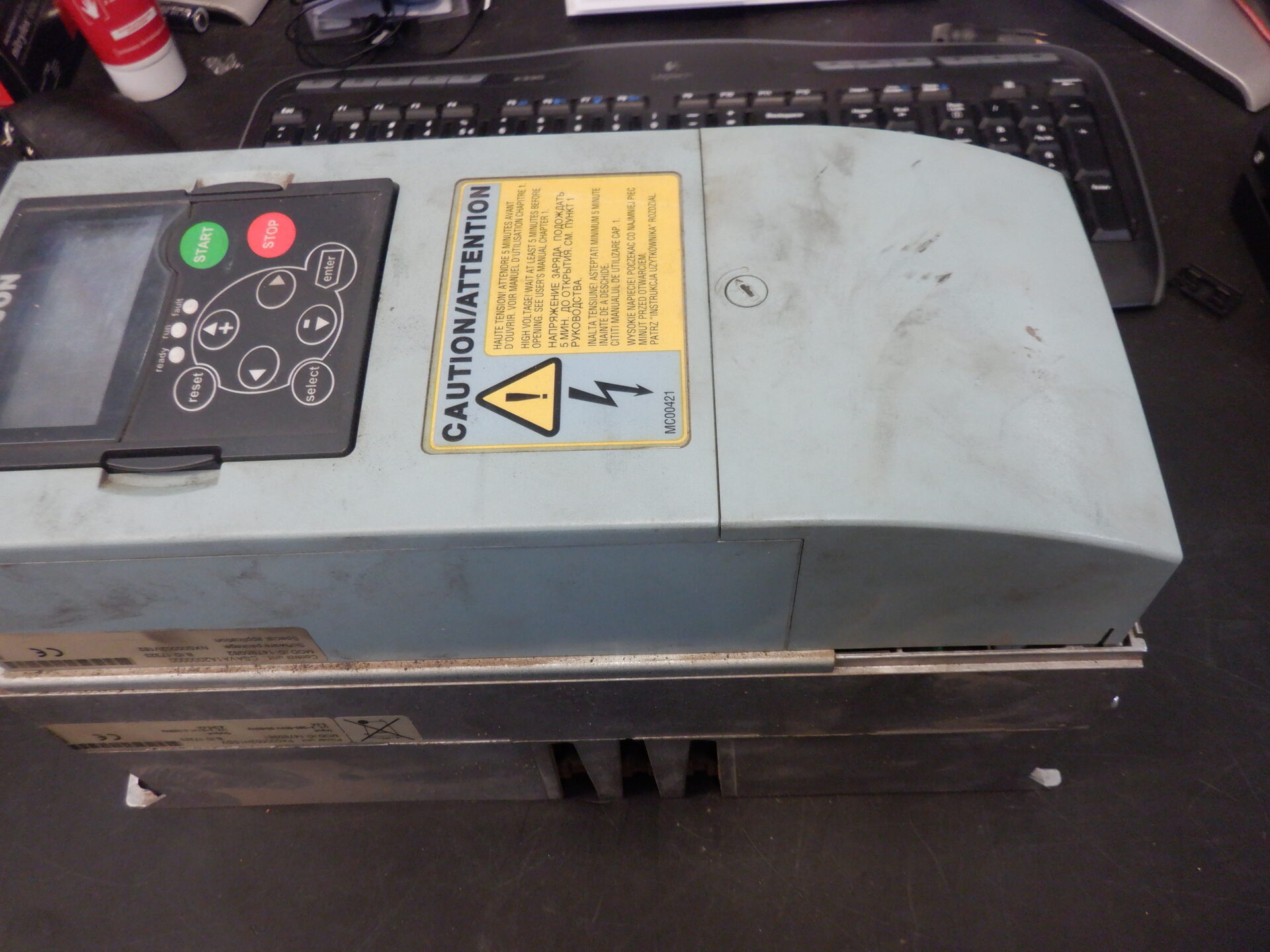

Vacon NXS è un convertitore di frequenza Vacon compatto che, dopo l’acquisizione del marchio Vacon da parte di Danfoss, è entrato a far parte dell’ampio portafoglio di azionamenti di questo gruppo. I dispositivi di questa serie sono disponibili in una gamma di potenza da 0,37 kW a 560 kW e sono destinati principalmente ad applicazioni di azionamento standard. La versione NXP supporta applicazioni più esigenti, compresi sistemi che lavorano in anello chiuso di regolazione.

Dal punto di vista operativo, la struttura modulare ha grande importanza. Il convertitore Vacon NXS dispone di cinque slot per schede di espansione contrassegnati come A, B, C, D ed E. Una configurazione tipica comprende, tra le altre, la scheda NXOPTA1 con ingressi e uscite analogici e digitali e la scheda NXOPTA3 con ingresso termistore. Il sistema identifica automaticamente le schede installate, facilitando la configurazione, ma in caso di scelta errata o danneggiamento dei moduli può anche generare problemi operativi difficili da individuare.

Gli azionamenti di questa serie lavorano in applicazioni alimentate in trifase negli intervalli 208-240 V AC, 380-500 V AC e 525-690 V AC. In pratica si possono trovare in sistemi di trasporto, ventilazione, pompaggio, lavorazione, confezionamento e in altri ambiti in cui contano la regolazione fluida della velocità del motore e l’affidabilità di funzionamento dell’intero sistema.

Quali sintomi indicano che un convertitore Danfoss Vacon richiede diagnostica?

Nel caso della serie NX, non devono destare preoccupazione solo i messaggi di guasto espliciti. Un problema dell’azionamento è molto spesso indicato anche da sintomi apparentemente non specifici, che gli utenti inizialmente collegano al motore, al carico meccanico o all’installazione. I sintomi sono:

• funzionamento irregolare del motore o variazioni improvvise della velocità,
• coppia instabile,
• difficoltà di avviamento o arresto,
• passaggio automatico dell’azionamento allo stato ALARM o FAULT,
• perdite sporadiche dello stato READY,
• spegnimenti ripetuti sotto carico,
• aumento della temperatura del dispositivo,
• problemi di comunicazione sul bus industriale,
• reazione irregolare ai segnali di ingressi e uscite.

In pratica, un insieme di sintomi di questo tipo significa che è necessaria non solo l’analisi del codice di errore, ma anche la valutazione delle condizioni di lavoro dell’intero sistema: inverter, motore, cavi motore, sistema di controllo e ambiente elettromagnetico.

Un alarm, un fault o il funzionamento irregolare del motore significano sempre un danno all’inverter?

No. È un errore interpretativo molto comune. Gli errori dell’inverter Danfoss possono essere causati da un guasto interno del convertitore, ma possono anche derivare da problemi di alimentazione, sovraccarico meccanico, surriscaldamento, configurazione errata dell’applicazione, disturbi EMC, ventilatore danneggiato, termistore non funzionante correttamente, problemi nel circuito di frenatura oppure dalla comunicazione tramite RS-485, Profibus DP, DeviceNet o EtherNet/IP.

Per questo un servizio professionale per inverter Vacon non dovrebbe limitarsi alla cancellazione degli allarmi e alla sostituzione casuale dei componenti. È fondamentale stabilire qual è la causa primaria e cosa è soltanto un effetto.

Quali sono le cause più frequenti degli errori dell’inverter Danfoss Vacon NXS?

Problemi di raffreddamento e ventilatore

Una delle cause praticamente rilevanti dei problemi operativi è il sistema di raffreddamento. La serie Vacon NXS comprende unità dalla grandezza FR4 a FR12, raffreddate ad aria. Se il ventilatore non funziona correttamente, l’azionamento può iniziare a surriscaldarsi sotto carico, causando funzionamento instabile, allarmi termici e arresti di protezione.

Vale la pena sottolineare che in questi dispositivi la sostituzione del ventilatore di raffreddamento è relativamente semplice e non richiede strumenti specialistici. Questo non significa però che sia sempre proprio il ventilatore la causa principale del guasto. Spesso è il primo sintomo visibile del problema, ma la fonte possono essere anche sporcizia, condizioni ambientali, temperatura troppo elevata nell’armadio di controllo oppure sovraccarico prolungato dell’azionamento.

Errori di configurazione di schede, ingressi, uscite e applicazioni

L’inverter Danfoss Vacon della famiglia NX è un dispositivo flessibile dal punto di vista della configurazione. È un vantaggio, ma anche una fonte di potenziali problemi. Una configurazione errata delle schede di espansione, degli ingressi analogici e digitali, dell’ingresso termistore o dei parametri applicativi può causare sintomi simili a un guasto dell’elettronica di potenza.

Ogni convertitore di frequenza Vacon di questa serie è dotato di serie del pacchetto All-in-One, mentre il primo avviamento è supportato dal Wizard di avviamento. Tuttavia, se l’applicazione è stata configurata in modo non conforme al carattere del carico oppure se nell’azionamento sono state apportate modifiche senza una verifica completa della logica di controllo, possono verificarsi:

• reazioni errate ai segnali di controllo,
• problemi di avviamento,
• funzionamento errato delle funzioni di protezione,
• disturbi nel cambio del punto di controllo tra pannello, morsetti I/O e bus di comunicazione.

Proprio per questo una buona diagnostica comprende non solo misure elettriche, ma anche l’analisi della configurazione applicativa e delle schede utilizzate.

Sovraccarico dell’azionamento e mancato adattamento alle caratteristiche del carico

La serie Vacon NXS offre due modalità di sovraccaricabilità: 110% della corrente IL per 1 minuto e 150% della corrente IH per 1 minuto. È una caratteristica importante nella scelta del dispositivo, perché un azionamento non correttamente dimensionato rispetto al carico può funzionare apparentemente bene a basso carico, e solo durante l’avviamento, la frenatura o l’aumento della coppia iniziare a generare errori e instabilità.

In pratica, questo significa che se il motore lavora in modo irregolare solo in determinati momenti del ciclo tecnologico, è necessario verificare:

• se l’inverter è stato scelto correttamente in base al carattere del lavoro,
• se si verificano sovraccarichi momentanei,
• se l’applicazione richiede un’altra variante di azionamento,
• se il problema non si trova sul lato meccanico della macchina.

Questo è particolarmente importante quando l’utente considera esclusivamente la riparazione Vacon NXS, mentre il problema reale si rivela essere un mancato adattamento dell’azionamento al processo.

Chiama: +48 717 500 983

Disturbi EMC, alimentazione e ambiente di lavoro

I convertitori Vacon NXS offrono ampie possibilità di gestione dell’emissione di disturbi elettromagnetici. Sono disponibili in diverse classi EMC, tra cui C, H, L e T. La scelta corretta della classe è importante per l’ambiente di lavoro, il tipo di rete e il livello di disturbi ammessi.

Se il dispositivo lavora in un ambiente industriale esigente, con cavi lunghi, un grande numero di utenze o in una rete IT, gli errori possono essere amplificati da:

• scelta errata della classe EMC,
• problemi di qualità dell’alimentazione,
• errori di schermatura e messa a terra,
• disturbi trasmessi al sistema di controllo o alla comunicazione.

In questi casi, un efficace servizio per convertitori di frequenza Danfoss dovrebbe comprendere non solo il dispositivo stesso, ma anche l’analisi delle condizioni di installazione.

Problemi di comunicazione industriale e bus

In molte installazioni il convertitore Danfoss Vacon comunica con il sistema superiore tramite schede di tipo C, che supportano standard come RS-485, Profibus DP, DeviceNet o EtherNet/IP. Se si verificano errori nello scambio dati, l’azionamento può lavorare in modo instabile, perdere il riferimento impostato dal PLC o reagire con ritardo.

In pratica, questo significa che è necessario controllare non solo l’elettronica dell’azionamento, ma anche le schede di comunicazione, i parametri di trasmissione, la topologia della rete e la qualità dei collegamenti. In molti stabilimenti gli errori di comunicazione vengono confusi con un guasto dell’inverter, anche se in realtà il problema si trova al di fuori dell’unità di potenza.

Anomalie nel circuito di frenatura dinamica

I convertitori Vacon NX sono dotati di opzioni integrate di frenatura dinamica. A seconda del codice tipo, il dispositivo può avere un controller integrato per la resistenza di frenatura e, nelle unità più piccole, anche una resistenza di frenatura interna. Se quest’area funziona in modo errato, il risultato possono essere allarmi durante la frenatura, sovraccarichi o funzionamento instabile dell’azionamento con carico variabile.

Questo è particolarmente importante nelle applicazioni dinamiche, dove l’energia restituita dal motore durante la frenatura è significativa. In questi casi, senza un’analisi accurata dei parametri e dello stato del circuito di frenatura, è facile formulare una diagnosi errata.

Come si svolgono diagnostica, riparazione e assistenza dei convertitori di frequenza Vacon e quando conviene scegliere la modernizzazione?

Come diagnosticare passo dopo passo un inverter Danfoss Vacon in caso di funzionamento instabile del motore?

Una diagnostica professionale non dovrebbe iniziare con la sostituzione casuale dei moduli. Nel caso di dispositivi come l’inverter NXS, un approccio ordinato è molto più efficace.

• Lettura dei messaggi e delle condizioni in cui si verifica il problema – bisogna stabilire quando compare l’allarme o il fault: durante l’avviamento, il funzionamento continuo, la frenatura o il cambio di carico.
• Verifica della configurazione del dispositivo – occorre controllare l’applicazione attiva, il punto di controllo, i parametri di ingressi e uscite e la configurazione delle schede di espansione.
• Valutazione del sistema di raffreddamento – controllo del ventilatore, della sporcizia e della temperatura di lavoro.
• Controllo del carico e della collaborazione con il motore – valutazione se l’azionamento è correttamente dimensionato e se lavora periodicamente in sovraccarico.
• Controllo dell’alimentazione, EMC e collegamenti – analisi della qualità dell’alimentazione, della schermatura dei cavi, della messa a terra e dell’ambiente di lavoro.
• Verifica della comunicazione industriale – controllo delle schede, del bus e dello scambio dati con il sistema superiore.
• Valutazione della sezione di potenza e del circuito di frenatura – soprattutto quando il problema si manifesta con un’elevata dinamica del processo.

Un approccio di questo tipo consente di ridurre il rischio di una decisione di assistenza errata. In molti casi è proprio la diagnostica completa a determinare se basta una riparazione o se è necessario un intervento più profondo nel sistema di azionamento.

Se l’inverter Vacon NXS genera errori e il motore lavora in modo instabile, non conviene aspettare fino al fermo completo della linea. Una diagnostica precoce di solito significa un costo di riparazione più basso e un minor rischio di danni secondari.

Chiama: +48 717 500 983

Quando scegliere la riparazione dell’inverter Vacon e quando rigenerazione, sostituzione o modernizzazione?

La riparazione dell’inverter Vacon è una buona soluzione quando il dispositivo è correttamente dimensionato per l’applicazione e il problema riguarda un guasto specifico dell’elettronica, del raffreddamento, della comunicazione o della configurazione. È un’opzione particolarmente vantaggiosa quando è importante ripristinare rapidamente il funzionamento senza intervenire sull’intera logica del sistema.

Rigenerazione Vacon NXS

La rigenerazione ha senso quando il dispositivo è in funzione da anni e, oltre alla rimozione del guasto principale, vale la pena ripristinarne la stabilità operativa. In pratica può comprendere il ripristino dei parametri di lavoro, la sostituzione degli elementi soggetti a usura e test funzionali. Per molti stabilimenti è una strada ragionevole quando la priorità è ridurre il rischio di ulteriori guasti nel breve periodo.

Sostituzione Vacon NXS

La sostituzione del dispositivo è giustificata quando l’entità dei danni è elevata, l’azionamento è dimensionato in modo errato rispetto al processo oppure la disponibilità dei ricambi e l’economicità dell’assistenza diventano sfavorevoli. La sola sostituzione, tuttavia, non è sempre la soluzione ottimale, perché può richiedere modifiche nell’armadio, nella comunicazione, nel controllo e nella documentazione.

Modernizzazione Vacon NXS

La modernizzazione è una buona direzione quando il problema va oltre un singolo guasto. Se l’installazione è obsoleta, il carico di processo è aumentato, la comunicazione industriale richiede modifiche o la disponibilità dei componenti diminuisce, vale la pena considerare la modernizzazione dell’intero sistema di azionamento. È particolarmente importante dove il costo del fermo è superiore al costo di una modifica tecnologica pianificata.

In pratica, la decisione tra riparazione, rigenerazione, sostituzione e modernizzazione dovrebbe derivare da tre domande: che cosa si è guastato esattamente, quanto è critico questo azionamento per il processo e qual è il costo totale della futura gestione operativa.

Perché un servizio Vacon rapido è importante per i costi di fermo e la sicurezza della produzione?

Il funzionamento instabile di un motore alimentato da un inverter Danfoss Vacon non è solo un problema tecnico. È anche un rischio operativo. Più a lungo uno stabilimento lavora con un azionamento instabile, maggiore è la probabilità di:

• fermo non pianificato della linea,
• danni secondari sul lato del motore o della meccanica,
• peggioramento della qualità del processo tecnologico,
• aumento del costo della produzione persa,
• riduzione della sicurezza del lavoro degli operatori e della manutenzione.

Per questo un servizio Vacon rapido e competente ha un reale significato operativo. Negli stabilimenti industriali conta non solo eliminare il guasto, ma anche ridurre il rischio che si ripresenti e recuperare la prevedibilità del processo.

Quali servizi conviene affidare a un’unica azienda in caso di guasto dell’inverter Vacon NXS?

Dal punto di vista dell’utilizzatore industriale, la soluzione più efficiente è collaborare con un partner che gestisca non solo la riparazione stessa, ma l’intero ciclo di attività legate al guasto e alla manutenzione del sistema di azionamento. In questo modo è più facile ridurre il tempo di reazione ed evitare la dispersione delle responsabilità.

Un approccio di questo tipo facilita il processo decisionale anche quando non è ancora chiaro se sarà più conveniente la riparazione, la rigenerazione o la sostituzione. Per il reparto acquisti e manutenzione è anche un modello di collaborazione più comodo, perché unisce l’analisi tecnica alla valutazione economica.

Se osservi un funzionamento instabile del motore, allarmi frequenti o errori dell’inverter Danfoss Vacon, trattali come un segnale per intervenire, non come un semplice inconveniente temporaneo. In molti casi una diagnostica rapida consente di limitare l’entità del guasto ed evitare un costoso fermo di produzione.

Il servizio per inverter Vacon, la riparazione, la rigenerazione o la modernizzazione devono derivare da una diagnosi affidabile. Solo allora si può decidere in sicurezza se ripristinare l’azionamento attuale o preparare il sistema a un utilizzo futuro più esigente.

Se hai bisogno di supporto nell’ambito della riparazione dell’inverter Vacon, diagnostica, rigenerazione, acquisto o modernizzazione del sistema di azionamento, conviene intervenire prima che gli errori ricorrenti si traducano in un reale fermo della linea.

Invia al servizio RGB la richiesta di riparazione dell’inverter Danfoss Vacon NXS tramite il modulo -> segnala la riparazione

Chiama: +48 717 500 983

Bibliografia:

• Vacon, “Vacon NX Convertitori di frequenza”, Manuale d’uso, DPD01232A, Vacon Plc, Vaasa, Finlandia, 02.2013
