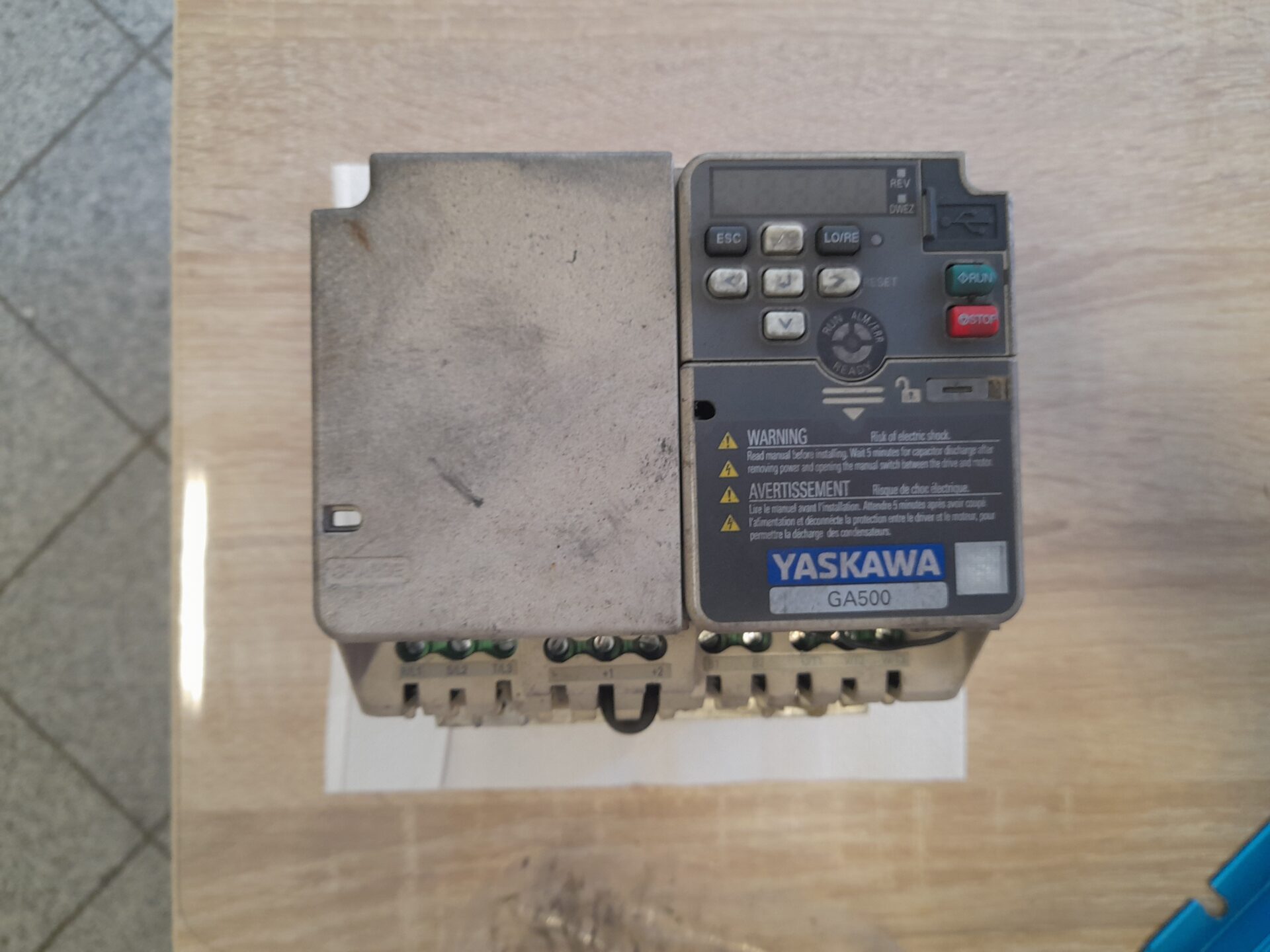

Errore Uv negli inverter Yaskawa GA500/GA700 – possibili cause

L’errore Uv negli inverter Yaskawa GA500 e GA700 indica un calo di tensione sul bus DC al di sotto del livello consentito. Nella pratica, ciò deriva quasi sempre da problemi di alimentazione, usura dei condensatori elettrolitici, carico eccessivo dell’applicazione o scelta errata dell’inverter per il motore. Se l’allarme Uv compare ciclicamente o insieme ad altri codici di errore, non conviene limitarsi al reset del dispositivo. Un sintomo del genere richiede solitamente una diagnostica completa, poiché può portare a un funzionamento instabile dell’azionamento, ad arresti della linea e a un aumento dei costi di manutenzione.

In un ambiente industriale, un errore dell’inverter Yaskawa è molto raramente un problema isolato dalle condizioni operative della macchina. È necessario guardare al quadro generale: al sistema di alimentazione, al bus DC, ai parametri del motore, alle caratteristiche del carico, alla dinamica dell’applicazione, alla cronologia operativa e alla qualità della scelta iniziale dell’azionamento. Proprio per questo motivo, una diagnostica efficace dovrebbe combinare l’analisi dell’elettronica di potenza con la valutazione delle condizioni operative dell’intero sistema di azionamento.

Hai un errore Uv in un Yaskawa GA500 o GA700? Richiedi una diagnostica prima che il problema porti al blocco completo della macchina. Verificheremo lo stato del bus DC, dei condensatori, del circuito di potenza e la correttezza della scelta dell’inverter per l’applicazione.

Chiama: +48 717 500 983

Cosa significa l’errore Uv negli inverter Yaskawa GA500 e GA700?

Il codice di errore Uv Yaskawa informa che la tensione nel circuito intermedio DC è scesa al di sotto del livello di funzionamento sicuro del convertitore. Per l’utente, questo significa una cosa: l’inverter non dispone di condizioni energetiche stabili per controllare correttamente il motore. Il risultato può essere l’arresto dell’azionamento, la perdita di coppia, un funzionamento instabile, lo spegnimento della macchina o la comparsa di ulteriori allarmi.

Negli inverter industriali, il bus DC è un elemento chiave del circuito di potenza. È proprio lì che l’energia, dopo il raddrizzamento della tensione di alimentazione, viene immagazzinata e preparata per il successivo controllo del motore. Se il livello di tensione scende troppo rapidamente o compaiono ondulazioni eccessive, l’inverter inizia a perdere stabilità operativa. A questo punto compare un errore dell’inverter, che può essere temporaneo o ricorrente.

Perché un calo di tensione sul bus DC causa un errore dell’inverter?

Il bus DC deve mantenere un livello di tensione sufficientemente stabile affinché il convertitore di frequenza possa generare correttamente il segnale di uscita per il motore. Quando l’energia accumulata nel circuito DC si scarica troppo velocemente, l’inverter non è in grado di mantenere le condizioni di controllo richieste. Dal punto di vista della manutenzione, ciò significa solitamente uno di questi tre scenari: un problema di alimentazione, un problema ai condensatori o un problema di carico dell’azionamento.

Nella pratica dell’assistenza, è molto importante che l’allarme Uv da solo non dica ancora tutto. Indica l’effetto, ma non sempre mostra la causa principale. Pertanto, una diagnostica corretta dovrebbe coprire sia l’elettronica industriale all’interno dell’inverter, sia le condizioni operative dell’intera applicazione.

Quali sono le cause più comuni dell’errore Uv in Yaskawa?

Invecchiamento dei condensatori elettrolitici

Una delle cause frequenti dell’allarme Uv negli inverter in funzione per lungo tempo è la perdita dei parametri elettrici dei condensatori elettrolitici. Con il passare del tempo, l’elettrolita si asciuga e la capacità del condensatore diminuisce. Di conseguenza, il componente si scarica più velocemente e sulla linea DC compaiono ondulazioni di tensione sempre maggiori.

Minore è la capacità reale dei condensatori, maggiore è l’ampiezza di queste ondulazioni. È proprio in questo momento che il calo di tensione sul bus DC può raggiungere un livello tale per cui l’inverter reagirà con un allarme Uv. Un caso del genere riguarda particolarmente spesso dispositivi che operano ad alta temperatura, sotto forte carico, in sistemi avviati e fermati frequentemente e in applicazioni con un’elevata dinamica di coppia.

Da una prospettiva operativa, questo è un segnale molto importante. Se l’inverter è ancora in funzione, ma gli allarmi Uv compaiono sempre più spesso, non significa che il problema si risolverà da solo. Al contrario. Questa è solitamente la fase che precede un guasto dell’inverter più grave, che può terminare con un fermo linea non pianificato.

Fluttuazioni o perdita di alimentazione

Un altro gruppo di cause è rappresentato dai problemi lato alimentazione. I cali di tensione di rete, l’asimmetria di fase, le connessioni allentate, la scarsa qualità dell’energia nell’impianto o i momentanei buchi di tensione possono portare a una riduzione dell’energia disponibile sul bus DC. In tal caso, l’errore Uv può comparire in modo irregolare, ad esempio all’avvio di altre utenze, nelle ore di punta del carico o durante disturbi temporanei nell’impianto.

Questo è particolarmente importante negli impianti in cui su un unico quadro elettrico funzionano anche altri dispositivi ad alto consumo energetico, come servoazionamenti, soft starter, alimentatori di grande potenza, raddrizzatori o sistemi di riscaldamento. In questi casi, il problema non risiede sempre nell’inverter stesso. A volte la fonte dell’allarme è l’ambiente di lavoro della macchina.

Scelta errata dell’inverter per il motore e il carico

Un motivo molto comune e allo stesso tempo sottovalutato dell’allarme Uv è la scelta errata dell’inverter. Nella pratica, molte sostituzioni vengono eseguite con il metodo “uno a uno”, esclusivamente sulla base della potenza del vecchio dispositivo. Questo approccio può essere rischioso, poiché due inverter con la stessa potenza nominale possono avere diverse capacità di corrente e di sovraccarico, nonché una diversa resistenza alle caratteristiche del carico.

Se il nuovo convertitore di frequenza non è in grado di coprire la reale richiesta di corrente del motore, soprattutto nelle applicazioni dinamiche, i condensatori nel bus DC si scaricano troppo velocemente. Il risultato è l’apparizione dell’errore Uv Yaskawa, e talvolta anche di un allarme di sovraccarico parallelo.

Ecco perché la scelta dell’inverter dovrebbe tenere conto non solo della potenza del motore, ma anche della corrente nominale, della capacità di sovraccarico, delle caratteristiche della coppia di carico, della frequenza dei cicli di avvio/arresto, del profilo di lavoro e dei requisiti dell’applicazione. In molti casi, l’origine del problema non è un guasto all’inverter, ma una scelta troppo ottimistica dell’azionamento rispetto alle reali condizioni di lavoro.

Funzionamento in applicazioni pesanti e sovraccarichi dinamici

L’allarme Uv compare più spesso nelle macchine che operano con una grande dinamica, un rapido aumento della coppia o cambiamenti di carico ripetitivi. Questo vale, tra l’altro, per linee di imballaggio, macchine formatrici, applicazioni di trasporto, sistemi con avviamenti pesanti e postazioni in cui l’azionamento deve reagire rapidamente al variare delle condizioni di processo.

In tali applicazioni, anche un inverter scelto correttamente può rivelare più rapidamente segni di usura se per lungo tempo lavora vicino ai limiti delle sue capacità. Questo è un argomento importante per non trattare l’errore Uv come un singolo incidente, ma come un segnale di avvertimento riguardante lo stato dell’intero sistema di azionamento.

Cosa significa la presenza simultanea dell’errore Uv e dell’errore oC Yaskawa?

Se insieme all’allarme Uv compare l’errore oC Yaskawa, la situazione di solito indica una correlazione tra il problema di tensione e un sovraccarico di corrente. Il meccanismo è logico: l’inverter cerca di mantenere la velocità e la coppia impostate, quindi aumenta la corrente di uscita. Allo stesso tempo, il carico scarica più velocemente l’energia immagazzinata sul bus DC. Se la riserva energetica è troppo bassa, la tensione scende al di sotto della soglia di allarme e il sistema può reagire parallelamente al superamento della corrente di uscita consentita.

Nella pratica dell’assistenza, un simile insieme di sintomi spesso indica uno dei due problemi: l’inverter è usurato oppure l’inverter è scelto male per l’applicazione. Si tratta di una distinzione molto importante, in quanto da essa dipende se la direzione giusta sarà la riparazione, la rigenerazione, la modifica della configurazione o la modernizzazione dell’intero sistema di azionamento.

Come diagnosticare e rimuovere l’errore Uv in un inverter Yaskawa?

Una diagnostica efficace dovrebbe essere condotta per fasi. Il semplice ripristino (reset) dell’errore è un’azione temporanea e non risolve la causa. Se l’allarme si ripresenta, vale la pena affrontare il problema come un classico guasto industriale: raccogliere i sintomi, controllare le condizioni di alimentazione, valutare il carico dell’applicazione e verificare lo stato dei componenti del circuito di potenza.

Cosa controllare prima sull’impianto?

All’inizio, vale la pena verificare alcune aree di base:

• qualità e stabilità dell’alimentazione sul lato d’ingresso dell’inverter,
• stato delle connessioni elettriche, dei morsetti e del percorso di alimentazione,
• frequenza di comparsa dell’allarme e condizioni in cui si presenta,
• se l’allarme Uv si presenta da solo o insieme ad altri codici,
• se l’inverter è stato sostituito con un altro modello senza un ricalcolo completo dei parametri di corrente,
• se l’applicazione lavora con forti sovraccarichi dinamici.

In una fase successiva, vale la pena valutare lo stato dei condensatori e il comportamento del bus DC sotto carico. Se l’inverter mostra ondulazioni crescenti, funzionamento instabile o sintomi che peggiorano con la temperatura e il tempo di funzionamento, il servizio di assistenza dovrebbe trattarlo come un segnale di allarme riguardante l’usura dei componenti interni.

Nella pratica, una diagnostica professionale dell’inverter può includere anche la valutazione del circuito raddrizzatore, del modulo di potenza, della sezione di controllo, delle condizioni di raffreddamento e della cronologia operativa del dispositivo. Questo è importante, perché il problema Uv non si ferma sempre ai condensatori. A volte è il sintomo di un degrado più esteso del convertitore.

Quando l’assistenza dell’inverter è più conveniente della sostituzione?

In molti impianti industriali, il tempo è più importante del prezzo stesso del dispositivo. Se un guasto dell’inverter ferma la produzione, diventa cruciale un rapido ripristino dell’efficienza e la limitazione dei costi di fermo. Pertanto, un servizio professionale si rivela spesso più conveniente di una sostituzione affrettata, specialmente quando:

• il problema riguarda una singola sezione del dispositivo,
• l’inverter è parte di un sistema più ampio, difficile da ricostruire,
• la macchina ha una configurazione di parametri specifica,
• il tempo di consegna di un nuovo azionamento è troppo lungo,
• è necessario mantenere la continuità del processo e tornare rapidamente al lavoro.

Da un punto di vista aziendale, vale la pena guardare oltre il mero costo dei ricambi. Un fermo non pianificato, la perdita di produzione, il rischio di reclami, la pressione sul reparto di manutenzione e la disorganizzazione delle scadenze costano spesso molto di più di una riparazione o rigenerazione ben eseguita.

Se il dispositivo è già fuori produzione o il cliente sta pianificando una modifica del concetto dell’impianto, un buon complemento all’offerta di assistenza può essere anche l’acquisto di automazione industriale usata. Questa soluzione consente di recuperare parte del valore della vecchia attrezzatura e di destinare il budget alla modernizzazione.

Come limitare il rischio di ulteriori guasti e tempi di inattività?

I risultati migliori si ottengono combinando azioni reattive e preventive. Se nell’inverter Yaskawa è già comparso l’allarme Uv, vale la pena considerarlo come un’opportunità per riorganizzare l’intera area operativa degli azionamenti. Una buona pratica consiste nel:

• controllo regolare della qualità dell’alimentazione,
• valutazione periodica dello stato degli inverter che operano in applicazioni critiche,
• verifica della scelta dell’inverter rispetto al reale carico del motore,
• controllo delle condizioni di raffreddamento e della temperatura operativa,
• pianificazione delle ispezioni prima che si verifichi un fermo macchina,
• esecuzione di diagnostiche ai primi sintomi anomali, e non solo dopo un guasto totale.

Nella pratica della manutenzione, la cosa più costosa non è l’inverter danneggiato in sé, ma la mancanza di decisione al momento giusto. Se l’errore Uv si presenta in modo ciclico, l’inverter funziona in modo instabile o è accompagnato dall’errore GA500, dall’errore GA700 o da allarmi di corrente, conviene eseguire una diagnostica il prima possibile. Questo permette di valutare se sia sufficiente una riparazione, se sia necessaria una rigenerazione, o se sia più sicuro eseguire una modernizzazione del sistema.

Se nel tuo impianto compare un errore dell’inverter Yaskawa, un allarme Uv, un errore oC o sintomi di funzionamento instabile dell’azionamento, non limitarti a resettare l’allarme. Vale la pena verificare il dispositivo riguardo allo stato del bus DC, dei condensatori, del carico dell’applicazione e della correttezza della scelta. Solo allora si potrà realisticamente limitare il rischio di un nuovo guasto e di costosi fermi di produzione.

Presso RGB Elektronika eseguiamo diagnostica, riparazione, assistenza, rigenerazione, modernizzazione e acquisto di automazione industriale. Ci occupiamo, tra l’altro, di inverter, servoazionamenti, PLC, pannelli HMI, alimentatori ed elettronica di controllo. Se vuoi verificare la causa dell’allarme Uv nel Yaskawa GA500 o GA700, contattaci e inviaci i sintomi, il modello del dispositivo e le condizioni operative dell’applicazione.

Segnala all’assistenza RGB la tua intenzione di riparare l’inverter Yaskawa tramite il modulo -> richiedi la riparazione

Chiama: +48 717 500 983

Bibliografia:

• Yaskawa Electric Corporation, “GA500 AC Micro Drives for Industrial Applications Technical Manual”, No. SIEP C71061753B, Yaskawa America, Inc.
  https://ga500.yaskawa-perform.de/wp-content/uploads/2019/04/Documentation/GA500_Technical_Manual.pdf
