Dove riparare un servomotore FANUC A06B-2268-B605 dopo un guasto? Diagnostica express

Dopo un guasto, il servomotore FANUC A06B-2268-B605 dovrebbe essere affidato a un centro specializzato nell’assistenza dei servomotori FANUC, in grado di controllare contemporaneamente avvolgimenti, isolamento, cuscinetti, albero, freno e sistema di feedback AiAR128, concludendo la riparazione con un test funzionale e una prova sotto carico. RGB Elektronika offre diagnostica, riparazione e rigenerazione dei servomotori FANUC. In caso di fermo della produzione, una verifica rapida e completa è più importante della sostituzione di un singolo componente senza aver individuato la reale causa del guasto.

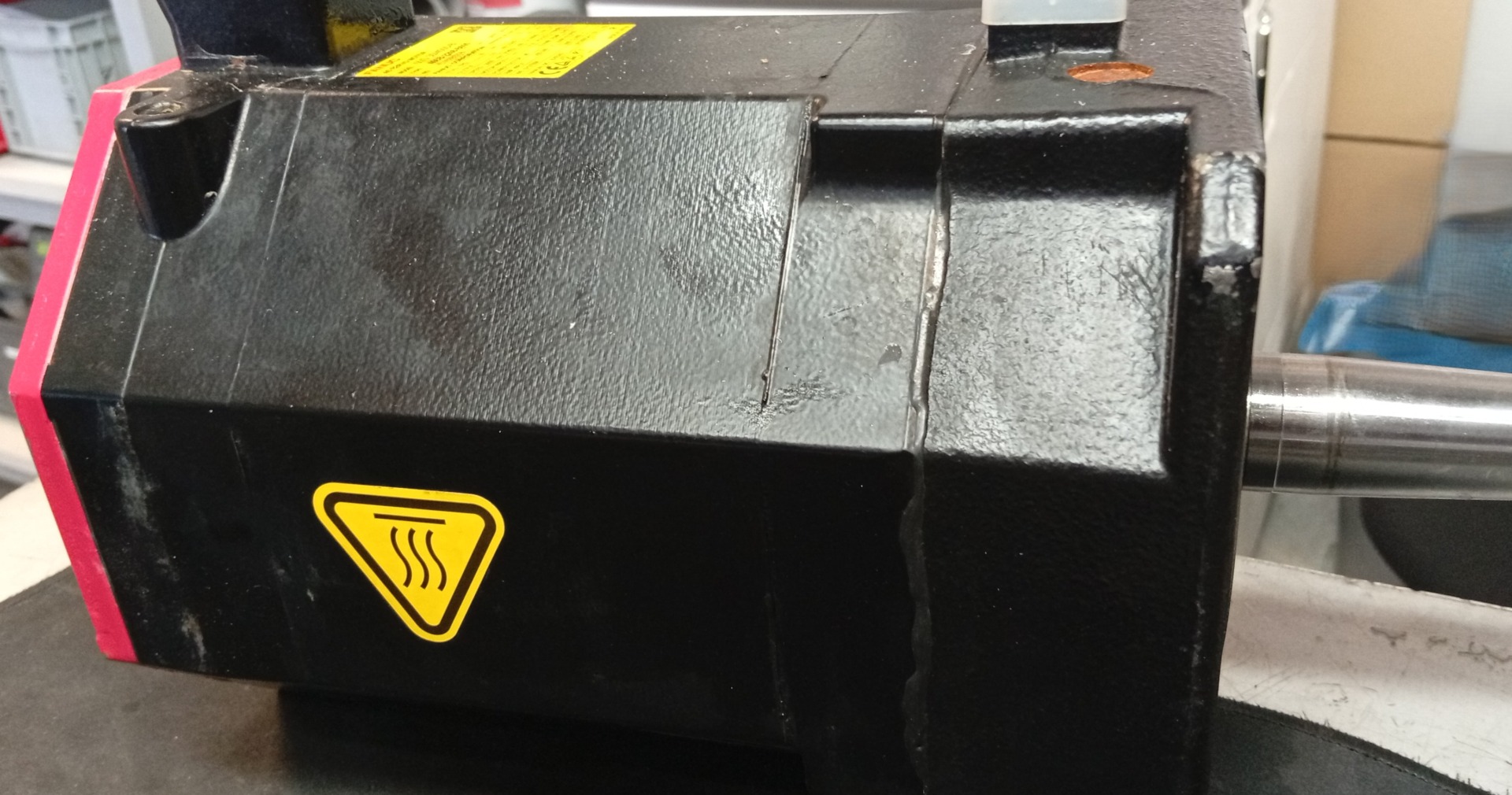

Il FANUC A06B-2268-B605 appartiene alla famiglia αiS 30/4000-B. È un servomotore progettato per il controllo preciso del movimento, pertanto anche una piccola anomalia nella meccanica, negli avvolgimenti, nel freno o nel sistema di feedback può causare allarmi dell’asse, un peggioramento del posizionamento oppure un funzionamento instabile dell’intero azionamento.

Chiama: +48 717 500 983

Come riconoscere un guasto del FANUC A06B-2268-B605 e cosa controllare durante la diagnostica express?

Cosa significa esattamente A06B-2268-B605 e quali sono i suoi parametri?

La denominazione completa del dispositivo è importante sia durante la diagnostica sia nella scelta dei ricambi. FANUC A06B-2268-B605 è una variante del servomotore αiS 30/4000-B dotata di albero conico, freno e sistema di feedback identificato come AiAR128.

Parametro	Valore
Numero parte	A06B-2268-B605
Famiglia	FANUC αiS 30/4000-B
Potenza nominale	5,5 kW
Coppia a rotore fermo	30 Nm
Coppia massima	circa 100 Nm
Velocità nominale	3000 giri/min
Velocità massima	4000 giri/min
Corrente massima dell’amplificatore per questa taglia di motore	160 A di picco
Albero	conico
Freno	sì
Feedback	AiAR128

Questi parametri mostrano perché, durante la riparazione, il modello A06B-2268-B605 non può essere trattato come un normale motore AC. Il sistema meccanico, elettromagnetico e di misura lavorano come un unico sistema di controllo dell’asse.

Quali sintomi indicano un guasto del servomotore FANUC?

Un guasto del servomotore FANUC A06B-2268-B605 può manifestarsi sia con un arresto improvviso dell’asse sia con un progressivo peggioramento del suo funzionamento. I principali segnali che richiedono una diagnostica comprendono:

• allarme dell’asse o del servoazionamento che compare durante l’avviamento o il movimento,
• errori di posizionamento o difficoltà nel mantenere la posizione impostata,
• vibrazioni e funzionamento irregolare a basse velocità,
• rumori meccanici insoliti, ronzio o suoni metallici,
• aumento eccessivo della temperatura del corpo del servomotore,
• instabilità durante l’accelerazione e la decelerazione dell’asse,
• mancato rilascio corretto del freno,
• arresto dell’asse sotto carico,
• problemi ricorrenti con il segnale di feedback,
• peggioramento della precisione o della ripetibilità del movimento.

Sintomo	Possibile area del guasto	Cosa conviene controllare?
Vibrazioni dell’asse	cuscinetti, feedback, controllo dell’azionamento	cuscinetti, eccentricità dell’albero, AiAR128, parametri del servo
Errore di posizione	encoder o meccanica	segnale di feedback, regolazione dell’encoder, giunto
Temperatura elevata	avvolgimenti, cuscinetti, sovraccarico	resistenza delle fasi, isolamento, resistenze meccaniche e carico
L’albero non si muove	freno o meccanica	freno, relativa alimentazione, cuscinetti e meccanica azionata
Rumore meccanico	cuscinetti o albero	giochi, superfici dell’albero, eccentricità e stato dei cuscinetti
Allarme dopo l’avviamento	motore, encoder, cavi o amplificatore	intera catena di azionamento, non soltanto il servomotore

Un allarme dell’asse indica sempre un servomotore guasto?

No. Un allarme dell’asse non costituisce automaticamente la conferma di un guasto del A06B-2268-B605. Sintomi simili possono essere causati da un servoamplificatore FANUC guasto, dal cavo di alimentazione del motore, dal cavo dell’encoder, da problemi di connessione, da una meccanica della macchina sovraccarica oppure da parametri di controllo errati.

Per questo motivo, prima di sostituire un servomotore costoso, è necessario stabilire se il problema si trovi realmente al suo interno. Nella pratica della manutenzione, una diagnosi errata del guasto può comportare la sostituzione di un motore funzionante, l’impossibilità di riavviare la macchina e ulteriori ore di fermo.

Se il problema persiste dopo la sostituzione del servomotore, la diagnostica deve essere estesa a servoamplificatore, cavi, connettori, sistema di controllo e meccanica dell’asse.

Come si svolge la diagnostica express del FANUC A06B-2268-B605?

La diagnostica express non dovrebbe significare una riduzione dell’ambito dei controlli. Il suo obiettivo è verificare rapidamente tutte le aree che possono essere responsabili del guasto e individuare il componente realmente danneggiato.

Controllo degli avvolgimenti e dell’isolamento

La prima area da verificare è la parte elettrica. È necessario controllare la resistenza dei singoli avvolgimenti e la loro reciproca simmetria. Una differenza evidente tra le fasi può indicare problemi agli avvolgimenti, a una connessione oppure danni termici.

La seconda misura riguarda la resistenza di isolamento tra gli avvolgimenti e la carcassa del motore. La documentazione FANUC prevede a questo scopo un misuratore di isolamento con una tensione di prova di 500 V DC. Una riduzione della resistenza di isolamento può indicare, tra le altre cose, degrado dei materiali isolanti, umidità, surriscaldamento o contaminazione all’interno del motore.

Non devono invece essere eseguite prove casuali collegando direttamente il servomotore alla rete di alimentazione. Il servomotore deve funzionare con il sistema di azionamento appropriato.

Diagnostica di cuscinetti, albero e meccanica

La rotazione libera dell’albero è soltanto uno degli elementi del controllo meccanico. Un cuscinetto può funzionare in modo anomalo anche senza un blocco completo del motore.

Durante la diagnostica è opportuno controllare:

• giochi e stato dei cuscinetti,
• rumore e resistenza durante la rotazione,
• stato delle superfici dell’albero,
• eccentricità dell’albero,
• sedi dei cuscinetti,
• tracce di surriscaldamento o grippaggio,
• elementi che collegano il motore alla macchina.

Un cuscinetto danneggiato può causare vibrazioni e un aumento della temperatura, ma la sua sostituzione senza controllare l’encoder non garantisce ancora che il servomotore recuperi la corretta precisione di posizionamento.

Controllo del freno

La versione A06B-2268-B605 è dotata di freno. Se il freno non si rilascia correttamente, il motore può non avviarsi, assorbire una corrente eccessiva, surriscaldarsi o generare problemi durante l’avviamento dell’asse.

La diagnostica dovrebbe distinguere un guasto del meccanismo del freno stesso da un problema relativo al suo controllo o alla sua alimentazione. Una prova meccanica senza verifica elettrica può portare a una valutazione errata del componente.

Diagnostica dell’encoder AiAR128

Il sistema di feedback è uno degli elementi più importanti del servomotore. Nella configurazione A06B-2268-B605, il feedback è identificato come AiAR128. Il suo compito è fornire al sistema di controllo le informazioni necessarie per la corretta gestione del movimento e della posizione.

I problemi di feedback possono causare, tra le altre cose:

• errori di posizione,
• instabilità dell’asse,
• vibrazioni,
• problemi durante l’avviamento,
• funzionamento anomalo dopo la sostituzione dei cuscinetti o il rimontaggio del motore.

Durante la riparazione è necessario controllare non soltanto l’encoder stesso, ma anche le sue connessioni e il suo corretto posizionamento rispetto all’albero. La sostituzione dei cuscinetti associata a un intervento sul sistema di misura, senza un successivo controllo del suo posizionamento, può causare ulteriori problemi nel funzionamento dell’asse.

Test funzionale e test sotto carico

La riparazione non dovrebbe concludersi nel momento in cui il motore inizia a ruotare. La verifica finale dovrebbe comprendere il funzionamento del servomotore in condizioni controllate e l’osservazione del suo comportamento nell’intero intervallo operativo richiesto.

Durante la prova è necessario verificare in particolare:

• stabilità della velocità,
• funzionamento del sistema di feedback,
• funzionamento del freno,
• rumore e vibrazioni,
• temperatura,
• reazione alle variazioni di velocità,
• comportamento del servomotore sotto carico.

Il test del servomotore FANUC sotto carico riduce il rischio che il dispositivo superi una semplice prova al banco ma torni a generare problemi dopo essere stato installato nella macchina.

Come interpretare la misura della resistenza di isolamento?

La documentazione di assistenza FANUC classifica i risultati della misura dell’isolamento effettuata tra l’avvolgimento e la carcassa del motore utilizzando un misuratore da 500 V DC.

Resistenza di isolamento	Interpretazione
100 MΩ o più	condizione accettabile
10-100 MΩ	inizio del degrado dell’avvolgimento; consigliato un controllo periodico
1-10 MΩ	degrado significativo; richiesti monitoraggio specifico e ulteriore diagnostica
inferiore a 1 MΩ	risultato non accettabile secondo la documentazione del produttore

In assistenza, il risultato della misura dovrebbe essere interpretato insieme allo stato degli avvolgimenti e alla cronologia di funzionamento del dispositivo. Una bassa resistenza di isolamento può indicare la necessità di ulteriori verifiche, rigenerazione o riparazione dell’avvolgimento, e non soltanto della sostituzione di componenti meccanici.

Dove riparare FANUC A06B-2268-B605 e quando conviene la rigenerazione?

Come scegliere un centro di assistenza per servomotori FANUC?

Il FANUC A06B-2268-B605 dovrebbe essere affidato a un centro di assistenza in grado di intervenire sia sulla meccanica del motore sia sulla parte elettrica e sul sistema di misura. Una normale sostituzione dei cuscinetti presso un’officina specializzata in motori elettrici tradizionali potrebbe non essere sufficiente nel caso di un servomotore di precisione.

Presso RGB Elektronika è possibile richiedere la diagnostica, la riparazione e la rigenerazione dei servomotori FANUC. L’assistenza comprende anche sistemi di misura, cuscinetti, alberi, isolamento ed elementi meccanici, mentre i servomotori riparati vengono sottoposti a test funzionali su banchi di prova dedicati.

Cosa può comprendere la rigenerazione del A06B-2268-B605?

L’ambito della rigenerazione dipende dal risultato della diagnostica. Non tutti i guasti richiedono gli stessi interventi.

Area	Possibili interventi di assistenza
Cuscinetti	sostituzione dei cuscinetti, controllo delle sedi e nuova verifica del funzionamento del rotore
Albero	controllo dell’eccentricità, delle superfici di lavoro e degli elementi di accoppiamento
Avvolgimenti	diagnostica della resistenza e dell’isolamento, rigenerazione o riparazione degli avvolgimenti in base al danno
Freno	diagnostica meccanica ed elettrica, rigenerazione o sostituzione degli elementi danneggiati
AiAR128	diagnostica del feedback, controllo delle connessioni e del corretto posizionamento
Connettori	controllo di danni, contatti e continuità delle connessioni
Servomotore completo	test funzionale e verifica sotto carico

Quando conviene riparare il servomotore invece di sostituirlo?

La rigenerazione del FANUC A06B-2268-B605 è particolarmente indicata quando il danno riguarda componenti meccanici riparabili, il freno, il sistema di feedback o gli avvolgimenti, mentre la struttura di base del motore rimane efficiente.

La riparazione può essere vantaggiosa anche quando l’acquisto di un ricambio comporta lunghi tempi di consegna oppure richiede il reperimento di un dispositivo sul mercato dell’usato. In uno stabilimento produttivo, la decisione corretta dovrebbe essere presa non soltanto in base al prezzo del motore, ma anche al costo della produzione persa e al tempo previsto per ripristinare il funzionamento della macchina.

Se la rigenerazione non è tecnicamente giustificata, un’alternativa può essere l’acquisto di un dispositivo compatibile nuovo, rigenerato o usato. Nei sistemi più datati è inoltre possibile valutare la modernizzazione dell’azionamento o di una parte più ampia del sistema di automazione.

Come ridurre il fermo della produzione dopo un guasto?

In caso di guasto critico, la soluzione peggiore consiste nell’effettuare sostituzioni casuali consecutive senza confermare l’origine del problema. Un percorso più rapido consiste nel raccogliere i dati relativi al guasto e controllare contemporaneamente tutti i principali elementi della catena di azionamento.

• Annota il codice di allarme esatto e il momento in cui si presenta.
• Controlla la denominazione completa A06B-2268-B605 sulla targhetta identificativa.
• Annota se il problema si verifica durante l’avviamento, l’accelerazione, la decelerazione o sotto carico.
• Controlla i cavi di potenza e di feedback e lo stato dei connettori.
• Verifica che la meccanica dell’asse si muova correttamente.
• Affida il servomotore a una diagnostica completa.
• Dopo la riparazione, richiedi un test funzionale e una verifica sotto carico.

Se il fermo genera perdite elevate, è opportuno verificare parallelamente la disponibilità di un dispositivo sostitutivo. In questo modo è possibile confrontare il tempo necessario per la rigenerazione con la possibilità di riavviare rapidamente la macchina utilizzando un’altra unità.

Quali informazioni fornire al centro di assistenza prima della diagnostica?

Una richiesta di assistenza completa può velocizzare notevolmente la prima valutazione del dispositivo. Nel caso del FANUC A06B-2268-B605 è consigliabile inviare:

• una foto della targhetta identificativa,
• il numero completo A06B-2268-B605 con eventuali ulteriori sigle,
• il modello della macchina o del robot,
• il modello del controllo o del servoamplificatore, se noto,
• il codice di allarme,
• la descrizione del sintomo,
• l’informazione se il guasto è comparso improvvisamente o è peggiorato gradualmente,
• informazioni su precedenti riparazioni del motore,
• la data richiesta per il riavvio della produzione.

Devi riparare un FANUC A06B-2268-B605? Invia a RGB Elektronika una foto della targhetta identificativa, il codice di allarme e una breve descrizione del comportamento dell’asse. Il centro di assistenza può verificare l’entità del guasto, effettuare la diagnostica e proporre una riparazione, una rigenerazione o una soluzione sostitutiva adeguata alla situazione produttiva. –> Richiedi la riparazione
