Dove riparare un Indramat MKD112C-024-KG3-AN dopo un guasto macchina? Diagnostica rapida

La riparazione di un Indramat MKD112C-024-KG3-AN dovrebbe iniziare con una diagnostica completa del servomotore, non con la sostituzione “per tentativi” di un singolo componente. Nel modello MKD112C il problema può essere causato, tra l’altro, da cuscinetti, guarnizioni, avvolgimenti, freno o sistema di misura; per questo, dopo un guasto macchina, è opportuno controllare sia la parte elettrica sia quella meccanica, oltre al feedback.

I sintomi visibili sulla macchina non indicano sempre in modo univoco un guasto del motore stesso. Rumori, surriscaldamento, perdita di posizione, problemi con il freno o allarmi di feedback possono derivare da diversi componenti del servomotore, dai suoi collegamenti o dall’azionamento associato; per questo la diagnostica dell’Indramat MKD112C deve essere eseguita in modo sistematico.

Chiama: +48 717 500 983

Riparazione Indramat MKD112C-024-KG3-AN – sintomi di guasto e diagnostica del servomotore MKD112C

Come funziona il servomotore Indramat MKD112C-024-KG3-AN?

L’Indramat MKD112C-024-KG3-AN appartiene alla famiglia dei servomotori sincroni MKD prodotti con il marchio Rexroth Indramat, oggi Bosch Rexroth. È un servomotore a magneti permanenti con commutazione elettronica; la taglia 112 è la più grande della famiglia MKD, mentre la lettera C indica la terza delle quattro lunghezze del corpo motore.

Nella versione 112C il motore ha una flangia da 192 mm e un diametro di centraggio di 130 mm. Per la variante 024, il produttore indica tra l’altro una resistenza dell’avvolgimento di 0,44 Ω e un’induttanza di 6,7 mH misurate tra due fasi, mentre la corrente di picco del motore è di 120 A. Il servomotore funziona con un azionamento che utilizza i segnali del sistema di misura per la commutazione e la regolazione dell’asse.

La velocità nominale dell’MKD112C-024 è di 2500 giri/min, mentre quella massima è di 4000 giri/min. Il motore ha quattro coppie di poli, quindi alla velocità nominale la frequenza è di 167 Hz. La coppia continua a rotore fermo dipende dalle condizioni termiche: 38 Nm con raffreddamento naturale e aumento della temperatura della carcassa di 60 K, 43,5 Nm con aumento della temperatura dell’avvolgimento di 100 K e 57 Nm con raffreddamento superficiale.

La variante K indica un resolver con encoder assoluto multiturn integrato, che conserva la posizione assoluta per oltre 4096 giri, purché la batteria tampone sia efficiente. La versione contrassegnata dal numero 3 dispone di un freno di stazionamento da 70 Nm, rilasciato con una tensione di 24 V DC (±10%). Il freno serve a mantenere l’asse in posizione dopo l’interruzione dell’alimentazione e non per la normale frenatura del movimento.

Durante la diagnostica dell’MKD112C non è quindi sufficiente valutare soltanto gli avvolgimenti. Sono altrettanto importanti i cuscinetti, il paraolio dell’albero, il freno, i connettori, lo stato dei magneti, il sistema di misura e il suo corretto allineamento rispetto all’albero. Solo la combinazione di prove elettriche, meccaniche e funzionali permette di determinare l’effettivo ambito della riparazione.

Quali sono i sintomi di un guasto dell’Indramat MKD112C?

Lo stesso sintomo può avere diverse cause. Ad esempio, la perdita di posizione può dipendere dal sistema di misura o dalla batteria, un rumore può indicare l’usura dei cuscinetti e il surriscaldamento può essere conseguenza di un sovraccarico o di condizioni di raffreddamento peggiorate. Per questo la sostituzione del servomotore, dell’encoder o del freno senza misurazioni preliminari aumenta il rischio di costi inutili e di ulteriori fermi macchina.

È particolarmente consigliabile sottoporre un servomotore Indramat a diagnostica quando compare uno o più dei seguenti sintomi:

• rumore insolito durante il funzionamento o la rotazione dell’albero,
• vibrazioni percepibili dell’asse o peggioramento della regolarità di funzionamento,
• surriscaldamento eccessivo della carcassa del servomotore,
• errori di feedback segnalati dall’azionamento,
• perdita della posizione assoluta dopo lo spegnimento o il riavvio della macchina,
• avviso dell’azionamento relativo alla necessità di sostituire la batteria del sistema di misura,
• il freno non mantiene l’asse dopo l’interruzione dell’alimentazione,
• il freno non si rilascia dopo l’applicazione della tensione,
• funzionamento instabile dell’asse o problemi di commutazione,
• tracce di infiltrazione di olio, liquido refrigerante o altri contaminanti attraverso la tenuta dell’albero,
• asimmetria dei parametri elettrici delle fasi o risultati anomali delle misurazioni degli avvolgimenti,
• tensione BEMF indotta non corretta o asimmetria tra le fasi.

Prima dello smontaggio è utile annotare il momento esatto in cui si è verificato il guasto, i messaggi e gli allarmi dell’azionamento, il comportamento dell’asse sotto carico, la temperatura di esercizio e se il problema si presenta costantemente oppure solo dopo il riscaldamento. Sono utili anche le foto della targhetta e della designazione completa MKD112C-024-KG3-AN.

Rumore, vibrazioni o gioco sull’albero

Rumore e vibrazioni sono importanti segnali diagnostici, poiché il produttore indica una durata nominale dei cuscinetti di 30.000 ore nel rispetto delle forze radiali e assiali ammissibili. Il sovraccarico dell’asse o il funzionamento a temperature eccessive possono ridurre significativamente la durata dei cuscinetti.

Lo stato dei cuscinetti non dipende soltanto dal numero di ore di funzionamento. Sono importanti anche i carichi meccanici, la temperatura, lo stato del lubrificante, la pulizia delle alette di raffreddamento, l’equilibratura del rotore e la tenuta dell’albero. Una guarnizione usurata può consentire l’ingresso nel motore di liquido refrigerante, olio o trucioli, danneggiando altri componenti.

La diagnostica deve stabilire se la causa del rumore sia l’usura dei cuscinetti, un danno meccanico, uno squilibrio del rotore oppure effetti secondari dovuti all’ingresso di contaminanti all’interno del motore.

Se il servomotore MKD112C produce rumori o vibrazioni, è opportuno valutarne lo stato prima di proseguire l’utilizzo. La sola sostituzione dei cuscinetti senza controllare le tenute, il rotore e il sistema di misura potrebbe non eliminare la causa del problema.

Errori di feedback o perdita della posizione assoluta

La versione K utilizza un resolver con encoder assoluto multiturn integrato. Un errore di feedback, la perdita della posizione assoluta o un messaggio relativo alla batteria non significano automaticamente che sia necessario sostituire l’intero servomotore: occorre stabilire se il problema riguarda l’elettronica di misura, la batteria, il cablaggio, l’allineamento del sistema rispetto all’albero o un altro elemento dell’asse.

Contemporaneamente è necessario controllare lo stato dei connettori e dei cavi di misura, il comportamento dell’azionamento, la corretta lettura della posizione e l’allineamento meccanico del sistema di misura. Nell’elettronica del feedback sono memorizzati il tipo di motore e i parametri che l’azionamento legge all’avviamento.

È un errore interpretare un singolo allarme separatamente dall’intera catena di feedback. Se il sistema di misura è stato spostato meccanicamente rispetto all’albero, la semplice sostituzione di un componente senza una corretta regolazione può causare commutazione errata, coppia non corretta e assorbimento di corrente anomalo.

Il freno non mantiene l’asse o non si rilascia

L’MKD112C-024-KG3-AN utilizza un freno di stazionamento con coppia di 70 Nm. Viene rilasciato elettricamente: senza tensione si inserisce, mentre dopo l’applicazione di 24 V DC (±10%) dovrebbe rilasciarsi. I problemi di mantenimento o rilascio dell’asse possono dipendere dal freno stesso, dalla sua alimentazione oppure dall’usura meccanica.

Durante la diagnostica è necessario controllare l’alimentazione del freno, l’assorbimento di corrente, i tempi di funzionamento e l’effettiva coppia di mantenimento. Per questa versione il produttore indica un assorbimento di 1,29 A, un ritardo di inserimento di 53 ms e un ritardo di rilascio di 97 ms; la coppia deve essere confrontata con il valore di catalogo di 70 Nm.

Sostituire l’intero servomotore soltanto perché l’asse non viene mantenuto in posizione può essere prematuro. Prima bisogna distinguere un problema del freno da un problema del suo comando e confermare lo stato meccanico del motore.

Surriscaldamento eccessivo e peggioramento dei parametri di funzionamento

La temperatura influisce direttamente sul carico ammissibile del servomotore e sulla durata dei componenti meccanici. Nell’MKD112C i valori della coppia continua dipendono dal metodo di raffreddamento e dall’aumento di temperatura ammesso; per questo il surriscaldamento non deve essere valutato esclusivamente al tatto.

Una temperatura troppo elevata può accelerare il degrado del lubrificante nei cuscinetti e accompagnare sovraccarichi, condizioni di raffreddamento peggiorate o problemi elettrici. Se contemporaneamente compaiono vibrazioni, asimmetria delle fasi o valori BEMF anomali, la diagnostica deve comprendere sia la parte meccanica sia quella elettrica.

Il controllo dovrebbe comprendere la pulizia delle alette di raffreddamento, le condizioni ambientali, lo stato di cuscinetti e tenute, le misurazioni degli avvolgimenti e il confronto dei parametri elettrici delle fasi. Per interpretare correttamente i risultati è necessario tenere conto della specifica variante di raffreddamento del motore.

Come diagnosticare il servomotore Indramat MKD112C-024-KG3-AN?

La diagnostica dell’Indramat MKD112C dovrebbe combinare prove di isolamento e degli avvolgimenti, misurazione della tensione indotta BEMF, controllo del sistema di misura, valutazione di cuscinetti e tenute e test del freno. Solo dopo aver confrontato i risultati con i dati di catalogo è possibile stabilire se sia necessaria una riparazione meccanica, elettrica, una rigenerazione del feedback o un intervento più esteso.

Isolamento e avvolgimenti dello statore

La prima fase consiste in prove elettriche eseguite con un analizzatore professionale per motori. Il test ad alta tensione consente di valutare lo stato dell’isolamento e degli avvolgimenti dello statore, mentre i risultati delle misurazioni tra le fasi devono essere confrontati con i valori di catalogo della versione esaminata.

Per l’MKD112C-024 la documentazione tecnica indica una resistenza di 0,44 Ω e un’induttanza di 6,7 mH tra due fasi. Oltre ai valori stessi, sono importanti la simmetria delle fasi e l’assenza di segni di degrado dell’isolamento.

Tensione indotta BEMF e stato del circuito elettromagnetico

La misurazione della BEMF consente di verificare se, durante la rotazione dell’albero, il motore genera una tensione conforme alle caratteristiche di catalogo e se tutte le fasi si comportano in modo simmetrico. È una fase importante quando si sospetta un indebolimento dei magneti o un danneggiamento degli avvolgimenti.

Per l’MKD112C-024 la costante di tensione è di 145,5 V RMS per 1000 giri/min a una temperatura di 20 °C. Uno scostamento da questo valore o un’asimmetria tra le fasi può indicare un problema con i magneti o con l’avvolgimento e richiede ulteriori verifiche diagnostiche.

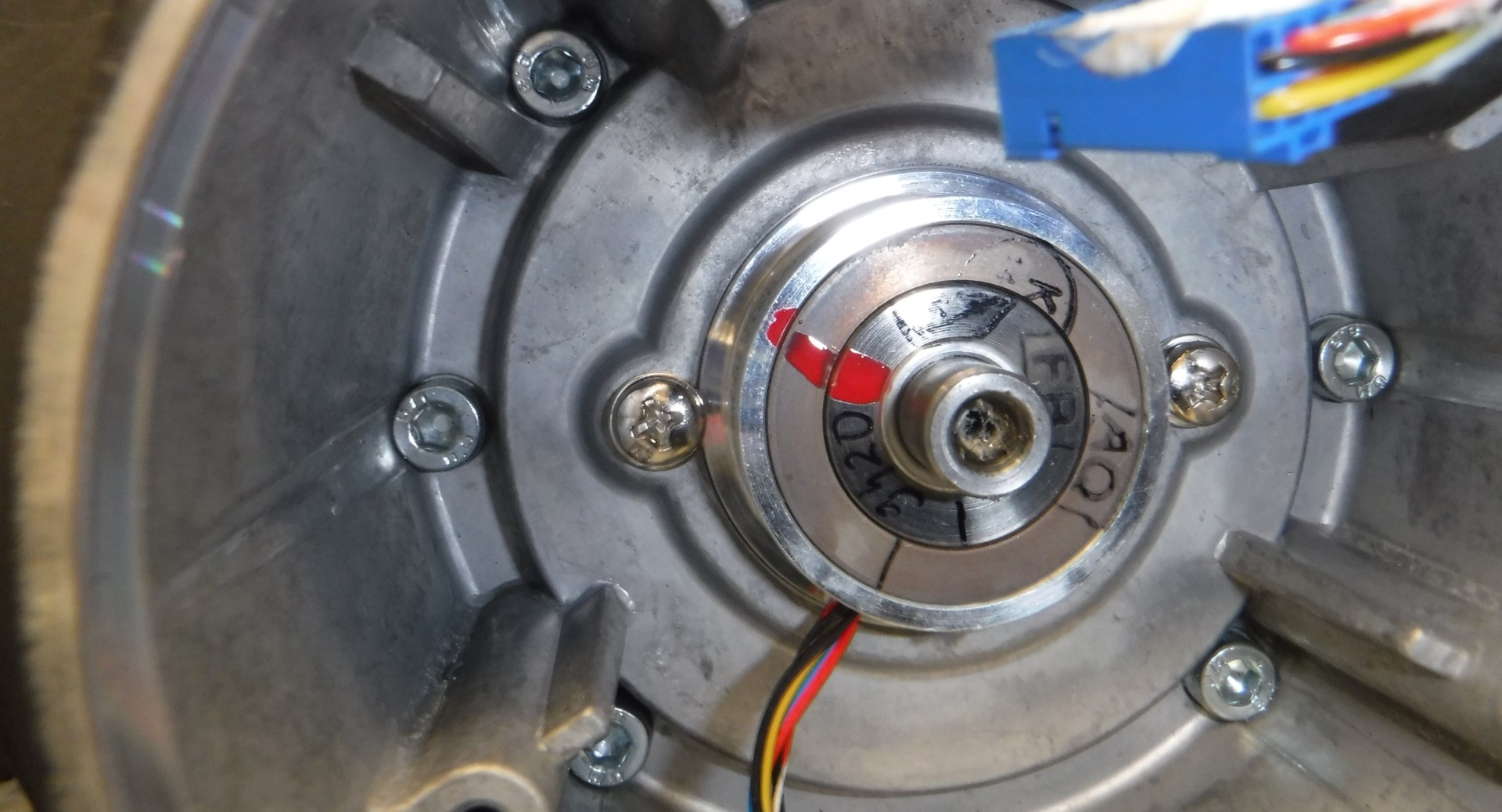

Sistema di misura K e regolazione rispetto all’albero

La variante K combina un resolver con un encoder assoluto multiturn. Il segnale di posizione è fondamentale per una corretta commutazione e regolazione del motore; per questo, dopo la riparazione o la sostituzione dei componenti del feedback, il sistema deve essere impostato nella corretta relazione rispetto all’albero.

L’azionamento utilizza le informazioni provenienti dal sistema di misura per determinare la posizione e controllare il motore. L’elettronica del feedback memorizza inoltre il tipo di motore e i parametri di regolazione e del motore letti automaticamente all’avviamento.

La diagnostica di questa catena comprende il controllo dell’elettronica di misura, della memoria della posizione assoluta, della batteria tampone, dei collegamenti e dei connettori, oltre all’allineamento meccanico del sistema rispetto all’albero. La durata nominale della batteria indicata dal produttore è di circa 10 anni.

I guasti in quest’area possono causare errori di feedback, perdita della posizione assoluta, necessità di una nuova procedura di riferimento, funzionamento instabile dell’asse o commutazione non corretta.

Il sistema di misura non deve essere sostituito per tentativi. Dopo ogni intervento è necessario verificare il suo corretto allineamento rispetto all’albero e il corretto funzionamento con l’azionamento.

Cuscinetti, tenute, freno ed equilibratura del rotore

Nella parte meccanica vengono valutati i cuscinetti, il paraolio dell’albero, le sedi e lo stato del rotore. Una tenuta usurata può consentire l’ingresso nel motore di olio, liquido refrigerante o trucioli, mentre cuscinetti sovraccaricati o surriscaldati possono avere una durata notevolmente inferiore alle 30.000 ore nominali.

Dopo la sostituzione dei componenti meccanici è importante equilibrare il rotore, poiché ciò limita le vibrazioni e riduce il carico sui nuovi cuscinetti. Separatamente è necessario verificare il freno da 70 Nm e il suo funzionamento a 24 V DC.

L’ambito della riparazione può comprendere la sostituzione di cuscinetti e tenute, la riparazione del freno, la sostituzione dei connettori, l’equilibratura del rotore, la sostituzione della batteria e la riparazione o sostituzione del sistema di misura con successiva regolazione.

Non ogni sintomo meccanico significa che l’avvolgimento sia danneggiato, così come un allarme dell’azionamento non dimostra automaticamente un guasto dell’elettronica del feedback. Il risultato dell’assistenza dovrebbe basarsi sulle misurazioni di tutti i componenti rilevanti e su un test funzionale finale.

Perché il codice completo MKD112C-024-KG3-AN è importante per la riparazione e la scelta di un ricambio?

Il codice completo riportato sulla targhetta descrive la versione meccanica, l’avvolgimento, il sistema di misura, l’albero, il freno e la direzione di uscita del connettore. Durante l’assistenza di un Indramat MKD112C e nell’acquisto di un ricambio, quindi, non è sufficiente che coincida soltanto la parte iniziale della sigla.

Nella sigla MKD112C-024-KG3-AN, le singole parti del codice indicano:

• MKD – la serie di servomotori sincroni a magneti permanenti con commutazione elettronica,
• 112C – la taglia costruttiva 112 e la lunghezza del corpo C; per questa versione la flangia è di 192 mm e il diametro di centraggio di 130 mm,
• 024 – il codice dell’avvolgimento che, insieme alla taglia e alla lunghezza, determina i parametri elettrici del motore,
• K – resolver con encoder assoluto multiturn integrato,
• G3 – albero liscio con paraolio e freno di stazionamento da 70 Nm,
• AN – uscita del connettore di potenza verso il lato A e versione standard.

Dati come 38 Nm di coppia continua a rotore fermo con raffreddamento naturale a 60 K, 2500 giri/min di velocità nominale, 4000 giri/min di velocità massima, resistenza di 0,44 Ω o costante di tensione di 145,5 V/1000 giri/min si riferiscono alla specifica versione MKD112C-024 e a determinate condizioni di misura. Non devono essere applicati automaticamente a ogni motore della famiglia Indramat MKD.

Quando si acquista un ricambio usato è necessario confrontare il codice completo, compresi il sistema di misura, il freno, l’albero e la direzione del connettore. Lo stesso motore può essere disponibile con uscita del connettore verso il lato A, B, a sinistra o a destra; per questo un esemplare apparentemente simile potrebbe non essere un ricambio adatto senza ulteriori verifiche.

Assistenza Indramat MKD112C dopo un guasto macchina – riparazione, rigenerazione o ricambio?

Quando conviene richiedere un intervento in loco sull’asse con Indramat MKD112C?

L’assistenza direttamente sulla macchina è particolarmente utile quando non è chiaro se la causa del fermo sia nel servomotore, nell’azionamento, nei cavi, nell’alimentazione del freno o nel feedback. In una situazione del genere, la sola diagnostica del motore smontato potrebbe non evidenziare un problema che si manifesta soltanto nella specifica configurazione dell’asse.

Sulla macchina è possibile confrontare i sintomi con gli allarmi dell’azionamento, controllare il comportamento dell’asse sotto carico, i collegamenti di potenza e di misura e le condizioni di lavoro. Questo aiuta a distinguere un guasto del servomotore da un problema dell’impianto o del servoazionamento associato.

È particolarmente utile valutare un intervento mobile quando:

• la macchina non si avvia e non è certo se il guasto riguardi il motore, l’azionamento o il cablaggio,
• gli errori di feedback compaiono solo dopo il collegamento del servomotore alla macchina,
• il guasto si manifesta soltanto sotto carico o dopo il riscaldamento dell’asse,
• l’asse perde la posizione assoluta o funziona in modo instabile,
• il freno non si rilascia o non mantiene l’asse nonostante il comando corretto,
• dopo una precedente sostituzione di componenti il problema continua a presentarsi,
• il costo del fermo macchina è elevato ed è necessario distinguere rapidamente un guasto del motore da un problema dell’intero asse.

Prima di smontare altri componenti è utile verificare i sintomi e le sigle complete. Ciò consente di ridurre il numero di sostituzioni per tentativi e di pianificare meglio la diagnostica del servomotore e dell’azionamento.

Riparare un Indramat MKD112C o acquistare un ricambio usato?

La riparazione dell’MKD112C originale può essere conveniente se la diagnostica conferma un guasto di componenti rigenerabili o sostituibili, come cuscinetti, tenute, freno, connettori, batteria o sistema di misura. La decisione finale dovrebbe dipendere dallo stato degli avvolgimenti, del rotore, dei magneti e della parte meccanica.

Il vantaggio della riparazione del proprio servomotore è il mantenimento della sua configurazione meccanica originale e del codice completo. Dopo una corretta riparazione, la regolazione del feedback e i test funzionali, il motore può tornare sullo stesso asse senza il rischio di incompatibilità legato a una variante scelta in modo errato.

Un ricambio usato può avere una storia operativa sconosciuta, cuscinetti usurati, una vecchia batteria del sistema di misura, una tenuta deteriorata oppure una diversa configurazione dell’albero, del freno o del connettore. La sola sigla MKD112C sulla carcassa non è sufficiente per confermare la compatibilità.

Prima dell’acquisto è necessario confrontare la sigla completa, in particolare 024, K, G3 e il suffisso AN/BN/LN/RN, oltre allo stato meccanico e al feedback. Se il motore originale è rigenerabile, conviene confrontare il costo della riparazione con il prezzo e il rischio di un ricambio usato.

Quando valutare la modernizzazione di un asse con Rexroth Indramat MKD?

La modernizzazione dovrebbe essere analizzata quando i guasti di un asse più datato si ripetono, l’accesso a componenti compatibili diventa problematico oppure la macchina deve continuare a lavorare per molti anni e il costo dei successivi fermi macchina inizia a superare i vantaggi del mantenimento della configurazione attuale.

Non si tratta però di una semplice sostituzione dell’MKD112C con un qualsiasi servomotore più recente. È necessario analizzare l’azionamento, il feedback, la meccanica dell’asse, coppie e velocità, il freno, i connettori, il cablaggio, il controllo e la modalità di messa in servizio dell’intero sistema.

Nel confronto tra riparazione, ricambio e modernizzazione è opportuno verificare almeno:

• lo stato degli avvolgimenti, dei magneti, dei cuscinetti, del freno e del sistema di misura dell’MKD112C attuale,
• la disponibilità di ricambi e varianti compatibili del servomotore,
• la coppia, la velocità e il ciclo di lavoro richiesti per l’asse,
• la compatibilità del feedback e del metodo di commutazione con l’azionamento,
• l’entità delle modifiche meccaniche, elettriche e software necessarie per la modernizzazione,
• il costo complessivo del fermo macchina, della riparazione, della messa in servizio e della futura manutenzione della macchina.

Il componente più economico non significa sempre la decisione con il costo complessivo più basso. In pratica è necessario considerare anche il tempo di fermo, il rischio di un nuovo guasto, il tempo di messa in servizio dopo la sostituzione e la disponibilità di assistenza e ricambi negli anni successivi.

Cosa preparare prima della diagnostica del servomotore MKD112C e dell’asse della macchina?

Dati precisi nella richiesta di assistenza consentono di stabilire più rapidamente se il problema riguarda il servomotore stesso, il sistema di misura, il freno o i componenti associati. La sigla completa è particolarmente importante, poiché le diverse varianti MKD112C presentano configurazioni differenti.

Prima di contattare l’assistenza è utile preparare:

• una foto completa della targhetta del servomotore,
• il codice tipo completo, ad es. MKD112C-024-KG3-AN,
• foto dei connettori di potenza e del feedback,
• una descrizione dei sintomi: rumore, vibrazioni, surriscaldamento, perdita di posizione o problema del freno,
• il contenuto degli allarmi e dei messaggi segnalati dall’azionamento,
• l’informazione se il guasto si manifesta immediatamente, dopo il riscaldamento o soltanto sotto carico,
• informazioni sugli ultimi interventi di assistenza sull’asse, sul motore o sul cablaggio,
• foto di eventuali perdite, contaminazioni e danni meccanici,
• l’informazione se l’albero ruota liberamente e se si avvertono rumori insoliti,
• la sigla dell’azionamento associato, se il problema riguarda l’intero asse.

Le misurazioni nei circuiti di potenza, le prove ad alta tensione e gli interventi su una macchina in funzione devono essere eseguiti esclusivamente da personale con qualifiche e attrezzature adeguate. Prove non corrette possono danneggiare il servomotore, l’azionamento o creare un pericolo per gli operatori.

Come ridurre il rischio di un nuovo fermo macchina con Indramat MKD112C?

La durata del servomotore è influenzata dai carichi meccanici, dalla temperatura, dalla pulizia del sistema di raffreddamento e dalla tenuta dell’albero. Alette di raffreddamento sporche aumentano la temperatura, peggiorando le condizioni di lavoro del lubrificante nei cuscinetti, mentre un carico radiale o assiale eccessivo ne riduce la durata.

L’MKD112C ha un grado di protezione IP65 a condizione che i cavi di alimentazione e di misura siano correttamente installati, classe di isolamento F e una temperatura ambiente ammessa di 0-40 °C. Nella pianificazione dell’utilizzo è inoltre necessario tenere conto dell’altitudine massima di installazione di 1000 m s.l.m. e dei requisiti dello specifico sistema di raffreddamento.

Per gli assi critici è utile valutare un controllo preventivo del servomotore, la preparazione di un ricambio verificato, la rigenerazione di un’unità usata di scorta oppure un piano di modernizzazione in caso di problemi con la disponibilità futura dei ricambi. I componenti Indramat non utilizzati possono inoltre essere destinati a valutazione o acquisto anziché essere conservati senza informazioni sul loro stato tecnico.

In caso di guasto dell’MKD112C-024-KG3-AN possiamo iniziare dalla diagnostica e definire l’ambito dei lavori successivi in base ai risultati delle misurazioni. La riparazione può comprendere la parte meccanica, gli avvolgimenti, il freno, il sistema di misura, la regolazione, l’equilibratura e i test funzionali; in caso di problemi più estesi è possibile valutare anche un ricambio o una soluzione di modernizzazione. Invia la sigla completa, le foto e una descrizione dei sintomi. Richiedi la riparazione
