Dove riparare rapidamente il servomotore integrato Schneider Electric ISH070? Assistenza ISH070

È consigliabile affidare il servomotore integrato Schneider Electric ISH070 a un centro specializzato nell’automazione e nell’elettronica industriale, in grado di controllare non solo la sezione motore, ma anche l’elettronica integrata del servoazionamento, l’encoder SinCos, la comunicazione SERCOS e il cavo ibrido. In caso di arresto della macchina, è opportuno scegliere un centro che offra la presa in carico prioritaria del dispositivo, una diagnostica rapida e informazioni chiare sulla possibilità di riparazione e sull’entità degli interventi necessari.

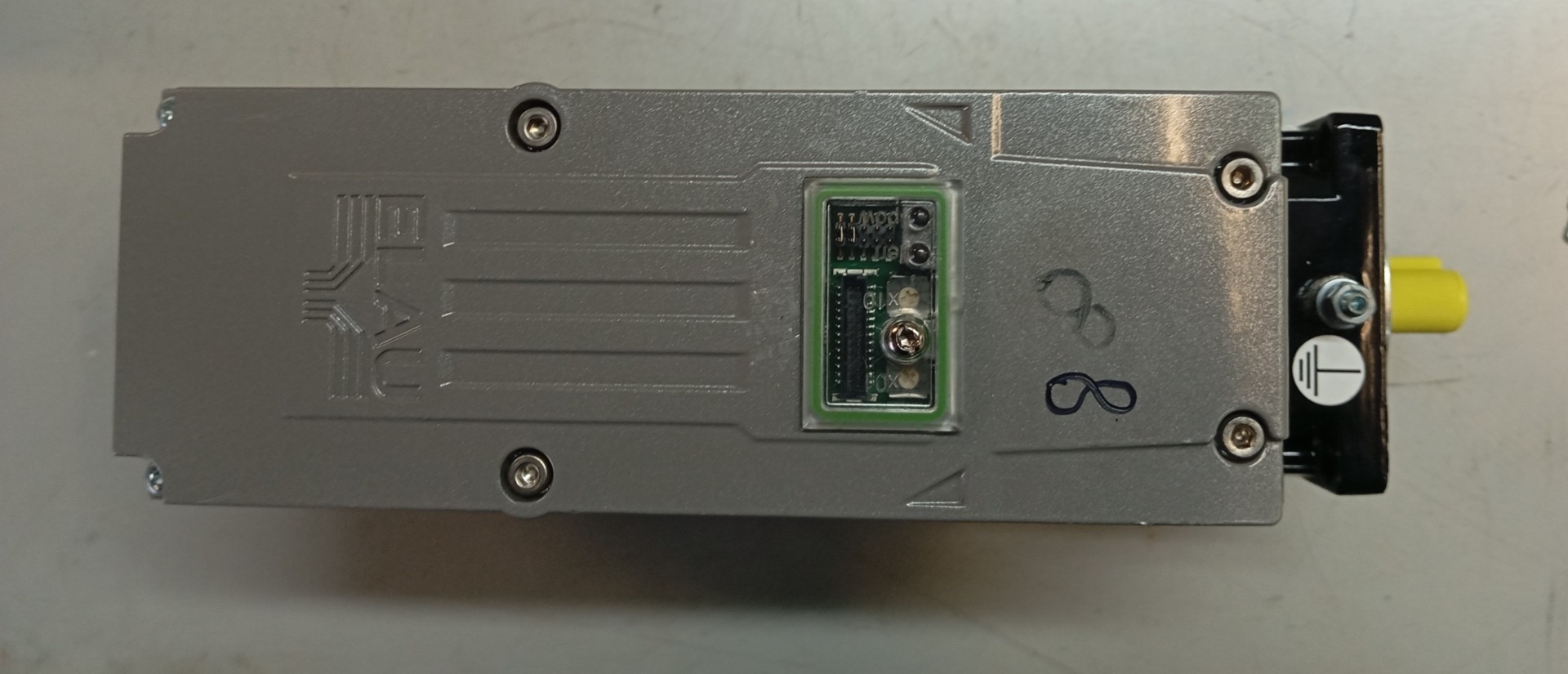

Il modello ISH070/60011/0/0/00/0/00/10/00, noto anche come ELAU PacDrive iSH070, non è un normale motore. Si tratta di un servomodulo intelligente nel quale un motore sincrono è abbinato all’elettronica del servoazionamento e a un sistema di rilevamento della posizione. Per questo motivo, una diagnosi corretta richiede competenze sia nella tecnologia degli azionamenti sia nell’elettronica industriale.

Il tuo servomotore integrato Schneider Electric ISH070 è guasto? Inviaci la sigla completa del dispositivo, una descrizione dei sintomi e i codici di errore. Verificheremo la possibilità di eseguire la diagnostica e la riparazione con priorità.

Chiama: +48 717 500 983

Dove far riparare Schneider Electric ISH070 e come scegliere il centro di assistenza giusto?

Quando si cercano espressioni come riparazione Schneider Electric ISH070, assistenza Schneider Electric ISH070, assistenza ISH070 o dove riparare un servomotore integrato, è necessario verificare l’effettiva portata della diagnostica offerta dal fornitore. La sola misurazione della resistenza degli avvolgimenti non è sufficiente per valutare un dispositivo così complesso.

Nel modello ISH070, la possibile origine del problema può essere il motore, il sistema di misura, l’elettronica di potenza, la sezione di controllo, la comunicazione SERCOS, l’alimentazione a 24 V, il segnale Inverter Enable oppure l’infrastruttura esterna dei collegamenti. Un centro di assistenza professionale dovrebbe essere in grado di distinguere questi scenari prima di decidere se procedere con la riparazione.

Quali caratteristiche deve avere un centro di assistenza Schneider Electric ISH070?

Un centro che prende in carico un servomotore integrato Schneider Electric ISH070 deve disporre di esperienza nella diagnostica degli azionamenti, dell’elettronica industriale e dei sistemi di rilevamento della posizione. È importante anche conoscere l’architettura ELAU PacDrive, nella quale il servomodulo funziona, tra gli altri elementi, con l’alimentatore PS-5 e le scatole di distribuzione DB-5.

Quando si sceglie il fornitore, è opportuno verificare se la diagnostica comprende:

• l’ispezione visiva dell’alloggiamento, dell’albero, dei collegamenti e del connettore ibrido,
• le misurazioni elettriche degli avvolgimenti del motore,
• il controllo dello stato dell’isolamento e della simmetria tra le fasi,
• la verifica dell’elettronica di alimentazione e di controllo,
• il controllo dell’encoder multigiro SinCos SKM36,
• l’analisi del percorso di comunicazione SERCOS,
• il controllo degli elementi meccanici, compresi l’albero e i cuscinetti,
• la valutazione della possibilità di effettuare un test funzionale dopo la riparazione.

Un altro criterio importante è il metodo di comunicazione con il reparto di manutenzione. Dopo la diagnostica, il cliente dovrebbe ricevere informazioni precise sul guasto rilevato, sulla possibile portata della riparazione e sui rischi associati all’ulteriore utilizzo del dispositivo.

Cosa deve significare la modalità di riparazione rapida dell’ISH070?

La modalità rapida non deve significare l’omissione delle misurazioni o la riduzione del processo a scapito della qualità. In pratica, dovrebbe consistere nell’assegnazione di un’elevata priorità al dispositivo, nell’avvio rapido della diagnostica e in una decisione efficiente sulle fasi successive.

Un percorso rapido ben organizzato può comprendere:

• un’analisi preliminare della richiesta prima ancora della consegna del modulo,
• la presa in carico prioritaria del dispositivo per la diagnostica,
• il controllo delle cause di guasto più probabili,
• la comunicazione al cliente dei risultati e della possibile portata della riparazione,
• l’inizio dei lavori dopo l’accettazione delle condizioni,
• il controllo dei parametri e il test finale dopo la riparazione.

In caso di arresto della linea di produzione, non conta soltanto il tempo necessario per eseguire il servizio. È molto importante stabilire rapidamente se l’origine del problema sia realmente l’ISH070 oppure il cavo ibrido, il modulo di alimentazione, la scatola di distribuzione, la configurazione dell’indirizzo o le interferenze nella comunicazione.

La macchina è ferma e sospetti un guasto dell’ISH070? Comunica al centro di assistenza la sigla completa del dispositivo, la descrizione del comportamento dell’asse e le informazioni sugli allarmi. Ciò consente di orientare più rapidamente le prime fasi della diagnostica.

Quali informazioni fornire al centro di assistenza prima della spedizione del dispositivo?

Una descrizione dettagliata del guasto può velocizzare notevolmente la riparazione. La semplice indicazione “il motore non funziona” non permette di distinguere un guasto elettronico da un errore di comunicazione, un problema dell’encoder o un’anomalia nell’impianto della macchina.

È opportuno allegare alla richiesta:

• la sigla completa del modello, ad esempio ISH070/60011/0/0/00/0/00/10/00,
• il tipo di macchina e l’applicazione dell’asse,
• la descrizione del momento in cui si è verificato il guasto,
• i codici di errore visualizzati nel sistema di controllo,
• lo stato dei LED “pow” ed “err”,
• l’indicazione se il problema si presenta in modo continuo o intermittente,
• la descrizione di riparazioni precedenti o di eventi come sovratensioni, infiltrazioni di liquidi o surriscaldamento,
• l’indicazione se sono stati controllati il cavo ibrido e gli altri componenti del sistema PacDrive.

Prima dello smontaggio, la macchina deve essere protetta contro l’avviamento accidentale e devono essere rispettate le procedure previste dalla documentazione del produttore e dalle norme di sicurezza applicabili nello stabilimento. Nel circuito di potenza è presente una tensione di 560 V DC, pertanto gli interventi devono essere eseguiti da personale qualificato.

Come si svolgono la diagnostica e la riparazione del servomotore integrato ISH070?

Che cos’è ELAU PacDrive iSH070 e quale funzione svolge nella macchina?

ELAU PacDrive iSH070 è un servomodulo intelligente che combina un motore sincrono con l’elettronica integrata del servoazionamento. Questa soluzione consente di trasferire una parte del sistema di azionamento dall’armadio elettrico direttamente sulla macchina. In questo modo si riduce il numero di dispositivi separati installati centralmente, ma allo stesso tempo il guasto di un singolo modulo può interessare diverse aree interconnesse.

Nel sistema PacDrive, il servomodulo funziona con elementi responsabili dell’alimentazione e della distribuzione dei segnali, tra cui l’alimentatore PS-5 e le scatole DB-5. Energia, comunicazione, tensione di controllo a 24 V e segnali della funzione Inverter Enable vengono trasmessi attraverso il sistema di collegamenti ibridi.

Il modello ISH070/60011/0/0/00/0/00/10/00 dispone di una flangia di grandezza 070, una velocità nominale di 6000 giri/min e una coppia ad albero fermo di 1,1 Nm. Questa versione è dotata di un encoder multigiro SinCos SKM36 e non dispone di un freno di stazionamento.

Quali sintomi possono indicare un guasto dell’ISH070?

I sintomi dipendono dalla parte del servomodulo o del sistema che è stata danneggiata. Non tutti gli allarmi indicano la necessità di riparare il motore stesso. Alcuni problemi possono essere collegati al cavo, alla schermatura, all’indirizzo SERCOS o all’alimentazione.

Tra i segnali che richiedono una diagnostica rientrano:

• impossibilità di avviare l’asse,
• azionamento non pronto al funzionamento,
• errori di comunicazione SERCOS,
• indicazione “err” attiva,
• perdita intermittente della comunicazione,
• perdita o instabilità delle informazioni sulla posizione,
• deviazioni incontrollate della posizione dell’asse,
• problemi durante l’azzeramento o la ricerca del riferimento,
• vibrazioni o funzionamento irregolare del motore,
• surriscaldamento eccessivo dell’alloggiamento,
• rumore meccanico insolito,
• arresto dell’asse durante l’accelerazione,
• errori che si presentano dopo il riscaldamento del dispositivo,
• tracce di surriscaldamento, corrosione, umidità o danni al connettore.

I guasti intermittenti sono particolarmente importanti. Il dispositivo può funzionare dopo un riavvio e successivamente segnalare nuovamente un errore dopo il riscaldamento, una variazione del carico o un movimento dinamico. Un simile comportamento richiede una diagnostica più approfondita rispetto a un controllo occasionale dei parametri di base.

L’assenza di comunicazione SERCOS indica sempre un guasto del servomodulo?

No. L’assenza di comunicazione SERCOS non indica sempre un guasto interno del Schneider Electric ISH070. La causa può essere anche un cavo ibrido danneggiato, una schermatura non corretta, una messa a terra inadeguata, un problema del connettore, un indirizzo errato dell’azionamento o un guasto di un altro elemento del sistema PacDrive.

Ogni azionamento del sistema deve avere un indirizzo SERCOS univoco. Indirizzi duplicati, una configurazione errata o problemi di continuità dei collegamenti possono impedire al sistema di controllo di rilevare correttamente il dispositivo.

Prima di inviare il modulo al centro di assistenza, è opportuno controllare, se le procedure aziendali e l’infrastruttura disponibile lo consentono:

• lo stato del cavo ibrido,
• la continuità della schermatura,
• i collegamenti di protezione e la messa a terra,
• lo stato dei connettori su entrambe le estremità del cavo,
• l’impostazione dell’indirizzo SERCOS,
• la presenza della tensione di controllo,
• gli altri dispositivi che funzionano nella stessa architettura.

Questi controlli aiutano a evitare che venga smontato un servomodulo perfettamente funzionante mentre la vera causa del guasto rimane nella macchina.

Quali elementi devono essere controllati durante la diagnostica?

La diagnostica dell’ISH070 deve comprendere l’intero servomodulo. A causa della struttura integrata, la sezione motore non deve essere analizzata separatamente dall’elettronica, dall’encoder e dal percorso di comunicazione.

Diagnostica dell’elettronica del servoazionamento

L’elettronica integrata è responsabile del controllo del motore e della comunicazione con il sistema PacDrive. La diagnostica può comprendere un’ispezione visiva per individuare surriscaldamento, componenti danneggiati, corrosione, contaminazioni e tracce di sovratensione.

È necessario controllare anche il percorso di alimentazione, l’elettronica di potenza, i circuiti di controllo e i circuiti responsabili della comunicazione e dei segnali di abilitazione al funzionamento. La portata delle misurazioni deve essere adattata ai sintomi segnalati dall’utilizzatore.

Controllo del motore, degli avvolgimenti e della parte meccanica

Gli avvolgimenti del motore sono collegati a stella. Per il modello descritto, la resistenza tra le fasi è pari a 10,4 Ω alla temperatura di 20 °C, mentre l’induttanza tra le fasi è pari a 38,8 mH. Le misurazioni devono tenere conto delle condizioni di temperatura e servire principalmente a valutare la simmetria e a rilevare eventuali differenze tra le fasi.

Il controllo meccanico deve comprendere lo stato dell’albero, la resistenza al movimento, i giochi, i cuscinetti e le tracce di sovraccarico. Il modello dispone di un albero con diametro di 11 mm e tolleranza k6. Rumori insoliti, vibrazioni, una maggiore resistenza o tracce di danneggiamento della superficie dell’albero possono indicare un problema meccanico.

Verifica dell’encoder SinCos SKM36

L’encoder multigiro SinCos SKM36 integrato memorizza la posizione su un intervallo di 4096 giri. Genera 128 periodi del segnale sinusoidale e cosinusoidale per ogni giro, consentendo di determinare con precisione la posizione dell’albero.

Il limite di errore del valore assoluto digitale è pari a ±5,3 minuti d’arco, mentre l’errore di interpolazione dei segnali è definito in ±1,3 minuti d’arco.

I problemi dell’encoder possono manifestarsi con perdita di posizione, errori durante l’avviamento, posizionamento instabile o arresto dell’asse. La diagnostica deve tenere conto sia dello stato del sistema di misura stesso sia della qualità dei segnali, dei collegamenti interni e della comunicazione con l’elettronica dell’azionamento.

Controllo del cavo ibrido, della schermatura e della comunicazione

Il connettore ibrido trasmette l’alimentazione del circuito di potenza, la tensione di controllo a 24 V, la comunicazione e i segnali Inverter Enable. Il danneggiamento di un singolo conduttore o contatto può quindi provocare sintomi simili a quelli di un guasto interno del servomodulo.

È necessario prestare attenzione ai danni meccanici del cavo, alla contaminazione del connettore, alle tracce di umidità, ai contatti piegati o bruciati e alla perdita di continuità della schermatura. Una schermatura o una messa a terra inadeguate possono aumentare la sensibilità del sistema alle interferenze elettromagnetiche.

Quali interventi possono essere eseguiti durante la riparazione dell’ISH070?

La portata della riparazione dipende dal risultato della diagnostica e dalla disponibilità dei componenti appropriati. A seconda del tipo di danno, gli interventi possono riguardare l’elettronica di controllo, l’elettronica di potenza, il sistema di misura, i collegamenti interni o la parte meccanica.

Una procedura tipica comprende:

• l’identificazione della versione esatta del dispositivo,
• l’ispezione visiva e la documentazione dello stato iniziale,
• le misurazioni della sezione motore,
• la diagnostica dell’elettronica e dei circuiti di alimentazione,
• la verifica dell’encoder,
• il controllo dei collegamenti e del connettore ibrido,
• la localizzazione dell’area danneggiata,
• l’esecuzione degli interventi di riparazione possibili,
• il controllo dopo la riparazione,
• la preparazione delle informazioni per il cliente.

Se il danno non è economicamente conveniente da riparare o non può essere eliminato, il centro di assistenza deve informare chiaramente il cliente delle limitazioni. Una diagnostica affidabile è utile anche quando consente di escludere il servomodulo come origine del problema e di indirizzare le successive attività sull’impianto della macchina.

In che modo un guasto dell’ISH070 influisce sulla produzione?

I servomoduli ISH070 sono utilizzati in applicazioni che richiedono movimenti rapidi, precisi e ripetibili. La coppia massima di 3,5 Nm consente di utilizzare temporaneamente una coppia superiore durante l’accelerazione dell’asse. Un guasto può quindi manifestarsi soprattutto durante cicli di lavoro dinamici.
A seconda della struttura della macchina, un modulo guasto può causare:

• l’arresto di un singolo asse,
• la perdita di sincronizzazione dei movimenti,
• l’arresto di una sezione di trasporto o confezionamento,
• difficoltà durante il cambio formato della macchina,
• una riduzione dell’efficienza produttiva,
• la comparsa di difetti qualitativi,
• ritardi nell’esecuzione del piano di produzione,
• l’aumento dei costi del reparto di manutenzione.

In caso di guasto, non conta quindi soltanto il prezzo del servizio, ma anche la rapidità di avvio della diagnostica, l’accesso alle conoscenze tecniche e la possibilità di individuare con precisione l’area danneggiata.

Come inviare Schneider Electric ISH070 in riparazione?

Se il dispositivo provoca l’arresto dell’asse, segnala errori di comunicazione o non mantiene correttamente la posizione, è opportuno inviarlo alla diagnostica il prima possibile. Alla richiesta devono essere allegati la sigla completa, la descrizione dei sintomi, i codici di errore e le informazioni sulle condizioni nelle quali si è verificato il guasto.

RGB Elektronika esegue riparazioni di dispositivi per l’automazione e l’elettronica industriale. La trasmissione di informazioni precise sul Schneider Electric ISH070 consente di valutare la richiesta in modo più efficiente e di preparare il dispositivo per il processo diagnostico appropriato.

Contattaci e invia l’ISH070/60011/0/0/00/0/00/10/00 per la verifica. Nel messaggio indica il numero del modello, il tipo di macchina, la descrizione del guasto e specifica se il dispositivo è responsabile dell’arresto di una linea di produzione. —> Richiedi la riparazione
