Dove riparare l’inverter Carel PSD1024400 per evitare fermi di produzione? Servizio express Carel PSD1

Dove riparare un inverter Carel PSD1024400? Preferibilmente presso il servizio di elettronica industriale RGB Elektronika, in grado di diagnosticare rapidamente un azionamento Carel PSD1, verificarne l’alimentazione, lo stadio di potenza, il raffreddamento, la comunicazione RS485/Modbus e gli allarmi di funzionamento tipici. Nel caso di impianti HVAC/R, compressori, pompe e ventilatori, il tempo di reazione è fondamentale, perché un inverter Carel PSD1 guasto può fermare non solo un singolo dispositivo, ma l’intero processo tecnologico.

Carel PSD1024400 è un convertitore di frequenza della serie Power+ Speed Drive PSD1. Il dispositivo viene utilizzato principalmente per il controllo di compressori con motori PM brushless BLDC/BLAC sensorless, nonché di motori asincroni. In pratica, ciò significa che un suo guasto può essere particolarmente critico negli stabilimenti in cui raffreddamento, ventilazione, sistemi di compressione o impianti di processo devono lavorare senza lunghe interruzioni.

Hai un inverter Carel PSD1024400 guasto? Contatta RGB Elektronika e richiedi una diagnosi. Ti aiuteremo a stabilire se il dispositivo è riparabile e come ripristinare il funzionamento dell’impianto nel più breve tempo possibile.

Chiama: +48 717 500 983

Carel PSD1024400 – quando un guasto dell’inverter PSD1 ferma l’impianto?

Che cos’è l’inverter Carel PSD1024400 e dove viene utilizzato?

Carel PSD1024400 è un inverter destinato al controllo della velocità di rotazione del motore. Nella serie Carel Power+ Speed Drive PSD1, dispositivi di questo tipo vengono utilizzati principalmente nei sistemi HVAC/R, cioè nella refrigerazione, climatizzazione, ventilazione e negli impianti con compressori.

Il modello PSD1024400 può funzionare con motori PM brushless e motori asincroni in modalità V/f. Consente di configurare, tra le altre cose, il profilo di velocità, la frequenza minima e massima, le rampe di accelerazione e decelerazione e la modalità di arresto. Nelle applicazioni con compressori, la corretta impostazione di questi parametri è molto importante, perché un avviamento non corretto o una configurazione errata possono causare sovraccarichi, allarmi e funzionamento instabile dell’impianto.

Per i reparti di manutenzione, questo significa che un guasto del PSD1024400 non è solo un problema di un singolo inverter. È un potenziale rischio di arresto del sistema di raffreddamento, riduzione dell’efficienza del processo o fermo di una parte della produzione.

Parametri principali del Carel PSD1024400 in fase di diagnosi

Quando si invia il dispositivo in assistenza, è utile conoscere i dati tecnici di base del modello. Carel PSD1024400 funziona con alimentazione 380–480 Vac ±10%, 50/60 Hz, trifase. La sua corrente nominale di uscita è 24 A, mentre la potenza di uscita è 14 kW. Per questo modello il produttore indica una corrente di ingresso di 30 A e una protezione sotto forma di fusibile o interruttore di tipo B 40 A.

Il dispositivo dispone di morsetti di alimentazione L1/L, L2/N, L3, uscita motore U, V, W, messa a terra PE, ingresso PTC per il controllo della temperatura del motore, uscita relè, ingresso di sicurezza STO e comunicazione RS485/Modbus. Tramite Modbus possono essere gestiti comandi Run/Stop, reset degli allarmi, impostazione della frequenza e configurazione dei parametri di lavoro.

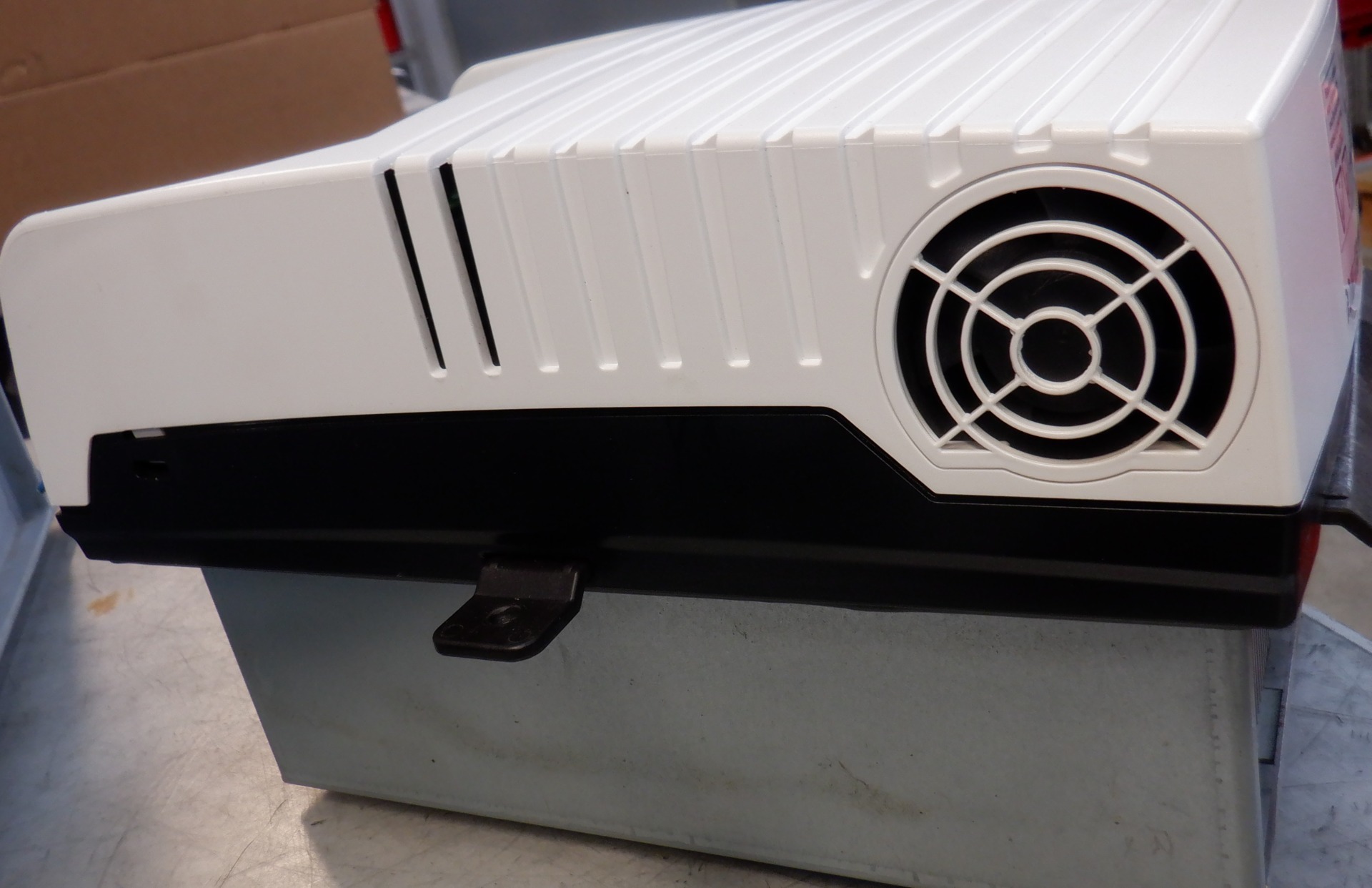

PSD1024400 è una versione con dissipatore alettato e raffreddamento ad aria forzata. Ha dimensioni del telaio di circa 268 × 173 × 168 mm e un peso di circa 4,1 kg. Nella pratica di assistenza è importante non solo verificare l’elettronica stessa, ma anche valutare lo stato del raffreddamento, lo sporco del dissipatore, il funzionamento delle ventole e le condizioni di montaggio nell’armadio di comando.

Inverter Carel PSD1 guasto – sintomi da non ignorare

Un inverter Carel PSD1 guasto può manifestare sintomi gradualmente oppure fermare improvvisamente l’impianto. In entrambi i casi, una reazione rapida riduce il rischio di ulteriori danni al motore, al compressore, ai cavi di alimentazione o ai sistemi di controllo.

I sintomi tipici dei problemi con Carel PSD1024400 includono:

• l’inverter non avvia il motore o il compressore,
• il dispositivo segnala un allarme subito dopo l’avvio,
• l’azionamento si spegne durante il funzionamento sotto carico,
• si verificano errori di comunicazione RS485/Modbus,
• compaiono allarmi di sovracorrente o sovraccarico,
• l’inverter si surriscalda nell’armadio di comando,
• l’impianto funziona in modo instabile dopo una sovratensione o un’interruzione dell’alimentazione,
• l’ingresso STO rimane aperto e blocca il funzionamento dell’azionamento,
• dopo il reset l’allarme ritorna al successivo tentativo di avvio.

Se l’inverter Carel PSD1024400 ferma l’impianto o segnala allarmi ricorrenti, non conviene effettuare ulteriori riavvii senza diagnosi. Ogni successivo tentativo di lavoro con uno stadio di potenza danneggiato, un motore sovraccarico o un problema di isolamento può aumentare l’entità dei danni.

Allarmi Overcurrent, Overvoltage, Ground fault ed errori di comunicazione

Carel PSD1024400 dispone di protezioni contro cortocircuito, sovraccarico, sovracorrente, guasto verso terra, sovratensione, sottotensione, surriscaldamento dell’azionamento e del motore e perdita di comunicazione. Nella pratica di assistenza, particolare attenzione viene posta ad allarmi come Overcurrent, Motor overload, Overvoltage, Undervoltage, Drive overtemperature, Motor overtemperature, Data communication fault, STO input open e Ground fault.

L’allarme Overcurrent può indicare sovraccarico, cortocircuito, problema del motore, parametri di avviamento errati oppure danneggiamento degli elementi di potenza. Overvoltage e Undervoltage suggeriscono problemi di alimentazione, sovratensioni, cali di tensione o funzionamento non corretto del circuito DC. Ground fault richiede il controllo dell’isolamento del motore, del cavo motore, dei morsetti U/V/W e della messa a terra PE.

Un errore Data communication fault può derivare da problemi lato RS485, configurazione Modbus, controllore principale, cablaggio o dalla stessa interfaccia di comunicazione dell’inverter. Per questo motivo, la diagnosi del PSD1024400 dovrebbe includere sia la sezione di potenza, sia i segnali di controllo e la comunicazione.

Surriscaldamento del PSD1024400 e problemi di raffreddamento

La versione PSD1024400 utilizza un dissipatore alettato e raffreddamento ad aria forzata. Se nell’armadio di comando manca un adeguato flusso d’aria, il dissipatore è sporco, la ventola funziona in modo non corretto oppure le distanze di montaggio sono troppo ridotte, l’inverter può segnalare allarmi di temperatura e spegnersi sotto carico.

Il surriscaldamento è particolarmente rischioso nelle applicazioni che lavorano a lungo, ciclicamente o a temperatura ambiente elevata. In tali condizioni, l’usura dei componenti elettronici può accelerare e il dispositivo inizia a funzionare in modo instabile ancora prima di un guasto completo.

Se il PSD1024400 segnala Drive overtemperature o Motor overtemperature, è opportuno controllare il prima possibile il raffreddamento, la ventilazione dell’armadio, il carico del motore e lo stato dell’inverter stesso. Una diagnosi rapida può prevenire un fermo più lungo.

Servizio express Carel PSD1 – diagnosi, riparazione e riduzione del fermo

Cosa controllare prima di inviare l’inverter Carel PSD1024400 in assistenza?

Prima che l’inverter Carel PSD1024400 venga inviato in assistenza, il reparto manutenzione può effettuare alcuni controlli di base. Questo consente di descrivere meglio il problema e accelerare la diagnosi.

In primo luogo, vale la pena controllare:

• alimentazione trifase 380-480 Vac all’ingresso dell’inverter,
• stato dei fusibili, delle protezioni e dell’interruttore di tipo B 40 A,
• collegamenti L1/L2/L3 e U/V/W,
• correttezza della messa a terra PE,
• stato del cavo motore e dei morsetti,
• isolamento del motore e dei cavi di alimentazione del motore,
• funzionamento delle ventole e libera circolazione dell’aria nel dissipatore,
• sporco all’interno dell’armadio di comando,
• attività dell’ingresso STO,
• comunicazione RS485/Modbus,
• codici di allarme salvati nel sistema di controllo.

Se il dispositivo lavora in un’applicazione con compressore, è molto importante anche sapere a quale carico compare l’errore: all’avvio, durante l’accelerazione, dopo il raggiungimento della frequenza impostata, durante la frenata o dopo un funzionamento prolungato.

Più precisa è la descrizione dei sintomi, più rapidamente è possibile restringere la causa del guasto. Quando si invia il dispositivo in assistenza, vale la pena indicare il modello PSD1024400, la descrizione dell’applicazione, il codice di allarme, le condizioni di lavoro e l’informazione se il problema è comparso dopo una sovratensione, un’interruzione dell’alimentazione, un surriscaldamento, una revisione dell’impianto o la sostituzione del motore.

Come si svolge la diagnosi dell’inverter Carel PSD1 in assistenza?

Il servizio express Carel PSD1 dovrebbe iniziare con la verifica dello stato del dispositivo, l’ispezione visiva delle schede elettroniche, il controllo del circuito di alimentazione e dello stadio di potenza. Nel caso di inverter come Carel PSD1024400, è importante anche controllare gli elementi responsabili del raffreddamento, della comunicazione, degli ingressi di sicurezza e del controllo della temperatura del motore.

Durante la diagnosi in assistenza si analizzano, tra l’altro:

• tracce di surriscaldamento, sovratensione, allagamento o sporco,
• stato del sistema di alimentazione e del circuito intermedio,
• elementi di potenza responsabili del controllo dell’uscita U/V/W,
• circuiti di controllo e comunicazione RS485/Modbus,
• ingresso STO e segnali che bloccano il funzionamento dell’azionamento,
• ingresso PTC responsabile del controllo della temperatura del motore,
• ingresso PTC responsabile del controllo della temperatura del motore,
• funzionamento delle ventole e stato del dissipatore,
• reazione del dispositivo al reset degli allarmi e ai comandi di controllo.

In caso di allarmi ricorrenti, non basta cancellare l’errore. È importante stabilire se la causa si trova nell’inverter stesso, nel motore, nel cavo motore, nei parametri dell’applicazione, nell’alimentazione o nella comunicazione con il sistema superiore.

Quando ha senso riparare il PSD1024400 e quando conviene cercare un ricambio?

La riparazione dell’inverter Carel PSD1024400 ha senso soprattutto quando il dispositivo è adattato a una specifica applicazione, possiede una configurazione di lavoro definita ed è responsabile di una parte importante del processo. La sostituzione con un altro dispositivo può richiedere una configurazione aggiuntiva, verifica della compatibilità, adeguamento dei parametri del motore, della comunicazione Modbus e test con l’impianto.

Il servizio Carel PSD1 è una buona soluzione quando:

• l’inverter non è disponibile subito come parte nuova,
• il tempo di consegna del ricambio è più lungo del fermo accettabile,
• il dispositivo ha una configurazione salvata importante per il funzionamento dell’impianto,
• il guasto riguarda elementi riparabili o sostituibili,
• lo stabilimento vuole ridurre il costo della sostituzione dell’intero azionamento,
• è necessario ripristinare rapidamente il funzionamento del compressore, della pompa o del ventilatore.

L’acquisto di un ricambio va preso in considerazione quando i danni sono estesi, il dispositivo è meccanicamente distrutto, la riparazione non sarebbe conveniente oppure lo stabilimento necessita di un secondo esemplare come protezione della produzione. Nella pratica, la soluzione migliore è spesso combinare entrambe le azioni: riparare l’inverter attuale e preparare una scorta per il futuro.

Se non sei sicuro che la riparazione del Carel PSD1024400 sia conveniente, inizia dalla diagnosi. Solo dopo la valutazione dello stato del dispositivo è possibile confrontare in modo affidabile il costo della riparazione, il tempo di fermo e l’eventuale acquisto di un ricambio.

Dove riparare un inverter Carel PSD1024400 rapidamente e in sicurezza?

Conviene affidare l’inverter Carel PSD1024400 a un servizio che conosce le reali condizioni di lavoro dei sistemi di azionamento industriali e comprende che, per il reparto manutenzione, gli aspetti più importanti sono il tempo di reazione, una diagnosi concreta e un’informazione chiara sulla possibilità di ripristinare il dispositivo.

In RGB Elektronika ci occupiamo di diagnosi e riparazione di elettronica industriale, inclusi inverter utilizzati nei sistemi HVAC/R, sistemi con compressori, pompe, ventilatori e impianti di produzione. Nel caso di dispositivi come Carel PSD1 analizziamo i sintomi del guasto, lo stato dell’elettronica, il sistema di alimentazione, la comunicazione, il raffreddamento e i segnali di protezione.

Il servizio express Carel PSD1 aiuta a ridurre il rischio di un lungo fermo, soprattutto quando il dispositivo è responsabile del funzionamento di un sistema critico. Per la produzione è importante non solo eliminare il guasto, ma anche stabilire cosa possa averlo causato: sovratensione, surriscaldamento, sporco, danneggiamento del cavo motore, problema di isolamento, errore di comunicazione o sovraccarico dell’applicazione.

Hai un inverter Carel PSD1024400 guasto? Contatta il servizio e descrivi i sintomi: codice di allarme, condizioni di lavoro, momento in cui si è verificato l’errore e informazioni sull’alimentazione e sull’applicazione. È il primo passo verso una diagnosi rapida e la riduzione del fermo nello stabilimento. —> Richiedi la riparazione
