Dove riparare Bosch Rexroth KSM01.2B-041C-42N-M1-HG2-SE-NN-D7-NN-FW dopo un guasto? Servizio per servomotori integrati in tutta la Polonia

Dove riparare Bosch Rexroth KSM01.2B-041C-42N-M1-HG2-SE-NN-D7-NN-FW dopo un guasto? La soluzione migliore è inviare il dispositivo a un servizio di automazione industriale specializzato nella diagnostica e nella riparazione di servomotori integrati, non solo di motori standard o inverter tradizionali. Questo modello Bosch Rexroth appartiene alla famiglia Rexroth IndraDrive Mi e combina in un’unica unità la parte motore, l’elettronica di azionamento e la sezione di controllo, perciò richiede un approccio di assistenza completo.

Bosch Rexroth KSM01.2B-041C-42N-M1-HG2-SE-NN-D7-NN-FW lavora normalmente in sistemi multiasse decentralizzati, dove il guasto di un solo azionamento può fermare l’intera macchina o linea di produzione. In una situazione simile contano non solo la riparazione, ma anche una diagnostica rapida, la valutazione della convenienza della rigenerazione e la possibilità di ottenere una valutazione express.

Hai un guasto Bosch Rexroth KSM e la produzione è ferma? Contatta RGB Elektronika – eseguiremo la diagnostica, valuteremo l’entità dei danni e proporremo le successive attività di assistenza.

Chiama: +48 717 500 983

Bosch Rexroth KSM01.2B-041C-42N-M1-HG2-SE-NN-D7-NN-FW – cosa sapere prima dell’invio in assistenza?

Che cos’è il servoazionamento decentralizzato Rexroth IndraDrive Mi KSM?

Bosch Rexroth KSM01.2B-041C-42N-M1-HG2-SE-NN-D7-NN-FW è un servoazionamento decentralizzato della famiglia Rexroth IndraDrive Mi. Il sistema IndraDrive Mi comprende, tra gli altri, servoazionamenti decentralizzati KSM, cioè servomotori sincroni basati sulla tecnologia Rexroth IndraDyn S, integrati con un convertitore e una sezione di controllo.

In pratica, questo significa che KSM non è un comune motore che può essere valutato solo tramite una misurazione di base degli avvolgimenti. È un sistema di azionamento integrato in cui sono importanti sia la parte meccanica sia l’elettronica di potenza, il controllo, l’encoder, il freno di stazionamento, i collegamenti di sistema e la comunicazione con il sistema di automazione superiore.

Questa costruzione consente di realizzare sistemi multiasse compatti e decentralizzati, ma allo stesso tempo fa sì che il guasto possa avere origini diverse. Il problema può riguardare il motore, il convertitore, il sistema di alimentazione, l’encoder, il freno, il cavo ibrido, la comunicazione SERCOS oppure le condizioni operative nell’applicazione.

Per questo motivo, in caso di guasto Bosch Rexroth KSM, è opportuno evitare la sostituzione casuale dei componenti. Prima è necessaria una diagnostica affidabile dell’azionamento, che mostri la reale causa del problema.

Che cosa significa il codice KSM01.2B-041C-42N-M1-HG2-SE-NN-D7-NN-FW?

La designazione completa KSM01.2B-041C-42N-M1-HG2-SE-NN-D7-NN-FW contiene molte informazioni importanti per il servizio. Questa variante ha taglia 041, lunghezza C e avvolgimento indicato come 42. Secondo la documentazione, la designazione a due cifre dell’avvolgimento moltiplicata per 100 si riferisce alla velocità nominale della variante di avvolgimento, quindi in questo modello la designazione 42 corrisponde alla variante 4200 giri/min.

La lettera N indica il raffreddamento per convezione naturale. La variante M1 indica un encoder ottico multigiro con rilevamento assoluto della posizione nell’intervallo di 4096 giri motore. È un aspetto importante nella diagnostica, perché i sintomi di guasto possono riguardare non solo l’azionamento nel suo complesso, ma anche il posizionamento, il segnale di feedback, la perdita del riferimento o problemi di lettura della posizione.

Nel codice tipo, la parte H indica il collegamento per il cavo ibrido, G indica un albero liscio, mentre 2 indica una versione con freno di stazionamento. La comunicazione superiore in questa variante è realizzata tramite SERCOS RS422. La designazione NN nell’opzione di sicurezza indica l’assenza di tale opzione, mentre D7 indica una tensione di collegamento DC 750 V.

Hai difficoltà a identificare la variante esatta Bosch Rexroth KSM? Invia la designazione completa dalla targhetta – ti aiuteremo a determinare con quale versione del dispositivo hai a che fare e quale ambito diagnostico sarà necessario.

Dati tecnici principali di Bosch Rexroth KSM01.2B-041C-42N-M1-HG2-SE-NN-D7-NN-FW

Per la variante KSM01.2B-041C-42N con freno di stazionamento, la documentazione indica il grado di protezione IP65 e la temperatura di esercizio con dati nominali nell’intervallo 0–40°C. Il modello è conforme a UL 508 C e alla norma canadese C22.2 No. 14-05. La massa di questa versione è 5,8 kg, mentre il livello medio di pressione sonora a PDC_cont è inferiore a 75 dB(A).

L’ingresso nominale della tensione di controllo rientra nell’intervallo 30–42 V, mentre l’assorbimento nominale di potenza dall’ingresso della tensione di controllo è pari a 27,5 W. Sul lato della parte di potenza, la tensione nominale di ingresso è DC 540–750 V, la capacità nel circuito DC è 0,012 mF, e le frequenze di commutazione consentite sono 4 kHz e 8 kHz.

Anche i parametri di azionamento di questo modello sono importanti durante la valutazione dello stato tecnico. La potenza nominale per un tempo di funzionamento superiore a 10 minuti è 495 W, mentre le perdite di potenza a corrente continua e potenza continua del bus DC sono 70 W. La coppia continua a fermo 60 K è 2,2 Nm, la coppia massima è 9,4 Nm, la corrente massima è 6,8 A, e la velocità massima di rotazione è 5500 min⁻¹.

Questi dati sono importanti non solo per il servizio, ma anche per il reparto manutenzione. Consentono di valutare se l’azionamento ha lavorato nel campo consentito, se potrebbe essere stato sovraccaricato, se le condizioni ambientali erano conformi alla documentazione e se il guasto poteva derivare da problemi applicativi.

Se Bosch Rexroth KSM ha lavorato in condizioni difficili, è stato esposto a sovraccarichi o ha iniziato a segnalare errori dopo il riscaldamento, conviene ordinare una diagnostica prima che l’asse si arresti completamente.

Cavo ibrido RKH e comunicazione SERCOS RS422 – perché sono importanti durante la riparazione?

Il modello KSM01.2B-041C-42N-M1-HG2-SE-NN-D7-NN-FW è predisposto per lavorare in un sistema con cavo ibrido RKH. Secondo la documentazione, questo cavo sostituisce i cavi separati di alimentazione motore, encoder, tensione di controllo, scambio segnali e SERCOS.

È un’informazione di assistenza molto importante. Sintomi che a prima vista sembrano indicare un danneggiamento dell’azionamento stesso possono derivare da problemi del cavo ibrido, schermatura, messa a terra, comunicazione o collegamenti di sistema. Nei sistemi multiasse, disturbi o interruzioni di comunicazione possono causare funzionamento instabile, errori asse, arresti ciclo o perdita del riferimento.

Per questo motivo, la diagnostica dell’azionamento Bosch Rexroth dovrebbe includere non solo l’unità KSM stessa, ma anche il contesto del suo funzionamento nel sistema Rexroth IndraDrive Mi. Il servizio dovrebbe considerare il metodo di collegamento, lo stato dei connettori, la comunicazione SERCOS RS422, le tensioni di alimentazione e le condizioni operative nella macchina.

Non sai se il problema riguarda l’azionamento, il cavo ibrido o la comunicazione? Invia il dispositivo in diagnostica – una verifica rapida può ridurre i tempi di fermo ed evitare l’acquisto non necessario di un nuovo componente.

Servizio per servomotori integrati Bosch Rexroth – quando richiedere una riparazione?

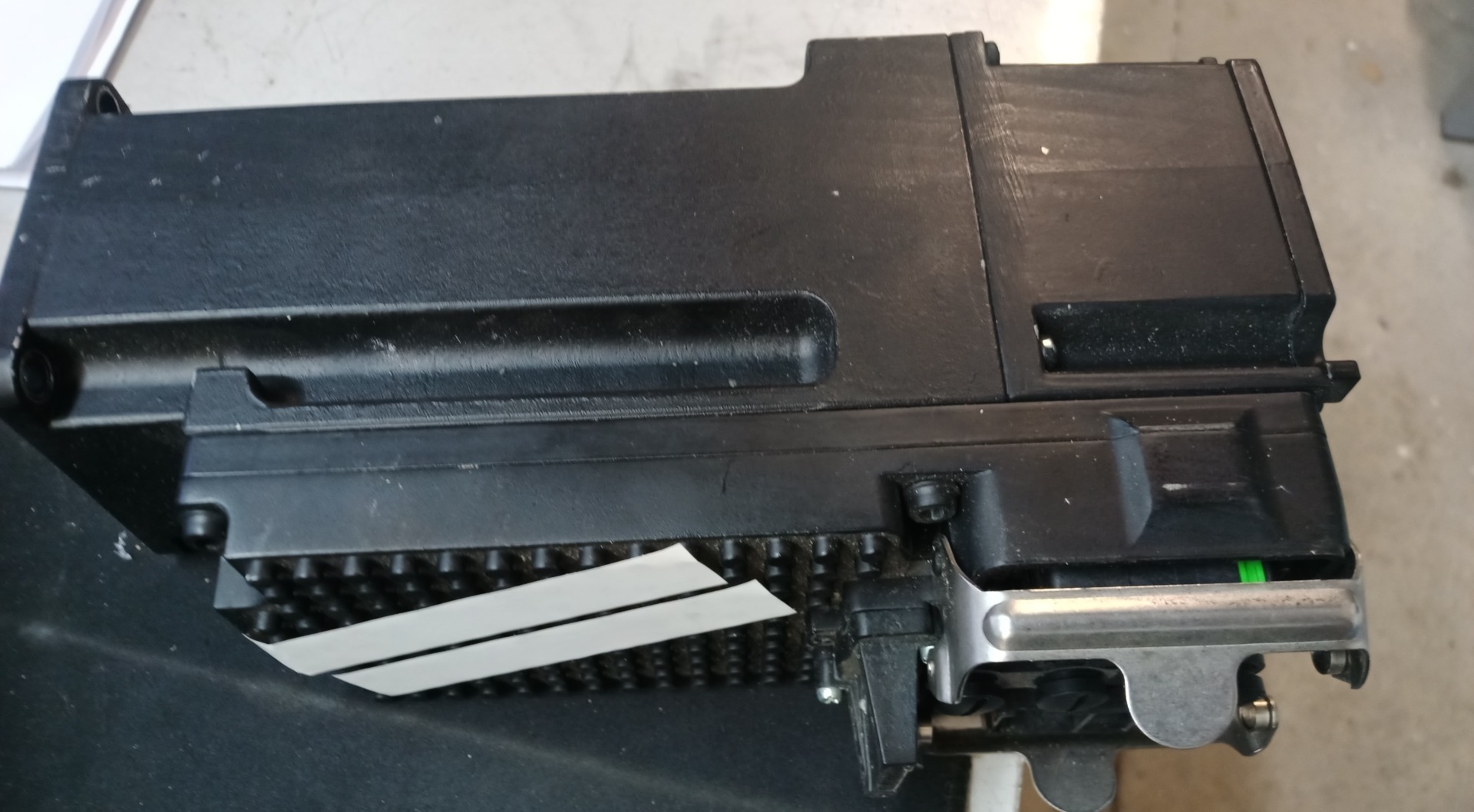

Bosch Rexroth KSM dopo guasto – sintomi da non ignorare

Bosch Rexroth KSM01.2B-041C-42N-M1-HG2-SE-NN-D7-NN-FW dopo un guasto può mostrare sintomi diversi, a seconda di quale parte del sistema è stata danneggiata. Il problema può comparire subito dopo l’avviamento, solo dopo il riscaldamento, sotto carico oppure in un momento specifico del ciclo macchina.

Tra i sintomi da non ignorare rientrano soprattutto: assenza di prontezza dell’azionamento, arresto dell’asse, errori di comunicazione, perdita di posizione, funzionamento instabile, problemi di riferimento, surriscaldamento, rumori insoliti, mancata risposta al controllo, errori lato encoder o funzionamento errato del freno di stazionamento.

Nel caso degli azionamenti integrati è particolarmente importante ricordare che un solo sintomo può avere diverse cause possibili. Ad esempio, un problema di posizionamento può derivare dall’encoder, dalla comunicazione, dal controllo, da disturbi, dal cavo ibrido oppure dall’elettronica dell’azionamento stesso. Per questo una diagnostica rapida e precisa è più importante della sostituzione di componenti “per prova”.

Freni di stazionamento in Bosch Rexroth KSM – quando possono essere la fonte del problema?

La variante Bosch Rexroth KSM01.2B-041C-42N-M1-HG2-SE-NN-D7-NN-FW è una versione con freno di stazionamento. Per questa variante, la documentazione indica una coppia frenante di 4,0 Nm, un tempo di serraggio di 25 ms e un tempo di rilascio di 35 ms.

È importante tuttavia ricordare che il freno di stazionamento non è destinato alla protezione delle persone né al funzionamento come freno di servizio. Il suo compito non è arrestare regolarmente il movimento di lavoro nell’applicazione. Se il freno viene utilizzato in modo non conforme alla destinazione, può causare usura, surriscaldamento, problemi di sblocco o mantenimento errato dell’asse.

I sintomi di problemi al freno possono includere difficoltà nell’avvio dell’asse, errori durante la partenza, rumori insoliti, risposta ritardata, mancato rilascio del freno oppure comportamento incontrollato dell’asse dopo l’arresto. In una situazione simile è necessaria una diagnostica che consenta di determinare se il problema riguarda il freno stesso, il controllo, l’alimentazione o la meccanica dell’applicazione.

Se sospetti un problema con il freno di stazionamento in Bosch Rexroth KSM, non avviare forzatamente il dispositivo. Invia l’azionamento in diagnostica e verifica se è possibile la riparazione o la rigenerazione.

Diagnostica dell’azionamento Bosch Rexroth – cosa dovrebbe controllare il servizio?

Una diagnostica professionale dell’azionamento Bosch Rexroth dovrebbe comprendere tutte le aree chiave del dispositivo. Nel caso di KSM01.2B-041C-42N-M1-HG2-SE-NN-D7-NN-FW non è sufficiente controllare solo la parte motore. È necessario valutare l’elettronica di potenza, la sezione di controllo, l’encoder multigiro, il freno di stazionamento, i connettori, i percorsi di alimentazione e la comunicazione.

Il servizio dovrebbe inoltre verificare se il dispositivo ha lavorato in condizioni conformi alla documentazione. Sono importanti la temperatura ambiente, il raffreddamento per convezione naturale, il collegamento corretto del cavo ibrido RKH, la messa a terra, la struttura del sistema e i parametri di alimentazione.

Il processo diagnostico può includere ispezione visiva, analisi dei danni, controllo dei connettori, misurazioni elettriche, verifica dell’isolamento, test dei percorsi di alimentazione, valutazione dello stato dell’elettronica, verifica dell’encoder, test del freno e test funzionali. Solo dopo tale analisi è possibile stabilire in modo affidabile se il dispositivo è idoneo alla riparazione e quale sarà l’ambito dei lavori.

Hai bisogno di una risposta rapida per sapere se Bosch Rexroth KSM può essere riparato? Invia il dispositivo a RGB Elektronika – prepareremo la diagnostica e il preventivo di riparazione.

Preventivo express di riparazione Bosch Rexroth e rischio di fermo produzione

Per il reparto manutenzione, il problema più importante non è l’azionamento danneggiato in sé, ma il tempo di fermo macchina. Il guasto di un servomotore integrato in un sistema multiasse può fermare l’intero processo, ritardare l’esecuzione degli ordini, aumentare i costi di produzione e imporre interventi di emergenza da parte del servizio e degli acquisti.

Per questo motivo, in molti casi è fondamentale un preventivo express di riparazione Bosch Rexroth. Una diagnostica rapida consente di stabilire se il dispositivo può essere riparato, se conviene cercare un ricambio funzionante oppure se è necessaria una soluzione temporanea durante il ripristino dell’azionamento.

La riparazione express di un servomotore Bosch Rexroth ha la massima importanza quando il dispositivo lavora in una parte critica della linea e non è disponibile un ricambio a magazzino. In una situazione simile, inviare rapidamente l’azionamento al servizio può essere più conveniente rispetto a una lunga ricerca di una parte nuova o all’acquisto di un componente non verificato dal mercato secondario.

La linea è ferma a causa di un guasto Bosch Rexroth? Chiedi una diagnostica express e un preventivo di riparazione. Prima il dispositivo arriva in assistenza, prima è possibile prendere una decisione sulle azioni successive.

Riparazione, manutenzione o acquisto di un ricambio – cosa scegliere?

Dopo un guasto Bosch Rexroth KSM vengono considerate più spesso tre possibilità: riparare il dispositivo attuale, acquistare un componente funzionante oppure sostituirlo con una parte nuova. Ognuna di queste soluzioni può avere senso, ma la decisione dovrebbe derivare dalla diagnostica, non da supposizioni.

La riparazione di un servomotore integrato è una buona soluzione quando il danno può essere eliminato in tempi e costi ragionevoli e il dispositivo, dopo il servizio, può tornare al lavoro in sicurezza. La manutenzione di un servomotore integrato è particolarmente utile durante fermi tecnologici pianificati, quando l’obiettivo è ridurre il rischio di guasto e individuare problemi prima del fermo produzione.

L’acquisto di un ricambio può essere la scelta migliore quando il dispositivo presenta danni estesi, la riparazione non è conveniente oppure la produzione deve essere riavviata immediatamente. In molti stabilimenti una soluzione pratica è combinare entrambe le azioni: riavviare rapidamente la macchina con un componente sostitutivo e riparare il Bosch Rexroth KSM danneggiato come scorta di magazzino.

Per il reparto acquisti sono importanti prezzo e disponibilità, ma per la manutenzione è altrettanto importante la certezza tecnica. Per questo, prima della decisione di sostituzione, vale la pena eseguire una diagnostica che mostri lo stato reale del dispositivo e permetta di evitare costi inutili.

Dove riparare Bosch Rexroth KSM01.2B-041C-42N-M1-HG2-SE-NN-D7-NN-FW?

Se stai cercando dove riparare Bosch Rexroth KSM01.2B-041C-42N-M1-HG2-SE-NN-D7-NN-FW dopo un guasto, scegli un servizio che comprenda la specificità dei servomotori integrati e dei dispositivi che lavorano nei sistemi di automazione industriale. In questo modello sono importanti non solo i parametri del motore, ma anche l’elettronica di azionamento, la sezione di controllo, la comunicazione SERCOS RS422, l’encoder multigiro, il freno di stazionamento e il cavo ibrido RKH.

RGB Elektronika supporta clienti industriali, aiutando i reparti manutenzione, produzione, assistenza e acquisti in situazioni di emergenza e durante i fermi pianificati. Puoi inviare il dispositivo per diagnostica, riparazione, manutenzione o preventivo, per determinare rapidamente il modo migliore di ripristinare l’efficienza della macchina.

Al momento della richiesta vale la pena preparare la designazione completa del dispositivo, una descrizione dei sintomi, le informazioni sulla macchina, le circostanze del guasto ed eventuali messaggi di errore. In questo modo la diagnostica dell’azionamento Bosch Rexroth sarà più rapida e la decisione di riparazione o sostituzione più precisa.

Hai bisogno di assistenza per Bosch Rexroth KSM01.2B-041C-42N-M1-HG2-SE-NN-D7-NN-FW? Invia il dispositivo a RGB Elektronika e chiedi informazioni su diagnostica, riparazione e preventivo express. –> Ordina la riparazione

Chiama: +48 717 500 983
