Dove eseguire la diagnostica Siemens SINUMERIK PCU 50 per sistemi CNC a Wrocław?

La diagnostica Siemens SINUMERIK PCU 50 per sistemi CNC a Wrocław può essere eseguita presso RGB Elektronika, dove vengono controllati computer industriali Siemens, dispositivi Siemens Sinumerik, componenti HMI, alimentazione, supporti dati, comunicazione e sintomi di guasto che influiscono sul funzionamento della macchina CNC. Questa diagnostica è particolarmente importante quando l’interfaccia operatore si blocca, il sistema non si avvia correttamente, la macchina perde la comunicazione, compaiono errori di lettura del disco oppure il funzionamento della macchina utensile diventa instabile.

Siemens SINUMERIK PCU 50 non è un normale computer da ufficio racchiuso in un contenitore industriale. È un computer industriale Siemens PCU 50 specializzato che, nei sistemi CNC, è responsabile del livello operatore, della visualizzazione, della gestione dei programmi tecnologici, della comunicazione e della cooperazione con gli altri elementi del controllo numerico. In pratica, il suo guasto può fermare la produzione con la stessa efficacia di un servoazionamento danneggiato, un controllore PLC, un pannello HMI, un alimentatore o una scheda di controllo servo Siemens Sinumerik.

Per il reparto manutenzione, la cosa più importante è stabilire rapidamente se il problema riguarda il PCU 50 stesso, il sistema HMI, il disco, l’alimentazione, la comunicazione con la NCU o un altro elemento dell’automazione della macchina. Per questo la diagnostica Siemens SINUMERIK PCU 50 deve combinare l’analisi dell’elettronica, del sistema operativo, della configurazione della macchina, dei supporti dati e delle connessioni industriali.

Non rischiare la perdita dei dati della macchina CNC. Richiedi la diagnostica Siemens SINUMERIK PCU 50 prima di sostituire il dispositivo.

Chiama: +48 717 500 983

Siemens SINUMERIK PCU 50 nel sistema CNC: di cosa è responsabile e perché il suo guasto ferma la produzione?

Che cos’è Siemens SINUMERIK PCU 50 e quale ruolo svolge nel sistema CNC?

Siemens SINUMERIK PCU 50, cioè Personal Computer Unit, è un computer industriale utilizzato, tra l’altro, nei sistemi di controllo numerico Siemens Sinumerik 840D. Il suo compito è gestire funzioni operatore e di comunicazione di alto livello che consentono all’operatore, al tecnologo e al service di lavorare con la macchina CNC in modo chiaro e controllato.

Il PCU 50 è responsabile, tra l’altro, di:

• visualizzazione dei processi di lavorazione sull’interfaccia HMI,
• gestione del software HMI Advanced, ShopMill o ShopTurn,
• gestione dei programmi tecnologici CNC,
• memorizzazione dei dati macchina, degli archivi e delle configurazioni,
• comunicazione di rete tramite Ethernet,
• cooperazione con sistemi superiori, ad esempio MES o ERP,
• comunicazione con gli altri elementi del sistema Siemens Sinumerik,
• avvio di strumenti ingegneristici e diagnostici direttamente sulla macchina.

In molti stabilimenti produttivi, il PCU 50 è il punto centrale del lavoro dell’operatore. Su di esso vengono visualizzate schermate operative, tabelle utensili, programmi di lavorazione, allarmi, dati macchina e funzioni legate alla preparazione del processo. Se il computer industriale Siemens PCU 50 inizia a funzionare in modo instabile, l’operatore può perdere l’accesso a funzioni di controllo chiave, anche se la sezione di azionamento della macchina rimane funzionante.

PCU 50, NCU, HMI e PLC: quali elementi bisogna distinguere durante la diagnostica?

Una diagnostica Siemens PCU 50 efficace richiede di distinguere le funzioni dei singoli elementi del sistema CNC. Nei sistemi Siemens Sinumerik, il PCU 50 coopera con il modulo NCU, il controllo PLC, gli azionamenti, i pannelli operatore, i moduli I/O, gli encoder e la comunicazione industriale. Un sintomo visibile sullo schermo HMI non significa sempre che siano danneggiati lo schermo stesso o il software operatore.

La NCU è responsabile delle attività in tempo reale, della logica dei movimenti della macchina, dell’interpolazione e del controllo del processo di lavorazione. Il PCU 50 gestisce invece il livello operatore, la visualizzazione, i programmi tecnologici, i dati e la comunicazione dell’utente con il sistema. Il PLC è responsabile della logica macchina, dei segnali di ingresso e uscita, dei blocchi, delle protezioni, dell’idraulica, della pneumatica e delle sequenze ausiliarie.

Per questo, in caso di guasto del sistema CNC, bisogna rispondere ad alcune domande:

• il problema compare già durante l’avvio del computer industriale?
• Windows si avvia correttamente?
• HMI Advanced, ShopMill o ShopTurn si avvia?
• il PCU 50 vede la rete e comunica con gli altri elementi del sistema?
• l’allarme proviene dal PCU, dalla NCU, dal PLC, dall’azionamento, dall’asse, dall’encoder o dal modulo I/O?
• il problema è costante oppure compare solo dopo il riscaldamento della macchina?
• in precedenza si sono verificati cali di alimentazione, blocchi, errori del disco o riavvii?

Questa separazione dei sintomi consente di evitare la sostituzione costosa e casuale di componenti funzionanti. Nei sistemi CNC, una diagnosi errata può prolungare il fermo, aumentare il costo della riparazione e causare la perdita dei dati necessari per riavviare la macchina.

Quali sintomi indicano un guasto Siemens PCU 50?

Un guasto Siemens PCU 50 può manifestarsi sia con problemi informatici tipici, sia con anomalie caratteristiche dell’ambiente industriale. In pratica, il dispositivo lavora in condizioni di vibrazioni, polvere, variazioni di temperatura, disturbi elettromagnetici e lunga operatività senza interruzioni.

I sintomi più frequenti per i quali conviene richiedere la diagnostica Siemens SINUMERIK PCU 50 sono:

• mancato avvio del sistema,
• tempo di avvio lungo del computer industriale,
• blocco dell’interfaccia HMI,
• riavvii automatici durante il funzionamento della macchina,
• errori di lettura del disco o messaggi di sistema,
• problemi di caricamento di HMI Advanced, ShopMill o ShopTurn,
• perdita di comunicazione con la NCU o con la rete dello stabilimento,
• impossibilità di aprire programmi tecnologici,
• mancanza di accesso agli archivi macchina,
• funzionamento instabile dopo il riscaldamento del dispositivo,
• messaggi BIOS o perdita delle impostazioni di avvio,
• rumori insoliti provenienti dal disco rigido o dalla ventola,
• arresto del funzionamento della macchina senza una causa meccanica evidente.

Guasto del disco, del sistema HMI o di Windows

Uno dei problemi più frequenti nei Siemens Sinumerik PCU 50 riguarda i guasti dei supporti dati. Le unità più vecchie lavorano spesso con dischi rigidi HDD classici, sensibili a vibrazioni, temperatura e molti anni di esercizio. Nelle macchine CNC, il disco non conserva solo il sistema operativo. Contiene anche configurazioni, archivi macchina, schermate operatore, programmi tecnologici, dati utensile e impostazioni specifiche della singola macchina utensile.

Un disco danneggiato può causare blocchi dell’interfaccia, errori di lettura, avvio lento del sistema, problemi di caricamento dell’applicazione HMI e perdita di accesso ai dati. In una situazione simile è particolarmente importante non eseguire tentativi casuali di riparazione del sistema senza prima proteggere i dati. Un intervento non corretto può portare alla perdita della configurazione della macchina.

In molti casi è possibile migrare i dati da un disco in avaria a un SSD Industrial. Questa operazione può migliorare l’affidabilità, ridurre il tempo di avvio e limitare il rischio di un nuovo guasto del supporto, ma deve essere preceduta dalla diagnostica e dalla creazione di un’immagine del disco.

Problemi di raffreddamento, alimentazione e scheda madre

Il secondo gruppo di guasti riguarda i problemi hardware. Il computer industriale Siemens PCU 50 lavora spesso vicino a macchine, refrigeranti, polvere, nebbia d’olio e fonti di calore. Con il tempo, dissipatori e ventole possono sporcarsi e il flusso d’aria può risultare limitato. La conseguenza è il surriscaldamento del processore, il funzionamento instabile, i riavvii o il blocco del sistema dopo un certo tempo dall’avvio.

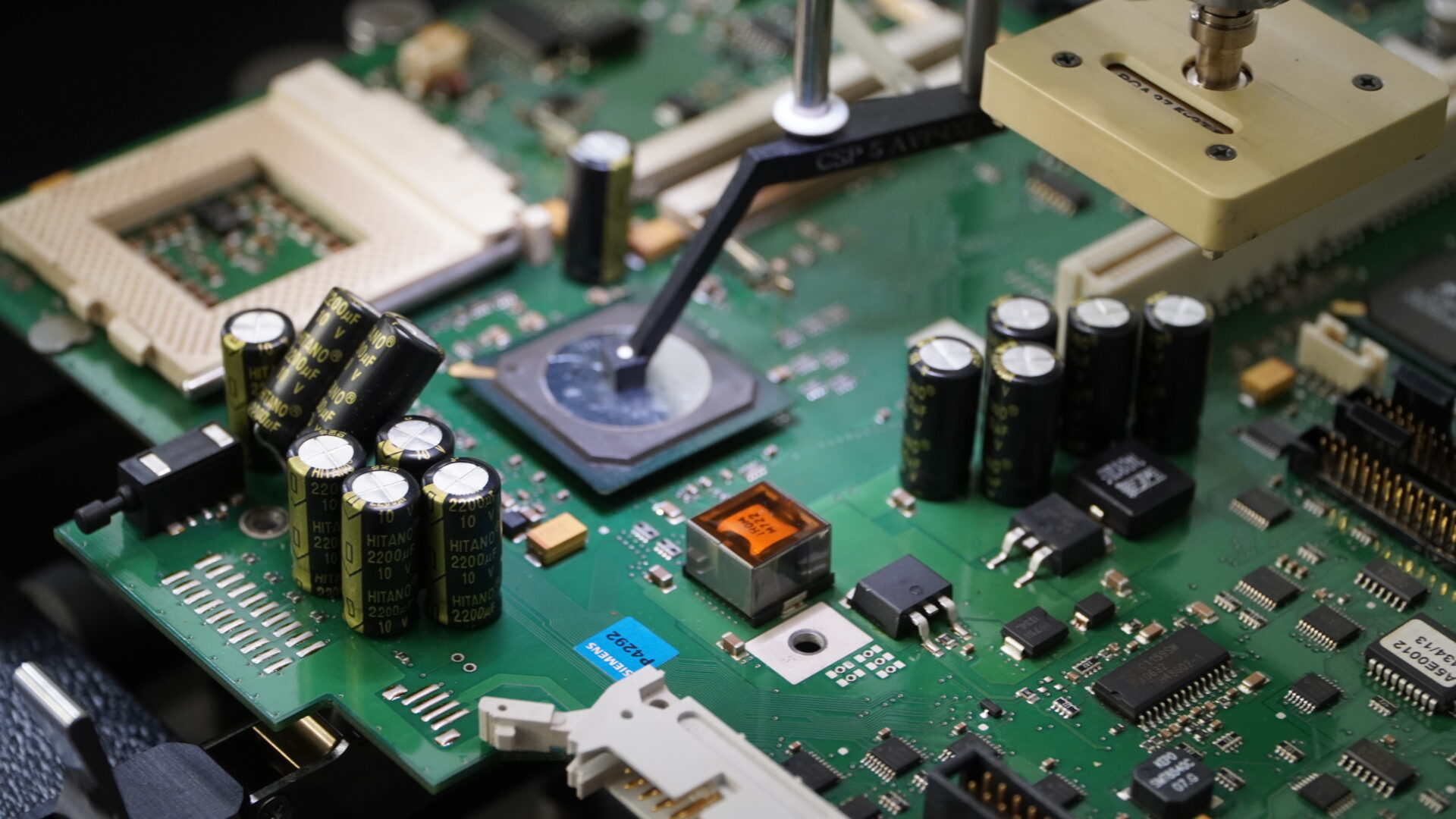

Durante la diagnostica si controllano anche l’alimentatore switching, i condensatori, lo stato della scheda madre, i collegamenti, la batteria di mantenimento delle impostazioni BIOS e la reazione del dispositivo al carico. Una batteria BIOS scarica può causare la perdita delle impostazioni di avvio e problemi di boot del sistema. Per l’operatore, il sintomo può sembrare un guasto grave dell’intera unità, anche se la causa può trovarsi in uno degli elementi ausiliari.

Errori di comunicazione con il sistema Sinumerik e gli azionamenti

Non ogni guasto segnalato come problema PCU 50 deve riguardare il computer stesso. Nei sistemi CNC sono importanti anche i bus di comunicazione, i collegamenti con NCU, moduli I/O, controllori PLC, servoazionamenti, encoder e schede di controllo servo Siemens Sinumerik. Il sintomo sullo schermo può essere la conseguenza di un problema in un altro punto del sistema.

Per questo la diagnostica deve includere non solo l’avvio del PCU 50, ma anche l’analisi della comunicazione e delle dipendenze tra gli elementi del sistema. In pratica è importante verificare se l’interfaccia HMI comunica correttamente con il livello di controllo, se gli allarmi non indicano un problema lato NCU, PLC o azionamenti e se il dispositivo si comporta in modo stabile durante il funzionamento della macchina.

Se Siemens Sinumerik PCU 50 si blocca, non si avvia o causa fermi della macchina CNC, conviene richiedere una diagnostica prima di tentare la sostituzione dell’intera unità. Un’analisi rapida può ridurre il costo della riparazione e diminuire il rischio di perdita dei dati.

Come si svolge la diagnostica Siemens SINUMERIK PCU 50 e quando affidarla a un service a Wrocław?

Che cosa viene controllato durante la diagnostica Siemens PCU 50?

La diagnostica Siemens SINUMERIK PCU 50 deve comprendere sia la parte elettronica sia quella informatica e di sistema. È importante perché il PCU 50 unisce le caratteristiche di un computer industriale, di un’interfaccia operatore e di un elemento del sistema di controllo CNC. Il solo controllo visivo di solito non è sufficiente per confermare la causa del problema.

In pratica, durante la diagnostica si controllano tra l’altro:

• lo stato di avvio dell’unità e i messaggi di startup,
• la correttezza del funzionamento del sistema operativo,
• lo stato del disco HDD o SSD,
• la possibilità di creare un’immagine del disco,
• la struttura delle partizioni e la disponibilità dei dati,
• il funzionamento del software HMI Advanced, ShopMill o ShopTurn,
• lo stato dell’alimentatore switching,
• le condizioni della scheda madre e dei componenti elettronici,
• il funzionamento del raffreddamento, delle ventole e dei dissipatori,
• la batteria BIOS e le impostazioni di avvio,
• la comunicazione Ethernet e i collegamenti con il sistema CNC,
• i sintomi che indicano surriscaldamento o instabilità di funzionamento.

Nel caso delle macchine di produzione, è importante anche l’analisi della storia dei sintomi. Si diagnostica in modo diverso un’unità che non si avvia dopo un calo di alimentazione, un PCU 50 che si blocca dopo alcune ore di lavoro e un dispositivo che funziona ma perde l’accesso ai programmi tecnologici o agli archivi.

Chiama: +48 717 500 983

Perché il backup del PCU 50 è critico prima della riparazione?

Il backup è una delle fasi più importanti del lavoro con Siemens PCU 50. I dati salvati sul disco possono essere più difficili da ripristinare rispetto all’elettronica stessa. Sul supporto possono trovarsi archivi macchina, dati di calibrazione, impostazioni del costruttore della macchina utensile, configurazioni HMI, programmi CNC, dati utensile e licenze collegate alla struttura del sistema.

La perdita di questi dati può significare che anche un’unità hardware perfettamente funzionante non consentirà di riavviare rapidamente la macchina. Nei casi estremi può essere necessario ripristinare la configurazione dalla documentazione del costruttore della macchina, cercare archivi, riconfigurare le schermate operatore o coinvolgere il supporto dell’integratore. Questo prolunga il fermo e aumenta il costo dell’intero guasto.

Per questo la diagnostica professionale dei computer industriali Siemens deve includere il tentativo di creare un’immagine del disco, la protezione dei dati e la valutazione dell’idoneità del supporto al funzionamento successivo. Nel caso del PCU 50 è particolarmente importante, perché i sistemi più vecchi possono avere partizioni specifiche, dipendenze di licenza e configurazioni di avvio particolari.

Riparazione Siemens PCU 50 o sostituzione dell’intera unità?

In molti casi la riparazione Siemens PCU 50 può essere più sensata rispetto alla sostituzione dell’intera unità. Questo riguarda soprattutto le macchine CNC più vecchie, in cui contano la compatibilità hardware, di sistema e di configurazione. La sostituzione con un’altra unità senza trasferimento dei dati e delle impostazioni può non risolvere il problema e, a volte, creare ulteriori difficoltà durante il riavvio della macchina.

La riparazione PCU50 Siemens può comprendere, tra l’altro:

• sostituzione del supporto dati danneggiato,
• migrazione dei dati su SSD Industrial,
• pulizia e ripristino dell’efficienza del sistema di raffreddamento,
• verifica dell’alimentatore e degli elementi della scheda madre,
• sostituzione della batteria tampone BIOS,
• ripristino dell’immagine del disco, se i dati sono disponibili,
• analisi dei problemi del sistema HMI,
• controllo della comunicazione con l’ambiente di sistema della macchina.

La sostituzione dell’intero computer industriale può essere necessaria se i danni sono estesi, i dati sono stati persi in modo irreversibile oppure l’unità non è più idonea all’ulteriore esercizio. Tuttavia, la decisione deve derivare dalla diagnostica e non esclusivamente dal primo sintomo visibile sulla macchina.

Come preparare il PCU 50 alla diagnostica presso RGB Elektronika?

Prima di richiedere la diagnostica, conviene raccogliere le informazioni che faciliteranno l’identificazione del problema e ridurranno il tempo di analisi. Per il service sono importanti non solo i dati della targhetta, ma anche il contesto del guasto e il comportamento della macchina prima dell’arresto.

Per la richiesta conviene preparare:

• designazione completa del dispositivo Siemens SINUMERIK PCU 50,
• foto della targhetta e dei connettori,
• informazione su quale macchina CNC utilizza il dispositivo,
• descrizione dei sintomi del guasto,
• informazione se il sistema si avvia parzialmente o non si avvia affatto,
• foto dei messaggi, degli allarmi o della schermata BIOS,
• informazione su precedenti cali di alimentazione, riavvii o errori del disco,
• backup disponibili, archivi macchina o documentazione,
• informazione se il problema compare costantemente o dopo il riscaldamento della macchina.

Più precisa è la descrizione, più facile è stabilire se il problema può riguardare il PCU 50, il disco, l’HMI, la comunicazione, l’alimentazione, il raffreddamento, la NCU, il PLC, i servoazionamenti, gli encoder o un’altra parte del sistema di automazione. In ambiente produttivo, questa precisione ha un impatto diretto sul tempo di fermo.

Hai bisogno della diagnostica Siemens SINUMERIK PCU 50 a Wrocław? Invia la designazione del dispositivo, una descrizione dei sintomi e le foto dei messaggi. RGB Elektronika ti aiuterà a valutare lo stato del computer industriale Siemens e le possibili direzioni di riparazione.

Quando la diagnostica PCU50 Siemens è urgente?

La diagnostica PCU50 Siemens è urgente quando il guasto influisce sull’avvio della macchina CNC, sulla stabilità dell’interfaccia HMI, sull’accesso ai programmi tecnologici, sulla comunicazione con il sistema Sinumerik o sulla sicurezza della continuità produttiva. Rimandare l’analisi può portare all’aggravamento del problema, al danneggiamento del supporto dati o alla perdita della configurazione necessaria al funzionamento della macchina.

Siemens SINUMERIK PCU 50 svolge nel sistema CNC una funzione molto più importante di un normale computer operatore. È un elemento che collega operatore, software HMI, dati tecnologici, comunicazione e livello di controllo. Il suo guasto può fermare una macchina utensile, una linea di produzione o un processo in cui il costo del fermo è molto più elevato del costo di una diagnostica professionale.

Se nella macchina si verificano problemi di avvio, blocchi HMI, errori del disco, riavvii, comunicazione o perdita di dati, conviene richiedere la diagnostica Siemens SINUMERIK PCU 50 prima di decidere la sostituzione del dispositivo. Un’analisi eseguita correttamente permette di determinare la reale causa del guasto, proteggere i dati e scegliere il percorso di service più razionale.
