Dove affidare la riparazione di Rexroth MSK040C-0600-NN-S1-UG0-NNNN? Service motori Rexroth per la manutenzione industriale

La riparazione di Rexroth MSK040C-0600-NN-S1-UG0-NNNN va affidata a un service di automazione industriale che esegue non solo la sostituzione degli elementi meccanici usurati, ma anche la diagnostica dell’encoder Hiperface, il controllo degli avvolgimenti, la verifica delle guarnizioni, la regolazione del feedback e test dinamici sotto carico. Nel caso dei servomotori Rexroth MSK, la sola sostituzione dei cuscinetti o della guarnizione dell’albero non è sufficiente se, dopo la riparazione, non vengono verificate la precisione di posizionamento, il funzionamento con l’azionamento Rexroth IndraDrive e la stabilità del motore in condizioni simili all’applicazione produttiva reale.

Rexroth MSK040C-0600-NN-S1-UG0-NNNN è un servomotore sincrono compatto ad alta velocità della famiglia IndraDyn S. Lavora in applicazioni in cui contano dinamica, ripetibilità del movimento e controllo preciso dell’asse. Si trova, tra l’altro, in macchine per il confezionamento, linee di imbottigliamento, macchine da stampa, robot industriali, assi ausiliari di macchine utensili CNC e sistemi di automazione che richiedono un posizionamento rapido.

Per il reparto manutenzione, il guasto di un servomotore di questo tipo significa più del danneggiamento di un singolo componente. Un asse fermo può arrestare l’intera macchina, mentre una riparazione errata può causare ulteriori guasti dell’azionamento, dell’encoder o del sistema di controllo. Per questo la riparazione di servomotori Rexroth deve essere preceduta da una diagnostica affidabile e concludersi con un test funzionale, non solo con il rimontaggio meccanico del motore.

Chiama: +48 717 500 983

Quando Rexroth MSK040C-0600-NN-S1-UG0-NNNN richiede una riparazione?

Che cos’è il servomotore Rexroth MSK040C della famiglia IndraDyn S?

Rexroth MSK040C appartiene alla serie di servomotori sincroni IndraDyn S. È una famiglia di azionamenti progettata per applicazioni che richiedono alta densità di potenza, movimento dinamico e feedback preciso. Nella pratica industriale, i motori MSK collaborano spesso con serv azionamenti Rexroth IndraDrive, che controllano posizione, velocità e coppia dell’asse.

Il modello Rexroth MSK040C-0600-NN-S1-UG0-NNNN si distingue per il corpo compatto, l’elevata velocità di rotazione e l’encoder ottico Hiperface. Secondo i dati tecnici forniti per l’elaborazione, il motore raggiunge una coppia a fermo di circa 2,7 Nm, una coppia massima di circa 8,1 Nm e una velocità massima fino a 7500 giri/min. Questi parametri rendono il motore adatto ad assi macchina dinamici, ma allo stesso tempo richiedono cuscinetti di alta qualità, una tenuta efficiente e un feedback regolato correttamente.

Vale la pena ricordare che negli azionamenti servo, con l’aumento della velocità di rotazione, la coppia disponibile diminuisce. Per questo, durante la diagnostica, non basta valutare se il motore gira. Bisogna verificare come si comporta sotto carico, durante i cambi di velocità, in frenata e nel campo di parametri richiesto dalla specifica applicazione.

Che cosa significa il codice MSK040C-0600-NN-S1-UG0-NNNN?

La denominazione MSK040C-0600-NN-S1-UG0-NNNN non è un numero casuale. Il codice contiene informazioni su serie, grandezza meccanica, lunghezza del corpo, avvolgimento, raffreddamento, encoder, albero ed equipaggiamento aggiuntivo. Per il service ha grande importanza, perché da questi dati dipendono la scelta dei ricambi, il metodo di diagnostica e la verifica dopo la riparazione.

• MSK indica la serie di servomotori sincroni Rexroth IndraDyn S.
• 040 indica la dimensione del corpo motore.
• C indica la lunghezza costruttiva all’interno della data grandezza.
• 0600 si riferisce alla variante dell’avvolgimento e alla caratteristica velocità-coppia.
• NN indica il raffreddamento naturale, cioè per convezione, senza raffreddamento forzato tramite ventilatore o liquido.
• S1 indica un encoder ottico Hiperface monogiro con risoluzione di 128 periodi di segnale.
• UG0 indica un albero liscio con anello di tenuta e assenza di freno di stazionamento.
• NNNN indica l’assenza di opzioni speciali aggiuntive in questa parte del codice.

In pratica significa che il modello descritto non dispone di un freno elettromagnetico integrato. È un’informazione diagnostica importante. Se nella macchina compare un problema di mantenimento della posizione dopo l’arresto, non bisogna presumere automaticamente un guasto del freno nel motore MSK040C-0600-NN-S1-UG0-NNNN, perché la versione UG0 non possiede un freno di stazionamento. In quel caso occorre verificare la configurazione dell’intero asse, l’azionamento, la meccanica, gli elementi frenanti esterni o le soluzioni applicate nella macchina.

Quali sintomi indicano un guasto del servomotore Rexroth MSK?

Il guasto di un servomotore può svilupparsi gradualmente. Inizialmente l’operatore può notare solo un funzionamento più rumoroso, lievi vibrazioni oppure errori periodici dell’azionamento. Con il tempo il problema può portare all’arresto della macchina, a errori di posizionamento o al danneggiamento del serv azionamento collegato.

I sintomi più frequenti per cui può essere necessaria la riparazione di motori servo Rexroth sono:

• funzionamento più rumoroso del motore, soprattutto ad alta velocità,
• rumore, attrito, suono metallico o funzionamento ruvido dei cuscinetti,
• vibrazioni trasmesse alla struttura della macchina,
• surriscaldamento del motore o temperatura instabile durante il ciclo,
• errori di feedback sull’azionamento Rexroth IndraDrive,
• perdita di posizione, movimento non ripetibile oppure errori di riferimento,
• arresto dell’asse durante accelerazione o frenata,
• tracce di olio sull’albero o sospetto ingresso di fluido all’interno del motore,
• danni al cavo, al connettore o al circuito dell’encoder,
• difetti di isolamento degli avvolgimenti o problemi elettrici visibili durante i test.

Non tutti questi sintomi indicano subito il danneggiamento dell’intero motore. Alcuni problemi possono derivare dall’azionamento, dal cavo, dall’encoder, dalla contaminazione, da una meccanica sovraccaricata o da condizioni di lavoro errate. Per questo, prima di decidere la sostituzione, vale la pena affidare una diagnostica.

Perché il danneggiamento dell’encoder Hiperface arresta la macchina?

L’encoder nel servomotore Rexroth MSK è responsabile del feedback. Trasmette all’azionamento l’informazione sulla posizione dell’albero e consente quindi il controllo preciso dell’asse. Nel modello MSK040C-0600-NN-S1-UG0-NNNN è utilizzato un encoder ottico Hiperface monogiro. È un componente molto preciso, ma sensibile a danni meccanici, vibrazioni, sporco e regolazione errata dopo lo smontaggio.

Il danneggiamento o la decalibrazione dell’encoder può causare:

• errori di feedback nel sistema Rexroth IndraDrive,
• mancata disponibilità dell’asse al lavoro,
• strappi del motore durante il tentativo di avvio,
• posizionamento errato,
• perdita del riferimento,
• arresto della macchina a causa di un errore critico dell’azionamento,
• rischio di movimento incontrollato dell’asse, se il segnale è instabile.

Per questo il service dei servomotori Rexroth non dovrebbe concludersi con la semplice sostituzione meccanica dei cuscinetti. Dopo lo smontaggio e il rimontaggio del motore è necessario regolare correttamente l’encoder e testare il motore con l’azionamento. Senza questo, l’asse può non superare le procedure di avviamento oppure generare errori solo dopo il ritorno in macchina.

Quando il problema deriva da cuscinetti, guarnizione dell’albero o contaminazione del motore?

Nei servomotori ad alta velocità, come Rexroth MSK040C, i cuscinetti lavorano in condizioni difficili. Elevata velocità di rotazione, carichi variabili, frequenti cicli start-stop, vibrazioni e temperatura causano usura naturale. Se i cuscinetti iniziano a lavorare in modo più rumoroso, generano vibrazioni maggiori e possono trasferire carichi all’encoder e ad altri elementi del motore.

Un secondo problema frequente è la guarnizione dell’albero. Se la tenuta perde efficacia, olio, refrigerante, polvere o altri contaminanti provenienti dalla macchina possono penetrare all’interno del motore. Di conseguenza possono comparire problemi di isolamento, encoder, cuscinetti e stabilità generale di funzionamento.

Sintomo	Possibile causa	Intervento di service
Funzionamento rumoroso ad alta velocità	Cuscinetti ad alta velocità usurati	Diagnostica meccanica, sostituzione dei cuscinetti, test dinamico
Tracce di olio sull’albero	Degrado della guarnizione dell’albero	Sostituzione della guarnizione, pulizia, controllo dell’interno del motore
Errori di feedback	Encoder Hiperface, contaminazione dell’ottica, danneggiamento del segnale	Diagnostica dell’encoder, regolazione, test con l’azionamento
Vibrazioni e movimento dell’asse non ripetibile	Cuscinetti, giunto, carico meccanico o encoder	Controllo della meccanica dell’asse e test di funzionamento del motore
Surriscaldamento del motore	Sovraccarico, raffreddamento naturale peggiorato, problema degli avvolgimenti	Misura degli avvolgimenti e dell’isolamento, analisi dell’applicazione e test sotto carico

Una diagnostica corretta dovrebbe rispondere alla domanda se il motore sia soggetto a usura naturale o se il guasto sia la conseguenza di un problema nella macchina. Se la causa è il sovraccarico dell’asse, una perdita, un giunto danneggiato, un fissaggio errato o un problema dell’azionamento, la sola rigenerazione del motore può non essere sufficiente.

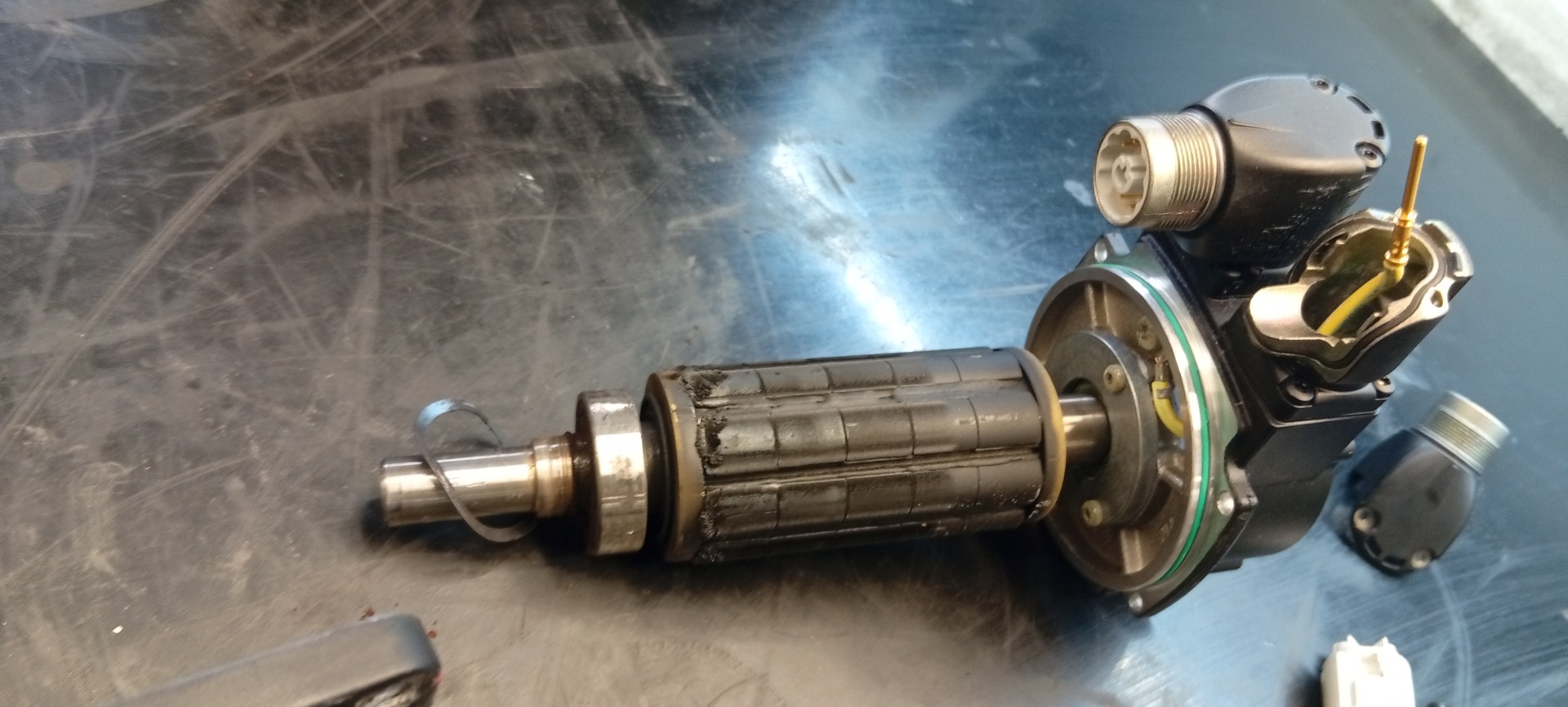

Come si svolge una riparazione professionale dei servomotori Rexroth MSK?

Perché la riparazione di un motore servo Rexroth non consiste solo nella sostituzione dei cuscinetti?

Un servomotore non è un normale motore elettrico. Oltre alla parte meccanica, possiede un feedback preciso, una specifica caratteristica di coppia, parametri elettrici, posizione dell’encoder e requisiti di funzionamento con un serv azionamento. Per questo la riparazione di motori Bosch Rexroth richiede l’unione di meccanica, elettronica, diagnostica degli azionamenti e test funzionali.

La sola sostituzione dei cuscinetti senza controllo dell’encoder, della tenuta e dei parametri di lavoro può portare a problemi dopo il montaggio in macchina. Il motore può ruotare fisicamente, ma non superare l’avviamento con l’azionamento, generare errori di feedback oppure perdere precisione di posizionamento.

Una riparazione professionale dei servomotori Rexroth MSK dovrebbe comprendere:

• diagnostica meccanica di albero, cuscinetti, giochi e stato del corpo,
• controllo della guarnizione dell’albero e di eventuali tracce di contaminazione o infiltrazioni,
• misura degli avvolgimenti e dell’isolamento,
• verifica del cavo, del connettore e del circuito dell’encoder,
• diagnostica dell’encoder Hiperface,
• regolazione precisa dell’encoder dopo lo smontaggio,
• montaggio di cuscinetti ad alta velocità adeguati,
• test di lavoro con l’azionamento,
• test dinamico sotto carico,
• verifica della stabilità dopo la riparazione.

Questo approccio riduce il rischio di un nuovo guasto e offre alla manutenzione maggiore certezza che il motore tornerà a lavorare in condizioni produttive reali.

Come si svolge la diagnostica del MSK040C prima della rigenerazione?

La diagnostica prima della rigenerazione deve stabilire se il problema riguarda la parte meccanica, elettrica, l’encoder, il connettore, gli avvolgimenti, la tenuta o le condizioni di lavoro della macchina. Solo allora è possibile definire il corretto ambito della riparazione.

Il processo diagnostico può includere:

1. Verifica della denominazione del motore, cioè conferma del modello Rexroth MSK040C-0600-NN-S1-UG0-NNNN.
2. Ispezione meccanica, compreso lo stato dell’albero, del corpo, del connettore, dell’anello di tenuta e delle tracce di contaminazione.
3. Valutazione dei cuscinetti in termini di rumore, gioco, resistenza al movimento e vibrazioni.
4. Misure elettriche degli avvolgimenti e dell’isolamento.
5. Controllo dell’encoder Hiperface e del circuito di feedback.
6. Analisi dei sintomi dalla macchina, compresi gli errori dell’azionamento Rexroth IndraDrive.
7. Definizione dell’ambito della rigenerazione, cioè la decisione se siano necessari sostituzione dei cuscinetti, sostituzione della guarnizione dell’albero, riparazione dell’encoder, pulizia o ricostruzione più ampia.
8. Test dopo la riparazione, che conferma che il motore funziona in modo stabile.

Se il motore è stato contaminato da olio o refrigerante, è necessaria una valutazione particolarmente accurata dell’interno. I contaminanti possono influenzare isolamento, cuscinetti ed encoder. Se invece il problema compare solo ad alta velocità o sotto carico, il test dinamico è fondamentale.

Quali test dovrebbe superare Rexroth MSK040C dopo la riparazione?

Dopo la riparazione, il motore dovrebbe superare test che confermino la sua idoneità al lavoro in macchina. Nel caso dei servomotori MSK, non conta solo il funzionamento silenzioso dopo la sostituzione dei cuscinetti, ma anche la corretta comunicazione con l’azionamento, la stabilità dell’encoder e il comportamento durante il lavoro dinamico.

Dopo la rigenerazione vale la pena eseguire:

• test meccanico del lavoro dell’albero, dei cuscinetti e della tenuta,
• misura degli avvolgimenti e della resistenza di isolamento,
• controllo del segnale dell’encoder Hiperface,
• regolazione dell’encoder secondo i requisiti del funzionamento servo,
• test di comunicazione con l’azionamento,
• test di rotazione in diversi intervalli di velocità,
• test dinamico sotto carico,
• controllo di temperatura e vibrazioni,
• verifica della stabilità dopo un ciclo di lavoro prolungato.

Per la manutenzione, la cosa più importante è che il motore non torni in macchina solo come “avviato al banco”, ma come componente verificato e idoneo al lavoro nell’applicazione. Proprio per questo le riparazioni express di servomotori dovrebbero unire rapidità di intervento e test funzionale completo.

Quando scegliere riparazione, sostituzione, acquisto o modernizzazione?

In molti casi la riparazione del motore MSK040C è conveniente, soprattutto quando la macchina è un elemento importante della produzione e un motore nuovo ha tempi di consegna lunghi o costi di acquisto elevati. Esistono però situazioni in cui vale la pena considerare altre soluzioni.

La riparazione o rigenerazione ha senso quando:

• sono danneggiati cuscinetti, guarnizione dell’albero o elementi meccanici sostituibili,
• l’encoder può essere regolato, riparato o verificato,
• gli avvolgimenti e l’isolamento sono in condizioni che consentono ulteriore lavoro,
• il motore lavora in una macchina la cui modernizzazione sarebbe costosa,
• il fermo macchina è critico e la rigenerazione consente di ripristinare più rapidamente la produzione,
• si desidera mantenere la configurazione esistente dell’asse e dell’azionamento.

La sostituzione o la modernizzazione vanno considerate quando:

• il motore presenta gravi danni agli avvolgimenti, al corpo o all’encoder,
• si sono verificati contaminazioni o surriscaldamenti ripetuti,
• il guasto si ripete a causa di un problema nell’applicazione,
• l’asse è sovraccaricato rispetto alle capacità dell’azionamento,
• lo stabilimento vuole aumentare la disponibilità dei ricambi e ridurre il rischio di ulteriori fermi,
• la modernizzazione dell’intero sistema di azionamento è più prevedibile dal punto di vista dei costi rispetto a riparazioni successive.

L’acquisto di servomotori danneggiati può essere una soluzione quando la riparazione non è conveniente, ma il dispositivo conserva valore come fonte di ricambi, nucleo per la rigenerazione o elemento del magazzino service. In questo caso vale la pena inviare modello, foto della targhetta e descrizione del danno.

Riparazione di servomotori Rexroth presso RGB Elektronika

RGB Elektronika esegue diagnostica, riparazione, service e rigenerazione di dispositivi di automazione industriale ed elettronica industriale. Nel caso dei motori Rexroth MSK aiutiamo reparti manutenzione, produzione e service nella valutazione dello stato del componente, nell’individuazione della causa del guasto e nella scelta della soluzione corretta: riparazione, rigenerazione, sostituzione, acquisto o modernizzazione.

Possiamo aiutare quando serve:

• riparazione di servomotori Rexroth,
• riparazione di motori servo Rexroth,
• service dei servomotori Rexroth,
• riparazione di motori Bosch Rexroth,
• riparazione del motore MSK040C,
• service MSK,
• riparazione di servomotori Rexroth MSK,
• riparazioni express di servomotori,
• diagnostica di encoder, cuscinetti, avvolgimenti e guarnizioni.

Verifichiamo anche gli elementi collegati del sistema di azionamento, come serv azionamenti, inverter, controllori PLC, pannelli HMI, alimentatori, encoder, moduli I/O, moduli di potenza, comunicazione industriale ed elettronica di controllo. Questo permette di controllare non solo il motore, ma anche la causa del guasto nell’intera applicazione.

Se Rexroth MSK040C-0600-NN-S1-UG0-NNNN genera errori, lavora in modo più rumoroso, ha un encoder danneggiato, tracce di contaminazione, cuscinetti usurati oppure arresta la macchina, contatta RGB Elektronika. Invia una foto della targhetta, una descrizione dei sintomi, informazioni sull’azionamento e sulle condizioni di lavoro. Ti aiuteremo a stabilire se la soluzione migliore sarà diagnostica, riparazione, rigenerazione, sostituzione, acquisto o modernizzazione del sistema di azionamento.

Nei servomotori Rexroth MSK conta la precisione. Per questo la riparazione deve concludersi con un test che confermi non solo la rotazione dell’albero, ma anche il corretto funzionamento del feedback, la stabilità elettrica, il comportamento corretto alla velocità e la prontezza al ritorno in produzione.
