Diagnostica rapida e riparazione dei motori Elau iSH, SH e SM dopo guasti provocati dai temporali

La riparazione dei motori Elau dopo un temporale è necessaria quando un servomotore iSH, SH o SM, in seguito a una sovratensione, segnala errori di comunicazione, non avvia l’asse, provoca movimenti a scatti dell’albero, genera forti vibrazioni oppure perde il corretto segnale dell’encoder. In pratica, dopo un temporale possono danneggiarsi non solo il motore, ma anche l’encoder SinCos, il resolver, l’elettronica di potenza, il modulo iSH, il servoazionamento MC-4, il bus Sercos, l’alimentazione o il sistema PacDrive.

I servomotori Elau vengono utilizzati in macchine in cui la precisione del movimento, la dinamica e la ripetibilità incidono direttamente sulla continuità della produzione. Ciò riguarda in particolare l’industria del packaging, le linee di confezionamento, le macchine di produzione e i sistemi multiasse automatizzati. Il guasto di un singolo servomotore dopo un temporale può arrestare l’intera macchina, per questo una rapida diagnostica dei servomotori Elau è fondamentale per la manutenzione.

Dopo una sovratensione, il controllo non deve limitarsi alla sola ispezione visiva del motore. La serie iSH integra l’elettronica di potenza e i sistemi di controllo direttamente sul motore, mentre le serie SH e SM funzionano con servoazionamenti esterni, come l’MC-4. Questa differenza costruttiva influisce sul metodo diagnostico, sull’entità della riparazione e sulla decisione se convenga maggiormente una revisione, la sostituzione dell’encoder, la riparazione del modulo elettronico, l’acquisto di un dispositivo sostitutivo o l’ammodernamento del sistema.

Il sistema Elau segnala un errore dell’encoder o di comunicazione dopo un temporale? Invia il modello del motore, la serie iSH, SH o SM, una foto della targhetta identificativa e i messaggi del sistema PacDrive. Verificheremo la possibilità di effettuare una diagnostica espressa, la riparazione dell’encoder, una revisione o la scelta di un dispositivo sostitutivo.

Chiama: +48 717 500 983

Perché il guasto di un servomotore Elau dopo un temporale richiede la diagnostica dell’intero sistema di azionamento?

Elau iSH, SH e SM – differenze importanti nella diagnostica dopo una sovratensione

I servomotori Elau iSH, SH e SM operano in sistemi integrati di controllo del movimento, generalmente in ambiente PacDrive. Sebbene tutte le serie siano responsabili del controllo preciso dell’asse, la loro struttura non è identica. I modelli SH e SM sono servomotori tradizionali che richiedono un servoazionamento esterno. In pratica, ciò significa che dopo un temporale possono danneggiarsi l’encoder, il resolver, il servoazionamento o il controllore.

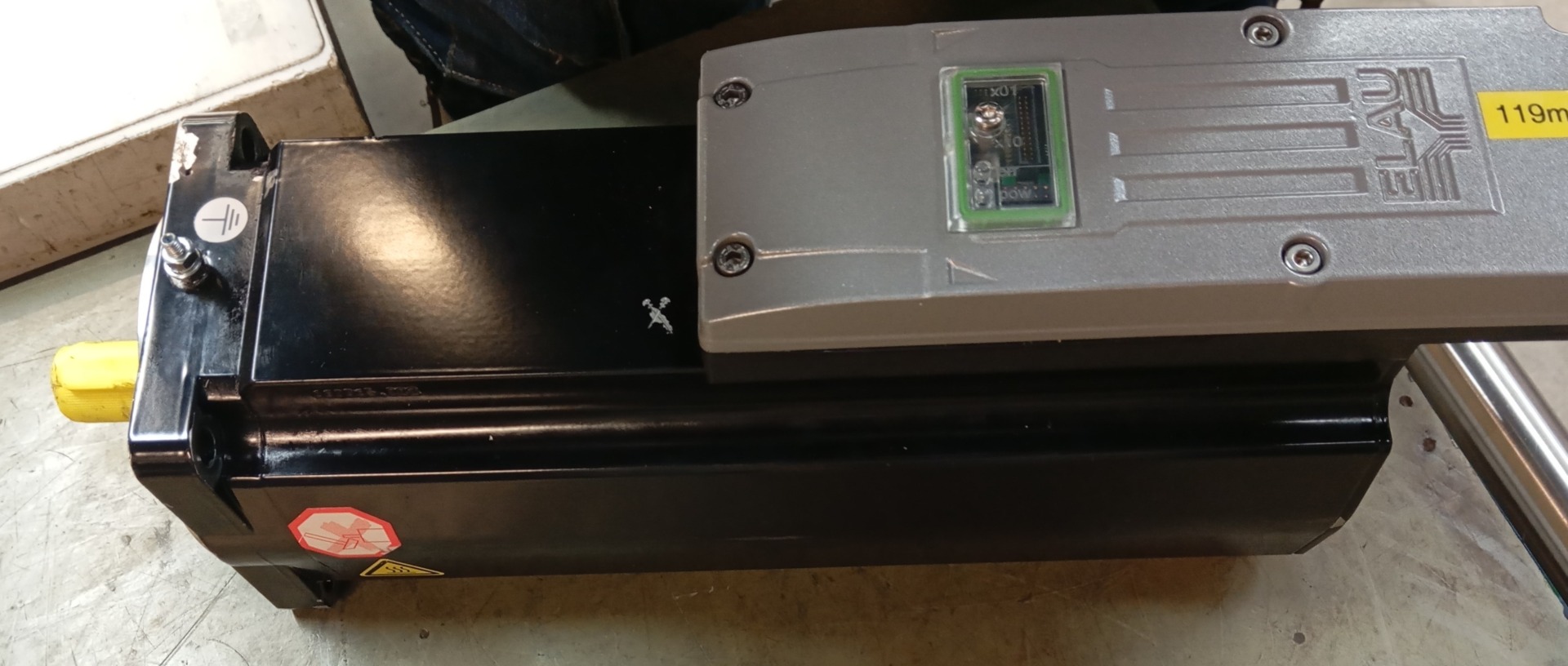

La serie iSH presenta un livello di integrazione maggiore. L’elettronica di potenza, i sistemi di controllo e parte delle funzioni dell’azionamento si trovano direttamente sull’alloggiamento del motore. Questa struttura riduce i collegamenti e semplifica l’architettura della macchina, ma dopo un temporale aumenta il rischio di danni più gravi all’intero gruppo di azionamento. Un impulso di sovratensione può raggiungere direttamente il modulo elettronico del motore.

Per questo motivo, la riparazione di un Elau iSH richiede un approccio diverso rispetto alla riparazione di un Elau SH o Elau SM. Nel modello iSH, il servizio deve controllare non solo la meccanica e il sistema di feedback, ma anche l’elettronica di potenza, i condensatori del bus DC, i transistor IGBT, la logica di controllo, il firmware e i parametri di configurazione. Nelle serie SH e SM è altrettanto importante diagnosticare il servoazionamento esterno e il controllore.

Encoder SinCos, Hiperface e resolver come componenti più sensibili del servomotore

Il cuore del sistema di feedback dei servomotori Elau è costituito dagli encoder SinCos, spesso operanti secondo lo standard Hiperface, oppure dai resolver tradizionali. Il loro compito è trasmettere al sistema di controllo informazioni sulla posizione corrente, sulla velocità e sul senso di rotazione dell’albero. Senza questi dati, il servoazionamento non può controllare correttamente la coppia né la posizione dell’asse.

Gli encoder e i resolver sono molto più sensibili alle sovratensioni rispetto ai componenti meccanici del motore. Un’onda di sovratensione può indurre tensioni pericolose nei cavi di segnale e danneggiare amplificatori operazionali, interfacce di comunicazione, circuiti logici o la memoria non volatile dell’encoder. Per questo motivo, il guasto dell’encoder Elau dopo un temporale è una delle cause più frequenti di arresto della macchina.

I sintomi non sono sempre univoci. Un encoder danneggiato può provocare errori di comunicazione casuali, letture errate della posizione, movimenti a scatti dell’albero, vibrazioni o il completo mancato avviamento dell’azionamento. Se viene danneggiata la memoria dell’encoder contenente i dati identificativi e di calibrazione, il controllore PacDrive potrebbe non essere in grado di inizializzare correttamente l’asse.

Sercos, PacDrive, MC-4– perché il problema non si trova sempre nel motore?

Dopo un temporale, un messaggio di guasto del servomotore non significa sempre che sia danneggiato esclusivamente il motore. Nei sistemi Elau, il problema può trovarsi nel controllore PacDrive, nella rete Sercos, nel servoazionamento esterno MC-4, nel modulo di alimentazione, nel filtro di rete, nel bus DC, nel cavo dell’encoder o nel cavo di potenza.

Una sovratensione spesso si propaga attraverso diversi componenti del sistema. Può danneggiare l’encoder, ma anche l’ingresso di feedback dell’azionamento. Può distruggere l’elettronica del motore iSH e, allo stesso tempo, generare apparenti sintomi di errore di comunicazione. Può inoltre disturbare la trasmissione Sercos, facendo apparire all’operatore un guasto dell’asse.

Per questo motivo, la diagnostica dei motori Elau dopo un temporale deve comprendere l’intera catena di azionamento. Il semplice collegamento di un altro motore o la cancellazione dell’errore potrebbe non risolvere il problema e, in alcuni casi, potrebbe danneggiare un altro componente.

Come si svolge la riparazione dei modelli Elau iSH, SH e SM dopo un temporale?

Sintomi di guasto di un servomotore Elau dopo un temporale

Il guasto di un servomotore Elau dopo un temporale può manifestarsi immediatamente dopo il ripristino dell’alimentazione oppure soltanto durante il tentativo di avviare il ciclo produttivo. Alcuni guasti provocano l’arresto immediato dell’asse, mentre altri si manifestano in modo irregolare, ad esempio soltanto a una determinata velocità, temperatura o carico.

Tra i sintomi più frequenti che indicano la necessità di assistenza sui servomotori Elau rientrano:

• mancato avviamento dell’asse dopo un temporale o dopo il ripristino dell’alimentazione,
• errori critici del sistema di feedback,
• errori di comunicazione del bus segnalati dal controllore,
• mancata inizializzazione corretta dell’azionamento nel sistema PacDrive,
• allarmi casuali Sercos, Hiperface o dell’encoder,
• movimento irregolare e a scatti dell’albero,
• forti vibrazioni durante il tentativo di funzionamento,
• comportamento incontrollato del motore dopo la sostituzione dell’encoder senza una corretta regolazione,
• blocco dell’azionamento da parte delle protezioni da sovracorrente,
• danneggiamento del modulo elettronico nel motore iSH,mancata lettura della posizione, della velocità o del senso di rotazione,
• odore di elettronica surriscaldata o tracce visibili di sovratensione.

Se si manifesta almeno uno di questi sintomi, è consigliabile interrompere i tentativi di avviamento ed effettuare una diagnostica. Nei sistemi servo, informazioni di feedback errate possono provocare un funzionamento incontrollato dell’asse, il sovraccarico del servoazionamento o il danneggiamento di altri componenti della macchina.

Errori di comunicazione, movimento a scatti dell’albero e forti vibrazioni

Gli errori di comunicazione casuali dopo un temporale sono un sintomo tipico del danneggiamento del circuito di feedback o della rete di controllo. Il controllore può segnalare un problema relativo al bus, all’encoder, ai parametri del motore o all’inizializzazione dell’azionamento. Per l’operatore spesso si tratta di un generico errore del servomotore, ma la causa effettiva può trovarsi nell’encoder, nella memoria dell’encoder, nella rete Sercos o nell’azionamento.

I movimenti a scatti dell’albero e le vibrazioni si verificano quando il servoazionamento tenta di correggere letture della posizione errate o distorte. Il sistema di controllo riceve informazioni di feedback inaffidabili e reagisce con correzioni che, invece di stabilizzare il movimento, provocano oscillazioni. Si tratta di un segnale di allarme, soprattutto nelle macchine ad alta dinamica.

Guasto dell’encoder Elau: posizione assente, letture errate e problemi con Hiperface

Il guasto dell’encoder Elau dopo un temporale può indicare il danneggiamento della parte optoelettronica, dell’interfaccia di comunicazione, dell’alimentazione, dei canali SinCos o della memoria contenente i dati del motore. Nello standard Hiperface, la sola presenza del segnale non è sempre sufficiente. L’azionamento deve anche leggere i dati identificativi, i parametri nominali e le informazioni di calibrazione memorizzate nell’encoder.

Se la memoria dell’encoder è danneggiata, il controllore PacDrive potrebbe non riconoscere il motore oppure rifiutare l’inizializzazione dell’asse. In questo caso, una semplice misurazione con un multimetro non consente di rilevare l’intero problema. È necessaria una diagnostica mediante un tester per encoder, il controllo della trasmissione Hiperface e il confronto dei segnali con i valori di riferimento.

Elettronica di potenza danneggiata negli Elau iSH: IGBT, bus DC e logica di controllo

Nei motori Elau iSH, l’elettronica di potenza è integrata nel motore, pertanto una sovratensione può danneggiare direttamente il modulo elettronico. I guasti tipici riguardano i transistor IGBT, i condensatori del bus DC, l’alimentazione ausiliaria, la logica di controllo, le schede principali e i circuiti di comunicazione.

Un simile guasto può manifestarsi con la mancata risposta del motore, un errore di comunicazione, la mancata inizializzazione, un sovraccarico, un cortocircuito o il guasto completo del modulo. La riparazione di un Elau iSH richiede quindi la diagnostica dell’elettronica, la sostituzione dei componenti danneggiati, il caricamento del firmware appropriato e il ripristino dei parametri di configurazione compatibili con la macchina.

Danni all’alimentazione, al bus DC, ai filtri di rete e alla rete Sercos

Dopo un temporale, la diagnostica non può essere limitata esclusivamente al servomotore. Una sovratensione può danneggiare i filtri di rete, i moduli di alimentazione, il bus DC, i cavi, i connettori, la schermatura, i moduli di comunicazione o la rete Sercos. Il problema può quindi ripresentarsi anche dopo la sostituzione del motore, se la fonte dei disturbi rimane danneggiata.

Un servizio professionale dovrebbe verificare che l’alimentazione sia stabile, che il bus DC non presenti componenti danneggiati, che la comunicazione Sercos funzioni correttamente e che non vi siano tracce di danni sui cavi e sui moduli intermedi. Un simile controllo riduce il rischio di un nuovo guasto dopo il riavvio della linea.

La produzione è ferma dopo un temporale? Approfitta della valutazione espressa e della diagnostica dei servomotori Elau. Controlleremo il motore, l’encoder, l’elettronica di potenza, Sercos, PacDrive e la possibilità di effettuare una riparazione rapida.

Diagnostica dei servomotori Elau – cosa non può rilevare un normale multimetro?

Un multimetro tradizionale può essere utile per il controllo di base della continuità dei circuiti o dell’alimentazione, ma non è sufficiente per diagnosticare gli encoder SinCos, la trasmissione Hiperface, la memoria dell’encoder, la qualità dei segnali di feedback e il comportamento dell’asse durante il funzionamento. Nel caso dei servomotori Elau danneggiati dopo un temporale, sono necessarie apparecchiature specialistiche di controllo e misura.

La diagnostica professionale dei servomotori Elau comprende, tra l’altro:

1. la verifica della serie e del modello: iSH, SH o SM,
2. l’analisi dei sintomi del guasto e delle circostanze in cui si è verificata la sovratensione,
3. il controllo dei messaggi del sistema PacDrive
4. il controllo dei cavi di potenza, dei cavi dell’encoder, dei connettori e della schermatura,
5. il test dei segnali SinCos in termini di ampiezza, sfasamento e componente continua,
6. la verifica della trasmissione Hiperface,
7. la lettura della memoria non volatile dell’encoder,
8. il controllo del resolver, se il motore utilizza un sistema di feedback analogico,
9. il controllo del modulo elettronico iSH, dell’elettronica di potenza, degli IGBT e del bus DC,
10. la verifica dei filtri di rete, del bus DC e della rete di comunicazione Sercos,
11. un test dinamico sotto carico, dopo la riparazione, su un banco diagnostico.

Questo approccio consente di stabilire se sia necessaria la riparazione dell’encoder Elau, la sostituzione del resolver, la riparazione del modulo elettronico iSH, la riparazione del servoazionamento, la revisione completa del servomotore o la scelta di un dispositivo sostitutivo funzionante.

Riparazione degli encoder Elau e regolazione dopo la sostituzione del sistema di misura

Nei motori SH e SM, una riparazione frequente dopo un temporale consiste nella sostituzione dell’encoder o del resolver danneggiato. La fase più importante non è tuttavia il semplice montaggio del nuovo componente, ma la sua corretta regolazione rispetto al rotore. Questa procedura viene definita phasing.

Il phasing consiste nella regolazione meccanica ed elettronica del punto zero dell’encoder rispetto ai campi magnetici del rotore. Se l’encoder viene montato senza una corretta sincronizzazione, dopo l’avviamento il motore può comportarsi in modo imprevedibile: accelerare in modo incontrollato, funzionare a scatti, generare allarmi o attivare immediatamente le protezioni da sovracorrente del servoazionamento.

Una sostituzione errata dell’encoder può provocare non solo un nuovo arresto della macchina, ma anche danni permanenti all’azionamento. Per questo motivo, la riparazione degli encoder Elau dovrebbe comprendere il test dei segnali, la regolazione del punto zero, il controllo della comunicazione e un test dinamico dell’asse.

Riparazione del modulo elettronico Elau iSH e ripristino dei parametri della macchina

Nella serie iSH, la riparazione dopo un temporale riguarda spesso l’elettronica integrata. Se una sovratensione danneggia il modulo di potenza, la scheda principale o la logica di controllo, possono rendersi necessari la sostituzione dei componenti, la riparazione delle piste, il controllo dei condensatori del bus DC, la sostituzione degli IGBT o l’installazione di un modulo elettronico funzionante.

Dal punto di vista software, è importante ripristinare il firmware corretto e i parametri di configurazione della macchina. In molti casi è necessario recuperare le impostazioni da una copia di backup del controllore superiore. Senza parametri compatibili, anche un modulo funzionante potrebbe non avviarsi correttamente nel sistema PacDrive.

La fase finale dovrebbe consistere in una prova dinamica. Un test sotto carico consente di confermare la stabilità termica e operativa dell’azionamento, il corretto funzionamento della comunicazione, l’assenza di errori del sistema di feedback e la corretta risposta dell’asse durante il funzionamento.

Riparazione espressa durante un fermo macchina e manutenzione Elau durante un arresto programmato

In caso di guasto dopo un temporale, il tempo è fondamentale. Per il reparto manutenzione, un servomotore Elau fermo può significare l’arresto dell’intera macchina di confezionamento, della linea produttiva o della postazione automatizzata. Per questo motivo, in caso di guasto della produzione è opportuno ricorrere a una diagnostica espressa, a una valutazione rapida e a una riparazione prioritaria.

Se il fermo è programmato, una buona soluzione consiste nella manutenzione dei servomotori Elau dopo un temporale o prima di un periodo caratterizzato da un maggiore rischio di sovratensioni. Il servizio può comprendere il controllo degli encoder, dei resolver, dei cavi, dei connettori, dello stato dell’elettronica, della comunicazione e dei parametri di funzionamento. Ciò consente di individuare i componenti indeboliti prima che provochino un guasto durante la produzione.

Un servizio Elau completo dovrebbe combinare diagnostica, riparazione, revisione, manutenzione e test. Per l’utente sono inoltre importanti la garanzia sul servizio eseguito e un’informazione chiara che indichi se il dispositivo è idoneo a continuare a funzionare, se richiede la sostituzione di un modulo o se l’acquisto di un dispositivo sostitutivo rappresenta una soluzione migliore.

Hai programmato un fermo della produzione? Richiedi una manutenzione rapida dei servomotori Elau iSH, SH o SM. Controlleremo gli encoder, l’elettronica, la comunicazione e i componenti esposti ai guasti causati dalle sovratensioni.

Acquisto dell’usato, ricambi, revisione e scelta di un dispositivo sostitutivo Elau iSH, SH, SM

Non tutti i guasti provocati da un temporale si concludono con la riparazione dello stesso dispositivo. Se il danno è esteso, i ricambi non sono disponibili o il costo del fermo è troppo elevato, è opportuno valutare l’acquisto di un servomotore funzionante, di un dispositivo sostitutivo, di un modulo elettronico, di un encoder o di un componente revisionato.

Nella scelta dei ricambi per Elau iSH, SH o SM non è sufficiente considerare soltanto la potenza del motore. Sono importanti la serie, il numero di catalogo, il tipo di feedback, lo standard di comunicazione, la configurazione PacDrive, la versione dell’elettronica, i connettori, i parametri meccanici e la compatibilità con la macchina. Un componente scelto in modo errato può essere meccanicamente compatibile, ma non avviarsi correttamente nel sistema.

Una riparazione professionale dei servomotori Elau dopo un temporale consente di ridurre il tempo di fermo, limitare i costi di acquisto di un nuovo azionamento e ripristinare in sicurezza il funzionamento della macchina. È tuttavia fondamentale diagnosticare l’intero sistema: motore, encoder, elettronica di potenza, PacDrive, Sercos, alimentazione, cavi e parametri della macchina.

Hai bisogno di riparare un Elau iSH, SH o SM? Inviaci i dati del dispositivo, i sintomi del guasto e le foto della targhetta identificativa. Verificheremo la possibilità di effettuare una diagnostica espressa, una riparazione, una revisione, una manutenzione, l’acquisto del dispositivo guasto o la scelta di un dispositivo sostitutivo. —> Richiedi la riparazione
