Diagnostica express e riparazione del ventilatore Ziehl Abegg FC091-SDS.7Q.V5 in uno stabilimento industriale

La riparazione del ventilatore Ziehl Abegg FC091-SDS.7Q.V5 in uno stabilimento industriale dovrebbe iniziare da una rapida diagnostica meccanica ed elettrica, non dalla sostituzione casuale dei componenti. Nella pratica di assistenza controlliamo più spesso lo stato di cuscinetti, guarnizioni, rotore, pale, avvolgimenti dello statore e sistemi di controllo, perché da questi elementi dipendono il funzionamento stabile del ventilatore, il livello di vibrazioni e la sicurezza del processo.

Un ventilatore industriale Ziehl Abegg lavora spesso in condizioni di carico continuo: nella ventilazione di capannoni, nel raffreddamento di processo, negli impianti di aspirazione, nel ricambio d’aria, presso macchine di produzione o in installazioni in cui la mancanza di flusso d’aria si traduce rapidamente in allarmi, surriscaldamento delle apparecchiature e fermo linea. Per questo la diagnostica express di un ventilatore Ziehl Abegg ha importanza non solo tecnica, ma anche aziendale.

Per il reparto manutenzione contano il tempo di reazione e un’informazione chiara: se il dispositivo può essere riparato, se richiede una rigenerazione o se è meglio preparare un ricambio. Per la produzione la priorità è la continuità del processo, mentre per gli acquisti sono fondamentali una quotazione rapida, la disponibilità dei ricambi e la riduzione dei costi legati all’acquisto urgente di un nuovo ventilatore.

Il ventilatore Ziehl Abegg è rumoroso, vibra o fa scattare la protezione? Invia la descrizione dei sintomi e una foto della targhetta. Verificheremo se è possibile una riparazione rapida o una rigenerazione.

Chiama: +48 717 500 983

Guasto di un ventilatore industriale Ziehl Abegg – sintomi, cause e rischio di fermo

Il guasto di un ventilatore industriale raramente si verifica senza segnali precedenti. Prima dell’arresto completo, del blocco dell’albero o dell’intervento delle protezioni, il dispositivo di solito inizia a funzionare più rumorosamente, genera vibrazioni elevate, perde prestazioni o assorbe corrente eccessiva. Questi sintomi sono particolarmente importanti nei ventilatori che lavorano in modalità continua, dove anche un lieve peggioramento dello stato meccanico può portare rapidamente a un guasto grave.

Quando è necessaria la diagnostica del ventilatore Ziehl Abegg FC091-SDS.7Q.V5?

La diagnostica del ventilatore Ziehl Abegg FC091-SDS.7Q.V5 è consigliata ogni volta che il dispositivo inizia a funzionare diversamente dal solito. Non è necessario aspettare che il ventilatore si fermi completamente. Il rilevamento precoce del problema consente di pianificare il servizio, ridurre il rischio di danneggiamento di altri componenti ed evitare una situazione in cui la produzione viene fermata da un elemento apparentemente piccolo.

I sintomi più comuni che richiedono diagnostica sono:

• rumore crescente durante il funzionamento del ventilatore,
• vibrazioni percepibili della carcassa o della struttura di supporto,
• surriscaldamento del motore o della zona dei cuscinetti,
• calo delle prestazioni del flusso d’aria,
• funzionamento irregolare dopo l’avviamento o dopo un fermo prolungato,
• intervento delle protezioni termiche, da sovraccarico o dell’inverter, se il ventilatore lavora con un convertitore di frequenza,
• tracce di sporco, polveri o depositi sulle pale e nelle zone delle guarnizioni,
• giochi meccanici, sfregamenti o sospetto danneggiamento dei cuscinetti.

Hai sintomi simili nel tuo stabilimento? Invia il ventilatore in diagnostica o contatta il servizio. In molti casi, una rapida valutazione dello stato di cuscinetti, avvolgimenti e rotore permette di evitare la costosa sostituzione dell’intero dispositivo.

Sintomi di cuscinetti danneggiati e squilibrio del rotore

Gli elementi del ventilatore più esposti all’usura sono i cuscinetti volventi del motore. In condizioni industriali difficili, il grasso perde nel tempo le proprie proprietà protettive. Influiscono su questo alte temperature, carichi dinamici, lavoro continuo, contaminazioni e sostanze che penetrano nella camera del cuscinetto. Quando il film lubrificante non separa più efficacemente gli elementi volventi dalle piste, compaiono microdanni, vaiolatura, sfogliamento del materiale e gioco meccanico.

L’utente spesso lo nota come ronzio, rumore metallico, vibrazioni, funzionamento instabile o aumento della temperatura. Per il servizio sono segnali che la sola osservazione visiva non è sufficiente. Servono misurazioni delle vibrazioni, controllo dei giochi, valutazione dello stato dell’albero, dei cuscinetti, delle guarnizioni e del rotore con le pale.

Perché i cuscinetti di un ventilatore industriale si usurano più rapidamente?

La sostituzione dei cuscinetti in un ventilatore industriale è un servizio frequente, ma la causa del loro danneggiamento non si limita sempre alla normale usura. L’usura accelerata può derivare da squilibrio del rotore, deposito di polveri sulle pale, lavoro a temperatura elevata, infiltrazione di umidità, errori di montaggio, funzionamento troppo prolungato dopo la comparsa di vibrazioni oppure problemi nel sistema di alimentazione.

Proprio per questo il servizio professionale di un ventilatore Ziehl Abegg non dovrebbe terminare con lo smontaggio meccanico e il montaggio di nuovi cuscinetti. Senza controllare rotore, avvolgimenti e parametri di lavoro, esiste il rischio che i nuovi elementi volventi vengano rapidamente danneggiati dalla stessa causa che ha provocato il primo guasto.

Sintomo nello stabilimento	Possibile causa	Azione di servizio consigliata
Funzionamento rumoroso del ventilatore	Cuscinetti usurati, danneggiamento delle piste, lubrificazione insufficiente	Diagnostica meccanica, sostituzione cuscinetti, controllo di albero e guarnizioni
Forti vibrazioni della carcassa	Squilibrio del rotore, depositi sulle pale, giochi meccanici	Pulizia, controllo dei fissaggi, equilibratura dinamica su due piani
Surriscaldamento del motore	Sovraccarico, cuscinetti danneggiati, problema all’avvolgimento o all’alimentazione	Misurazioni elettriche, test di isolamento, controllo delle protezioni e del comando
Il ventilatore fa scattare la protezione	Cortocircuito, danneggiamento dell’isolamento, sovraccarico meccanico, errore dell’inverter o del softstarter	Diagnostica degli avvolgimenti, analisi del sistema di alimentazione, controllo di inverter, contattori e protezioni
Calo delle prestazioni del flusso d’aria	Pale sporche, danneggiamento del rotore, velocità errata, problema di controllo	Pulizia, controllo delle pale, test di funzionamento, verifica dei segnali di comando

Cosa significa un guasto del ventilatore per manutenzione, produzione e acquisti?

Per la manutenzione, il guasto di un ventilatore Ziehl Abegg significa dover prendere una decisione rapida: fermare la macchina, lavorare con limitazioni, avviare un bypass o inviare il dispositivo al servizio. Per la produzione, la conseguenza può essere un aumento della temperatura, mancanza di ricambio d’aria, arresto del raffreddamento, superamento dei parametri di processo o rischio di danneggiamento di altri dispositivi.

Il reparto acquisti spesso riceve una richiesta urgente: serve un nuovo componente, un ricambio rigenerato oppure una riparazione immediata dei ventilatori industriali. In una situazione simile conviene prima eseguire la diagnostica. Se sono stati danneggiati cuscinetti, guarnizioni o elementi rigenerabili, la riparazione può essere più rapida e più conveniente dell’acquisto di un nuovo ventilatore, soprattutto quando la disponibilità a magazzino di un modello specifico è limitata.

Non sai se riparare, rigenerare o acquistare un ricambio? Prepara una foto della targhetta, una descrizione dei sintomi e informazioni sull’applicazione. Su questa base il servizio può valutare più rapidamente il possibile ambito della riparazione, la disponibilità dei ricambi e il rischio di ulteriore funzionamento del dispositivo.

Servizio del ventilatore Ziehl Abegg FC091-SDS.7Q.V5 – diagnostica, rigenerazione e test dopo la riparazione

Il servizio professionale del ventilatore Ziehl Abegg FC091-SDS.7Q.V5 dovrebbe comprendere l’intero processo: accettazione del dispositivo, ispezione visiva, diagnostica meccanica, misurazioni elettriche, smontaggio, sostituzione degli elementi danneggiati, rigenerazione, equilibratura e test finale. Solo dopo tale verifica si può confermare che il ventilatore è pronto per tornare a lavorare nello stabilimento.

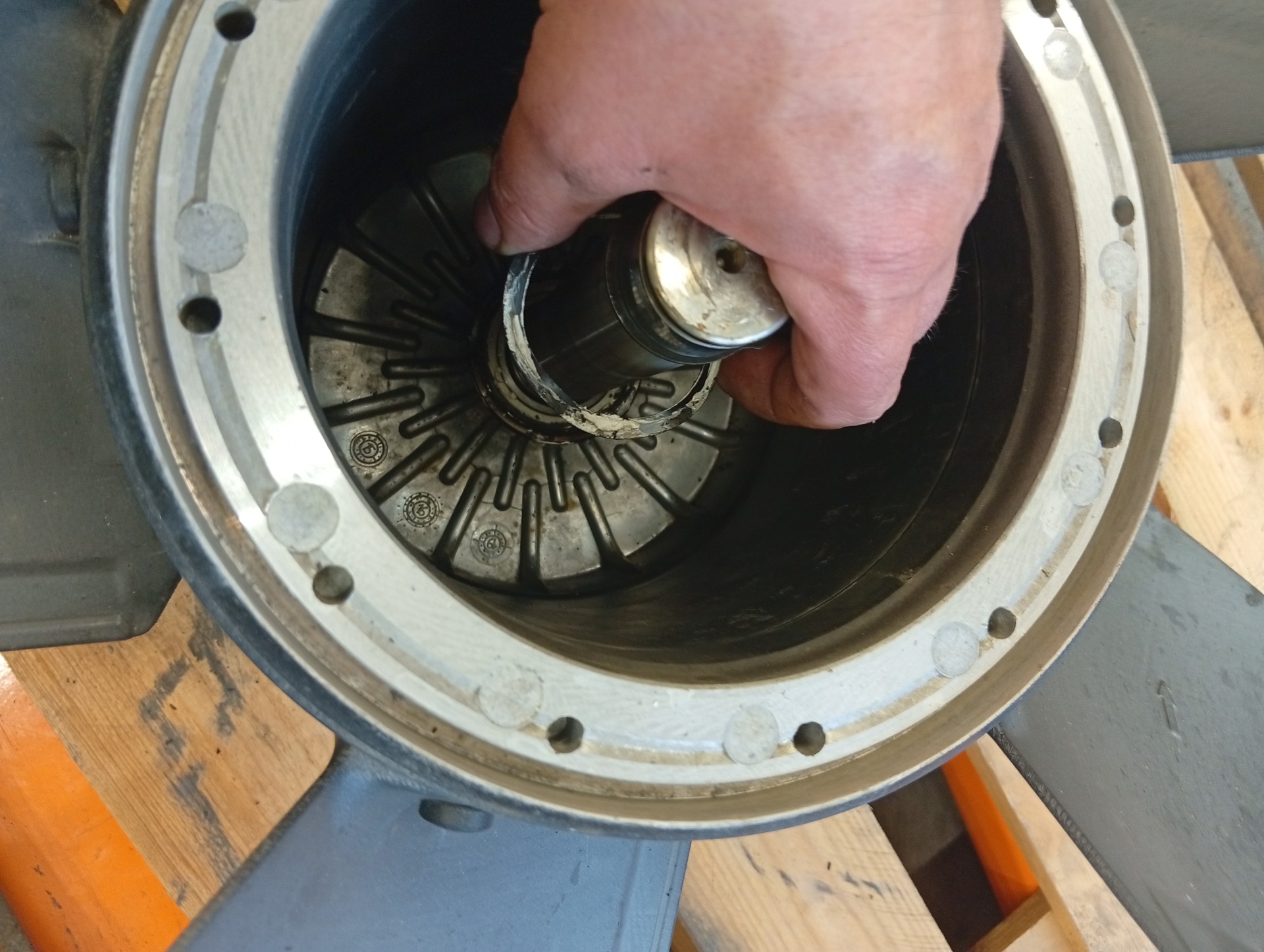

Sostituzione dei cuscinetti nel ventilatore Ziehl Abegg – quando la sola sostituzione non basta?

La sostituzione dei cuscinetti in un ventilatore Ziehl Abegg è una delle fasi chiave della riparazione, ma non dovrebbe essere trattata come l’unica attività di servizio. Se i cuscinetti sono stati danneggiati da vibrazioni, squilibrio, pale sporche o un problema dell’albero, il montaggio di nuovi elementi senza eliminare la causa del guasto può portare a una rapida ricomparsa del problema.

Durante la rigenerazione controlliamo lo stato delle sedi dei cuscinetti, dell’albero, delle guarnizioni, dei fissaggi, del rotore e delle pale. La sostituzione delle guarnizioni danneggiate è particolarmente importante nelle applicazioni in cui polveri, umidità, vapori o altre contaminazioni di processo possono penetrare all’interno del dispositivo. Sono proprio questi fattori che spesso accelerano la degradazione del grasso e riducono la durata dei nuovi cuscinetti.

Dopo una riparazione eseguita correttamente, il ventilatore dovrebbe funzionare in modo più silenzioso, più stabile e con un livello di vibrazioni più basso. È buona prassi anche preparare un protocollo dei lavori eseguiti e delle misurazioni, che può costituire un punto di riferimento per le successive revisioni periodiche.

Diagnostica degli avvolgimenti dello statore e test del motore del ventilatore Ziehl Abegg

Parallelamente alla diagnostica meccanica, è necessario verificare lo stato elettromeccanico del motore. I danni all’avvolgimento dello statore possono non essere visibili a prima vista, ma si manifestano durante il lavoro sotto carico, all’avviamento oppure in collaborazione con un inverter. Per questo i test del ventilatore Ziehl Abegg dopo la riparazione dovrebbero comprendere non solo la valutazione dei cuscinetti, ma anche misurazioni elettriche.

Nella pratica di assistenza si controllano, tra l’altro, le resistenze dei singoli avvolgimenti, lo stato dell’isolamento rispetto al corpo, l’eventuale asimmetria resistiva e i segni di surriscaldamento o danneggiamento dei collegamenti interni. Questi test aiutano a distinguere un guasto meccanico tipico da un problema che può avere origine nell’avvolgimento, nell’alimentazione, nelle protezioni o nell’elettronica di controllo.

Misurazione della resistenza degli avvolgimenti, dell’isolamento, PI e DAR

La misurazione della resistenza degli avvolgimenti consente di rilevare differenze tra le fasi, che possono indicare surriscaldamento, danni ai collegamenti o degradazione dei conduttori. Il test della resistenza di isolamento degli avvolgimenti rispetto al corpo permette di valutare se l’isolamento sia stato esposto a umidità, sporco o indebolimento dovuto alle condizioni di lavoro.

Nella diagnostica più avanzata si utilizzano anche l’indice di polarizzazione PI e il rapporto di assorbimento dielettrico DAR. Questi parametri aiutano a valutare la condizione dell’isolamento e possono essere utilizzati come base comparativa nelle successive prove periodiche. Per la manutenzione è un’informazione pratica, perché permette di monitorare il processo di invecchiamento dell’isolamento, non solo di reagire dopo un guasto.

Test impulsivi e cortocircuiti interspira nascosti

Un multimetro standard non sempre rileva un problema dell’isolamento tra le spire. I cortocircuiti interspira possono manifestarsi solo sotto l’influenza di impulsi ad alta tensione, soprattutto nelle installazioni in cui il motore lavora con un inverter o è esposto a difficili condizioni di avviamento. I test impulsivi ad alta tensione permettono di rilevare difetti di isolamento nascosti prima che portino a un guasto più grave del motore.

In occasione del servizio conviene controllare anche gli elementi collegati al funzionamento del ventilatore, come inverter o softstarter. A volte il sintomo sembra un guasto del ventilatore, ma la fonte del problema è l’alimentazione, un errore di comando o un parametro errato nel sistema di automazione.

Equilibratura dinamica del ventilatore dopo la sostituzione dei cuscinetti

L’equilibratura dinamica del rotore con le pale è una delle fasi più importanti della rigenerazione completa di un ventilatore industriale. Ogni sostituzione dei cuscinetti, intervento meccanico, pulizia, sostituzione degli elementi di fissaggio o accumulo di depositi sulle pale può modificare la distribuzione della massa rispetto all’asse di rotazione. Di conseguenza compaiono forze centrifughe che aumentano con la velocità di rotazione e sollecitano i nuovi cuscinetti già dalle prime ore di lavoro.

Saltare l’equilibratura dopo la riparazione è uno degli errori tipici di servizio. Dopo una riparazione di questo tipo il ventilatore può avviarsi correttamente, ma continuare a generare vibrazioni che ridurranno la durata dei cuscinetti, indeboliranno la struttura di supporto e aumenteranno il rischio di un nuovo arresto. L’equilibratura dinamica su due piani consente di limitare le vibrazioni residue e ripristinare un funzionamento stabile, silenzioso e più efficiente dal punto di vista energetico.

Dopo la sostituzione dei cuscinetti il ventilatore vibra ancora? Richiedi il controllo dell’equilibratura dinamica. È spesso una fase chiave che determina se la riparazione sarà duratura o se il guasto tornerà dopo poco tempo.

Riparazione, rigenerazione o acquisto di un ventilatore sostitutivo?

La decisione dipende dallo stato del dispositivo, dalla disponibilità dei ricambi, dal tempo di fermo e dal costo di un nuovo ventilatore. La riparazione ha senso quando sono danneggiati cuscinetti, guarnizioni, elementi di montaggio oppure quando l’avvolgimento del motore supera i test elettrici. La rigenerazione è una buona soluzione quando il ventilatore richiede un intervento più ampio: pulizia, sostituzione degli elementi volventi, equilibratura, controllo dell’isolamento e test finali.

L’acquisto di un ricambio o dell’intero ventilatore va valutato quando i danni sono estesi, il corpo è deformato, il rotore non è idoneo a un funzionamento sicuro oppure il costo della riparazione si avvicina al costo di un ricambio funzionante. Nelle situazioni di emergenza è possibile anche agire in parallelo: diagnostica del dispositivo danneggiato e contemporanea verifica della disponibilità di un ventilatore nuovo, usato o rigenerato.

Se il dispositivo non è idoneo a una riparazione economicamente conveniente, si può valutare l’acquisto del ventilatore danneggiato, la fornitura di un ricambio o la modernizzazione del sistema. In alcune applicazioni conviene controllare non solo il ventilatore stesso, ma anche il metodo di controllo, le protezioni, la comunicazione con il PLC, i parametri dell’inverter, lo stato dei cavi e le condizioni di lavoro dell’intera installazione.

Come preparare un ventilatore Ziehl Abegg per la spedizione al servizio?

Per accelerare la quotazione e la diagnostica, conviene preparare le informazioni di base prima della spedizione del dispositivo. Le più importanti sono le foto della targhetta, la descrizione dei sintomi, le informazioni sul tempo di lavoro, sulle condizioni ambientali, sul tipo di applicazione e sui messaggi di errore dell’inverter, del pannello HMI o del sistema di controllo.

Prima dello smontaggio è bene contrassegnare i cavi, scattare foto dei collegamenti e proteggere gli elementi meccanici da danni durante il trasporto. Il ventilatore deve essere imballato in modo stabile, così da evitare urti su rotore, pale, morsettiera o carcassa. Se il dispositivo è contaminato da sostanze di processo, conviene informare il servizio sul tipo di contaminazione.

Dopo la ricezione del dispositivo, il servizio può eseguire la diagnostica, presentare l’ambito dei lavori, proporre riparazione, rigenerazione, sostituzione di componenti, scelta di un ricambio, modernizzazione o acquisto dell’elemento danneggiato. Per la manutenzione significa una base concreta per la decisione, e per gli acquisti un avvio più rapido della procedura d’ordine.

Se il ventilatore Ziehl Abegg è rumoroso, vibra, si surriscalda o ha fermato il processo, non conviene rimandare la diagnostica. Una reazione rapida può ridurre il costo della riparazione, accorciare il fermo e aiutare a decidere se la soluzione migliore sarà rigenerazione, riparazione, acquisto di un ricambio o modernizzazione del sistema. —> Richiedi la riparazione
