Diagnostica dell’inverter Lenze. Perché Lenze E82EV152_4C non avvia il motore?

La diagnostica dell’inverter Lenze è necessaria quando il dispositivo non avvia il motore, segnala un errore, non reagisce al segnale di start oppure non fornisce la tensione corretta in uscita. Nel caso del modello Lenze E82EV152_4C, noto anche come Lenze E82EV152K4C, il problema non indica sempre immediatamente un guasto del convertitore di frequenza. La causa può essere l’alimentazione, la configurazione dei parametri, i segnali di comando, il sovraccarico del motore, un guasto a terra, un errore nel sistema di frenatura oppure un’effettiva avaria dello stadio di potenza.

Gli inverter della serie Lenze 8200 vector sono utilizzati nei sistemi di azionamento che richiedono una regolazione fluida della velocità, della coppia, un avviamento graduale e la protezione del motore. Per questo motivo, prima di acquistare un dispositivo sostitutivo o smontare l’unità, conviene eseguire un controllo accurato. Una diagnostica eseguita correttamente permette di valutare se è possibile la riparazione di Lenze E82EV152_4C oppure se il problema deriva dall’impianto, dal motore o dai parametri di funzionamento.

Hai un guasto su Lenze E82EV152_4C? Affida la diagnostica dell’inverter prima di acquistare un ricambio. Verificheremo se il problema deriva dall’inverter, dal motore, dai parametri o dall’impianto.

Chiama: +48 717 500 983

Lenze E82EV152_4C non avvia il motore – cosa verificare prima della riparazione?

Che cos’è l’inverter Lenze E82EV152K4C della serie 8200 vector?

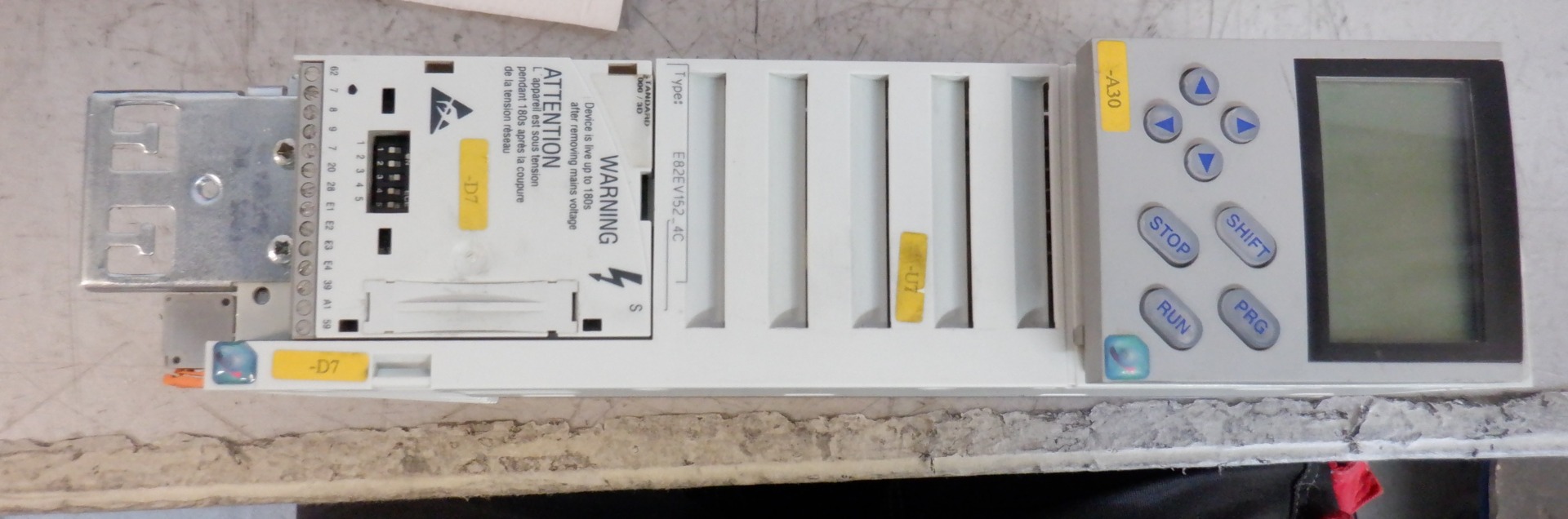

Lenze E82EV152K4C è un convertitore di frequenza della serie Lenze 8200 vector, destinato al controllo di azionamenti a velocità variabile. La sigla del modello indica la versione E, cioè un dispositivo da quadro per il montaggio in armadio di controllo, potenza 1,5 kW e classe di tensione 4, quindi idoneità al funzionamento nell’intervallo 400 / 500 V.

Questo modello è previsto per un tipico motore asincrono trifase a 4 poli con potenza di 1,5 kW / 2 HP. Con alimentazione a 400 V funziona con rete 3/PE AC 320-440 V, 45-65 Hz e, in alternativa, può essere alimentato da un circuito DC nell’intervallo 450-620 V DC. La tensione di uscita dell’inverter va da 0 a un valore vicino alla tensione di rete, mentre l’intervallo della frequenza di uscita arriva a 0-650 Hz.

La serie 8200 vector supporta, tra le altre funzioni, il controllo V/f lineare o quadratico, il controllo vettoriale sensorless, la selezione della coppia, lo storico errori, la frenatura in corrente continua, la funzione di riavvio al volo per un motore in rotazione, rampe S, frequenze fisse, frequenze bloccate, regolatore PID e ingressi e uscite configurabili.

Sono proprio queste ampie possibilità di configurazione a far sì che la mancata partenza del motore non debba essere valutata esclusivamente sulla base di un solo sintomo. In pratica, l’inverter Lenze non avvia il motore sia in caso di guasto dell’elettronica di potenza, sia in presenza di un segnale di start errato, parametri impostati in modo non corretto o una protezione attiva.

Sintomi più comuni dei problemi con Lenze E82EV152_4C

Negli impianti industriali un problema dell’inverter viene notato più spesso solo quando l’azionamento smette di eseguire il ciclo macchina. Per il reparto manutenzione è allora fondamentale stabilire rapidamente se il guasto riguarda l’inverter, il motore, i cavi, l’automazione di comando o l’intera applicazione.

Tra i sintomi tipici per cui conviene eseguire la diagnostica di Lenze E82EV152_4C rientrano:

• il motore non parte nonostante il comando di marcia,
• l’inverter si accende, ma non fornisce tensione all’uscita U/V/W,
• l’azionamento parte solo per un momento e poi va in errore,
• il motore ronza, vibra o non raggiunge la velocità impostata,
• l’inverter segnala sovraccarico, cortocircuito, guasto a terra o surriscaldamento,
• dopo la sostituzione del dispositivo il motore funziona diversamente da prima,
• l’inverter funziona in modo instabile dopo il riscaldamento o sotto carico,
• la macchina non reagisce ai segnali provenienti dal PLC, dal pannello operatore o dal sistema I/O.

Hai un guasto su Lenze E82EV152_4C? In una situazione del genere non conviene limitarsi a una sostituzione casuale dell’inverter. Contatta un centro assistenza che verifichi il dispositivo, valuti lo stato dello stadio di potenza, dei parametri e delle protezioni e indichi se la riparazione è possibile.

Perché l’inverter Lenze non fornisce l’azionamento al motore?

Quando l’inverter Lenze non avvia il motore, le cause possono essere suddivise in diversi gruppi. Una parte riguarda il convertitore di frequenza stesso, mentre un’altra parte riguarda elementi esterni. Proprio per questo la diagnostica dovrebbe includere sia il dispositivo sia le sue condizioni di lavoro nell’applicazione.

Problema di alimentazione, circuito DC o protezioni

Lenze E82EV152K4C lavora in sistemi 400 / 500 V, quindi la prima fase del controllo dovrebbe includere l’alimentazione in ingresso, lo stato delle protezioni, la correttezza della tensione e il circuito intermedio DC. Con alimentazione a 400 V l’inverter funziona con rete 3/PE AC 320-440 V, mentre nella configurazione 500 V nell’intervallo 3/PE AC 400-550 V. In alternativa è possibile l’alimentazione dal bus DC, rispettivamente 450-620 V DC oppure 565-775 V DC.

Se l’alimentazione è instabile, manca una fase, si verifica una sovratensione, il circuito DC è danneggiato oppure si attiva una protezione, l’inverter può impedire l’avvio del motore. La documentazione per il funzionamento nell’intervallo 484–550 V indica inoltre la necessità di utilizzare una resistenza di frenatura, aspetto importante nell’analisi di applicazioni con frenatura o elevata inerzia dell’azionamento.

Parametri errati, segnale di start o configurazione degli ingressi

La serie Lenze 8200 vector consente la programmazione di set di parametri, la configurazione degli ingressi e delle uscite e il funzionamento in diverse modalità di controllo. Se l’inverter non reagisce al comando di start, il problema può derivare da una configurazione errata della sorgente di riferimento, dall’assenza di segnale dal controllore PLC, da ingressi digitali assegnati in modo non corretto, da rampe errate, da blocchi di frequenza oppure da uno stato attivo che inibisce il funzionamento.

Nella pratica può accadere che l’inverter sia funzionante, ma dopo una sostituzione, una perdita di parametri o modifiche alla macchina non vi sia coerenza tra le impostazioni dell’inverter e il modo di comando dell’azionamento. Per questo, prima di decidere l’acquisto di un altro dispositivo, conviene verificare i parametri salvati, lo storico errori e il metodo di comunicazione con il sistema di controllo.

Sovraccarico, cortocircuito, guasto a terra o danno al motore

Lenze E82EV152K4C dispone di protezioni contro cortocircuito, guasto a terra, sovratensione, blocco del motore, perdita di fase del motore, surriscaldamento e sovraccarico secondo il modello di monitoraggio I²t. Può inoltre funzionare con un sensore PTC o con un contatto termico del motore.

Se il motore presenta isolamento danneggiato, corto circuito tra spire, problemi al cavo motore o sovraccarico meccanico della macchina, l’inverter può bloccare l’avvio oppure andare immediatamente in errore. In questo caso, la sola riparazione di E82EV152_4C senza controllare il motore e l’impianto potrebbe non risolvere il problema, perché dopo il riavvio il guasto può ripresentarsi.

Diagnostica e riparazione di Lenze E82EV152_4C – quando ha senso l’assistenza?

Come si svolge la diagnostica di Lenze E82EV152_4C prima della riparazione?

Una diagnostica professionale di E82EV152_4C dovrebbe confermare se il dispositivo è elettricamente efficiente, se reagisce correttamente al comando e se i suoi parametri corrispondono all’applicazione. Nel caso dell’inverter Lenze 8200 vector è importante non solo rilevare l’elemento danneggiato, ma anche stabilire perché il dispositivo ha smesso di avviare il motore.

Il processo di controllo può includere:

• verifica della sigla completa dalla targhetta identificativa,
• controllo della classe di tensione, della potenza e della variante costruttiva,
• controllo dell’alimentazione in ingresso e del circuito DC,
• misura dello stadio di potenza e dell’uscita dell’inverter,
• analisi dello storico errori e degli stati di protezione,
• controllo della configurazione degli ingressi, delle uscite e delle sorgenti di comando,
• verifica dei parametri del motore e del metodo di controllo,
• test di funzionamento sotto carico o in condizioni simili a quelle di lavoro della macchina,
• valutazione dello stato dell’elettronica, del sistema di raffreddamento, dei morsetti e dei collegamenti,
• indicazione se sia conveniente la riparazione, la rigenerazione o la sostituzione del dispositivo.

Quali dati tecnici sono importanti durante il controllo di Lenze 8200 vector?

Nella diagnostica e nella scelta del ricambio sono importanti i parametri di lavoro del modello specifico. Lenze E82EV152K4C, durante il funzionamento su rete 400 V, ha una corrente nominale di rete di circa 5,5 A senza induttanza di rete e 3,9 A con induttanza di rete. La corrente nominale di uscita è pari a 4,7 A a 2 kHz, 3,9 A a 8 kHz e 2,5 A a 16 kHz. La corrente massima di uscita ammissibile per 60 secondi è pari a 5,9 A a 2 / 8 kHz e 3,8 A a 16 kHz.

Durante il funzionamento su rete 500 V il dispositivo resta assegnato alla potenza 1,5 kW / 2 HP, ma lavora nell’intervallo 3/PE AC 400–550 V. Per questa configurazione la corrente di rete è di circa 4,4 A senza induttanza e 3,1 A con induttanza. La corrente nominale di uscita è pari a 3,1 A a 2 / 8 kHz e 2,0 A a 16 kHz, mentre la corrente massima di uscita per 60 secondi è pari a 5,9 A a 2 / 8 kHz e 3,0 A a 16 kHz.

Questi valori sono importanti perché un carico eccessivo, una frequenza di commutazione scelta in modo errato, un motore non adatto o condizioni di lavoro non corrette possono causare sovraccarichi e arresti dell’azionamento. La versione E82EV ha perdite di potenza di circa 100 W, massa di circa 1,6 kg e grado di protezione IP20. L’inverter deve essere considerato un dispositivo da installare in armadio di controllo.

Riparazione di Lenze 8200 vector o acquisto di un ricambio?

La decisione tra riparazione e acquisto di un ricambio dipende dallo stato del dispositivo, dalla disponibilità dei componenti, dalla configurazione della macchina e dai costi di fermo. In molti casi la riparazione di Lenze 8200 ha senso, perché consente di mantenere la compatibilità dei parametri, del metodo di comando, del cablaggio e della configurazione dell’applicazione. Questo è particolarmente importante nelle macchine più datate, dove la documentazione può essere incompleta e i parametri dell’inverter sono adattati a uno specifico processo tecnologico.

L’acquisto di un ricambio può essere una buona soluzione quando l’inverter presenta danni estesi, il dispositivo non è disponibile in tempi accettabili oppure la produzione richiede un riavvio immediato. Tuttavia, bisogna ricordare che la sola scelta della potenza 1,5 kW non è sufficiente. È necessario verificare la sigla completa, la variante del filtro EMC, la versione hardware e software, i moduli I/O, il metodo di comando e i parametri salvati nel dispositivo.

Se un inverter nuovo o usato viene scelto esclusivamente in base alla potenza, può risultare che non collabori correttamente con la macchina. Per questo, nel caso del modello Lenze E82EV152_4C, conviene confrontare non solo i parametri elettrici, ma anche la configurazione dell’applicazione e il metodo di comunicazione con il sistema di controllo.

Hai bisogno della riparazione di Lenze E82EV152_4C oppure di un ricambio funzionante? La soluzione più sicura è verificare contemporaneamente l’inverter danneggiato e controllare la disponibilità di un dispositivo sostitutivo compatibile.

Cosa preparare prima di inviare l’inverter in assistenza?

Per accelerare il servizio di assistenza Lenze E82EV152_4C, conviene preparare le informazioni di base sul dispositivo e sui sintomi del guasto. In questo modo il tecnico può ricreare più rapidamente le condizioni di lavoro e restringere l’area della diagnostica.

Prima di inviare l’inverter in assistenza, prepara:

• la sigla completa dalla targhetta identificativa, ad es. Lenze E82EV152K4C,
• l’informazione se il dispositivo lavorava su rete 400 V o 500 V,
• la descrizione del sintomo: mancato avvio, errore, spegnimento sotto carico, assenza di reazione al comando,
• l’informazione se il guasto è comparso improvvisamente, dopo un fermo, dopo la sostituzione del motore o dopo lavori nell’armadio,
• una foto della targhetta identificativa e dei morsetti,
• informazioni sul motore e sull’applicazione in cui lavorava l’inverter,
• una copia dei parametri, se disponibile,
• una descrizione della pressione temporale, se il guasto ha fermato la produzione.

In caso di fermo produzione il tempo conta, ma una sostituzione rapida senza diagnostica può portare a un nuovo danneggiamento del dispositivo. Se la causa è il motore, il cavo, un sovraccarico meccanico o un errore nel sistema di frenatura, un altro inverter può guastarsi in condizioni simili.

La mancata partenza del motore non significa sempre che l’inverter debba essere sostituito

Lenze E82EV152_4C è un inverter della serie Lenze 8200 vector destinato ad azionamenti da 1,5 kW in sistemi 400 / 500 V. Se il dispositivo non avvia il motore, la causa può essere un guasto dell’inverter, ma allo stesso modo anche un problema di alimentazione, parametri, ingressi di comando, motore, cavi o protezioni.

Per questo, prima di decidere l’acquisto di un ricambio, conviene eseguire una diagnostica professionale. Essa consente di stabilire se sarà conveniente la riparazione di Lenze E82EV152_4C, la rigenerazione, la correzione dei parametri, il controllo del motore o la sostituzione con un modello compatibile.

Se l’inverter Lenze non avvia il motore, richiedi il controllo del dispositivo prima della sostituzione. La diagnostica permette di ridurre il rischio di una decisione d’acquisto errata, accorciare il fermo e ripristinare in sicurezza il funzionamento dell’azionamento. –> Richiedi la riparazione
