Cosa si guasta negli inverter Heidenhain UM 113 D? Diagnostica professionale degli inverter Heidenhain

Negli inverter Heidenhain UM 113D si guastano più spesso i moduli transistor IGBT, i driver di gate, i condensatori elettrolitici nel circuito intermedio DC, gli elementi dell’alimentatore ausiliario, i circuiti di misura della corrente e il sistema di raffreddamento. I sintomi possono includere errori di sovraccarico, asimmetria delle correnti di fase, funzionamento instabile dell’asse o del mandrino, messaggi casuali del controllo CNC, errori del bus DC, surriscaldamento, assenza di pronto del drive oppure blocco immediato della macchina dopo l’abilitazione al movimento. La diagnostica professionale dell’inverter Heidenhain UM 113D dovrebbe includere non solo le misure degli elementi di potenza, ma anche l’analisi dei segnali PWM, il controllo dei driver IGBT, la valutazione dei condensatori, la verifica della misura della corrente e una prova dinamica sotto carico.

Heidenhain UM 113D lavora in sistemi di azionamento esigenti di macchine utensili CNC, dove il modulo di potenza è responsabile del controllo di un asse o di un mandrino. In pratica, questo significa correnti elevate, elevata dinamica del carico, cicli frequenti di accelerazione e frenata e funzionamento in un ambiente esposto a temperatura, polvere, nebbia d’olio e vibrazioni. Per questo motivo il guasto dell’inverter UM 113D raramente riguarda un solo componente. Molto spesso il danneggiamento di un transistor di potenza provoca anche danni ai driver, alle resistenze di gate, all’optoisolamento o ai circuiti di controllo.

Hai un inverter Heidenhain UM 113D danneggiato? Affida la diagnostica professionale del modulo di potenza prima di riavviare la macchina. RGB Elektronika controllerà IGBT, driver, condensatori, misura della corrente, raffreddamento e funzionamento dell’inverter sotto carico.

Chiama: +48 717 500 983

Cosa si guasta più spesso nell’inverter Heidenhain UM 113D?

Che cos’è l’inverter Heidenhain UM 113D in un sistema di azionamento CNC modulare?

L’inverter Heidenhain UM 113D è un modulo di potenza utilizzato nei sistemi di azionamento modulari Heidenhain. In un sistema di questo tipo, i moduli di alimentazione UV o UVR preparano la tensione del circuito intermedio, mentre gli inverter della serie UM trasformano l’energia dal bus DC in un segnale AC trifase che alimenta il motore dell’asse o del mandrino.

In pratica, il modulo di potenza UM 113D è uno degli elementi esecutivi chiave di una macchina utensile CNC. Riceve i segnali di controllo PWM dal controller CC, commuta i transistor IGBT e controlla il flusso di energia verso il motore. Se un inverter modulare Heidenhain inizia a lavorare in modo instabile, gli effetti possono essere immediatamente visibili nel funzionamento della macchina: dagli errori dell’asse, ai problemi del mandrino, fino all’arresto completo della produzione.

Heidenhain UM 113D lavora con correnti elevate, perciò in assistenza deve essere trattato come un convertitore Heidenhain avanzato, non come un semplice elemento sostituibile. Una diagnosi errata può portare a un nuovo danneggiamento del modulo dopo il montaggio nella macchina.

Guasto IGBT in UM 113D: perché è uno dei guasti più gravi?

Il guasto più costoso e allo stesso tempo uno dei più frequenti nell’inverter UM 113D è il danneggiamento dei moduli transistor IGBT. Sono proprio questi componenti a essere responsabili della commutazione rapida dell’energia dal circuito DC e della generazione del segnale che alimenta il motore.

Il danneggiamento degli IGBT può verificarsi, tra l’altro, a causa di:

• sovraccarico termico, cioè temperatura di lavoro troppo elevata del modulo di potenza,
• cortocircuito nell’avvolgimento del motore, che sovraccarica lo stadio di potenza dell’inverter,
• danneggiamento del cavo di alimentazione del motore, soprattutto in caso di perforazioni dell’isolamento o cortocircuiti tra fasi,
• invecchiamento delle strutture semiconduttrici dopo molti anni di lavoro,
• raffreddamento non corretto, che accelera il degrado dei transistor,
• instabilità del bus DC, soprattutto con condensatori usurati o problemi nel modulo di alimentazione.

Un IGBT danneggiato può provocare un cortocircuito nello stadio di potenza, la bruciatura degli elementi di protezione, il blocco del drive o l’impossibilità di avviare l’asse. Nei casi estremi il guasto è improvviso e visibile già dopo lo smontaggio del modulo, ma non sempre accade così. Succede che l’inverter Heidenhain segnali solo errori di sovraccarico ripetuti, mentre la causa reale si trova nella sezione di potenza.

Perché dopo un guasto IGBT bisogna controllare anche i driver di gate?

Nell’inverter Heidenhain UM 113D un guasto IGBT molto spesso danneggia anche i circuiti di formazione degli impulsi di gate, cioè i driver. Questo è importante perché la sola sostituzione del modulo transistor senza controllo dei driver può concludersi con un nuovo danneggiamento dell’inverter al primo avviamento.

Durante la perforazione della struttura semiconduttrice, l’alta tensione può raggiungere l’elettronica di controllo. In questo caso possono danneggiarsi, tra l’altro:

• resistenze di gate,
• circuiti di optoisolamento,
• circuiti integrati dedicati dei driver,
• piste nei circuiti di controllo del gate,
• elementi responsabili della distribuzione del segnale PWM dal controller CC.

I sintomi del danneggiamento dei driver possono includere comando asimmetrico dei transistor, assenza di impulsi di gate corretti, forma d’onda PWM deformata oppure blocco immediato del drive dopo l’abilitazione. Per questo motivo la diagnostica Heidenhain UM 113D dovrebbe sempre includere l’analisi del percorso di comando IGBT, non solo la misura degli elementi di potenza.

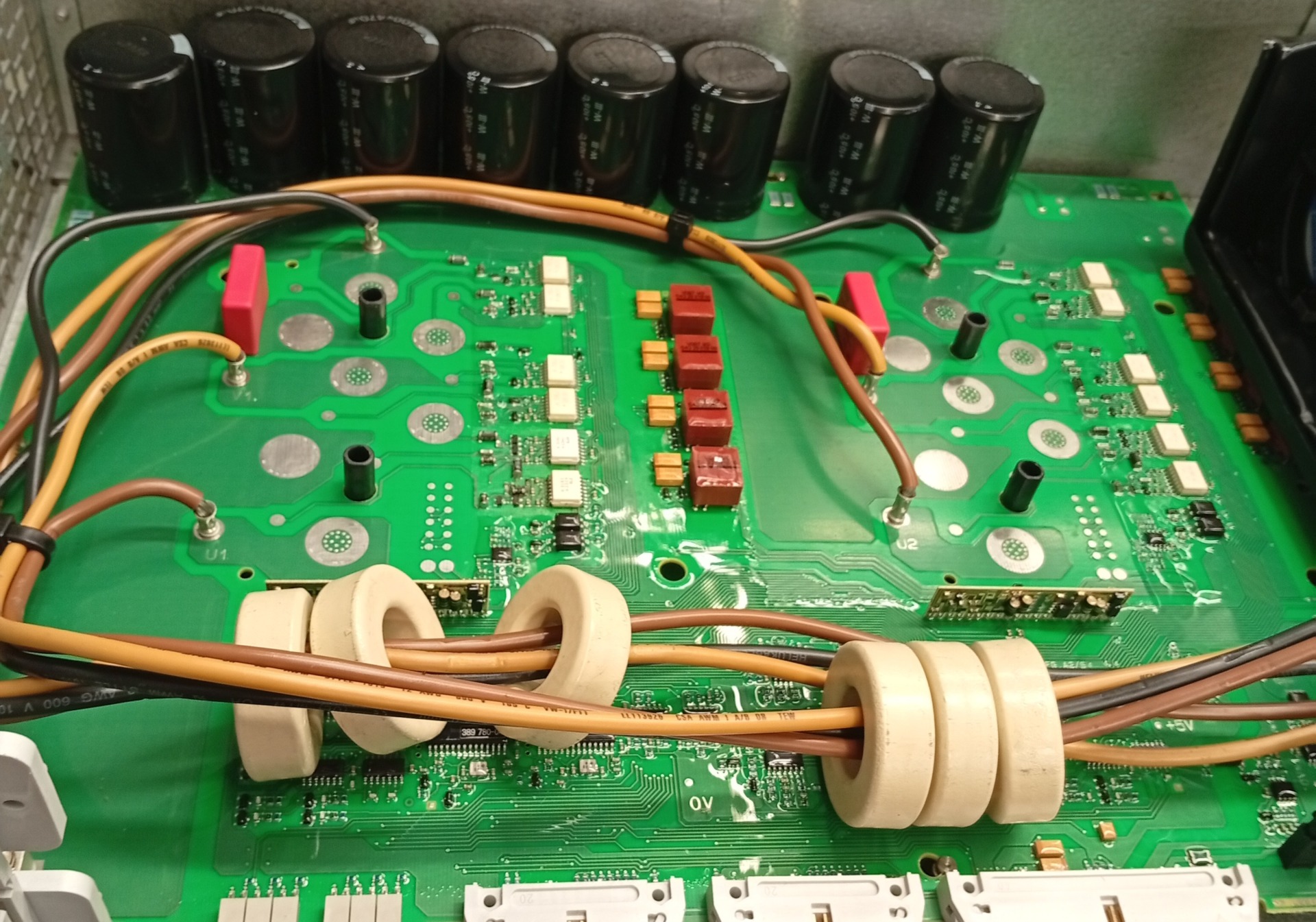

Condensatori elettrolitici e bus DC: da dove derivano gli errori casuali dell’inverter?

Il secondo problema molto frequente negli inverter UM 113D è il degrado dei condensatori elettrolitici. Questo riguarda sia i condensatori di filtro nel circuito intermedio del bus DC, sia i condensatori più piccoli nell’alimentatore switching, che genera tensioni ausiliarie per l’elettronica logica, di misura e di controllo.

Con il passare degli anni, l’elettrolita nei condensatori si secca. Il risultato è l’aumento dell’ESR, cioè della resistenza serie equivalente, e la diminuzione della capacità. In pratica, l’inverter può ancora sembrare corretto, ma il suo funzionamento diventa instabile.

I sintomi tipici di condensatori usurati in un inverter Heidenhain sono:

• errori di comunicazione casuali,
• pronto del drive instabile,
• errori di caduta di tensione del bus DC,
• disturbi nei segnali di misura,
• problemi di avvio dopo un fermo prolungato,
• maggiore ripple di tensione nel circuito intermedio,
• errori ricorrenti senza una causa meccanica evidente.

In questi casi la diagnostica professionale dell’inverter Heidenhain dovrebbe includere la misura della capacità, dell’ESR, la valutazione del ripple di tensione e il controllo della stabilità delle tensioni ausiliarie. La sostituzione dei condensatori senza controllo delle altre sezioni può aiutare solo parzialmente se il danno ha già influenzato altri elementi dell’elettronica.

Circuiti di misura della corrente: quando l’inverter segnala sovraccarico nonostante l’assenza di sovraccarico?

L’inverter UM 113D controlla la corrente di uscita con grande precisione. Se i circuiti di misura si scalibrano o si danneggiano, il modulo può segnalare errori di sovraccarico, asimmetria di fase o corrente non corretta anche quando il carico reale del motore non supera i valori consentiti.

Il danneggiamento del percorso di misura è particolarmente problematico per la manutenzione, perché i sintomi possono suggerire un problema con il motore, la meccanica dell’asse o i cavi. In realtà, la causa effettiva può trovarsi nell’elettronica di misura dell’inverter.

Un problema con la misura della corrente può essere indicato da:

• errori di sovraccarico che compaiono immediatamente dopo l’abilitazione al movimento,
• falsi messaggi di asimmetria delle correnti di fase,
• blocco dell’asse senza reale carico meccanico,
• differenze tra corrente misurata e comportamento reale del motore,
• errori ripetitivi lato drive nonostante il motore sia efficiente.

In una situazione di questo tipo è necessario verificare i percorsi di misura, gli elementi analogici, l’alimentazione dei sensori e il comportamento dell’inverter in condizioni dinamiche. La sola diagnostica statica può non evidenziare un problema che compare solo durante il lavoro sotto carico.

Raffreddamento ad aria, ventole e dissipatore: come la temperatura distrugge il modulo di potenza?

Heidenhain UM 113D è un modulo raffreddato ad aria, perciò lo stato delle ventole e del dissipatore influisce direttamente sulla durata dell’elettronica di potenza. Nelle macchine utensili CNC sono molto frequenti polvere, nebbia d’olio, temperatura elevata dell’armadio e flusso d’aria limitato. Questi fattori peggiorano gradualmente la dissipazione del calore.

I problemi più comuni legati al raffreddamento sono:

• ventole usurate o grippate,
• dissipatore sporco di polvere e nebbia d’olio,
• canali del flusso d’aria ostruiti,
• temperatura elevata nell’armadio di controllo,
• mancanza di manutenzione regolare del sistema di raffreddamento,
• funzionamento dell’inverter con carico elevato senza adeguato ricambio d’aria.

Il surriscaldamento non provoca sempre subito un guasto visibile come un componente bruciato. Più spesso accelera l’invecchiamento dei condensatori, indebolisce le strutture semiconduttrici, peggiora la stabilità di funzionamento e aumenta il rischio di danneggiamento degli IGBT. Per questo motivo, durante la riparazione dell’inverter Heidenhain UM 113D, vale sempre la pena valutare lo stato del raffreddamento e non concentrarsi esclusivamente sull’elettronica.

Chiama: +48 717 500 983

Come si svolgono la diagnostica professionale e la riparazione di Heidenhain UM 113D?

Quali sintomi indicano un guasto dell’inverter UM 113D?

Il guasto dell’inverter UM 113D può avere sintomi diversi, perché il modulo lavora all’interfaccia tra elettronica di potenza, controllo CNC, motore, cablaggio e meccanica della macchina. Per la manutenzione è fondamentale riconoscere rapidamente se il problema può riguardare l’inverter oppure piuttosto il motore, i cavi, il modulo di alimentazione o il controllo.

Sintomo nella macchina	Possibile causa	Cosa vale la pena controllare?
Errore immediato dopo l’abilitazione al movimento	Danneggiamento di IGBT, driver o misura della corrente	Stadio di potenza, driver di gate, segnali PWM, sensori di corrente
Errori casuali di comunicazione o pronto	Degrado dei condensatori o dell’alimentatore ausiliario	Tensioni ausiliarie, ESR, capacità, ripple di tensione
Errore di sovraccarico senza sovraccarico reale	Percorso di misura della corrente scalibrato	Sensori di corrente, circuiti analogici, confronto delle correnti di fase
Errore di surriscaldamento	Dissipatore sporco o ventola usurata	Flusso d’aria, stato delle ventole, sporco sul dissipatore
Funzionamento instabile dell’asse o del mandrino	Disturbi PWM, problemi con driver, bus DC o misura	Analisi oscilloscopica PWM, controllo DC link, test dinamico
Nuovo guasto dopo la sostituzione del modulo	Problema non rilevato nel motore, nel cavo o nei driver	Motore, cavi, isolamento, percorso di gate, condizioni di carico

Se i sintomi compaiono ciclicamente e la macchina si ferma durante gli stessi movimenti dell’asse o sotto carico del mandrino, la diagnostica dovrebbe includere anche il motore, i cavi di alimentazione e le condizioni meccaniche. L’inverter può essere la conseguenza di un problema nel sistema, ma può anche esserne la fonte principale.

Perché la sola sostituzione dell’elemento danneggiato può non bastare?

Negli inverter di potenza molto raramente è sufficiente sostituire il primo elemento visibilmente danneggiato. Se si è verificata una perforazione dell’IGBT, bisogna verificare se il danno non si è propagato ai driver, all’optoisolamento, alle resistenze di gate e ai circuiti di controllo. Se sono danneggiati i condensatori, bisogna valutare se le tensioni instabili non abbiano influenzato l’alimentatore ausiliario e l’elettronica di misura.

La riparazione Heidenhain UM 113D dovrebbe includere l’analisi della causa, non solo la rimozione dell’effetto. In caso contrario, il modulo può tornare nella macchina, avviarsi correttamente per un momento e poi guastarsi di nuovo sotto carico.

Nella pratica di assistenza è importante controllare l’intera catena:

• stadio di potenza e transistor IGBT,
• driver di gate e optoisolamento,
• alimentatore ausiliario,
• condensatori nel circuito DC e nelle sezioni ausiliarie,
• circuiti di misura della corrente,
• sistema di raffreddamento,
• connettori, flat cable, cavi e collegamenti con il controller CC,
• risposta dell’inverter al comando PWM,
• funzionamento sotto carico con motore di test.

Questo approccio riduce il rischio di nuovo danneggiamento e consente di valutare meglio se il modulo è pronto a lavorare in condizioni produttive reali.

Diagnostica oscilloscopica del PWM e dei driver IGBT

Una delle fasi chiave del controllo professionale dell’inverter Heidenhain UM 113D è la diagnostica oscilloscopica. Il tecnico analizza la forma, la simmetria e i tempi di salita dei fronti dei segnali PWM sui gate dei transistor IGBT. Per queste misure si utilizzano un oscilloscopio digitale e sonde differenziali adeguate, perché nel circuito sono presenti potenziali elevati e forme d’onda impulsive rapide.

L’analisi oscilloscopica permette di rilevare, tra l’altro:

• assenza di impulsi di comando su uno dei rami,
• asimmetria delle ampiezze dei segnali di gate,
• fronti di salita e discesa deformati,
• ritardi tra i canali di comando,
• comando non corretto di una fase,
• disturbi nel percorso PWM,
• danneggiamenti dei driver invisibili in una semplice misura statica.

Questo è particolarmente importante prima di applicare alta tensione al modulo riparato. Se i segnali di gate sono non corretti, l’avvio dell’inverter può portare al danneggiamento immediato dei nuovi elementi di potenza.

Prova dinamica sotto carico su banco di test

La conferma finale di una riparazione efficace dell’inverter Heidenhain non dovrebbe essere esclusivamente una misura sul banco di assistenza. Il modulo di potenza lavora in macchina in modo dinamico, perciò dovrebbe essere verificato anche sotto carico.

Durante una prova dinamica professionale, l’inverter UM 113D può essere integrato con un sistema di controllo di test Heidenhain TNC, collegato a un motore dedicato e avviato su un banco di prova. In un test di questo tipo si controlla il comportamento del modulo in condizioni simili al lavoro industriale.

Durante il test vale la pena monitorare:

• correnti di fase,
• stabilità del funzionamento dell’asse o del mandrino,
• temperatura del dissipatore,
• risposta dell’inverter al carico variabile,
• correttezza della trasmissione dei dati diagnostici al sistema CNC,
• stabilità delle tensioni ausiliarie,
• assenza di errori durante un funzionamento prolungato.

Solo un test dinamico sotto carico fornisce informazioni reali sul fatto che l’inverter UM 113D riparato sia in grado di lavorare nella macchina, e non solo di superare correttamente una misura statica.

Quando affidare la riparazione dell’inverter Heidenhain UM 113D?

Vale la pena affidare la riparazione dell’inverter Heidenhain UM 113D quando il dispositivo segnala errori ripetitivi, blocca il lavoro della macchina, provoca instabilità dell’asse o del mandrino oppure quando, dopo una precedente sostituzione del modulo, il problema continua a ripresentarsi. Prima viene eseguita la diagnostica, maggiore è la possibilità di limitare i danni secondari.

In particolare, non bisogna ignorare queste situazioni:

• l’inverter segnala sovraccarico subito dopo l’avvio,
• compaiono errori del bus DC,
• il modulo si scalda più rapidamente di prima,
• le ventole lavorano rumorosamente o non lavorano affatto,
• la macchina si ferma casualmente durante il ciclo,
• compaiono errori di comunicazione con il drive,
• l’asse o il mandrino lavora in modo instabile,
• si è verificato un guasto del motore o del cavo di alimentazione del motore,
• nell’armadio di controllo sono visibili tracce di surriscaldamento o sporco.

In RGB Elektronika realizziamo la diagnostica e la riparazione degli inverter Heidenhain utilizzati nei sistemi CNC. Controlliamo non solo gli elementi visibilmente danneggiati, ma anche i circuiti di potenza, i driver, l’alimentazione ausiliaria, i condensatori, la misura della corrente e il raffreddamento. Grazie a questo, la riparazione dell’inverter Heidenhain UM 113D si basa sulla reale causa del guasto, non sulla sostituzione casuale dei componenti.

Hai un inverter Heidenhain UM 113D danneggiato? Affida la diagnostica del modulo di potenza prima di riavviare la macchina. Questo può limitare il rischio di un nuovo guasto, di un fermo produzione e del danneggiamento degli elementi di azionamento collegati.

Perché la diagnostica Heidenhain UM 113D deve essere completa e non casuale?

Heidenhain UM 113D è un inverter modulare avanzato, in cui il guasto di un componente spesso influisce sulle sezioni successive del dispositivo. Il danneggiamento degli IGBT può distruggere i driver di gate, i condensatori usurati possono causare errori del bus DC e disturbi, mentre i problemi con la misura della corrente possono bloccare la macchina nonostante l’assenza di un sovraccarico reale.

La diagnostica professionale Heidenhain UM 113D dovrebbe includere:

• controllo dei transistor IGBT,
• verifica dei driver di gate,
• analisi dei segnali PWM,
• valutazione dei condensatori e dell’ESR,
• misura delle tensioni ausiliarie,
• verifica dei percorsi di misura della corrente,
• controllo del raffreddamento, delle ventole e del dissipatore,
• test dinamico sotto carico.

Grazie a questa procedura è possibile valutare realmente lo stato dell’inverter, ridurre il rischio di un nuovo guasto e ripristinare più rapidamente la macchina utensile CNC al lavoro. In un ambiente produttivo questo ha un’importanza diretta per i costi di fermo, la sicurezza della macchina e la continuità del processo.

Se hai bisogno di un servizio come riparazione Heidenhain UM 113D, diagnostica di un inverter Heidenhain o riparazione di un inverter Heidenhain dopo un guasto del modulo di potenza, contatta RGB Elektronika. Analizzeremo i sintomi, controlleremo il modulo e indicheremo le possibili azioni di assistenza.
