Cosa misurare prima dell’installazione di un nuovo inverter Yaskawa per evitare guasti ed errori alla messa in servizio?

Prima dell’installazione di un nuovo inverter Yaskawa è necessario misurare tre aree: i parametri della rete di alimentazione, lo stato dell’inverter stesso e i parametri del motore elettrico. Solo dopo questa verifica si può procedere in sicurezza al collegamento e alla messa in servizio dell’azionamento. È importante perché anche un convertitore di frequenza nuovo può danneggiarsi già al primo avviamento se l’isolamento del motore è indebolito, la rete è instabile oppure nel circuito è presente un cortocircuito.

In pratica, l’ installazione di un inverter Yaskawa non dovrebbe iniziare dai cavi, ma dalla diagnostica. Questo ordine di lavoro riduce il rischio di sovraccarichi, allarmi, arresti, danni ai moduli IGBT e costosi fermi di produzione. Per i reparti di manutenzione significa meno incertezza durante l’avviamento, mentre per lo stabilimento significa un costo inferiore della produzione persa.

Affida l’installazione di un inverter Yaskawa insieme alle misure preliminari alla messa in servizio. Controlleremo il motore, la rete di alimentazione e l’azionamento stesso per ridurre il rischio di allarmi, danni e fermo dopo il primo avviamento.

Chiama: +48 717 500 983

Quali misure bisogna eseguire prima dell’installazione di un inverter Yaskawa e perché non conviene saltare la diagnostica?

Perché la sola installazione di un inverter Yaskawa non basta per una messa in servizio sicura dell’azionamento?

In molti stabilimenti l’ installazione di un inverter viene trattata come una rapida sostituzione del dispositivo. È un errore. Il solo collegamento fisico dei cavi non garantisce che il sistema di azionamento funzionerà in modo stabile. L’inverter, infatti, lavora con tutto l’ambiente tecnico: rete di alimentazione, motore, cablaggio, protezioni, sistemi di controllo PLC, segnali HMI e talvolta anche con elementi aggiuntivi come induttanze, filtri o resistenze di frenatura.

Se prima della messa in servizio non viene eseguita una misura prima del collegamento dell’inverter Yaskawa, le conseguenze possono essere immediate. I problemi tipici includono:

• allarmi di sovraccarico già durante l’avviamento,
• funzionamento instabile dell’azionamento,
• surriscaldamento dell’inverter o del motore,
• errori legati alla qualità dell’alimentazione,
• danni all’elettronica di potenza, inclusi ponte raddrizzatore o moduli IGBT,
• perforazione dell’isolamento del motore sotto l’effetto del funzionamento con inverter,
• fermo non pianificato della linea di produzione.

Dal punto di vista di uno stabilimento industriale, una corretta preparazione all’avviamento è quindi non solo un’attività tecnica, ma anche un’azione economica. Riduce il rischio di guasto produttivo, accorcia il tempo di implementazione e diminuisce la probabilità di un nuovo intervento di assistenza.

Come scegliere la modalità ND o HD nell’inverter Yaskawa prima del primo avviamento?

Una delle fasi più importanti nella preparazione di un nuovo azionamento è il corretto adattamento dell’inverter al tipo di applicazione. Negli inverter Yaskawa è molto importante la scelta della modalità di lavoro Normal Duty o Heavy Duty, definita dal parametro C6-01.

La modalità ND viene generalmente utilizzata in applicazioni con coppia di carico variabile, come pompe e ventilatori. Consente di ottenere una corrente nominale di uscita più elevata, ma a scapito di una minore capacità di sovraccarico, tipicamente pari a 110% per 60 secondi.

La modalità HD è destinata ad applicazioni più esigenti in termini di coppia di avviamento, come trasportatori, gru o frantoi. Offre una corrente nominale inferiore, ma garantisce una maggiore resistenza ai sovraccarichi, tipicamente 150% per 60 secondi.

Non è soltanto una questione di configurazione software. In pratica, una scelta errata tra ND e HD rispetto alla corrente reale del motore e alla caratteristica del carico può causare:

• allarmi di sovraccarico falsi o reali,
• problemi in avviamento,
• dinamica di funzionamento dell’azionamento non corretta,
• instabilità nelle applicazioni ad alta inerzia.

Per questo, prima del primo avviamento, conviene confrontare i dati dell’inverter con il carico reale, la targhetta del motore, il carattere del processo e il metodo di controllo previsto. È particolarmente importante dove l’azionamento lavora con meccanica pesante, riduttore, frenatura o frequenti variazioni di carico.

Come eseguire la misura della rete elettrica prima del collegamento dell’inverter Yaskawa?

La misura della rete elettrica è una delle fasi più spesso trascurate prima dell’installazione di un convertitore di frequenza e allo stesso tempo una delle più critiche per la durata dell’azionamento. Prima di collegare l’inverter bisogna verificare innanzitutto le tensioni tra le fasi, la loro stabilità e il livello di squilibrio.

In pratica, lo squilibrio delle tensioni non dovrebbe superare il 2%. Se la rete presenta deviazioni maggiori, l’inverter può lavorare in modo instabile, generare allarmi o consumare più rapidamente gli elementi del circuito di potenza.

Conviene inoltre valutare se nella rete sono presenti:

• fluttuazioni di tensione,
• eccessiva distorsione della forma d’onda,
• armoniche superiori,
• problemi di qualità dell’alimentazione dovuti alla presenza di altri azionamenti, alimentatori, raddrizzatori o grandi carichi dinamici.

Quando lo squilibrio delle tensioni e le armoniche diventano una minaccia per l’inverter?

Se l’analisi della rete mostra un alto livello di inquinamento armonico, il collegamento di un nuovo inverter senza protezioni aggiuntive può significare un’usura accelerata dei componenti. In questi casi conviene considerare l’uso di induttanze di rete AC o filtri attivi per armoniche. Il loro compito è sia proteggere l’elettronica dell’inverter, sia limitare l’influenza dell’azionamento sulla rete dello stabilimento.

È particolarmente importante negli impianti in cui lavorano in parallelo altri inverter, servoazionamenti, alimentatori switching, raddrizzatori e sistemi di automazione complessi. In tali installazioni i problemi di qualità dell’alimentazione molto spesso non sono visibili a occhio nudo, ma si manifestano solo dopo l’avviamento di un nuovo azionamento.

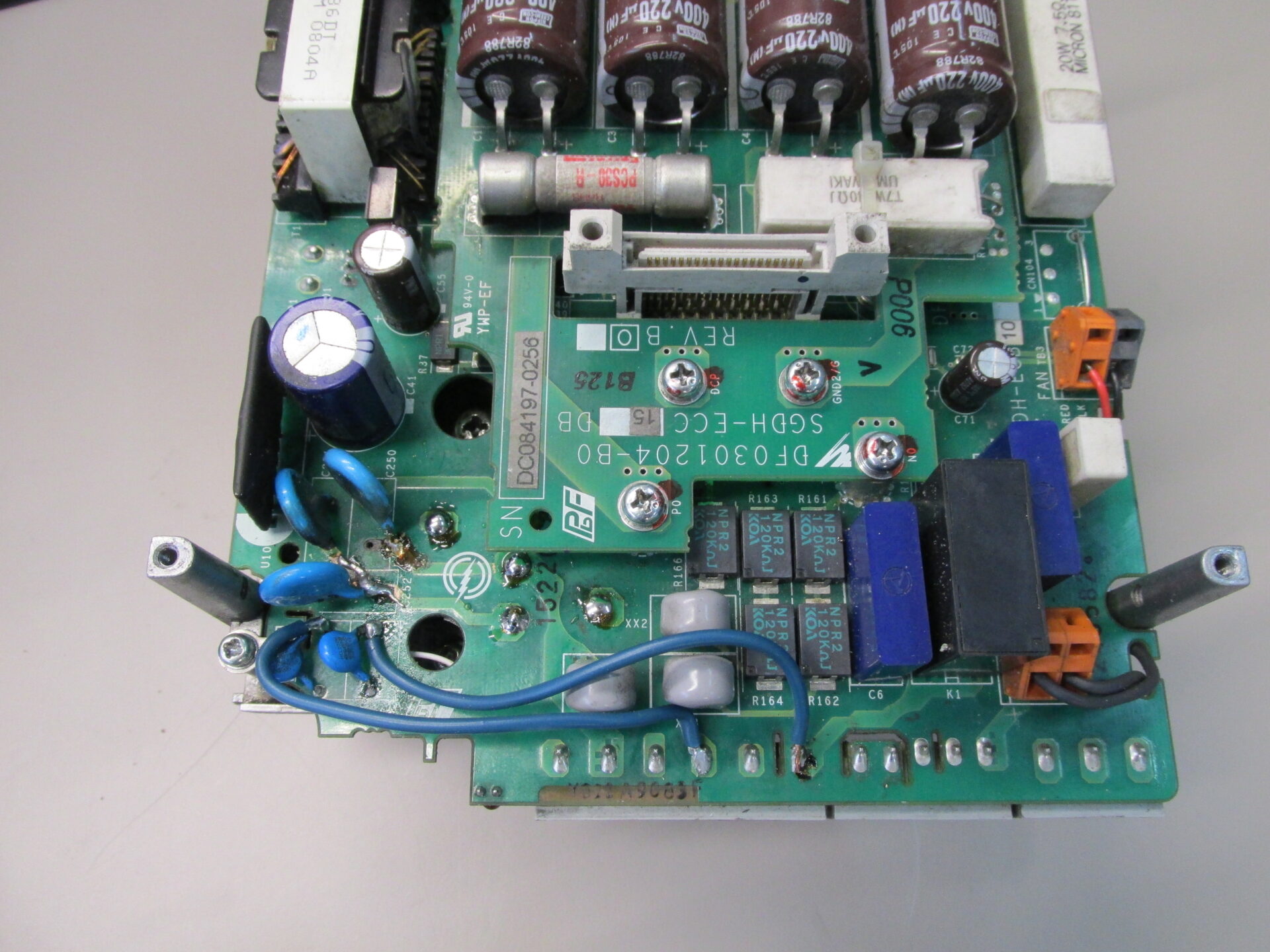

Come controllare l’inverter stesso prima di applicare tensione?

Prima di inserire l’alimentazione conviene eseguire un controllo semplice, ma molto importante, dello stato del dispositivo. Con un multimetro bisogna verificare la resistenza tra i morsetti di potenza e la massa, sia sul lato ingresso sia sul lato uscita.

Questa misura può rivelare danni gravi ancora prima del primo avviamento:

• una resistenza troppo bassa in ingresso può indicare un problema con i varistori o con il ponte raddrizzatore,
• una resistenza troppo bassa in uscita può indicare un cortocircuito nei moduli IGBT.

Questa fase è particolarmente importante quando l’inverter è stato immagazzinato per lungo tempo, trasportato in condizioni difficili, sostituito dopo un guasto precedente oppure installato nell’ambito della modernizzazione di un sistema esistente. Applicare tensione a un dispositivo con cortocircuito interno può portare non solo alla distruzione dell’azionamento, ma anche a un reale rischio di incendio.

Come eseguire la misura dei parametri del motore elettrico e cosa valutare prima della messa in servizio?

La misura dei parametri del motore elettrico è l’elemento più importante della diagnostica prima dell’installazione. In pratica, è proprio lo stato del motore a determinare molto spesso se il nuovo inverter Yaskawa funzionerà correttamente o se si danneggerà subito dopo l’avviamento.

La misura dei parametri del motore trifase non dovrebbe limitarsi al controllo della continuità degli avvolgimenti. Un controllo del genere è troppo superficiale per valutare il rischio reale per l’inverter. È necessaria una verifica più ampia che comprenda:

• lo stato dell’isolamento degli avvolgimenti,
• la dipendenza della resistenza dal tempo,
• eventuale umidità o contaminazione dell’isolamento,
• la prontezza generale del motore al funzionamento con un convertitore di frequenza.

In pratica, è fondamentale la misura della resistenza di isolamento con una tensione adeguata alla tensione nominale della macchina. Questo test consente di valutare se l’isolamento degli avvolgimenti è indebolito e se può verificarsi una perforazione a causa della natura impulsiva del funzionamento dell’inverter.

Chiama: +48 717 500 983

Perché la resistenza di isolamento, DAR e PI sono importanti per un nuovo inverter?

Il solo valore della resistenza di isolamento non sempre fornisce un quadro completo. Per questo nella diagnostica professionale conviene determinare anche il rapporto di assorbimento dielettrico DAR e l’indice di polarizzazione PI. Questi parametri aiutano a valutare se l’isolamento è umido, invecchiato o contaminato.

È particolarmente importante prima dell’avviamento di un azionamento con inverter, perché l’elevata frequenza di commutazione e il carattere della tensione di uscita impongono all’isolamento del motore requisiti più elevati rispetto alla classica alimentazione da rete. Se il motore è indebolito, il nuovo inverter potrebbe non essere la causa, ma ciò che rivela un problema già esistente.

Dal punto di vista della pratica di assistenza, questa misura prima del collegamento dell’inverter Yaskawa protegge non solo il motore stesso, ma anche il nuovo azionamento. Proprio la trascuratezza della diagnostica del motore è spesso la causa del danneggiamento immediato dei moduli di potenza dopo il primo avviamento.

Se prima dell’installazione dell’inverter sorgono dubbi sullo stato del motore, del cablaggio, dell’elettronica di controllo o dell’intera applicazione, conviene eseguire una diagnostica completa del sistema invece di rischiare un guasto costoso durante l’avviamento.

Se stai pianificando l’installazione di un inverter Yaskawa in una macchina esistente, dopo un guasto o nell’ambito di una modernizzazione, affida le misure e la messa in servizio a un team che valuterà contemporaneamente azionamento, motore e condizioni di alimentazione. È il percorso più sicuro verso un avviamento rapido e stabile.

Cosa si rischia saltando le misure e quando conviene affidare l’installazione dell’inverter a specialisti?

Quali errori compaiono più spesso durante l’installazione di un convertitore di frequenza Yaskawa?

Gli errori durante l’installazione e la messa in servizio dell’inverter raramente derivano solo dal collegamento dei cavi. Molto più spesso il problema è la mancanza di una preparazione tecnica completa. In pratica, si riscontrano più spesso:

• avviamento dell’azionamento senza precedente misura della rete,
• mancata valutazione dell’isolamento del motore prima dell’avviamento,
• omissione del processo di formatura dei condensatori elettrolitici dopo un lungo stoccaggio dell’inverter,
• scelta errata della modalità ND o HD,
• collegamento dell’inverter a un motore o a un cavo motore danneggiato,
• omissione del controllo dei cortocircuiti sul lato ingresso o uscita dell’inverter,
• errata convinzione che un nuovo inverter risolverà automaticamente i problemi del vecchio sistema di azionamento,
• mancata considerazione dell’influenza della qualità dell’alimentazione sull’elettronica di potenza.

Questi errori hanno conseguenze reali: dai problemi di avviamento e funzionamento instabile fino al danneggiamento dell’inverter, del motore, degli alimentatori ausiliari o degli elementi di automazione che collaborano con l’azionamento. Nelle macchine più complesse un guasto può influire anche su controllori PLC, pannelli HMI, moduli I/O e comunicazione industriale dell’intera postazione.

Riparazione, rigenerazione, sostituzione o modernizzazione del sistema di azionamento – cosa scegliere?

Durante la sostituzione dell’inverter conviene guardare oltre il solo azionamento. A volte il problema viene effettivamente risolto con la sostituzione del dispositivo con uno nuovo. In altri casi, una soluzione migliore può essere:

• riparazione dell’inverter esistente, quando il danno è localizzato e conveniente da rimuovere,
• rigenerazione, quando bisogna ripristinare l’efficienza del dispositivo e sostituire gli elementi di consumo usurati,
• modernizzazione, quando il vecchio sistema non soddisfa più i requisiti del processo, della comunicazione o della sicurezza.

In pratica, la decisione dovrebbe basarsi sulla diagnostica dell’intero sistema: inverter, motore, applicazione, qualità dell’alimentazione e carico previsto. Una semplice sostituzione senza analisi delle cause del guasto precedente spesso si conclude con il ritorno dello stesso problema.

Quando affidare l’installazione di un inverter Yaskawa e la diagnostica al servizio tecnico?

Vale la pena considerare il supporto di specialisti soprattutto quando:

• l’inverter lavora in un’applicazione critica per la produzione,
• il sistema ha una storia di allarmi, sovraccarichi o funzionamento instabile,
• non c’è certezza sullo stato dell’isolamento del motore,
• la rete dello stabilimento è caricata da molti azionamenti o carichi non lineari,
• l’installazione comprende anche PLC, HMI, servoazionamenti, softstarter o sistemi di comunicazione industriale,
• la sostituzione dell’inverter è parte di una più ampia modernizzazione della macchina.

Una installazione professionale di un convertitore di frequenza Yaskawa non è soltanto il montaggio fisico del dispositivo. Comprende anche la verifica delle condizioni di lavoro, il controllo dell’azionamento, la selezione dei parametri, i test prima dell’applicazione della tensione e una messa in servizio sicura. In questo modo il rischio di guasto dopo l’avviamento è molto più basso.

Se per te sono importanti una messa in servizio sicura e la riduzione del rischio di fermo, affida l’installazione dell’inverter insieme alle misure pre-avviamento. È particolarmente importante nella produzione continua, nelle linee con alto costo di fermo e nelle applicazioni con elevata coppia di avviamento.

Checklist prima della messa in servizio di un nuovo inverter Yaskawa

Prima del primo avviamento conviene confermare che siano state eseguite le seguenti attività:

• è stato verificato il carattere dell’applicazione ed è stata scelta la modalità ND o HD,
• sono state verificate le tensioni tra le fasi e lo squilibrio della rete,
• sono stati valutati la qualità dell’alimentazione e il rischio di armoniche,
• è stata controllata la resistenza tra i morsetti di potenza e la massa sul lato ingresso e uscita dell’inverter,
• è stata eseguita la misura dei parametri del motore elettrico,
• è stata misurata la resistenza di isolamento degli avvolgimenti,
• sono stati determinati DAR e PI, se lo stato del motore richiede una valutazione approfondita,
• è stata confermata la correttezza dei collegamenti di potenza, controllo e messa a terra,
• è stato valutato se l’applicazione richiede un’induttanza aggiuntiva o filtrazione,
• è stata preparata una procedura di avviamento sicuro e osservazione del funzionamento dell’azionamento.

Il corretto collegamento di un inverter Yaskawa inizia quindi dalle misure, non dalla sola installazione. Sono proprio queste a decidere se il nuovo azionamento funzionerà stabilmente e se la sua implementazione ridurrà davvero il fermo invece di generare ulteriori costi.
