Cosa fare quando un computer industriale non comunica con i dispositivi? Guasto di un computer industriale B&R Automation in stabilimento

Quando un computer industriale B&R Automation non comunica con i dispositivi, occorre innanzitutto controllare il livello fisico: alimentazione, cavi, connettori, LED delle porte e il dispositivo dall’altro lato del collegamento. Successivamente è necessario verificare la configurazione di rete, l’indirizzo IP, la subnet mask, il gateway, la risposta al ping, il funzionamento dei servizi di comunicazione e le impostazioni del firewall di sistema. Se il computer si avvia correttamente, ma continua a non rilevare PLC, HMI, inverter, moduli I/O o la rete di stabilimento, la causa può essere una porta Ethernet, RS-232 o RS-485 danneggiata, un controller di comunicazione, un transceiver oppure la scheda madre dell’IPC. In questa situazione è necessaria una diagnostica accurata del computer industriale B&R Automation e spesso una riparazione elettronica a livello di componenti.

Un guasto del computer industriale in stabilimento raramente è un problema esclusivamente informatico. In pratica coinvolge automazione, manutenzione, produzione, qualità e acquisti. Un computer B&R può essere responsabile della visualizzazione, della comunicazione con il PLC, della gestione delle ricette, dello scambio dati con un sistema superiore oppure del controllo di una parte del processo. Per questo motivo l’assenza di comunicazione con un computer B&R Automation deve essere trattata come un evento critico, soprattutto quando il dispositivo lavora su una linea continua, una macchina confezionatrice, un sistema di trasporto, una cella robotizzata o un impianto di processo.

Hai un IPC B&R Automation con assenza di comunicazione? Non eseguire modifiche casuali alla configurazione di rete e non formattare il supporto prima di averne eseguito una copia. È consigliabile affidare la diagnostica del dispositivo, delle porte di comunicazione e del supporto CFast o SSD per non aggravare il guasto e non perdere il progetto, le ricette o le impostazioni della macchina.

Chiama: +48 717 500 983

Perché il computer B&R non comunica con PLC, HMI o rete di stabilimento?

Un computer industriale B&R Automation può smettere di comunicare con i dispositivi per diversi motivi: da un cavo allentato fino al danneggiamento dei circuiti di comunicazione sulla scheda madre. La cosa più importante è separare metodicamente il problema tra livello fisico, configurazione di rete, funzionamento del sistema operativo, protocolli industriali e stato dell’elettronica IPC.

Negli stabilimenti produttivi un computer industriale lavora in un ambiente molto diverso da un ufficio. Nei quadri di controllo sono presenti vibrazioni, sbalzi di temperatura, polvere, umidità, nebbia d’olio e disturbi elettromagnetici. Anche un’unità IPC robusta può guastarsi con il tempo, soprattutto se lavora per anni senza pulizia, controllo del raffreddamento e backup regolari.

Quali sintomi indicano un guasto dell’IPC B&R Automation?

L’assenza di comunicazione non significa sempre che il computer sia completamente fuori uso. Molto spesso l’IPC si avvia correttamente, il sistema operativo parte, lo schermo HMI funziona, ma il dispositivo non scambia dati con PLC, azionamenti, pannello operatore, server OPC UA o rete di stabilimento. Proprio questi casi sono i più ingannevoli, perché dal punto di vista dell’operatore il computer “funziona”, ma dal punto di vista del processo non svolge il proprio ruolo.

Sintomo	Possibile causa	Prima azione
Nessuna risposta al ping	Indirizzo IP errato, cavo danneggiato, guasto della porta Ethernet	Controllare IP, cavo e LED della porta
Il LED link sulla porta RJ45 non si accende	Assenza di collegamento fisico, connettore danneggiato, porta bruciata, guasto del dispositivo dall’altro lato	Sostituire il cavo e controllare il collegamento su un’altra porta
La comunicazione è instabile	Vibrazioni, connettore allentato, cavo danneggiato, disturbi, degrado della porta	Controllare connettori, schermatura e continuità del cavo
Nessun dato dal PLC o dai moduli I/O	Errore di protocollo, servizio arrestato, problema con Automation Runtime o configurazione del progetto	Verificare servizi, log, configurazione e stato del bus
La porta RS-232 o RS-485 non riceve dati	Transceiver danneggiato, parametri di trasmissione errati, interruzione nel cavo	Controllare i parametri di trasmissione, eseguire un test di loopback
Il computer si avvia, ma non rileva i dispositivi	Guasto del controller di comunicazione, degli optoisolatori di separazione galvanica o della scheda madre	Eseguire una diagnostica hardware IPC in assistenza

Un segnale tipico che il problema possa riguardare l’hardware è la situazione in cui il computer B&R si avvia senza errori di sistema, ma una specifica porta di comunicazione non trasmette o non riceve il segnale. Questo vale sia per le porte Ethernet sia per le interfacce seriali RS-232 e RS-485.

In che modo l’assenza di comunicazione influisce su produzione e manutenzione?

Un guasto dell’IPC B&R Automation può tradursi immediatamente in un fermo produzione. Gli operatori perdono allora la possibilità di controllare il processo, modificare i parametri dal pannello HMI e monitorare le letture correnti dal PLC. Se il computer industriale è responsabile solo della visualizzazione, la macchina talvolta può continuare a funzionare, ma il personale perde il controllo su parametri e allarmi. Se invece sull’IPC viene eseguito l’algoritmo di controllo, la gestione delle ricette o uno scambio dati critico con un sistema superiore, l’assenza di comunicazione può fermare l’intera linea.

Per la manutenzione è fondamentale stabilire rapidamente se il guasto è locale o sistemico. Un problema locale può riguardare una porta, un cavo o un dispositivo periferico. Un problema sistemico comprende configurazione di rete, switch industriali, bus, firewall, sistema operativo o progetto di automazione. Un riconoscimento errato della causa porta alla sostituzione inutile di elementi funzionanti, all’allungamento del fermo e all’aumento dei costi.

In pratica, il costo di un guasto del computer industriale non si limita al prezzo della riparazione. Occorre considerare la produzione persa, il tempo dei tecnici dell’automazione, il lavoro del service, il rischio di danneggiare un lotto di prodotto, i ritardi nelle consegne e gli eventuali problemi di sicurezza del processo. Per questo la diagnostica IPC B&R Automation dovrebbe essere eseguita secondo una procedura, non con reset e sostituzioni casuali dei dispositivi.

Le cause più frequenti dell’assenza di comunicazione con un computer B&R Automation

L’assenza di comunicazione con un computer B&R Automation può derivare da un semplice problema di installazione oppure da un grave guasto elettronico. Di seguito sono riportate le cause più comuni che vale la pena controllare prima di decidere la sostituzione del dispositivo.

Cavi, connettori RJ45, DB9 o M12 danneggiati

La causa più semplice, ma molto frequente, dei guasti di comunicazione sono cavi e connettori. Le vibrazioni delle macchine possono provocare l’allentamento dei connettori, microfessure nei conduttori, danni alla schermatura o interruzioni che compaiono solo durante il funzionamento del dispositivo. Questo riguarda in particolare i cavi Ethernet con connettori RJ45, i cavi seriali DB9 e i connettori industriali M12.

Vale la pena controllare se il cavo non sia piegato, tagliato, sporco d’olio, bagnato o posato troppo vicino a fonti di disturbo. Nella comunicazione industriale anche perdite momentanee del segnale possono causare errori del bus, perdita di pacchetti o interruzione dello scambio dati.

Guasto della porta Ethernet, RS-232 o RS-485 sulla scheda madre

Se il cavo, lo switch e il dispositivo dall’altro lato sono funzionanti, il sospetto ricade sulla porta di comunicazione del computer. Il danneggiamento di una porta Ethernet, RS-232 o RS-485 può essere conseguenza di sovratensione, cortocircuito, corrosione, lavoro in ambiente umido oppure esposizione prolungata alle vibrazioni.

Particolarmente soggetti a danni sono i circuiti transceiver, cioè gli elementi responsabili della trasmissione e ricezione dei segnali. Nelle interfacce seriali si tratta, tra gli altri, dei circuiti per gli standard RS-232 e RS-485. Nella comunicazione Ethernet possono guastarsi il controller di rete, il trasformatore di isolamento, gli elementi di protezione o le piste sulla scheda madre. In questi casi il computer può avviarsi normalmente, ma la porta non sarà visibile, non stabilirà il collegamento oppure genererà una comunicazione instabile.

Configurazione IP errata, firewall o servizi di comunicazione non attivi

Non ogni guasto di un computer industriale B&R Automation è un guasto hardware. Spesso il problema compare dopo un riavvio, la sostituzione di uno switch, la modifica dell’indirizzamento della rete di stabilimento, l’aggiornamento del sistema o la modifica del progetto. In questi casi la causa può essere un indirizzo IP errato, una subnet mask sbagliata, un gateway predefinito non corretto oppure un conflitto di indirizzi.

Occorre inoltre controllare se il firewall di sistema non blocchi la comunicazione e se i servizi responsabili dello scambio dati siano attivi. Questo riguarda, tra gli altri, protocolli e meccanismi come Ethernet POWERLINK, Modbus TCP, Profinet, OPC UA, comunicazione con PLC, comunicazione con HMI, accesso al sistema SCADA o scambio dati con il database di produzione.

Nei computer industriali con sistema Windows o Linux vale la pena controllare le impostazioni delle schede di rete, i log di sistema e lo stato dei servizi. Nell’ambiente B&R bisogna considerare anche la configurazione del progetto, Automation Runtime e le impostazioni di comunicazione in Automation Studio.

Umidità, nebbia d’olio, vibrazioni e corrosione dell’elettronica

I computer industriali B&R sono progettati per lavorare in applicazioni impegnative, ma l’ambiente produttivo degrada l’elettronica nel tempo. Elevata umidità, nebbia d’olio e polvere si depositano all’interno dell’involucro e del quadro di controllo. Quando l’umidità condensa, sulla scheda madre possono formarsi punti di corrosione, depositi conduttivi e cortocircuiti locali.

Sintomi di tale degrado possono essere comunicazione instabile, perdite periodiche del collegamento, errori di trasmissione RS-485 oppure problemi che compaiono solo dopo il riscaldamento del dispositivo. In questo caso la semplice sostituzione del cavo non risolve il problema. Sono necessari diagnostica elettronica, ispezione della scheda madre, misure e spesso rigenerazione dei circuiti danneggiati.

Come eseguire la diagnostica e quando affidare l’IPC B&R Automation all’assistenza?

La diagnostica di un computer industriale B&R Automation dovrebbe procedere dai test più semplici a quelli più avanzati. In questo modo è possibile escludere rapidamente cavo, switch, configurazione IP e dispositivo periferico prima di decidere lo smontaggio dell’IPC o l’invio in assistenza.

Diagnostica del computer industriale B&R Automation passo dopo passo

La procedura seguente è utile quando il computer B&R non comunica con PLC, HMI, inverter, servoazionamenti, moduli I/O o rete di stabilimento. Può essere utilizzata anche per la diagnostica dei computer 5PC B&R Automation e di altre unità IPC industriali.

Passo 1: controlla alimentazione, cavi e stato dei connettori

Per prima cosa occorre confermare l’alimentazione stabile del computer e dei dispositivi collegati all’IPC. Vale la pena controllare l’alimentatore 24 VDC, i morsetti, i conduttori di protezione e la presenza di cadute di tensione durante l’avvio della macchina. Poi bisogna valutare cavi di comunicazione, connettori RJ45, DB9, M12, schermatura e fissaggio dei connettori.

• Sostituisci il cavo con uno testato, possibilmente un breve tratto di prova.
• Controlla se il connettore non sia allentato, oleoso, corroso o meccanicamente danneggiato.
• Verifica che il dispositivo dall’altro lato del collegamento sia alimentato e funzionante.
• Se possibile, collega la connessione a un’altra porta dello switch industriale.
• Controlla se il problema non compaia solo in presenza di vibrazioni o dopo la chiusura del quadro.

Questa fase permette di eliminare le cause più evidenti. In pratica, molte segnalazioni descritte come guasto IPC B&R Automation si rivelano problemi di cablaggio, connettore o dispositivo collegato.

Passo 2: LED e stato delle porte di comunicazione

I LED diagnostici sull’involucro del computer, sulle porte Ethernet e sui dispositivi di rete forniscono rapidamente informazioni sullo stato del collegamento. L’assenza di accensione del LED con cavo Ethernet collegato suggerisce un problema del livello fisico: cavo, porta IPC, porta dello switch oppure dispositivo dall’altro lato.

Se il LED è acceso, ma non avviene scambio dati, il problema può riguardare configurazione IP, protocollo, firewall, servizio di comunicazione o progetto di automazione. Se il LED si accende e si spegne durante il funzionamento della macchina, vale la pena sospettare un connettore allentato, disturbi, cavo danneggiato o degrado della porta.

Passo 3: controlla indirizzo IP, subnet mask, gateway e risposta al ping

A livello di sistema occorre controllare l’indirizzo IP del computer B&R, la subnet mask, il gateway predefinito e gli eventuali conflitti di indirizzi. Un semplice test ping permette di stabilire se il dispositivo è visibile in rete. L’assenza di risposta al ping non significa sempre guasto della porta, ma è un importante segnale diagnostico.

1. Controlla l’indirizzo IP attuale della scheda di rete.
2. Confronta l’indirizzamento con la documentazione della macchina o con una copia della configurazione.
3. Esegui il ping del computer B&R da un laptop di servizio.
4. Esegui il ping dal computer B&R al controllore PLC, al pannello HMI o al gateway.
5. Controlla la tabella ARP e la visibilità dei dispositivi nella subnet.
6. Escludi un conflitto di indirizzi IP dopo le ultime modifiche nella rete di stabilimento.

Se dopo il riavvio del computer la comunicazione ha smesso di funzionare, vale la pena verificare se la scheda di rete non abbia acquisito un indirizzo diverso, se il sistema non abbia ripristinato le impostazioni predefinite o se le modifiche eseguite in precedenza siano state salvate solo temporaneamente.

Passo 4: verifica protocolli, servizi e firewall di sistema

La fase successiva è la diagnostica software. A seconda della configurazione della macchina, un computer industriale B&R può comunicare tramite Ethernet POWERLINK, Modbus TCP, Profinet, OPC UA, interfacce seriali oppure applicazioni non standard del costruttore della macchina. Occorre controllare se i servizi appropriati sono attivi e se non sono stati bloccati dal firewall.

In ambiente Windows o Linux bisogna controllare lo stato dei servizi, i log di sistema, le impostazioni della scheda di rete e le regole del firewall. Nell’ambiente B&R Automation Studio occorre verificare la configurazione del progetto, lo stato delle connessioni e le impostazioni dei dispositivi target. Se nel sistema lavora Automation Runtime, bisogna controllare se il runtime si avvia correttamente e se non segnala errori di comunicazione.

È importante non introdurre modifiche casuali alla configurazione senza averne eseguito una copia. La modifica di indirizzi, protocolli o impostazioni del progetto può rendere più difficile il successivo ripristino della configurazione originale della macchina.

Passo 5: esegui un test di loopback o un test dell’interfaccia esterna

Se il sospetto ricade su una porta danneggiata, è possibile eseguire un test di loopback per l’interfaccia seriale oppure un test con una scheda di rete USB esterna, a condizione che il sistema operativo e la configurazione dell’applicazione lo consentano. Se la comunicazione funziona stabilmente tramite un’interfaccia esterna, mentre la porta integrata continua a non funzionare, è un forte indizio di danneggiamento della porta sulla scheda madre.

Un test di questo tipo non è sempre possibile in produzione, perché molte applicazioni industriali hanno interfacce, driver e impostazioni assegnati in modo rigido. Tuttavia è molto utile nella diagnostica di assistenza, perché permette di separare un guasto di sistema da un guasto elettronico.

Suggerimento di assistenza: se l’IPC B&R Automation si avvia, ma non funziona solo una porta di comunicazione, ciò non significa automaticamente che sia necessario sostituire l’intero computer. In molti casi è possibile riparare la porta, sostituire il transceiver, rigenerare il circuito di ingresso/uscita o ripristinare i collegamenti sulla scheda madre.

Cosa può fare un’assistenza specializzata per computer industriali?

Un’assistenza specializzata per computer industriali può eseguire una diagnostica molto più approfondita rispetto al controllo standard di cavi e configurazione. Questo riguarda soprattutto i casi in cui il computer B&R non comunica nonostante alimentazione corretta, configurazione IP corretta e infrastruttura di rete funzionante.

La diagnostica professionale di un IPC B&R Automation può comprendere:

• ispezione della scheda madre per verificare corrosione, allagamenti, contaminazioni e danni termici,
• misure delle linee di alimentazione e della stabilità delle tensioni,
• test delle porte Ethernet, RS-232, RS-485 e USB,
• verifica di transceiver, controller di rete ed elementi di separazione galvanica,
• diagnostica del supporto CFast, SSD o disco industriale,
• esecuzione di una copia di backup del sistema e dei dati macchina,
• riparazione di piste, connettori e circuiti integrati danneggiati,
• pulizia dell’elettronica dopo esposizione a nebbia d’olio, umidità o polvere,
• test di stabilità dopo la riparazione sotto carico.

La riparazione dei computer industriali B&R Automation spesso consiste nell’eliminare uno specifico difetto elettronico, non nella sostituzione dell’intera unità. Può comprendere la sostituzione di circuiti driver delle porte, optoisolatori, elementi di protezione, connettori, condensatori o la riparazione di collegamenti danneggiati sul PCB.

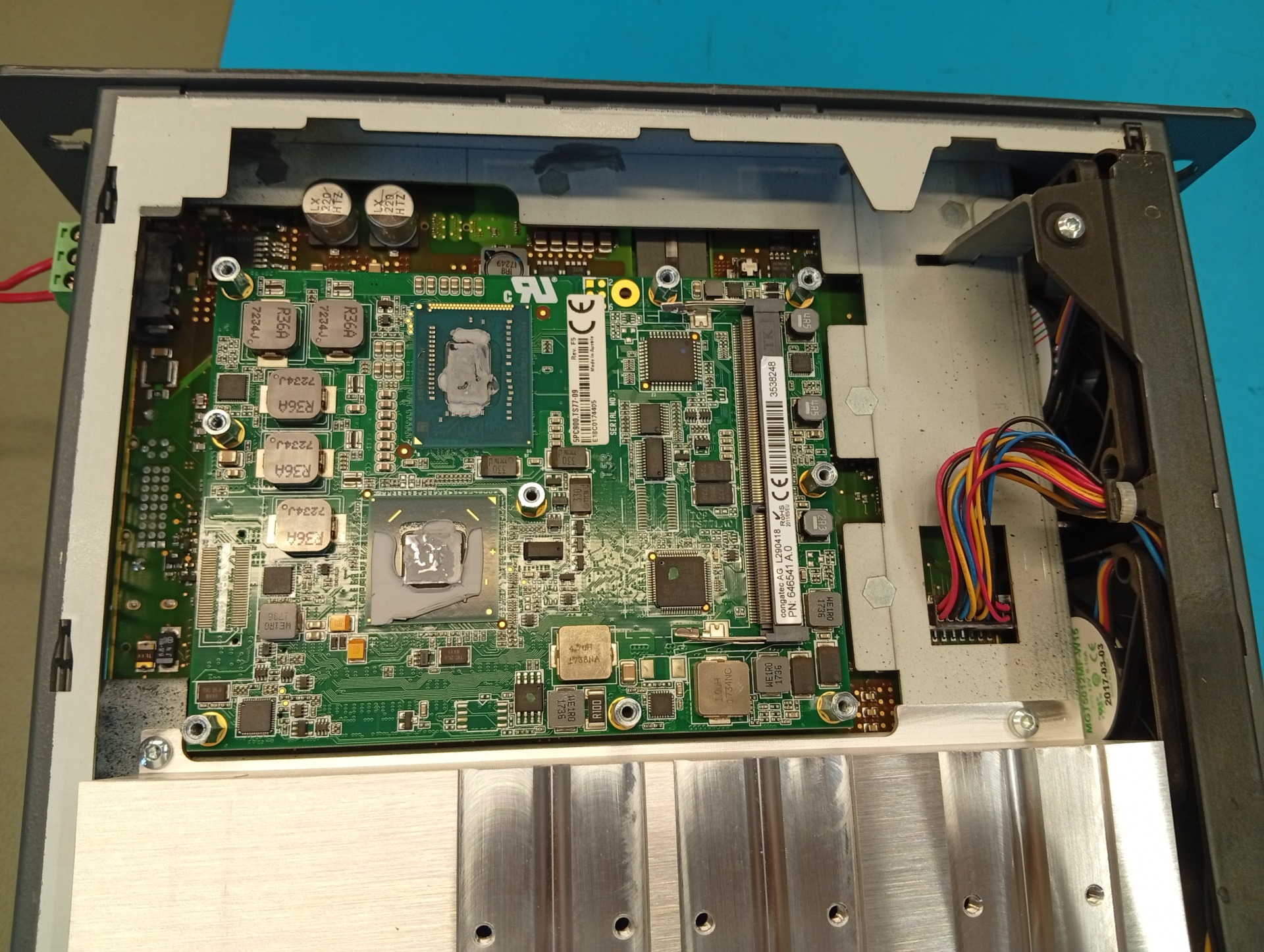

Nel caso di unità più datate, come i computer 5PC B&R Automation, è importante anche la protezione dei dati. Il semplice acquisto di un computer usato non risolve il problema se non sono disponibili un’immagine di sistema compatibile, il progetto corretto, licenze, impostazioni di comunicazione e parametri macchina. Per questo l’assistenza dei computer 5PC B&R Automation dovrebbe comprendere non solo l’elettronica, ma anche il supporto dati, la configurazione e la possibilità di ripristinare l’ambiente di lavoro.

Riparazione, rigenerazione, modernizzazione o acquisto di un IPC guasto?

Dopo la diagnostica è possibile scegliere il percorso d’azione migliore. Non sempre la sostituzione immediata del computer è la soluzione più sensata. In molti stabilimenti è più importante ripristinare rapidamente il funzionamento della macchina, mantenere la compatibilità con il progetto di automazione esistente ed evitare il rischio di migrazione durante la produzione.

Opzione	Quando ha senso	Cosa offre allo stabilimento?
Diagnostica IPC B&R Automation	Quando non è chiaro se il problema riguardi cavo, configurazione, porta o scheda madre	Rapida individuazione della causa e riduzione delle sostituzioni inutili
Riparazione IPC B&R Automation	Quando sono danneggiati porta, transceiver, connettore, linea di alimentazione o componente della scheda madre	Ripristino del dispositivo senza sostituzione completa del sistema
Rigenerazione del computer industriale	Quando il dispositivo funziona, ma presenta tracce di sporco, corrosione, surriscaldamento o usura	Riduzione del rischio di nuovo guasto e prolungamento della vita utile dell’IPC
Modernizzazione	Quando il dispositivo è obsoleto, difficile da reperire o si guasta frequentemente	Migliore disponibilità dei ricambi, maggiore affidabilità e manutenzione più semplice
Acquisto di IPC guasto	Quando la riparazione non è conveniente o lo stabilimento passa a una piattaforma più recente	Recupero di parte del valore del dispositivo e riordino del magazzino manutenzione

In pratica, spesso la soluzione migliore è combinare più azioni: riparare l’unità attuale, eseguire una copia del supporto, preparare un dispositivo di riserva e pianificare la modernizzazione in una finestra di manutenzione adeguata. In questo modo lo stabilimento non resta dipendente da un unico computer che lavora senza backup e senza sostituto.

Come ridurre il rischio di un nuovo guasto del computer B&R?

I guasti di comunicazione non possono essere eliminati completamente, ma è possibile ridurne in modo significativo la probabilità. Le attività più importanti sono i controlli regolari dei quadri di comando, il controllo delle condizioni ambientali e i backup. Nel caso dei computer industriali, il backup è importante quanto l’elettronica stessa, perché senza un’immagine del supporto un hardware funzionante può non essere sufficiente per avviare la macchina.

Le buone pratiche di manutenzione comprendono:

• pulizia regolare dell’interno dei quadri di comando,
• sostituzione o controllo dei filtri di ventilazione e climatizzazione,
• controllo della tenuta degli involucri esposti a polvere, umidità e nebbia d’olio,
• controllo periodico dei connettori RJ45, DB9, M12 e dei cavi di comunicazione,
• controllo della messa a terra, della schermatura e del percorso dei cavi di segnale,
• esecuzione di copie dei supporti CFast, SSD o dischi industriali,
• archiviazione di progetti, ricette, impostazioni IP e documentazione di rete,
• preparazione di un’unità di riserva funzionante o di un piano di modernizzazione,
• diagnostica periodica dei dispositivi critici per la produzione.

Vale inoltre la pena documentare la topologia della rete industriale. Un elenco degli indirizzi IP, la descrizione dei collegamenti, i numeri delle porte degli switch, le versioni dei progetti e le informazioni sui protocolli accelerano notevolmente la diagnostica quando compare un’assenza di comunicazione con il computer B&R Automation.

Se il computer B&R non comunica e lo stabilimento non dispone di una copia aggiornata del sistema, non bisogna iniziare con formattazione, reinstallazione o ripristini casuali delle impostazioni di fabbrica. Prima occorre mettere in sicurezza il supporto ed eseguire la diagnostica. In caso contrario si può riparare l’elettronica, ma perdere i dati necessari all’avvio della macchina.
