Cosa fare quando l’ELAU MC-4/11/10/400 si guasta? Servoazionamento sostitutivo per il fermo macchina

Quando un ELAU MC-4/11/10/400 si guasta, occorre prima mettere in sicurezza la macchina, leggere gli errori dal sistema EPAS-4, controllare l’alimentazione, i LED, il circuito intermedio DC e l’anello in fibra ottica SERCOS, quindi decidere se la soluzione più rapida sarà un servoazionamento sostitutivo per il tempo di fermo, il noleggio d’emergenza ELAU MC-4, la sostituzione rapida dell’azionamento o la riparazione rigenerativa del modulo danneggiato. Nelle applicazioni produttive critiche, la priorità è ridurre il tempo di fermo. Per questo un ELAU MC-4/11/10/400 disponibile immediatamente può consentire di ripristinare la macchina più rapidamente rispetto all’attesa di una lunga procedura di acquisto o di una riparazione senza dispositivo sostitutivo.

ELAU PacDrive MC-4/11/10/400 è un servoamplificatore utilizzato nei sistemi PacDrive M, in particolare in macchine per imballaggio, macchine di produzione, linee alimentari e farmaceutiche. In queste applicazioni, l’azionamento è responsabile del posizionamento preciso, della sincronizzazione degli assi e della comunicazione con il controllore superiore. Il guasto di un solo modulo può fermare non solo un asse, ma l’intera macchina o una parte più ampia della linea.

Nella pratica della manutenzione industriale conta una decisione rapida: eseguire la sostituzione dell’ELAU MC-4/11/10/400 danneggiato, utilizzare il noleggio dell’azionamento durante il guasto macchina, inviare il modulo in riparazione, ricorrere a un servizio di scambio oppure valutare la modernizzazione di un sistema PacDrive più datato. Ognuna di queste soluzioni ha senso in condizioni tecniche e aziendali diverse.

Chiama: +48 717 500 983

Come reagire rapidamente a un guasto dell’ELAU MC-4/11/10/400?

Perché un guasto MC-4 può fermare l’intera macchina?

Il servoamplificatore ELAU MC-4 è l’elemento esecutivo dell’asse servo. È responsabile dell’alimentazione e del controllo del motore, del funzionamento in sincronizzazione con gli altri assi e della comunicazione con il controllore PacDrive. Nei sistemi multi-asse, il guasto di un azionamento può fermare l’intero ciclo, perché il controllore deve mantenere la coerenza del movimento, la sicurezza del processo e il corretto scambio di dati.

Nelle macchine per imballaggio, riempitrici, cartonatrici, etichettatrici, linee farmaceutiche e sistemi di produzione continua, il fermo di un asse può significare:

• arresto dell’intera macchina e impossibilità di continuare il ciclo,
• perdita della sincronizzazione degli assi nei processi multi-asse,
• errori di comunicazione SERCOS, che influiscono sul funzionamento dell’intero bus,
• impossibilità di eseguire il movimento di riferimento,
• rischio di danneggiamento del prodotto o interruzione del processo tecnologico,
• costo elevato della produzione persa, soprattutto nel lavoro a turni o continuo.

Per questo, in tali situazioni, un servoazionamento sostitutivo per il tempo di fermo è spesso più conveniente rispetto all’attesa passiva della riparazione. Offre alla manutenzione il tempo necessario per diagnosticare il modulo danneggiato e consente alla produzione di tornare più rapidamente al piano operativo.

Che cos’è l’ELAU PacDrive MC-4/11/10/400?

ELAU MC-4/11/10/400 è un servoamplificatore della famiglia PacDrive M. Questo modello è progettato per il controllo di un asse servo e lavora con controllori PacDrive come C200, C400 o C600. La comunicazione con l’unità superiore avviene tramite lo standard in fibra ottica SERCOS, che garantisce resistenza alle interferenze elettromagnetiche e consente il montaggio decentralizzato degli azionamenti nella macchina.

Le caratteristiche tecniche più importanti per la diagnostica e la sostituzione sono:

• corrente nominale 10 A,
• corrente di picco fino a 25 A,
• alimentazione da 380 a 480 V AC,
• alimentatore integrato e filtro di rete integrato,
• comunicazione SERCOS in fibra ottica,
• compatibilità con controllori PacDrive C200, C400 e C600,
• supporto del feedback con encoder single-turn e multi-turn,
• architettura che facilita la sostituzione del modulo mantenendo l’indirizzo hardware corretto.

Questo tipo di azionamento è stato ampiamente utilizzato in macchine che richiedono movimenti rapidi e ripetibili. Oggi molti sistemi PacDrive M continuano a lavorare negli stabilimenti industriali, anche se la loro manutenzione richiede una buona base di ricambi, un servizio efficiente e l’accesso a moduli rigenerati.

Quali sintomi indicano un guasto del servoazionamento ELAU MC-4?

Un guasto dell’ELAU MC-4/11/10/400 può manifestarsi in diversi modi. Alcuni guasti sono visibili immediatamente, mentre altri compaiono solo sotto carico, durante l’accelerazione, la frenata o dopo il riscaldamento del modulo.

I sintomi tipici di danneggiamento includono:

• nessuna reazione dei LED dopo l’applicazione dell’alimentazione,
• errori dell’azionamento visibili in EPAS-4,
• guasti legati al sovraccarico dell’asse o a corrente eccessiva,
• surriscaldamento dell’azionamento durante il funzionamento,
• errori del circuito intermedio DC,
• perdita della comunicazione SERCOS,
• asse non pronto al funzionamento,
• strappi del motore o posizionamento instabile,
• spegnimento della macchina durante movimenti dinamici,
• fumo, odore di bruciato o tracce di danneggiamento elettronico.

La totale assenza di reazione dei LED dopo l’applicazione dell’alimentazione richiede di solito una diagnostica urgente della sezione di alimentazione, dell’alimentatore ausiliario, del circuito intermedio o dello stadio di potenza. Non conviene avviare più volte l’azionamento “per prova”, perché questo può aggravare il danno.

Cosa controllare prima di smontare l’azionamento dalla macchina?

Prima di smontare l’ELAU MC-4/11/10/400, è utile eseguire una diagnostica breve e ordinata. Questo permette di evitare una situazione in cui viene sostituito un modulo funzionante, mentre la causa reale si trova nella comunicazione, nell’alimentazione, nel motore, nell’encoder o nel cavo.

Cosa controllare?	Perché è importante?	Possibile conclusione
Codici errore in EPAS-4	Il controllore registra anomalie ed errori dell’asse	Il problema può riguardare sovraccarico, temperatura, bus DC o comunicazione
LED sul modulo	Mostrano lo stato di base del dispositivo	L’assenza di reazione può indicare l’alimentatore o lo stadio di potenza
Anello SERCOS	Una fibra ottica danneggiata presso un azionamento può fermare il bus	Il problema non significa sempre un azionamento danneggiato
Alimentazione da 380 a 480 V AC	Un’alimentazione non corretta può generare errori o impedire l’avvio	È necessario controllare protezioni, contattori e morsetti
Motore ed encoder	Gli errori dell’azionamento possono derivare dal carico o dal feedback	Vale la pena controllare il cavo motore, l’encoder e la meccanica dell’asse
Raffreddamento e temperatura	Il surriscaldamento accelera il degrado dell’elettronica	È necessario controllare la ventilazione dell’armadio e i filtri

Se la macchina è ferma e l’azionamento è critico per la produzione, si possono avviare due percorsi in parallelo: ordinare un ELAU MC-4/11/10/400 disponibile immediatamente oppure noleggiare un modulo sostitutivo, mentre il dispositivo danneggiato viene inviato alla diagnostica e alla riparazione.

Quando scegliere un ELAU MC-4/11/10/400 durante un guasto macchina?

ELAU MC-4/11/10/400 durante un guasto macchina è la soluzione migliore quando il costo del fermo è superiore al costo del noleggio o della sostituzione rapida del modulo. Questo riguarda soprattutto le linee che lavorano in modalità continua, gestiscono ordini con scadenze precise o fanno parte di un processo produttivo ad alto valore.

Conviene scegliere un servoazionamento sostitutivo quando:

• la macchina è ferma e non si può attendere una lunga riparazione,
• il modulo danneggiato richiede diagnostica, ma la produzione deve riprendere,
• un azionamento nuovo di fabbrica è difficilmente disponibile o ha tempi di consegna lunghi,
• il sistema PacDrive M è datato e richiede supporto di magazzino,
• il reparto manutenzione vuole confermare la diagnosi tramite sostituzione con un modulo verificato,
• l’azionamento lavora in una macchina per imballaggio, alimentare o farmaceutica, dove il tempo di reazione è critico.

In questi casi il noleggio d’emergenza ELAU MC-4 consente di ripristinare la funzione dell’asse senza acquistare immediatamente un altro dispositivo. È una soluzione particolarmente pratica quando, come soluzione finale, è prevista la riparazione rigenerativa del proprio modulo.

Come funzionano la sostituzione rapida, il noleggio e la riparazione del servoazionamento ELAU MC-4?

Come sostituire correttamente un ELAU MC-4/11/10/400 danneggiato?

La sostituzione rapida dell’azionamento ELAU MC-4 richiede il rispetto di alcune regole. Le più importanti sono l’abbinamento del modello corretto, il mantenimento dell’indirizzo hardware e il collegamento corretto delle fibre ottiche SERCOS. Un errore in questa fase può causare assenza di comunicazione, arresto del bus o assegnazione errata dell’asse nel sistema.

La procedura di sostituzione di base comprende:

1. Messa in sicurezza della macchina e scollegamento dell’alimentazione secondo le procedure aziendali.
2. Lettura degli errori dal sistema EPAS-4, se possibile.
3. Annotazione dell’indirizzo hardware dai selettori rotativi sul modulo danneggiato.
4. Marcatura dei cavi, comprese le fibre ottiche SERCOS, l’alimentazione, il motore e l’encoder.
5. Smontaggio dell’azionamento danneggiato senza danneggiare connettori e cavi ottici.
6. Impostazione dello stesso indirizzo hex sul modulo sostitutivo funzionante.
7. Collegamento delle fibre ottiche rispettando la direzione dell’anello SERCOS.
8. Avvio del sistema e controllo della disponibilità dell’asse.
9. Verifica del funzionamento della macchina in modalità test prima del ritorno alla produzione.

Durante la sostituzione non bisogna saltare il controllo della causa del guasto. Se il modulo si è danneggiato a causa di un asse sovraccarico, surriscaldamento, motore danneggiato, cavo difettoso o problema di ventilazione, il nuovo servoazionamento o quello noleggiato può essere esposto allo stesso guasto.

Dopo la sostituzione dell’MC-4 è necessario programmare l’azionamento?

In una situazione tipica, la sostituzione dell’ELAU MC-4/11/10/400 è facilitata dall’architettura del sistema PacDrive. Dopo aver impostato l’indirizzo hardware corretto, il controllore superiore può inviare al modulo il firmware appropriato e i parametri del motore. Per questo, in molti casi, non è necessario programmare manualmente l’azionamento da computer.

È però necessaria la corretta compatibilità hardware e di indirizzamento. Il modulo nuovo o sostitutivo deve corrispondere all’asse corretto nel sistema. Sono particolarmente importanti:

• lo stesso tipo di azionamento, cioè ELAU MC-4/11/10/400,
• indirizzo hex identico impostato con selettori rotativi,
• collegamento SERCOS corretto,
• anello in fibra ottica funzionante,
• compatibilità con il controllore PacDrive,
• assenza di danni lato motore ed encoder.

Se dopo la sostituzione l’azionamento continua a segnalare errori, non significa automaticamente che il modulo sostitutivo sia difettoso. La causa può essere la fibra ottica, l’alimentazione, l’indirizzamento, il motore, l’encoder, il carico meccanico o un errore memorizzato nel sistema.

Quando la riparazione rigenerativa è migliore della sostituzione?

La riparazione rigenerativa è una buona soluzione quando non c’è una pressione estrema sui tempi o quando la produzione è stata protetta tramite noleggio o modulo sostitutivo. Permette di riportare in efficienza il proprio azionamento e di mantenere una riserva di ricambi per un sistema PacDrive M più datato.

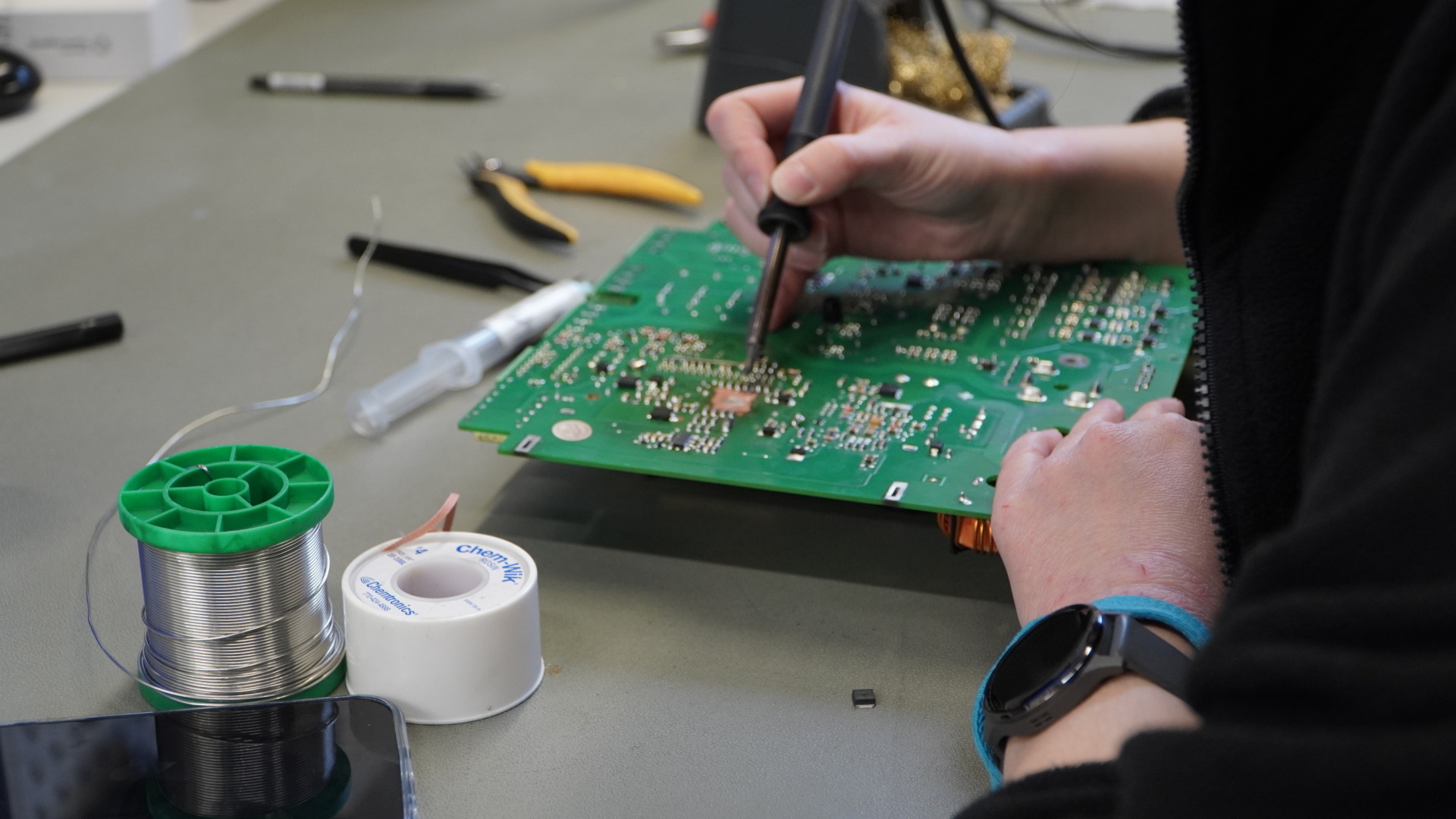

La riparazione professionale dell’ELAU MC-4/11/10/400 può includere:

• sostituzione dei condensatori elettrolitici invecchiati,
• riparazione della sezione di alimentazione,
• diagnostica dell’alimentatore ausiliario,
• verifica del circuito intermedio DC,
• riparazione dei moduli IGBT,
• controllo dei circuiti di comando e delle protezioni,
• pulizia dell’elettronica dopo surriscaldamento o contaminazione,
• test a pieno carico dinamico su banco prova con motore ELAU.

La riparazione è particolarmente giustificata quando il dispositivo è difficile da reperire e mantenere il sistema PacDrive M nella configurazione attuale è più conveniente per lo stabilimento rispetto a una rapida modernizzazione dell’intera macchina. In questo caso il noleggio dell’azionamento durante il guasto macchina può proteggere la produzione, mentre la rigenerazione consente di recuperare il proprio modulo come riserva funzionante.

Come ridurre il rischio di un altro guasto PacDrive MC-4?

Il guasto di un servoazionamento spesso non deriva solo dall’invecchiamento dell’elettronica. Cause frequenti sono le condizioni di lavoro della macchina: temperatura, contaminazione, ventilazione ostruita, asse sovraccarico, motore danneggiato o problemi ai cavi. Per questo, dopo il ripristino della macchina, conviene introdurre azioni preventive.

Per ridurre il rischio di un altro guasto, conviene:

• pulire regolarmente i filtri dell’armadio di controllo,
• controllare la temperatura all’interno dell’armadio,
• verificare lo stato della ventilazione e il flusso d’aria,
• controllare le fibre ottiche SERCOS e la loro corretta posa,
• controllare i cavi motore ed encoder,
• monitorare gli errori ricorrenti in EPAS-4,
• analizzare i sovraccarichi dell’asse e le modifiche nel ciclo macchina,
• mantenere un modulo verificato a magazzino come riserva critica,
• pianificare la rigenerazione degli azionamenti più datati, prima che si guastino in produzione.

Nei sistemi ELAU PacDrive M più datati, la strategia dei ricambi critici ha grande importanza. Se un solo servoazionamento ferma la macchina, una scorta interna o l’accesso a un servizio con magazzino di dispositivi rigenerati può ridurre il fermo da molti giorni a una finestra di intervento molto più breve.

Servoazionamento sostitutivo, riparazione e assistenza ELAU MC-4 presso RGB Elektronika

RGB Elektronika supporta gli stabilimenti industriali in caso di guasti di azionamenti, servoazionamenti, inverter e componenti elettronici di controllo. Nel caso dell’ELAU MC-4/11/10/400 possiamo aiutare a scegliere la soluzione più adatta alla situazione produttiva: sostituzione rapida, servoazionamento sostitutivo, noleggio d’emergenza ELAU MC-4, riparazione rigenerativa, acquisto di dispositivi guasti o modernizzazione.

Possiamo aiutare quando serve:

• sostituzione dell’ELAU MC-4/11/10/400 danneggiato,
• ELAU MC-4/11/10/400 per il tempo di guasto macchina,
• ELAU MC-4/11/10/400 disponibile immediatamente,
• sostituzione rapida ELAU MC-4/11/10/400 durante un guasto,
• noleggio d’emergenza ELAU MC-4,
• servoazionamento sostitutivo per il tempo di fermo,
• noleggio dell’azionamento durante il guasto macchina,
• sostituzione rapida dell’azionamento ELAU MC-4,
• diagnostica, riparazione e rigenerazione del servoamplificatore PacDrive.

Verifichiamo anche gli elementi collegati all’intero sistema di automazione: inverter, servoazionamenti, controllori PLC, pannelli HMI, alimentatori, encoder, moduli I/O, soft starter, convertitori, elettronica di controllo, sistemi di potenza e comunicazione industriale. In questo modo è possibile controllare non solo l’azionamento stesso, ma anche la causa del guasto nell’intera macchina.

Se l’ELAU MC-4/11/10/400 ha fermato la tua macchina, contatta RGB Elektronika. Invia la sigla dell’azionamento, la descrizione dei sintomi, i codici errore da EPAS-4, una foto dei LED e le informazioni sull’urgenza del riavvio della produzione. Ti aiuteremo a scegliere sostituzione rapida, noleggio, riparazione, rigenerazione, acquisto di dispositivi guasti o modernizzazione del sistema PacDrive.

In caso di guasto dell’azionamento conta il tempo, ma anche la diagnosi corretta. Un modulo sostitutivo funzionante può riavviare la macchina, mentre una riparazione professionale dell’ELAU MC-4 danneggiato consente di ricostruire la scorta di assistenza e proteggere meglio la produzione da un ulteriore fermo.
