Cosa fare quando il pannello KUKA KCP4 00-168-334 si guasta? Dispositivo sostitutivo disponibile già da 1 ora durante il fermo macchina!

Quando il pannello KUKA KCP4 00-168-334 smette di funzionare, è necessario mettere in sicurezza la postazione, controllare i messaggi del controllore, il cavo e i connettori, quindi eseguire un test utilizzando un dispositivo sostitutivo compatibile. La sostituzione con un pannello funzionante è uno dei metodi più rapidi per stabilire se il problema riguarda lo smartPAD o il controllore KRC4. In caso di guasto urgente, un pannello sostitutivo compatibile può essere consegnato già da 1 ora, a seconda della località, della disponibilità e della conferma della configurazione.

Questa soluzione consente di riprendere l’utilizzo del robot mentre il teach pendant danneggiato viene contemporaneamente sottoposto a diagnostica, riparazione o rigenerazione. Ciò è particolarmente importante sulle linee in cui ogni ora di fermo comporta perdite di produzione, ritardi nell’evasione degli ordini e costi aggiuntivi per il personale di manutenzione.

Devi confermare rapidamente l’origine del guasto? Invia il numero del KUKA KCP4, il tipo di controllore, la versione KSS, le foto del connettore e una descrizione dei sintomi. Sulla base di questi dati è possibile verificare preliminarmente la compatibilità del dispositivo sostitutivo e pianificare la diagnostica del pannello danneggiato.

Chiama: +48 717 500 983

Come diagnosticare un guasto del pannello KUKA KCP4 00-168-334?

Quale funzione svolge il KUKA KCP4 nel sistema robotizzato?

Il KUKA KCP4 00-168-334 è un pannello operatore industriale di tipo teach pendant. Viene utilizzato per comandare il robot, programmare le traiettorie, spostare manualmente gli assi, leggere i messaggi diagnostici ed eseguire attività di assistenza e messa in servizio.

Il pannello funziona con KUKA System Software e costituisce l’interfaccia tra l’operatore e il sistema di controllo del robot. Contiene inoltre componenti legati alla sicurezza, tra cui il pulsante di arresto di emergenza e i dispositivi di consenso a tre posizioni. Per questo motivo, un guasto del KCP4 non deve essere considerato esclusivamente come un difetto del display o del pannello HMI.

Principali parametri tecnici della famiglia KUKA smartPAD:

Parametro	Valore o versione
Tipo di dispositivo	Pannello operatore industriale di tipo teach pendant
Display	Touchscreen industriale da 8,4 pollici
Grado di protezione	IP54
Interfacce	2 porte USB
Controllo manuale	Mouse 6D ergonomico e tasti funzione
Temperatura di esercizio	Da 0 a 45°C
Peso	Circa 1,1 kg
Dimensioni	247 × 292 × 63 mm

Il numero di parte, la versione hardware e la configurazione del cavo devono essere letti direttamente sul dispositivo. La famiglia smartPAD comprende diverse varianti, pertanto un aspetto esterno simile non è sufficiente per confermare la compatibilità.

Quali sintomi indicano un KUKA smartPAD danneggiato?

Un guasto del KUKA KCP4 può essere permanente o intermittente. In caso di cavo, connettore o collegamenti interni danneggiati, il problema può comparire soltanto quando cambia la posizione del pannello o quando viene mosso il cavo.

Sintomi di un guasto del KUKA KCP4 e possibili cause:

Sintomo	Probabile area del guasto	Intervento consigliato
Mancato avvio o assenza di retroilluminazione	Alimentazione del pannello, cavo, connettore o elettronica interna	Controllare connettore e cavo ed eseguire un test con un pannello sostitutivo
Blocco dell’interfaccia	Elettronica, memoria o comunicazione con il controllore	Leggere gli errori, ripetere il test ed eseguire una diagnostica in laboratorio
Il touchscreen non risponde	Digitalizzatore, display, cavo piatto di segnale o elettronica	Testare le funzioni touch e controllare il modulo display
Disconnessione durante il movimento del cavo	Conduttore interrotto, schermatura danneggiata o pressacavo usurato	Controllare la continuità del cavo e le zone soggette a frequenti piegature
Il mouse 6D non risponde	Manipolatore, collegamenti interni o elettronica degli ingressi	Testare il manipolatore ed eseguire la diagnostica della scheda di controllo
E-STOP non funzionante	Pulsante, contatti o circuito di sicurezza	Mettere immediatamente fuori servizio il pannello
Funzionamento errato dei dispositivi di consenso	Meccanismo del pulsante, contatti o collegamenti	Mettere fuori servizio il dispositivo ed eseguire un test di sicurezza completo
Danni in seguito a una caduta	Custodia, display, connettori, schede e fissaggi	Ispezione visiva e test elettrici e funzionali

Da dove iniziare la diagnostica del pannello operatore KUKA?

La diagnostica del KUKA KCP4 deve essere eseguita in modo metodico. L’obiettivo è distinguere rapidamente un guasto del pannello da un problema del cavo, del connettore, dell’impianto o del controllore del robot.

1. Lettura dei messaggi e messa in sicurezza della postazione

Per prima cosa è necessario registrare i messaggi visualizzati prima del verificarsi del guasto e le informazioni disponibili sul lato del controllore. Sono particolarmente importanti gli errori relativi alla comunicazione, al dispositivo operatore e ai circuiti di sicurezza.

Prima di intervenire sul cavo o sul connettore, il robot e l’impianto devono essere portati in condizioni di sicurezza in conformità alla documentazione della macchina, alle procedure aziendali e ai principi LOTO. Gli interventi devono essere eseguiti da personale adeguatamente qualificato.

2. Controllo del cavo e dei connettori

Il cavo del pannello è esposto a torsioni, piegature, sollecitazioni e schiacciamenti accidentali. Richiedono particolare attenzione:

• il punto di ingresso del cavo nella custodia del pannello,
• i pressacavi e i tratti regolarmente piegati durante il funzionamento,
• i contatti e la custodia del connettore,
• segni di abrasione, tagli, pieghe e deformazioni,
• le zone di precedenti riparazioni o giunzioni del cavo.

Se il display si spegne, il pannello si riavvia o perde la comunicazione quando il cavo viene spostato leggermente, la causa probabile è un conduttore danneggiato, un difetto della schermatura o un collegamento non corretto sul connettore. Non bisogna tuttavia muovere intensamente il cavo se esiste il rischio di perdere le funzioni di sicurezza.

3. Controllo del display, del touchscreen e degli elementi di comando

È necessario verificare che il display si avvii correttamente, che la retroilluminazione sia stabile e che il touchscreen risponda su tutta la superficie. Il passaggio successivo consiste nel controllare il mouse 6D, i tasti funzione e gli elementi di comando manuale.

Se il pannello è stato esposto a cadute, urti, umidità o contaminanti industriali, il danno può riguardare non solo il vetro e la custodia, ma anche i fissaggi, i cavi piatti di collegamento, la scheda elettronica e i contatti interni.

Come verificare se è danneggiato il pannello o il controllore KRC4?

Uno dei metodi più affidabili consiste nel collegare un dispositivo sostitutivo KUKA KCP4 funzionante e compatibile. Il test deve essere eseguito da una persona qualificata, in conformità alla procedura del produttore e ai requisiti di sicurezza applicabili alla postazione.

Se dopo la sostituzione il robot si avvia correttamente, la comunicazione è stabile e le funzioni del pannello e i circuiti di sicurezza funzionano correttamente, la diagnostica può concentrarsi sul KCP4 danneggiato. In questo caso è necessario controllare, tra gli altri:

• il modulo display e il touchscreen,
• l’elettronica di controllo,
• il cavo e il connettore,
• il mouse 6D,
• i tasti e i pulsanti funzione,
• il pulsante di arresto di emergenza,
• i dispositivi di consenso a tre posizioni.

Se un pannello sostitutivo correttamente selezionato non risolve il problema, l’origine del guasto deve essere ricercata nel connettore dell’armadio, nell’impianto, nella configurazione, nell’alimentazione o nei moduli del controllore KRC4.

Quando il pannello deve essere messo immediatamente fuori servizio?

Il KUKA smartPAD deve essere messo immediatamente fuori servizio se il pulsante E-STOP non funziona, se i dispositivi di consenso funzionano in modo errato o se si verificano perdite intermittenti delle funzioni legate alla sicurezza.

Non è consentito cortocircuitare, bloccare o bypassare i circuiti di sicurezza per avviare temporaneamente il robot. Un intervento di questo tipo può creare un pericolo diretto per l’operatore, il tecnico dell’assistenza e le altre persone presenti nell’area della macchina.

Non deve essere rimesso in servizio neppure un pannello con conduttori esposti, connettore danneggiato, custodia crepata che compromette la protezione del dispositivo o tracce di infiltrazioni nell’elettronica.

Come ripristinare rapidamente il funzionamento del robot e limitare il costo del fermo?

Perché un dispositivo sostitutivo è il metodo più rapido per limitare il fermo?

Una riparazione tradizionale in laboratorio richiede la consegna del pannello, l’esecuzione della diagnostica, l’eliminazione dei guasti e lo svolgimento dei test. Durante questo periodo il robot può rimanere indisponibile. L’utilizzo di un dispositivo sostitutivo consente di separare due processi: il ripristino del funzionamento della macchina e la riparazione del componente danneggiato.

Dopo l’installazione di un pannello compatibile, la produzione può riprendere mentre il KUKA KCP4 00-168-334 danneggiato viene sottoposto a diagnostica. A seconda della località, della disponibilità a magazzino e della completezza dei dati tecnici, la consegna di un pannello sostitutivo può essere possibile già da 1 ora o nello stesso giorno.

Questa soluzione è particolarmente vantaggiosa negli stabilimenti in cui il robot svolge una fase critica del processo, ad esempio saldatura, pallettizzazione, asservimento macchine, assemblaggio, imballaggio o trasporto tra le diverse fasi di lavorazione.

Cosa controllare prima di collegare un pannello sostitutivo?

La somiglianza della custodia non conferma che lo smartPAD selezionato sia adatto a uno specifico sistema. Prima della spedizione e dell’installazione è necessario verificare:

• il numero di parte completo del pannello,
• la versione hardware e le indicazioni sulla targhetta,
• il tipo e la variante del controllore KRC4,
• la versione di KUKA System Software,
• la versione e la lunghezza del cavo,
• il tipo di connettore e il metodo di collegamento,
• la configurazione della postazione e le opzioni utilizzate,
• lo stato dei circuiti di sicurezza dopo l’installazione.

Per la verifica è consigliabile inviare una foto nitida della targhetta, del connettore, dell’intero cavo e dei messaggi di errore. Ciò riduce il rischio di spedire una variante errata e di perdere ulteriori ore in attesa di una nuova consegna.

È possibile noleggiare un KUKA KCP4 per la durata della riparazione?

Il noleggio di un KUKA KCP4 è una soluzione per gli stabilimenti che necessitano di una sostituzione immediata, ma non vogliono acquistare subito un altro pannello. Il dispositivo sostitutivo può essere utilizzato per il periodo necessario alla diagnostica e alla rigenerazione dello smartPAD dello stabilimento.

Il noleggio è particolarmente indicato quando:

• il guasto si è verificato improvvisamente e non è disponibile un pannello di riserva,
• l’entità del danno non è ancora nota,
• lo stabilimento vuole prima confermare il guasto mediante sostituzione,
• il tempo di riparazione dipende dalla disponibilità dei ricambi,
• è prevista una successiva modernizzazione della postazione.

Prima della messa in servizio del dispositivo noleggiato è necessario eseguire i test funzionali richiesti e verificare il funzionamento dei componenti di sicurezza nella configurazione di destinazione.

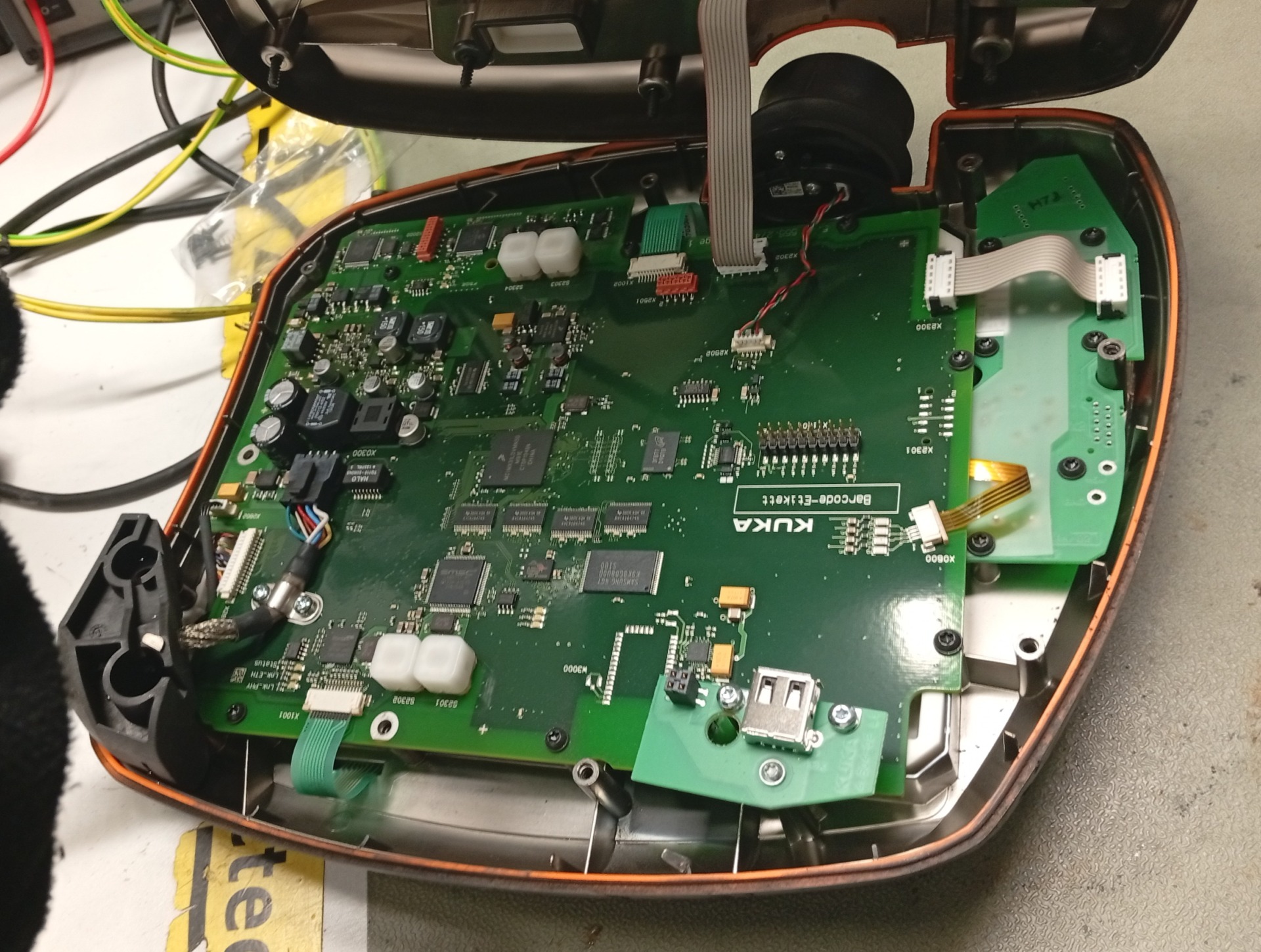

Cosa comprende la riparazione e la rigenerazione del KUKA KCP4?

L’ambito dell’assistenza dipende dai risultati della diagnostica. La riparazione di un KUKA KCP4 può comprendere sia la sostituzione di un singolo componente, sia la rigenerazione completa del pannello.

Le attività di assistenza tipiche comprendono:

• diagnostica dell’elettronica di controllo e dei circuiti di alimentazione,
• riparazione o sostituzione del modulo display,
• sostituzione del touchscreen non funzionante,
• riparazione o sostituzione del cavo e del connettore,
• rigenerazione del mouse 6D e degli elementi di comando,
• riparazione dei tasti funzione,
• sostituzione delle parti danneggiate della custodia,
• controllo del pulsante E-STOP e dei dispositivi di consenso,
• pulizia dell’elettronica e dei collegamenti,
• test di comunicazione e test finale delle funzioni del pannello.

Nel caso di componenti legati alla sicurezza, il semplice ripristino della risposta del pulsante non è sufficiente. Il pannello deve superare test adeguati che ne confermino il corretto funzionamento negli stati operativi richiesti.

Riparazione, acquisto o noleggio: quale soluzione scegliere?

La scelta deve dipendere dal costo del fermo, dalle condizioni tecniche del pannello e dai programmi relativi al futuro utilizzo del robot.

Confronto delle soluzioni disponibili in caso di guasto del KUKA KCP4:

Soluzione	Quando è indicata?	Vantaggio principale
Dispositivo sostitutivo	Quando il robot deve essere riavviato il più rapidamente possibile	Riduzione al minimo del tempo di fermo
Noleggio KUKA KCP4	Quando il pannello è necessario soltanto per la durata della riparazione	Nessuna necessità di acquisto immediato
Riparazione o rigenerazione	Quando il dispositivo può essere ripristinato dal punto di vista tecnico ed economico	Mantenimento della propria variante di pannello già collaudata
Acquisto del pannello	Quando lo stabilimento necessita di un dispositivo permanente o di riserva	Creazione di una scorta di ricambi critici
Vendita del pannello danneggiato	Quando non è prevista una riparazione o il sistema viene dismesso	Recupero di una parte del valore del dispositivo
Modernizzazione	Quando l’impianto deve essere ricostruito o trasferito su una piattaforma più recente	Riduzione del rischio di ulteriori problemi di disponibilità

Se il costo di una sola ora di fermo supera il costo di consegna di un dispositivo sostitutivo, una sostituzione rapida è generalmente giustificata dal punto di vista economico. L’acquisto di un pannello aggiuntivo può invece essere conveniente negli stabilimenti che dispongono di più robot KUKA con configurazioni compatibili.

Come preparare lo stabilimento a un nuovo guasto del teach pendant?

Non è sempre possibile evitare un guasto del pannello, ma è possibile ridurne notevolmente le conseguenze. Il reparto manutenzione deve disporre di una documentazione aggiornata per ogni robot, comprendente i numeri dei pannelli, i tipi di controllore, le versioni KSS e le configurazioni dei connettori.

È inoltre consigliabile:

• classificare il KUKA KCP4 come ricambio MRO critico,
• controllare regolarmente cavi, pressacavi e supporti,
• evitare di appoggiare il pannello in zone esposte a cadute o al passaggio di carrelli,
• predisporre un supporto o un sistema di deposito adeguato per lo smartPAD,
• non avvolgere il cavo troppo stretto intorno alla custodia,
• salvare i contatti di un fornitore di dispositivi sostitutivi e di un centro assistenza,
• valutare la possibilità di conservare un pannello di riserva funzionante.

Il controllo preventivo del cavo è particolarmente importante, poiché una disconnessione intermittente può inizialmente verificarsi soltanto in una determinata posizione. Ignorare i primi sintomi porta spesso alla perdita totale della comunicazione nel momento meno opportuno.

RGB Elektronika può verificare la possibilità di una sostituzione rapida, del noleggio, della vendita, della diagnostica, della riparazione o della rigenerazione del pannello. Per i dispositivi che non verranno riparati è inoltre possibile ottenere una valutazione per l’acquisto, mentre per gli impianti più datati si può analizzare l’opportunità di una modernizzazione.

Non aspettare che un guasto intermittente del cavo o del display provochi il completo arresto del robot. Una segnalazione tempestiva dei sintomi consente di preparare in anticipo un pannello sostitutivo compatibile, pianificare l’assistenza e ridurre il rischio di un fermo incontrollato. —> Richiedi la riparazione
