In caso di guasto dell’ELAU MC-4/11/10/400, è necessario innanzitutto arrestare la macchina in sicurezza, leggere i messaggi in EPAS-4 e controllare le spie pow, err e buserr. Successivamente occorre verificare l’alimentazione di comando 24 V DC, la tensione di rete, il bus SERCOS in fibra ottica, i cavi del motore e dell’encoder. Se l’azionamento è danneggiato, un’unità sostitutiva compatibile può consentire di riprendere la produzione prima del completamento della riparazione.

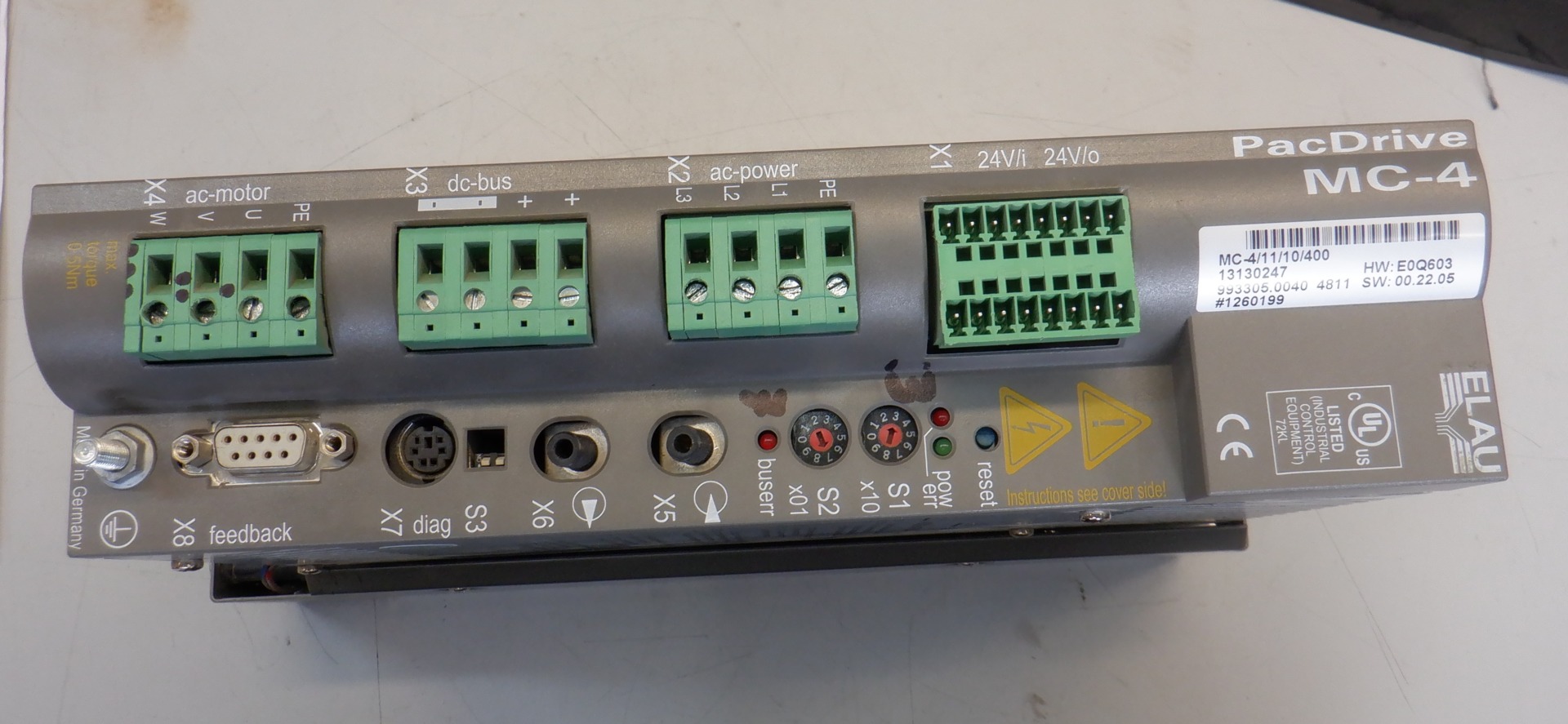

L’ELAU PacDrive MC-4/11/10/400 con codice di catalogo 13130247 è un servoazionamento monoasse utilizzato nelle macchine per imballaggio, produzione e processo. Il dispositivo integra l’alimentatore di rete, lo stadio di potenza e il regolatore digitale dell’asse. Il suo arresto può quindi bloccare un’intera sezione della macchina o interrompere un ciclo produttivo sincronizzato.
Chiama: +48 717 500 983Cosa controllare quando l’ELAU MC-4/11/10/400 smette di funzionare?
Il guasto riguarda l’azionamento, l’alimentazione o il bus SERCOS?
L’MC-4 comunica con il controllore PacDrive tramite il bus real-time SERCOS in fibra ottica. Il controllore trasmette i valori di riferimento, mentre l’azionamento segnala lo stato dell’asse, i dati diagnostici e le informazioni sugli errori. La perdita di questa comunicazione può arrestare l’asse anche se lo stadio di potenza del dispositivo rimane funzionante.
È consigliabile iniziare la diagnostica suddividendo le possibili cause in quattro gruppi:
- alimentazione di comando – assenza, caduta o instabilità della tensione 24 V DC,
- comunicazione – fibra interrotta, connettore sporco, intensità errata del trasmettitore o indirizzo SERCOS non corretto,
- circuito di potenza – motore, cavo di potenza, freno o encoder danneggiato,
- elettronica dell’azionamento – guasto dello stadio di potenza, dell’alimentatore, del circuito intermedio, del sistema di frenatura o del controllo.
Se il problema è comparso dopo interventi di manutenzione, la sostituzione di un componente o lo spostamento di dispositivi all’interno del quadro elettrico, occorre controllare innanzitutto l’indirizzamento SERCOS e i collegamenti in fibra ottica. Se il guasto è stato preceduto da surriscaldamento, odore di bruciato, cortocircuito, intervento delle protezioni o funzionamento instabile dell’asse, aumenta la probabilità di un danno alla sezione di potenza.
In una situazione di emergenza è necessario:
- mettere in sicurezza la macchina contro un avviamento incontrollato,
- annotare il codice di errore e lo stato delle spie dell’azionamento,
- controllare l’alimentazione 24 V DC e l’alimentazione trifase,
- verificare l’anello SERCOS in fibra ottica e l’indirizzo dell’asse,
- confrontare le versioni HW e SW del dispositivo con quelle dell’azionamento sostitutivo disponibile,
- dopo aver confermato il guasto, organizzare la sostituzione e inviare il modulo difettoso per la diagnostica.
Come interpretare le spie pow, err e buserr?
La designazione esatta del dispositivo è importante durante la diagnostica, l’ordine dei ricambi e la preparazione di un’unità sostitutiva. La variante ISH100/30025/0/0/00/0/00/11/00 presenta i seguenti parametri di base:
| Indicatore | Stato | Significato | Azione consigliata |
|---|---|---|---|
| pow | Spento | Tensione di comando 24 V DC assente o troppo bassa | Controllare alimentatore, fusibili, morsetti, cavi e livello della tensione sotto carico |
| pow | Acceso | La tensione di comando si trova nell’intervallo corretto | Proseguire la diagnostica della comunicazione e dell’asse |
| err | Lampeggia lentamente, circa 1 Hz | Errore generale | Leggere il messaggio diagnostico in EPAS-4 |
| err | Lampeggia rapidamente, circa 2 Hz | Errore SERCOS | Controllare l’anello in fibra ottica, l’indirizzo e l’impostazione del trasmettitore |
| err | Acceso fisso |
Grave errore di sistema | Interrompere i tentativi di avviamento ed eseguire una diagnostica di assistenza |
| buserr | Acceso |
Errore del bus, ad esempio interruzione della fibra ottica o potenza del trasmettitore troppo bassa o troppo alta | Controllare cavi, connettori, sequenza dell’anello, S1, S2 e S3 |
L’indirizzo dell’asse viene impostato tramite i selettori rotativi S1 e S2. S1 corrisponde alla cifra delle decine, mentre S2 alla cifra delle unità. Un’impostazione errata può causare un conflitto di indirizzi o impedire al controllore di riconoscere l’azionamento.
Il selettore S3 serve a impostare l’intensità del trasmettitore in fibra ottica. Il valore deve essere scelto in base alla lunghezza del tratto che conduce al dispositivo successivo nell’anello. Un segnale troppo debole potrebbe non raggiungere il nodo successivo, mentre un’intensità eccessiva con un cavo molto corto può anch’essa provocare un errore di comunicazione.
La spia buserr accesa non è una prova sufficiente del guasto dell’MC-4. Prima di smontare l’azionamento è necessario controllare il cavo SERCOS, i connettori, l’indirizzamento e le impostazioni del trasmettitore.
Il tuo ELAU MC-4/11/10/400 è guasto? Inviaci una foto della targhetta identificativa, il codice di errore e la posizione della macchina. Verificheremo la possibilità di riparazione e la disponibilità di un’unità sostitutiva compatibile, organizzando il trasporto anche entro 1 ora.
Assistenza tecnica: +48 717 500 983
Email: [email protected]
Email negozio: [email protected]
Quali parametri tecnici sono importanti durante la diagnostica?
La conoscenza dei parametri di base consente di valutare correttamente l’alimentazione, scegliere le protezioni e verificare l’unità sostitutiva.
| Parametro | ELAU MC-4/11/10/400 |
|---|---|
| Codice di catalogo | 13130247 |
| Designazione di riferimento attuale | Schneider Electric VDM01D10AA00 |
| Alimentazione di rete | 3 × 380-480 V AC, 48-62 Hz |
| Alimentazione di comando | 24 V DC, 1 A, tolleranza da -15% a +25% |
| Corrente nominale | 10 A RMS con frequenza di commutazione di 8 kHz |
| Corrente di picco | 25 A RMS per 1 secondo |
| Potenza nominale | 6,9 kVA |
| Tensione del circuito intermedio | 530-680 V DC |
| Capacità del circuito intermedio | 330 µF |
| Resistenza di frenatura | 60 Ω, 100 W di potenza continua, 10 kW di potenza istantanea |
| Attivazione del transistor di frenatura | Circa 820 V DC |
| Disattivazione del transistor di frenatura | Circa 800 V DC |
| Grado di protezione | IP20 |
| Dimensioni dell’alloggiamento | Circa 100 × 400 × 320 mm |
| Peso | Circa 3,6 kg |
| Raffreddamento | Convezione naturale, controllata in base alla temperatura |
| Temperatura di esercizio | Da +5 a +45°C; fino a +55°C con riduzione della corrente ammessa |
Una temperatura elevata all’interno del quadro elettrico può accelerare l’invecchiamento dei condensatori, dei connettori e dei componenti semiconduttori. Oltre +45°C è necessario considerare una riduzione del carico ammesso di circa il 2% per ogni kelvin aggiuntivo. Nella pratica di assistenza occorre inoltre controllare che i canali di ventilazione siano liberi, la temperatura dei dispositivi adiacenti e la disposizione dei componenti che generano calore.
Come scollegare e controllare il servoazionamento in sicurezza?
Il circuito intermedio interno funziona con una tensione continua che può raggiungere diverse centinaia di volt. Gli interventi sul servoazionamento devono essere eseguiti esclusivamente da personale qualificato, in conformità alla documentazione del costruttore della macchina, alla procedura LOTO e alle norme di sicurezza vigenti.
Prima di scollegare i cavi è necessario controllare:
- il percorso di alimentazione del circuito DC,
- l’alimentazione di comando 24 V,
- i componenti dello stadio di potenza,
- i circuiti di controllo e misura,
- il connettore ibrido e i relativi contatti,
- l’ingresso e l’uscita della comunicazione SERCOS,
- la continuità della schermatura e dei collegamenti di protezione,
- i segnali sinusoidali e cosinusoidali dell’encoder,
- i dati di posizione assoluta,
- la memoria dei dati identificativi del dispositivo.
È importante ricordare che un servomotore in rotazione può funzionare come generatore e produrre nuovamente una tensione pericolosa. Il semplice spegnimento dell’interruttore principale non sostituisce la misurazione.

Quando si può sospettare un guasto dell’elettronica di potenza?
La riparazione dell’ELAU MC-4/11/10/400 è particolarmente indicata quando si verificano errori ricorrenti nonostante sia stato confermato il corretto funzionamento dell’alimentazione, della comunicazione, del motore e del cablaggio. I sintomi tipici di un azionamento danneggiato includono:
- intervento delle protezioni subito dopo l’inserimento dell’alimentazione,
- assenza dello stato di pronto nonostante la corretta tensione 24 V DC,
- allarmi ricorrenti di sovraccarico, cortocircuito o circuito intermedio,
- funzionamento instabile dell’asse o arresti casuali sotto carico,
- problemi di frenatura e aumento della tensione del circuito intermedio,
- surriscaldamento eccessivo del dispositivo,
- tracce visibili di surriscaldamento, connettori danneggiati o odore di bruciato,
- assenza di comunicazione nonostante l’anello SERCOS funzionante e la configurazione corretta.
Prima di inviare il modulo al centro assistenza, è consigliabile annotare il codice di errore completo, il momento in cui si è verificato il guasto, il carico dell’asse e le circostanze precedenti all’arresto. Queste informazioni consentono di riprodurre le condizioni del guasto durante i test e abbreviano la diagnostica.
Se la macchina deve essere rimessa in funzione immediatamente, invia una foto della targhetta identificativa dell’MC-4 e le informazioni sullo stato dei LED. In base a questi dati è possibile verificare la compatibilità dell’unità sostitutiva disponibile e predisporre il trasporto.
Come ridurre il fermo e scegliere un’unità sostitutiva ELAU MC-4?
Il VDM01D10AA00 sostituisce l’ELAU 13130247?
Schneider Electric indica il codice VDM01D10AA00 come riferimento corrispondente al dispositivo ELAU MC-4/11/10/400 con codice 13130247. Il produttore definisce il nuovo riferimento come un prodotto identico alla designazione precedente.
Ciò non significa tuttavia che ogni unità possa essere collegata senza una verifica preliminare. Nei sistemi PacDrive sono importanti anche:
- la versione hardware HW,
- la versione software SW o firmware,
- l’indirizzo SERCOS impostato su S1 e S2,
- l’intensità del trasmettitore impostata su S3,
- la configurazione dell’asse nel progetto EPAS-4,
- il tipo di motore e i dati letti dalla relativa targhetta elettronica,
- lo stato dei connettori, dei cavi e del circuito di frenatura.
La regola più sicura per una sostituzione rapida consiste nell’utilizzare un dispositivo con la stessa designazione, la stessa configurazione hardware e una versione firmware adeguatamente compatibile. Se le versioni differiscono, è necessario verificarne la compatibilità prima dell’avviamento. Se necessario, il firmware può richiedere un adattamento tramite lo strumento PacDrive Sercos Firmware Assistant.

Cosa controllare prima di collegare l’azionamento sostitutivo?
Prima della consegna o dell’installazione dell’unità sostitutiva è necessario confrontare i dati riportati sulle targhette identificative del vecchio e del nuovo azionamento. La foto deve consentire di leggere:
- la designazione completa MC-4/11/10/400,
- il codice di catalogo o il riferimento,
- la versione HW,
- la versione SW,
- il numero di serie,
- i parametri di alimentazione.
Prima dello smontaggio è inoltre necessario fotografare la posizione dei selettori S1, S2 e S3. Ciò permette di riprodurre l’indirizzo e l’impostazione della fibra ottica senza affidarsi esclusivamente alla documentazione, che potrebbe non essere stata aggiornata dopo precedenti modifiche alla macchina.
Se il danno è stato causato da un cortocircuito nel motore, nel cavo di potenza o nel freno, il collegamento di un azionamento funzionante senza aver eliminato la causa può provocarne un nuovo guasto. Prima della sostituzione è quindi necessario controllare l’isolamento dei cavi, la resistenza degli avvolgimenti, lo stato dei connettori, la messa a terra e il cavo di retroazione. Le prove di isolamento devono essere eseguite in conformità alla documentazione del motore e dopo aver scollegato l’elettronica sensibile.
Come avviare l’unità sostitutiva e verificare l’asse?
Dopo aver confermato la disponibilità e la compatibilità, l’unità sostitutiva ELAU MC-4 può essere preparata per il ritiro o per un trasporto dedicato anche entro un’ora. Questa soluzione consente di riprendere la produzione mentre il modulo danneggiato viene diagnosticato e riparato.
Dopo l’installazione è necessario:
- controllare la correttezza di tutti i collegamenti e delle schermature,
- impostare l’indirizzo e l’intensità SERCOS corretti,
- inserire la tensione di comando e controllare lo stato delle spie,
- verificare che l’azionamento sia stato riconosciuto correttamente dal sistema PacDrive,
- leggere la diagnostica in EPAS-4,
- eseguire una prova dell’asse a bassa velocità e senza carico completo,
- verificare il senso di movimento, il freno, i finecorsa e lo spazio di frenata,
- integrare l’asse nel normale ciclo della macchina solo dopo il superamento della prova.
La sostituzione del dispositivo deve essere registrata nella documentazione di manutenzione. È consigliabile annotare il numero di serie, la versione firmware, la data di installazione e le prove eseguite. Ciò facilita il successivo ripristino della configurazione e la gestione delle scorte di ricambi critici.
Affida l’MC-4 danneggiato a una diagnostica completa e alla rigenerazione. Dopo la riparazione, il dispositivo può essere reinstallato nella macchina o conservato come ricambio critico collaudato.
Assistenza tecnica: +48 717 500 983
Email: [email protected]
Email negozio: [email protected]
In cosa consiste la riparazione e la rigenerazione del PacDrive MC-4?
Un servizio professionale per il PacDrive MC-4 non dovrebbe limitarsi alla sostituzione del componente visibilmente danneggiato. Il processo di riparazione dovrebbe comprendere:
- ispezione visiva dei connettori, delle schede e dell’alloggiamento,
- controllo dei circuiti di alimentazione ausiliaria,
- misurazioni dello stadio di potenza e del circuito intermedio,
- controllo dei condensatori e del sistema di frenatura,
- diagnostica della sezione di comunicazione SERCOS,
- verifica degli ingressi, delle uscite e dei circuiti di protezione,
- sostituzione dei componenti danneggiati e usurati,
- pulizia del dispositivo e miglioramento dei collegamenti termici,
- test di comunicazione con il controllore,
- test di funzionamento e sotto carico dopo la riparazione.
La rigenerazione può includere la sostituzione preventiva dei componenti i cui parametri si sono deteriorati a causa della temperatura, di molti anni di funzionamento o dei sovraccarichi. Questo aspetto è particolarmente importante nei dispositivi fuori produzione o difficili da reperire, perché lasciare componenti usurati aumenta il rischio di un nuovo fermo.
Il modulo danneggiato può essere inviato per la diagnostica indipendentemente dal fatto che la macchina funzioni già con un’unità sostitutiva. Dopo la riparazione può essere reinstallato nella macchina oppure conservato come ricambio collaudato.

Quando scegliere la riparazione, l’acquisto o l’ammodernamento?
La riparazione è generalmente consigliata quando la macchina deve rimanere in servizio e la sua configurazione PacDrive è stabile e ben documentata. Consente di mantenere il cablaggio, i motori, il progetto e i parametri dell’asse esistenti.
L’acquisto o l’utilizzo di un’unità sostitutiva è la soluzione migliore quando il tempo necessario per riprendere la produzione è fondamentale. L’azionamento sostitutivo può funzionare fino al completamento della riparazione oppure rimanere nello stabilimento come ricambio critico.
L’ammodernamento deve essere preso in considerazione quando i guasti riguardano più componenti di un sistema datato, i ricambi diventano sempre più difficili da reperire e il sistema di controllo limita lo sviluppo della macchina. L’ammodernamento può comprendere servoazionamenti, controllore, motori, pannello HMI, moduli I/O e comunicazione industriale. Deve tuttavia essere preceduto da un’analisi del programma, della meccanica, delle funzioni di sicurezza e della sincronizzazione degli assi richiesta.
La vendita del dispositivo danneggiato può essere un’opzione se l’azionamento non verrà più riparato o se lo stabilimento sta effettuando un ammodernamento definitivo. In questo caso è consigliabile inviare una foto della targhetta identificativa e una descrizione dello stato del dispositivo per ricevere una valutazione di acquisto o permuta.
Come prevenire ulteriori fermi costosi?
Negli stabilimenti in cui l’MC-4 controlla un asse critico, è consigliabile adottare una strategia dei ricambi basata sul costo reale del fermo. Se un’ora di arresto della linea costa più del mantenimento a magazzino di un azionamento funzionante, l’unità di scorta diventa una protezione del processo e non un costo immobilizzato.
Le buone pratiche di manutenzione comprendono, tra l’altro, la registrazione dei codici di catalogo e delle versioni HW e SW, il controllo periodico della temperatura nel quadro elettrico, la verifica sotto carico degli alimentatori 24 V DC, la pulizia e l’ispezione dei connettori in fibra ottica, il controllo dei cavi del motore e dell’encoder e la documentazione di ogni sostituzione e modifica del firmware.
La combinazione di una diagnostica rapida, della disponibilità di un’unità sostitutiva e della riparazione del modulo danneggiato consente di ridurre significativamente il tempo di fermo. Lo stabilimento ripristina il funzionamento della macchina, mentre il servoazionamento riparato può proteggere la produzione da un ulteriore guasto.
