Conviene noleggiare un KUKA KCP2 00-130-547 per controllare un robot? Noleggio del pannello operatore KUKA per la messa in servizio del robot

Sì, vale la pena considerare il noleggio di un KUKA KCP2 00-130-547 quando occorre verificare rapidamente
se il problema riguarda il pannello operatore, il cavo KCP, la comunicazione con il controller KR C2
oppure il sistema di controllo del robot stesso. Un pannello sostitutivo funzionante consente di eseguire un test comparativo pratico senza acquistare immediatamente il componente. Questo è particolarmente importante durante un fermo produzione, la messa in servizio del robot dopo una rilocalizzazione, la riparazione del controller o l’attesa della consegna del teach pendant corretto.

KUKA KCP2 00-130-547 per la messa in servizio del robot non è un normale accessorio operatore.
È l’interfaccia di base del sistema KUKA KR C2, tramite la quale l’operatore o il tecnico di service seleziona le modalità operative, cancella i messaggi, esegue movimenti manuali, osserva lo stato del programma e controlla la reazione del sistema. Per questo motivo un guasto del KCP2 può sembrare un grave guasto dell’intero robot, anche se l’origine del problema può essere lo schermo, la tastiera a membrana, il cavo, il pulsante di consenso, lo Space Mouse, l’alimentazione del pannello
oppure la comunicazione con le schede nel controller.

Nella pratica della manutenzione, noleggio KUKA KCP2 per il service dei robot è un modo per restringere rapidamente la diagnostica. Se, dopo il collegamento di un pannello funzionante, il robot recupera la possibilità di comando, la causa si trova solitamente nel vecchio KCP2 o nel suo cavo. Se il sintomo rimane invariato, la diagnostica deve essere trasferita al controller KR C2, all’alimentazione, al computer di controllo, alla scheda KVGA, MFC3, al bus,
al sistema di sicurezza oppure al software KSS.

Chiama: +48 717 500 983

Il noleggio di un KUKA KCP2 00-130-547 aiuta a individuare rapidamente la fonte del guasto del robot?

Quando ha più senso usare un KUKA KCP2 00-130-547 per la messa in servizio del robot?

Noleggio KUKA KCP2 ha più senso quando la decisione di service deve essere presa rapidamente e l’acquisto di un pannello nuovo o rigenerato senza confermare la causa del guasto genera un rischio di costo inutile. In molti stabilimenti produttivi, un robot KUKA lavora in una cella di saldatura, pallettizzazione, confezionamento, lavorazione o trasporto. La mancanza di comando dal pannello può fermare non solo un robot, ma anche l’alimentatore, la stazione di posizionamento, il controllore PLC, i moduli I/O, il sistema di sicurezza e la parte successiva della linea.

In queste situazioni, un pannello robot sostitutivo per il periodo di fermo consente di verificare se la postazione può
essere avviata in modo controllato e senza supposizioni. Questo è importante soprattutto quando il vecchio pannello presenta schermo nero, retroilluminazione danneggiata, assenza di risposta ai tasti, problemi di commutazione della modalità operativa, cavo danneggiato, pulsante di consenso non funzionante o messaggi che indicano un errore di connessione
con il controller.

Il noleggio è giustificato anche durante l’avviamento del robot dopo un lungo fermo, dopo il trasferimento della postazione, dopo la riparazione del controller KR C2, dopo la sostituzione di componenti elettrici o quando lo stabilimento vuole confermare lo stato del robot prima di acquistare il pannello corretto. In questi casi KUKA KCP2
a noleggio funziona come strumento diagnostico, non solo come sostituto temporaneo.

Quale ruolo svolge il pannello operatore KUKA KCP2 nel sistema KR C2?

KCP, ovvero KUKA Control Panel, svolge la funzione di interfaccia uomo-macchina per il controller del robot.
Nei sistemi KUKA KR C2, il pannello KCP2 consente il comando e la programmazione del robot, la visualizzazione dei messaggi, la selezione della modalità operativa, lo spostamento manuale degli assi, il controllo del programma e la reazione a determinati stati di sicurezza. In pratica è l’equivalente di un pannello HMI per una postazione robotizzata,
ma con funzioni tipiche del comando di un robot industriale.

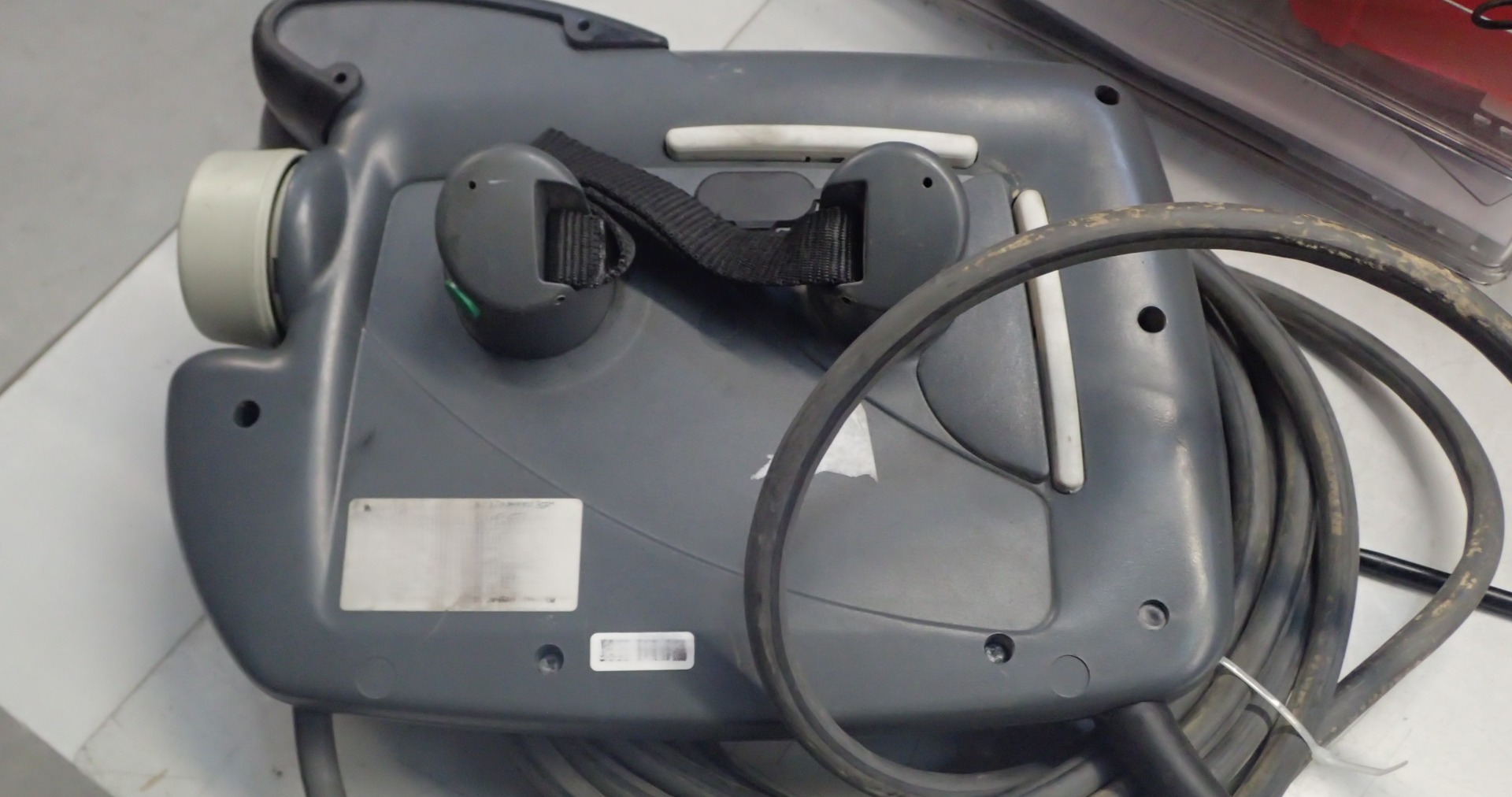

Il pannello operatore KUKA KCP2 include, tra gli altri elementi, uno schermo LCD, una tastiera, tasti funzione, pulsante di arresto di emergenza, selettore della modalità operativa, tasti di movimento degli assi, pulsante di avvio, pulsanti degli azionamenti ed elementi che consentono il controllo del movimento manuale. Per il modello KUKA KCP2 00-130-547, i dati di catalogo indicano alimentazione 24 V DC / 0,5 A, schermo di circa 8 pollici, risoluzione 640 × 480 pixel,
peso di circa 1,4 kg e dimensioni di circa 33 × 26 × 8 cm.

Parametro	KUKA KCP2 00-130-547	Importanza nella diagnostica
Tipo di dispositivo	Pannello operatore / teach pendant	Interfaccia di comando del robot KUKA KR C2
Alimentazione	24 V DC / 0,5 A	L’assenza di alimentazione può causare schermo nero o mancata reazione del pannello
Schermo	Circa 8 pollici, 640 × 480 pixel	Guasti LCD, retroilluminazione o KVGA possono impedire il comando
Applicazione	KUKA KR C2	È importante la compatibilità del pannello con il controller e la configurazione della postazione
Funzioni operatore	Modalità operative, movimento manuale, messaggi, programmi, pulsanti di sicurezza	Un guasto può fermare la messa in servizio, i test e il comando del robot

Quali sintomi indicano un danno al pannello, al cavo KCP o alla comunicazione?

Un guasto del pannello KUKA KCP2 non presenta sempre un sintomo univoco. A volte il robot avvia il computer di controllo, ma lo schermo rimane nero. In altri casi il pannello si accende, ma non reagisce ai tasti, non permette di confermare i messaggi, non commuta la modalità operativa oppure non consente l’attivazione degli azionamenti. Possono verificarsi anche
danni al cavo, interruzioni dei conduttori, problemi al connettore, usura della tastiera a membrana, guasto dello Space Mouse oppure pulsante di consenso non funzionante.

Per la manutenzione è fondamentale che una parte di questi sintomi possa provenire dal pannello e un’altra parte
dal controller. Per questo il noleggio di un pannello di controllo robot per il periodo del service consente di eseguire un test
che separa rapidamente le direzioni della diagnostica.

Sintomo sulla postazione	Possibile area del guasto	Importanza del noleggio KCP2
Schermo nero dopo l’avvio del controller	LCD, retroilluminazione, KVGA, cavo KCP, alimentazione del pannello	Un KCP2 funzionante aiuta a distinguere un guasto del pannello da un guasto del controller
Assenza di reazione dei tasti	Tastiera a membrana, cavo, MFC3, comunicazione	Il pannello sostitutivo conferma se il problema è locale al vecchio teach pendant
Space Mouse non funziona	Elemento di comando, cavo, comunicazione CAN, MFC3	È possibile controllare il movimento manuale su un altro pannello
Non è possibile attivare gli azionamenti	Pulsante di consenso, cavo, sistema di sicurezza, CI3, ESC	Il test del pannello aiuta a restringere la diagnostica, ma non sostituisce il controllo della sicurezza
Impossibile confermare E STOP	Pulsante E STOP, cavo, sistema di sicurezza, configurazione X11	Il risultato del test indica se riparare il pannello o controllare i circuiti di sicurezza
Assenza di comunicazione con KUKA.HMI	KSS, Control PC, MFC3, KVGA, software, cavo	Un pannello sostitutivo elimina una delle cause più frequenti

Cosa si può controllare dopo il collegamento di un pannello sostitutivo funzionante?

Un teach pendant sostitutivo per il periodo del guasto funzionante consente di eseguire una serie di test pratici senza smontare l’intero controller. Dopo il collegamento del pannello al connettore corretto del controller KR C2, è possibile valutare se il sistema avvia l’interfaccia, visualizza i messaggi, reagisce alla tastiera e permette di eseguire le operazioni di service di base.

In un tipico test di service è possibile verificare:

• se lo schermo LCD si avvia correttamente e visualizza l’interfaccia KUKA.HMI,
• se la tastiera a membrana reagisce ai comandi,
• se è possibile confermare i messaggi e accedere alla diagnostica,
• se il selettore della modalità operativa viene riconosciuto dal sistema,
• se i pulsanti degli azionamenti e il comando manuale di base funzionano,
• se il pulsante di consenso consente un movimento sicuro in modalità test,
• se lo Space Mouse oppure i pulsanti degli assi permettono di eseguire un movimento manuale,
• se è possibile controllare programmi, utensili, basi e dati selezionati del robot,
• se sono visibili i segnali di ingressi e uscite collegati alla postazione,
• se continuano a comparire errori di comunicazione, alimentazione o sicurezza.

Se dopo tale test il robot recupera la possibilità di comando, il vecchio pannello può essere inviato in riparazione o rigenerazione. Se i sintomi rimangono invariati, il service deve controllare il controller KR C2, i moduli interni, l’alimentazione, le schede di controllo, i cavi, la configurazione KSS e i circuiti di sicurezza.

Quando il guasto può trovarsi sul lato del controller KR C2 e non del pannello?

Il noleggio di un pannello robot durante un guasto non risolve ogni problema. Se, dopo il collegamento di un KCP2 funzionante, lo schermo resta ancora nero, il pannello non comunica con il controller oppure il sistema si blocca
durante l’avvio, la causa può trovarsi più in profondità nell’armadio KR C2. In tal caso la diagnostica deve includere Control PC, scheda KVGA, MFC3, alimentazione 24 V DC, scheda madre, memoria, collegamenti interni,
scheda di interfaccia KCP, CI3, ESC e software KUKA System Software.

Un esempio tipico è la situazione in cui il computer del controller si avvia, ma il display del pannello rimane nero. In questo caso sono possibili, tra gli altri, problemi con KVGA, cavo KCP o alimentazione del pannello. Se l’inserimento dei comandi dal KCP non funziona, la causa può essere il cavo, il pannello, MFC3
oppure la comunicazione. Se gli azionamenti non si attivano nonostante un pannello funzionante, è necessario controllare anche il pulsante di consenso, i circuiti di sicurezza, il connettore X11, la configurazione di sicurezza e gli elementi esecutivi del controller.

Per questo noleggio KUKA KCP2 deve essere trattato come un elemento della diagnostica comparativa. È un metodo rapido per restringere il problema, ma non sostituisce la misurazione completa dell’alimentazione, il controllo dei cavi, l’analisi dei messaggi, la verifica dei sistemi di sicurezza e la valutazione dello stato dell’elettronica di controllo.

Noleggio del pannello robot durante guasto, service o attesa della consegna

KUKA KCP2 00-130-547 durante l’attesa della consegna dei ricambi

KUKA KCP2 00-130-547 durante l’attesa della consegna è una soluzione particolarmente utile quando il robot deve tornare al lavoro più rapidamente di quanto sia possibile acquistare, reperire o riparare il pannello definitivo. Nei sistemi KR C2 più datati, la disponibilità dei ricambi può variare e non ogni pannello proveniente dal mercato secondario ha uno stato tecnico noto. L’acquisto senza test può portare a una situazione in cui lo stabilimento riceve un dispositivo incompatibile, usurato o con un altro guasto.

Il noleggio limita questo problema. Il reparto manutenzione può confermare se il robot reagisce a un pannello funzionante e poi decidere se riparare il vecchio KCP2, acquistare un pannello rigenerato, sostituire il cavo oppure proseguire con la diagnostica del controller. Questo approccio è più tecnico di una semplice sostituzione del componente per prova, perché si basa sull’osservazione dei sintomi e sul confronto del comportamento del sistema.

Teach pendant per il periodo di riparazione e riduzione del costo del fermo

Un teach pendant per il periodo di riparazione ha un’importanza economica. Il costo del fermo di una postazione robotizzata supera spesso il costo della diagnostica, del trasporto del pannello o del noleggio temporaneo. Se il robot è responsabile di saldatura, alimentazione dei pezzi, confezionamento, asservimento di una macchina CNC, pallettizzazione o trasporto tra operazioni, l’assenza del pannello può fermare un’intera sezione del processo.

In queste condizioni, un pannello robot sostitutivo per il periodo di fermo offre tempo per una decisione di service ponderata. Non è necessario scegliere subito tra l’acquisto rischioso di un pannello usato e una lunga attesa
della riparazione. È possibile avviare la diagnostica, proteggere la produzione, confermare la compatibilità del componente
e pianificare l’azione corretta.

Lo stabilimento può utilizzare il KCP2 noleggiato per:

• confermare se il robot KR C2 avvia l’interfaccia operatore,
• eseguire test dopo la riparazione del controller,
• controllare il robot dopo la rilocalizzazione della postazione,
• eseguire una messa in servizio di service limitata,
• garantire il funzionamento fino alla consegna del pannello definitivo,
• verificare programmi, utensili, basi e segnali di base,
• valutare se il vecchio pannello è idoneo alla rigenerazione.

Noleggio, riparazione, rigenerazione o acquisto del pannello KUKA KCP2?

La decisione migliore dipende dal sintomo, dallo stato del pannello, dalla disponibilità dei ricambi, dall’età del sistema e dalle conseguenze del fermo. KUKA KCP2 a noleggio è utile quando occorre confermare rapidamente la diagnosi
oppure mantenere la possibilità di comando del robot durante la riparazione. La riparazione è corretta quando il pannello presenta un guasto specifico dell’elettronica, dello schermo, del cavo, della tastiera o degli elementi di comando. La rigenerazione ha senso
quando il dispositivo è usurato, ma può essere riportato a un funzionamento stabile.

Soluzione	Quando sceglierla?	Vantaggio per la manutenzione
Noleggio KUKA KCP2	In caso di guasto, fermo, test, attesa della consegna o verifica del robot	Rapido restringimento della diagnostica e riduzione del rischio di acquistare il componente sbagliato
Riparazione del pannello	Quando il sintomo è noto, ad es. schermo nero, mancata reazione dei tasti, cavo interrotto	Ripristino dell’efficienza del dispositivo esistente
Rigenerazione KCP2	In caso di usura operativa, involucro, tastiera o elementi di comando danneggiati	Prolungamento della vita del pannello e lavoro più stabile sulla postazione
Acquisto del pannello	Quando la riparazione del pannello non è conveniente oppure lo stabilimento necessita di una riserva permanente	Accesso permanente a un dispositivo di ricambio
Diagnostica del controller KR C2	Quando un pannello funzionante non elimina il sintomo	Verifica di Control PC, KVGA, MFC3, alimentazione, KSS e sistemi di sicurezza
Modernizzazione del sistema	Quando i guasti sono frequenti, i ricambi difficili da reperire e il sistema limita la produzione	Riduzione del rischio di ulteriori fermi e migliore disponibilità di service

RGB Elektronika può gestire questo tipo di caso in modo completo: eseguire la diagnostica, valutare il pannello operatore KUKA KCP2, riparare o rigenerare il dispositivo, fornire un componente sostitutivo, ritirare il componente danneggiato oppure aiutare nella decisione sulla modernizzazione di una postazione più datata.

Sicurezza durante i test del robot KUKA KR C2

Il noleggio di un pannello robot durante un guasto non può servire ad aggirare gli errori di sicurezza.
Il pannello KCP2 è un elemento di comando del sistema robot, ma non sostituisce il controllo dei circuiti di sicurezza, barriere fotoelettriche, recinzioni, interblocchi, E STOP, connettore X11, configurazione SafeOperation, segnali PLC né dello stato meccanico del robot. Se il robot segnala un errore di sicurezza, occorre individuarne la causa,
non forzare il funzionamento della postazione.

I lavori su un robot KUKA KR C2 devono essere eseguiti da persone formate, che conoscono le modalità T1, T2, AUT
e AUT EXT, le regole di lavoro con il pulsante di consenso e i requisiti relativi alla zona di pericolo. Durante i test occorre verificare che nessuno si trovi nell’area di lavoro del robot, che l’utensile non entri in collisione
con il pezzo, che il robot abbia dati macchina corretti e che il movimento manuale avvenga in condizioni controllate.

Questo è particolarmente importante dopo la rilocalizzazione della postazione, la sostituzione del controller, la perdita di dati, un lungo fermo, interventi sui cavi o la modernizzazione dell’armadio. In questi casi il pannello KCP2 aiuta nel comando
e nella diagnostica, ma la piena autorizzazione del robot al lavoro richiede il controllo dell’intero sistema.

Come preparare una richiesta di diagnostica, noleggio o service?

Una buona richiesta tecnica riduce il tempo di reazione. In caso di richiesta relativa a noleggio KUKA KCP2 per il service dei robot è utile indicare il numero del pannello, il tipo di controller, la versione del sistema KSS, la descrizione del sintomo, il momento in cui si è verificato il guasto e le informazioni sugli ultimi lavori eseguiti sulla postazione. Sono importanti anche foto delle targhette, dei connettori, dei messaggi e una descrizione che indichi se il problema è comparso dopo un fermo, trasporto, mancanza di alimentazione, riparazione, sostituzione di parti o modifica del programma.

Nella richiesta è utile includere:

• il numero completo del pannello, ad es. KUKA KCP2 00-130-547,
• il tipo di controller, ad es. KUKA KR C2,
• il sintomo: schermo nero, assenza di tasti, assenza di comunicazione, nessuna reazione a E STOP,
• se il robot avvia il computer di controllo,
• se il pannello è stato precedentemente riparato o rigenerato,
• se il cavo KCP è meccanicamente danneggiato,
• se compaiono errori in KUKA.HMI o durante l’avvio di KSS,
• se la postazione comunica con il controllore PLC e i moduli I/O,
• se il problema ha fermato la produzione e qual è il tempo di reazione atteso.

Dati preparati in questo modo aiutano a scegliere il pannello sostitutivo corretto, pianificare la riparazione, valutare il rischio lato controller ed evitare l’invio inutile di un elemento errato.

RGB Elektronika supporta gli stabilimenti produttivi nell’ambito della robotica e dell’elettronica industriale. I servizi comprendono diagnostica, riparazione, service, rigenerazione, noleggio di dispositivi sostitutivi, ritiro di componenti, vendita di ricambi e valutazione delle possibilità di modernizzazione. In questo modo un singolo guasto del pannello KCP2 può diventare
il punto di partenza per organizzare l’intera strategia di manutenzione di un sistema KUKA KR C2 più datato.
