Controllo dei motori Siemens dopo un temporale. Come diagnosticare un motore danneggiato dopo un temporale?

Il controllo dei motori Siemens dopo un temporale dovrebbe riguardare non solo il motore stesso, ma l’intero sistema di azionamento: servomotore, encoder o resolver, cavi di segnale, inverter, servoamplificatore SINAMICS, alimentatori, protezioni e comunicazione con l’automazione. Dopo una scarica atmosferica, il motore può sembrare meccanicamente efficiente, ma la sovratensione può danneggiare l’elettronica di feedback, l’isolamento degli avvolgimenti o l’interfaccia dell’encoder, arrestando l’asse e bloccando l’avvio della produzione.

In pratica, un motore danneggiato dopo un temporale non significa sempre avvolgimenti bruciati. I danni diretti alla meccanica e agli avvolgimenti principali si verificano meno spesso rispetto ai guasti dei componenti periferici: encoder, resolver, cavi di feedback, inverter, servoamplificatori, soft starter, alimentatori e moduli di protezione. Sono proprio questi elementi ad assorbire più spesso gli effetti della sovratensione indotta nella rete e nei cavi.

Se dopo un temporale un servomotore Siemens non si avvia, il servoamplificatore segnala un errore encoder, l’asse non rileva la posizione oppure il pannello HMI mostra un allarme dell’azionamento, non conviene riavviare la macchina per tentativi. Una diagnosi corretta di un motore Siemens dopo un temporale richiede misurazioni, analisi del buffer errori e verifica del percorso di feedback. In molti casi sono possibili la riparazione dell’encoder, la rigenerazione del servomotore, la riparazione del servoamplificatore o la scelta di un ricambio equivalente senza sostituire l’intero sistema.

Chiama: +48 717 500 983

Perché il controllo di un motore Siemens dopo un temporale dovrebbe includere l’intero sistema di azionamento?

Motore danneggiato dopo un temporale o guasto degli accessori dell’azionamento?

I motori elettrici hanno una struttura robusta e, in molti casi, sono più resistenti alle sovratensioni momentanee rispetto all’elettronica delicata che lavora intorno a loro. Questo però non significa che possano essere considerati sicuri dopo un temporale. Gli effetti reali della sovratensione dipendono dall’ampiezza del picco di tensione, dal tempo di esposizione e dal percorso attraverso cui l’energia della scarica è entrata nel sistema.

Negli impianti industriali, dopo un temporale, i componenti di protezione e controllo sono quelli che si danneggiano più spesso: fusibili, alimentatori, inverter, servoamplificatori, soft starter, moduli I/O, ingressi di segnale, interfacce di comunicazione ed elettronica di feedback. Per questo il messaggio “errore motore” sul pannello HMI non è ancora una diagnosi. Può indicare un problema del motore, dell’encoder, del cavo, dell’alimentazione, dell’azionamento SINAMICS o della comunicazione con il PLC.

Per la manutenzione è fondamentale distinguere rapidamente questi scenari. In caso contrario, si può ordinare inutilmente un nuovo servomotore, mentre il guasto reale riguarda l’encoder o l’ingresso di misura nel servoamplificatore. È possibile anche la situazione opposta: l’errore viene cancellato e l’azionamento riavviato, nonostante l’isolamento degli avvolgimenti del motore sia già degradato e possa presto causare un cortocircuito.

Perché encoder e resolver nei servomotori Siemens sono particolarmente esposti?

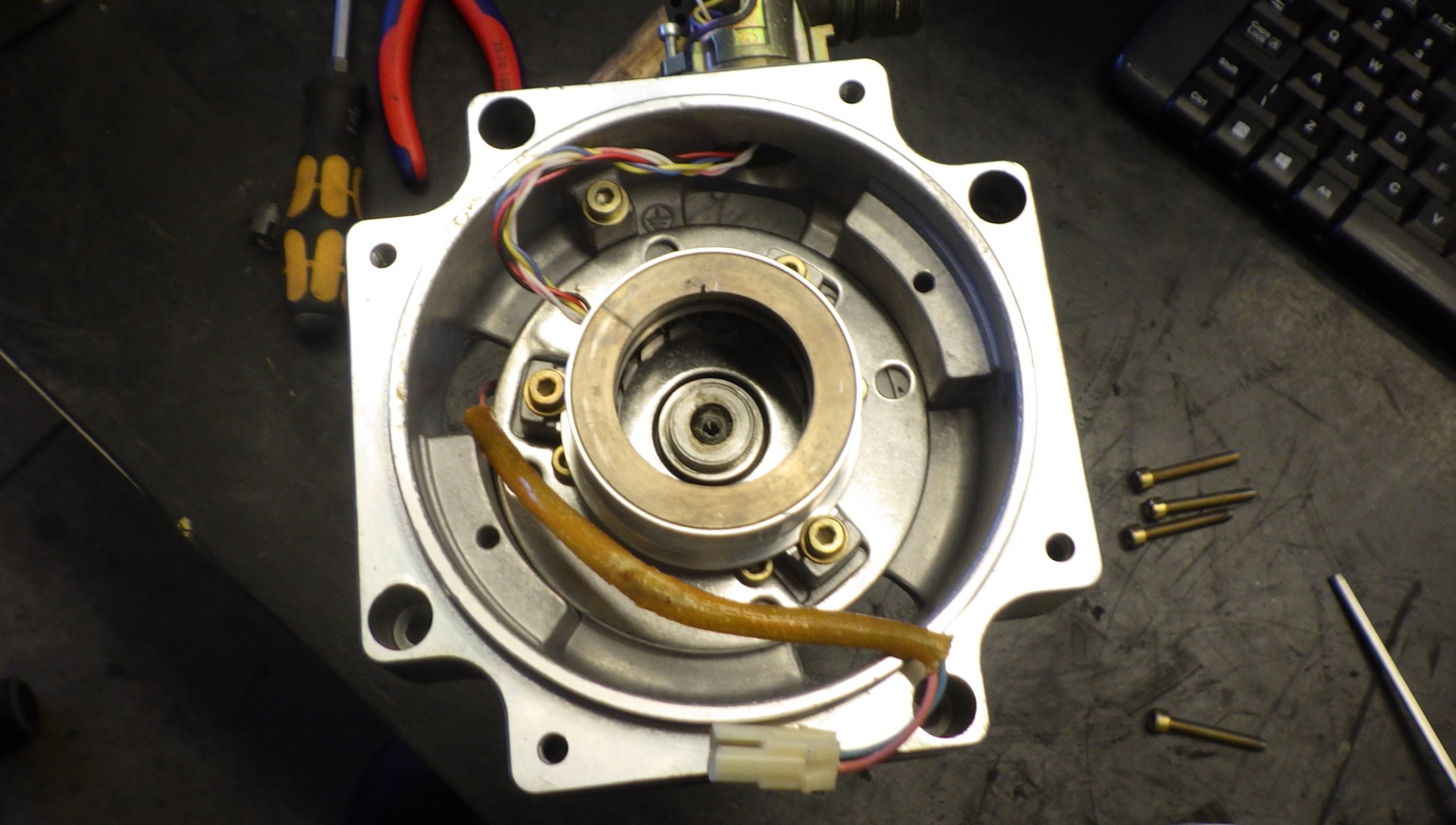

Il punto più sensibile dei servomotori moderni è l’apparato di misura integrato. Encoder e resolver sono responsabili della misurazione precisa della posizione dell’albero, della velocità di rotazione e delle informazioni necessarie al controllo dell’asse. Funzionano con elettronica delicata, molto meno resistente alle sovratensioni rispetto alla carcassa metallica, all’albero o al pacco lamellare del motore.

Durante un temporale, tensioni elevate possono essere indotte non solo nei cavi di alimentazione, ma anche nei cavi di segnale. Questo è particolarmente pericoloso per il percorso di feedback, perché possono danneggiarsi transistor, fotodiodi, circuiti logici, alimentazione dell’encoder o interfaccia di comunicazione. Il risultato è assenza di lettura della posizione, assenza di lettura della velocità oppure segnale di feedback instabile.

Un guasto dell’encoder dopo un temporale appare spesso all’operatore come un guasto dell’intero azionamento. L’asse non esegue il riferimento, il servoamplificatore segnala un errore, la macchina non consente l’avvio del ciclo e il pannello operatore mostra un messaggio relativo al problema di feedback. In una situazione del genere sono necessari diagnostica dell’encoder, del cavo e dell’ingresso nel servoamplificatore, non solo un controllo visivo del motore.

Servomotori Siemens 1FK7 e 1FT7 dopo una sovratensione: perché si ferma tutto l’asse?

Nei servomotori Siemens, come le popolari serie 1FK7 e 1FT7, l’encoder è parte integrante del sistema di controllo dell’asse. Il servoamplificatore ha bisogno di informazioni sulla posizione attuale del rotore per controllare correttamente coppia, velocità e posizione. Se dopo un temporale l’encoder non trasmette un segnale corretto, l’azionamento non dispone di un feedback affidabile e arresta l’asse per motivi di sicurezza.

In pratica, questo significa che un piccolo componente elettronico può immobilizzare un’intera postazione produttiva. Un encoder danneggiato in un motore Siemens 1FK7 o 1FT7 può causare un allarme del servoamplificatore SINAMICS, perdita di comunicazione con il trasduttore di posizione, errori di checksum, anomalie dell’alimentazione dell’encoder o impossibilità di sincronizzare l’asse.

La sostituzione dell’encoder in un servomotore di questo tipo non è una semplice sostituzione di componente. Dopo il montaggio è necessaria una precisa regolazione hardware e software con strumenti di assistenza adeguati. L’obiettivo è risincronizzare l’angolo di commutazione con il campo magnetico del rotore. Senza questa operazione, il servomotore potrebbe non avviarsi, lavorare in modo errato o generare ulteriori errori dell’azionamento.

Come diagnosticare un motore dopo un temporale e quando affidare il servomotore Siemens all’assistenza?

Sintomi di guasto di un motore Siemens dopo un temporale

I sintomi dopo un temporale possono comparire subito dopo il ripristino dell’alimentazione oppure solo durante il tentativo di avvio della macchina. Alcuni guasti sono evidenti, ad esempio fusibili bruciati o assenza di alimentazione dell’azionamento. Altri sono più insidiosi: il motore supera il test iniziale, ma dopo alcuni cicli compare un errore encoder, un sovraccarico o un cortocircuito.

I sintomi più comuni che indicano la necessità di un controllo del motore dopo un temporale includono:

• mancato avvio del motore o del servomotore dopo il ripristino dell’alimentazione,
• arresto dell’asse e impossibilità di cancellare l’allarme,
• errore encoder, resolver o feedback,
• assenza di lettura della posizione dell’albero o della velocità di rotazione,
• errori di comunicazione tra motore, servoamplificatore e PLC,
• errori di checksum del trasduttore di posizione,
• anomalie dell’alimentazione dell’encoder,
• intervento delle protezioni dopo il tentativo di avvio,
• allarmi dell’inverter, del servoamplificatore o del soft starter,
• funzionamento instabile dell’asse dopo la cancellazione dell’errore,
• odore di elettronica surriscaldata nel quadro elettrico,
• tracce di sovratensione su alimentatori, moduli I/O, azionamenti o cavi.

Se si presenta uno qualsiasi di questi sintomi, riavviare la macchina senza diagnostica può aggravare il danno. Per il reparto manutenzione, una soluzione più sicura è identificare rapidamente se il problema riguarda il motore, l’encoder, il cavo, il servoamplificatore, l’alimentazione o l’automazione.

Mancato avvio del motore, arresto dell’asse e allarme del servoamplificatore

Il mancato avvio del motore dopo un temporale non deve necessariamente indicare un danno agli avvolgimenti. Nei sistemi con servoazionamenti Siemens, l’azionamento può bloccare l’avvio perché non riceve un feedback corretto dall’encoder oppure rileva un errore nel percorso di comunicazione. Il servoamplificatore può inoltre segnalare un problema di alimentazione, modulo di potenza, protezione, bus DC o controllo.

Per prima cosa è necessario raccogliere i dati: messaggi dal pannello HMI, stato del servoamplificatore, cronologia degli errori, comportamento dell’asse durante il tentativo di reset e circostanze del guasto. È importante sapere se il temporale ha causato una completa interruzione dell’alimentazione, una breve sovratensione, l’intervento delle protezioni, il danneggiamento di altri dispositivi nel quadro o problemi di comunicazione industriale.

Se l’asse si arresta immediatamente dopo l’attivazione dell’azionamento e l’errore ritorna dopo la cancellazione, la diagnostica dovrebbe includere non solo il motore, ma anche il servoamplificatore, i cavi, i connettori, l’encoder e l’alimentazione ausiliaria. La sostituzione di un solo componente senza confermare la causa può prolungare il fermo macchina e aumentare i costi.

Guasto dell’encoder dopo un temporale: assenza di posizione, velocità e feedback

Il guasto dell’encoder dopo un temporale è una delle cause più comuni dell’arresto del servomotore. L’encoder fornisce informazioni su posizione e velocità, quindi il suo danneggiamento impedisce il corretto controllo dell’asse. Il servoamplificatore non può regolare in sicurezza coppia o posizione, perciò segnala un errore e blocca il funzionamento.

I sintomi di un guasto dell’encoder possono includere assenza di posizione assoluta, perdita del riferimento, errori di comunicazione, indicazioni instabili, allarme dopo il movimento dell’asse oppure impossibilità di eseguire la procedura di homing. Nei servomotori Siemens il problema può riguardare l’encoder stesso, ma anche il cavo di segnale, il connettore, la schermatura del cavo, l’alimentazione dell’encoder o l’interfaccia nel servoamplificatore.

La riparazione dell’encoder del motore dopo un temporale richiede esperienza nell’elettronica di precisione e nei servoazionamenti. In caso di danno confermato al sistema di misura, l’assistenza può sostituire l’encoder, riparare l’elettronica, ripristinare i collegamenti, testare i segnali ed eseguire la calibrazione necessaria per il corretto funzionamento dell’asse.

Errori SINAMICS, errore di checksum e anomalie dell’alimentazione dell’encoder

L’analisi del buffer errori nell’azionamento SINAMICS è una delle fasi più importanti della diagnostica dopo un temporale. I messaggi relativi alla perdita di comunicazione con il trasduttore, agli errori di checksum, ai problemi di alimentazione dell’encoder o ai dati di posizione incoerenti sono un forte segnale che il percorso di feedback è stato danneggiato.

Non bisogna però presumere automaticamente che sia danneggiato l’encoder stesso. La sovratensione potrebbe aver danneggiato l’interfaccia lato servoamplificatore, il cavo di segnale, il connettore, la schermatura o l’alimentatore ausiliario. Può accadere che l’encoder nel motore sia sopravvissuto, ma la tensione indotta nel cavo abbia danneggiato l’elettronica di ingresso nell’azionamento.

Per questo la diagnostica del servomotore dopo un temporale dovrebbe includere il confronto degli errori con misurazioni reali e test del percorso di comunicazione. Solo allora si può decidere se siano necessarie la riparazione dell’encoder, la riparazione del servoamplificatore, la sostituzione del cavo, la rigenerazione del motore o la modernizzazione del sistema di azionamento.

Danneggiamento dell’isolamento degli avvolgimenti dopo una sovratensione

Un motore dopo un temporale può superare un controllo visivo superficiale e avere comunque l’isolamento degli avvolgimenti danneggiato. Una sovratensione elevata può causare perforazioni microscopiche e degradazione della vernice isolante. Inizialmente il sintomo può essere invisibile, ma col tempo può comparire un cortocircuito tra fasi, una dispersione verso terra o l’intervento delle protezioni.

Per questo una delle fasi fondamentali del controllo del motore dopo un temporale è la misura della resistenza di isolamento degli avvolgimenti rispetto alla carcassa. Tale misura dovrebbe essere eseguita da un’assistenza qualificata con un analizzatore motore adeguato o un misuratore di resistenza di isolamento, in conformità ai requisiti del tipo di motore e alla documentazione tecnica.

Se la misura indica degradazione dell’isolamento, un ulteriore avvio dell’azionamento può essere rischioso. Le possibili azioni di assistenza includono diagnostica dettagliata degli avvolgimenti, rigenerazione, riavvolgimento, sostituzione del motore o scelta di un ricambio equivalente, a seconda del valore del dispositivo, della disponibilità dei componenti e della criticità dell’applicazione.

Non avviare l’asse dopo una sovratensione senza misurazioni. Il controllo del servomotore dopo un temporale consente di rilevare danni all’encoder, all’isolamento o al servoamplificatore prima che il guasto porti a un costoso fermo produzione.

Diagnostica di un motore Siemens dopo un temporale: cosa verifica l’assistenza?

La diagnostica professionale di un motore Siemens dopo un temporale dovrebbe essere eseguita in modo sistemico. L’obiettivo non è solo confermare che un componente è danneggiato, ma stabilire se la sovratensione abbia coinvolto anche i dispositivi vicini. In pratica, un temporale raramente danneggia un solo componente. L’energia della sovratensione può passare attraverso alimentazione, cavi di segnale, schermature, moduli di ingresso/uscita, azionamenti e sistemi di comunicazione.

L’assistenza di solito verifica:

1. produttore, modello e numero di catalogo del motore o servomotore Siemens,
2. tipo di applicazione, sintomi del guasto e circostanze della sovratensione,
3. messaggi da HMI, PLC e servoamplificatore,
4. buffer errori dell’azionamento SINAMICS o di un altro sistema di controllo,
5. stato di fusibili, alimentatori, protezioni e moduli di alimentazione,
6. resistenza di isolamento degli avvolgimenti rispetto alla carcassa,
7. continuità degli avvolgimenti e possibili sintomi di cortocircuito tra fasi,
8. stato del cavo motore, del cavo encoder, dei connettori e della schermatura,
9. alimentazione dell’encoder, del resolver o del trasduttore di posizione,
10. comunicazione tra encoder e servoamplificatore,
11. interfaccia encoder lato azionamento,
12. elettronica di controllo, moduli I/O e segnali dall’automazione,
13. possibilità di riparazione, rigenerazione, sostituzione o modernizzazione del sistema.

È importante non limitare la diagnostica alla sola lettura dell’errore. Lo stesso messaggio può derivare da un encoder danneggiato, da un cavo, dall’alimentazione, dal servoamplificatore o dalla configurazione. Solo la combinazione di misurazioni, test funzionali e analisi della cronologia errori consente di prendere una decisione di assistenza.

Riparazione dell’encoder del motore dopo un temporale o sostituzione del servomotore?

La decisione tra riparazione dell’encoder, rigenerazione del servomotore e sostituzione dell’intero motore dipende dall’entità dei danni, dalla disponibilità dei componenti, dai tempi di consegna e dal costo del fermo macchina. In molti casi, la riparazione è più conveniente dell’acquisto di un nuovo servomotore, soprattutto quando il problema riguarda solo encoder, cavo, connettore o elettronica di feedback.

La riparazione dell’encoder del motore dopo un temporale ha senso quando il danno può essere confermato e il servomotore è meccanicamente ed elettricamente idoneo a continuare a lavorare. Dopo la sostituzione o la riparazione del sistema di misura sono necessari calibrazione e corretto allineamento dell’encoder rispetto al rotore.

La rigenerazione di un servomotore Siemens è una buona soluzione quando, oltre all’encoder, occorre verificare anche cuscinetti, avvolgimenti, cavi, connettori, freno, sensori di temperatura o altri elementi soggetti a usura. La rigenerazione può ridurre il rischio di un nuovo guasto dopo l’avvio della linea.

La sostituzione del servomotore è indicata quando i danni sono estesi, l’isolamento degli avvolgimenti è degradato, l’elettronica non è disponibile, la riparazione non sarebbe conveniente oppure il reparto produzione necessita di un ripristino immediato utilizzando un ricambio equivalente disponibile a magazzino.

Per l’ufficio acquisti è importante non scegliere un ricambio equivalente solo in base a potenza o dimensioni. Contano il numero di catalogo, il tipo di encoder, il freno, i connettori, la tensione, la velocità, la coppia, il metodo di raffreddamento, la compatibilità con l’azionamento SINAMICS e i requisiti dell’applicazione. Un servomotore scelto in modo errato può adattarsi fisicamente alla macchina, ma non avviarsi correttamente con il sistema di controllo esistente.

Non sai se riparare l’encoder o sostituire il servomotore? Inviaci il numero di catalogo Siemens, una foto della targhetta e gli errori dell’azionamento. Valuteremo la convenienza della riparazione, della rigenerazione, dell’acquisto di un ricambio equivalente o della modernizzazione dell’asse.

Rigenerazione, acquisto di dispositivi guasti, ricambi e modernizzazione dei sistemi Siemens dopo un temporale

Dopo un temporale spesso si scopre che non è danneggiato un solo elemento, ma più dispositivi nello stesso percorso di azionamento. Il servomotore può avere l’encoder danneggiato, il servoamplificatore un ingresso di feedback danneggiato e l’alimentatore un’uscita instabile. In una situazione del genere, la sola sostituzione della parte visibilmente danneggiata non sempre risolve il problema.

L’assistenza sui sistemi Siemens dopo una sovratensione può includere diagnostica e riparazione di servomotori, encoder, resolver, inverter, servoamplificatori SINAMICS, alimentatori, moduli I/O, pannelli HMI, controllori PLC, soft starter ed elettronica di controllo. Questo consente di valutare l’intero sistema, non solo un singolo componente.

Se il dispositivo è difficile da reperire, una buona soluzione può essere l’acquisto di un componente usato, rigenerato o equivalente disponibile a magazzino. Questo riguarda in particolare le serie più datate di servomotori, azionamenti e moduli di automazione, per le quali il tempo di consegna di un componente nuovo può essere troppo lungo rispetto al costo del fermo macchina.

In alcuni casi vale la pena considerare anche l’acquisto di motori Siemens, servomotori, encoder, inverter e azionamenti danneggiati. Tali dispositivi possono servire come base per la rigenerazione, fonte di parti di ricambio o elemento del magazzino di supporto della manutenzione.

La modernizzazione del sistema di azionamento ha senso quando, dopo un temporale, emergono problemi di disponibilità dei ricambi, guasti ricorrenti o comunicazione obsoleta. Può includere la scelta di un servomotore più moderno, di un azionamento, di cavi, protezioni contro le sovratensioni, alimentatori, moduli di comunicazione o modifiche alla configurazione dell’asse. Una modernizzazione ben pianificata riduce il rischio di ulteriori fermi macchina e facilita l’assistenza della macchina in futuro.

Quando inviare motore, servomotore o azionamento SINAMICS in assistenza?

Vale la pena inviare un motore, un servomotore o un azionamento SINAMICS in assistenza quando, dopo un temporale, compaiono errore encoder, mancato avvio, arresto dell’asse, intervento delle protezioni, assenza di comunicazione, errore di alimentazione dell’encoder, sospetto danneggiamento dell’isolamento degli avvolgimenti oppure funzionamento instabile dopo il reset. Prima viene eseguita la diagnostica, maggiore è la possibilità di limitare l’entità della riparazione.

Prima di contattare l’assistenza è utile preparare: produttore e modello del dispositivo, numero di catalogo Siemens, foto della targhetta, descrizione dei sintomi, messaggi HMI, errori del servoamplificatore, informazioni sull’azionamento SINAMICS, tipo di macchina, foto di cavi e connettori e informazione se anche altri dispositivi nel quadro elettrico sono stati danneggiati.

Un controllo professionale dei servomotori Siemens dopo un temporale consente di prendere una decisione razionale: riparazione, rigenerazione, sostituzione dell’encoder, riparazione del servoamplificatore, acquisto di un ricambio equivalente, acquisto del dispositivo danneggiato o modernizzazione del sistema. Per la manutenzione significa un fermo più breve, per la produzione maggiore prevedibilità del riavvio e per gli acquisti un migliore controllo di costi e disponibilità dei ricambi.

Hai bisogno di una diagnosi del motore Siemens dopo un temporale? Contatta il servizio di assistenza per automazione industriale ed elettronica. Controlleremo motore, servomotore, encoder, resolver, azionamento, cavi e alimentazione, quindi proporremo riparazione, rigenerazione, sostituzione, acquisto del dispositivo guasto o modernizzazione. –> Richiedi la riparazione
