Come sostituire rapidamente un KUKA KCP2 00-130-547 danneggiato? Noleggio del teach pendant durante la diagnostica

Un KUKA KCP2 00-130-547 danneggiato può essere sostituito rapidamente noleggiando un teach pendant KUKA KCP2 funzionante per l’armadio KRC2 durante la diagnostica e la riparazione del proprio pannello. Nella pratica della manutenzione industriale, questo significa collegare un pannello sostitutivo testato, verificare se il robot ripristina la comunicazione e il funzionamento manuale, quindi inviare il programmatore danneggiato alla diagnostica, al service o alla rigenerazione. Questo approccio consente di ridurre il fermo del robot, separare rapidamente un guasto del pannello da un difetto nell’armadio KR C2 ed evitare l’arresto della produzione durante una riparazione che può durare diversi giorni.

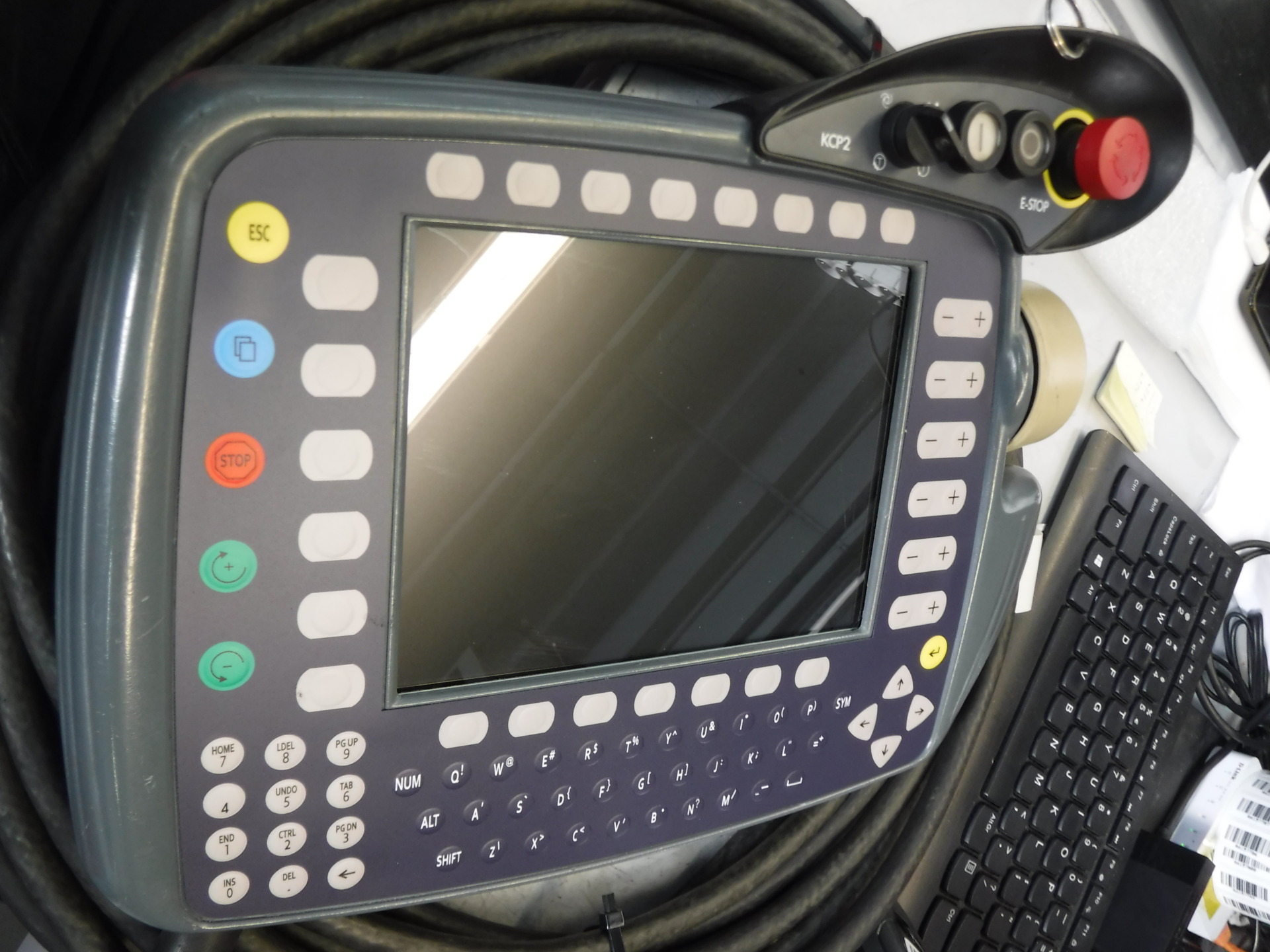

KUKA KCP2 00-130-547 è un programmatore manuale e pannello operatore destinato ai robot KUKA dotati di armadi di controllo KR C2. Il dispositivo svolge la funzione di interfaccia uomo-macchina, consente l’uso, la programmazione, la diagnostica, il reset degli errori, la movimentazione del robot in modalità manuale e il controllo degli elementi di sicurezza. Se il pannello smette di funzionare, il robot può essere tecnicamente efficiente, ma l’operatore non ha accesso alle funzioni di service e produzione di base.

Proprio per questo il noleggio del teach pendant KUKA KCP2 oppure il noleggio del pannello operatore KUKA è uno dei modi più rapidi per reagire a un guasto. Un pannello sostitutivo funzionante permette di confermare in breve tempo se il problema riguarda il KCP2 stesso e il suo cavo, oppure se si trova più in profondità nell’armadio KR C2, per esempio sul lato della scheda KVGA, MFC, dell’alimentazione o del circuito di sicurezza.

Chiama: +48 717 500 983

Quando un KUKA KCP2 00-130-547 danneggiato richiede una sostituzione immediata?

Perché il pannello operatore KUKA KCP2 è critico per il funzionamento del robot KRC2?

Il pannello operatore KUKA KCP2 non è solo uno schermo per visualizzare i messaggi. È un programmatore manuale, un’interfaccia diagnostica e un elemento di sicurezza della cella robotizzata. L’operatore lo utilizza per comandare il robot, il programmatore per correggere le traiettorie e il tecnico service per avviare, testare e diagnosticare il sistema.

Il KCP2 è necessario, tra l’altro, per:

• l’uso del robot KUKA KR C2 in modalità manuali e di service,
• il reset e l’analisi degli errori dopo l’arresto della macchina,
• la movimentazione degli assi del robot durante test, regolazioni e avviamenti,
• la modifica dei programmi e la correzione dei punti di traiettoria,
• il controllo dello stato del sistema e dei messaggi di comando,
• il test del funzionamento dei sistemi di sicurezza,
• il lavoro con i pulsanti di consenso nelle modalità T1 e T2.

Senza un pannello funzionante, il robot può rimanere fermo anche quando la meccanica, gli azionamenti, gli inverter, i servoazionamenti, i controllori PLC, i moduli I/O e gli altri componenti elettronici sono efficienti. Il problema di un solo teach pendant può quindi fermare un’intera linea di produzione.

Quali sintomi indicano un guasto del teach pendant KUKA KCP2?

Un guasto del KCP2 può avere natura meccanica, elettrica, di comunicazione oppure essere legato al circuito di sicurezza. Alcuni sintomi compaiono in modo permanente, altri solo quando si muove il cavo, quando il pannello assume una determinata posizione oppure durante il lavoro in modalità manuale.

I sintomi più comuni per i quali può essere necessaria la diagnostica KUKA KCP2 00-130-547 sono:

• schermo nero dopo l’avvio dell’armadio KR C2,
• riavvii spontanei del pannello,
• errori di comunicazione casuali tra KCP2 e controllore,
• mancata risposta della tastiera o dei pulsanti funzione,
• errori dei pulsanti di consenso, che impediscono il movimento del robot,
• attivazione del circuito di sicurezza senza una causa evidente,
• problemi con E STOP o con il segnale dell’arresto di emergenza,
• interruzione del funzionamento quando si muove il cavo,
• danni meccanici alla carcassa, allo schermo o al connettore,
• impossibilità di muovere il robot nelle modalità manuali T1 o T2.

Se il robot si è fermato dopo la caduta del pannello, uno strappo del cavo, un allagamento, una rottura della carcassa o problemi di comunicazione prolungati, la sostituzione rapida con un pannello KUKA KCP2 00-130-547 funzionante è uno dei metodi più semplici per confermare la fonte del guasto.

Perché il cavo KCP2 causa così spesso errori di alimentazione, comunicazione e sicurezza?

Il teach pendant KUKA KCP2 è un dispositivo mobile. L’operatore lo sposta tra le postazioni, lo appoggia sui supporti, lo muove vicino al robot, lo ruota e spesso lavora con esso in prossimità di macchine, protezioni, strutture e cavi. Il collegamento all’armadio KR C2 avviene tramite un unico cavo spesso di segnale e alimentazione, che trasmette alimentazione, comunicazione e segnali di sicurezza.

Con il tempo, il cavo può subire fatica meccanica, soprattutto nei punti rigidi:

• presso il pressacavo del pannello,
• presso il connettore dell’armadio KR C2,
• nei punti soggetti a frequente torsione,
• nei punti di trazione del cavo,
• nelle aree di abrasione dell’isolamento.

Le conseguenze possono essere microfratture dei conduttori in rame, interruzioni intermittenti, cortocircuiti o disturbi dei segnali. Per la manutenzione si tratta di un guasto difficile, perché il pannello può funzionare correttamente in una posizione e generare errori dopo un cambio di posizione del cavo. Per questo il noleggio di teach pendant KUKA aiuta non solo a mantenere il robot in funzione, ma anche a verificare rapidamente se il guasto riguarda realmente il programmatore e il suo cavo.

In che modo deadman switch ed E STOP influenzano la sicurezza del lavoro del robot?

Il KUKA KCP2 integra elementi di sicurezza che influiscono direttamente sulla possibilità di lavorare con il robot in modalità manuale. Tra questi rientrano l’arresto di emergenza E STOP e i pulsanti di consenso, spesso definiti deadman switch.

I pulsanti di consenso hanno una logica di funzionamento a tre posizioni:

• posizione non premuta — il movimento del robot non è consentito,
• posizione centrale — il movimento in modalità manuale è possibile se le altre condizioni di sicurezza sono soddisfatte,
• posizione di panico — una pressione troppo forte interrompe il circuito di sicurezza e arresta il robot.

Nelle modalità T1 e T2 l’operatore deve mantenere il pulsante in posizione centrale. Se il pulsante viene rilasciato o premuto troppo forte, il robot arresta il movimento. Questa soluzione è progettata per proteggere l’operatore. In pratica, però, significa che un deadman switch danneggiato, un cavo interrotto o un segnale di sicurezza instabile possono bloccare completamente la possibilità di muovere il robot.

Se, dopo un guasto del KCP2, il robot non si muove nemmeno di un millimetro, non significa sempre che il problema riguardi gli azionamenti, i servoazionamenti o il controllore del robot. Molto spesso la causa è proprio il pannello, il cavo o il circuito di sicurezza.

Come verificare se il guasto riguarda il pannello KCP2, il cavo, KVGA, MFC o l’armadio KR C2?

Il metodo di verifica più semplice e rapido consiste nel collegare un pannello sostitutivo funzionante. Se dopo la sostituzione il robot ripristina la comunicazione, lo schermo funziona, gli errori scompaiono e il movimento in modalità manuale diventa possibile, la fonte del problema si trova molto probabilmente nel KCP2 danneggiato o nel suo cavo.

Sintomo	Possibile causa	Cosa verificare?
Schermo nero KCP2	Pannello, cavo, alimentazione o scheda nell’armadio danneggiati	Sostituzione con un KCP2 funzionante, controllo del connettore, diagnostica KVGA/MFC
Riavvii del pannello	Interruzione nel cavo, alimentazione, danno dell’elettronica KCP	Test del cavo, test del pannello sostitutivo, controllo dell’armadio KR C2
Errore deadman switch	Pulsante di consenso, cavo, circuito di sicurezza	Test dei pulsanti, diagnostica dei segnali di sicurezza, sostituzione KCP2
Perdita casuale della comunicazione	Microfrattura del cavo, connettore, pannello o elettronica dell’armadio	Test muovendo il cavo, pannello sostitutivo, controllo del connettore KRC2
Nessuna reazione dopo la sostituzione del pannello	Il problema può trovarsi nell’armadio KR C2	Diagnostica delle schede KVGA, MFC, dell’alimentazione e dei percorsi di comunicazione

Questa separazione della causa è fondamentale. Senza un pannello sostitutivo, il service può perdere molte ore ad analizzare se il problema si trova nel programmatore, nel cavo, nel connettore, nella scheda grafica, nella scheda MFC o nel sistema di controllo stesso. Il noleggio del pannello operatore KUKA consente di ridurre questa fase a un test pratico di sostituzione.

Come funziona il noleggio del teach pendant KUKA KCP2 durante la diagnostica e la riparazione?

Quando scegliere il noleggio di un teach pendant KUKA invece di attendere la riparazione?

Il noleggio del teach pendant KUKA KCP2 conviene quando il pannello danneggiato ha fermato la produzione e la procedura tradizionale di riparazione richiederebbe troppo tempo. L’invio del pannello alla diagnostica, la preparazione del preventivo, la riparazione, i test e la rispedizione possono richiedere da alcuni giorni ad alcune settimane. Per una linea di produzione che lavora su turni, questo tempo può comportare perdite molto elevate.

Il noleggio del teach pendant è particolarmente giustificato quando:

• un robot KUKA ha fermato la linea di produzione,
• il pannello KCP2 ha un cavo o uno schermo danneggiato,
• non è possibile muovere il robot in T1/T2,
• occorre confermare rapidamente la fonte del guasto,
• il pannello danneggiato deve essere inviato in riparazione, ma la produzione non può attendere,
• lo stabilimento non dispone di un proprio pannello di riserva,
• il costo del fermo è superiore al costo del noleggio a breve termine.

Presso RGB Elektronika, un programmatore KUKA 00-130-547 funzionante e testato può essere preparato per il ritiro o spedito con corriere dedicato anche entro un’ora dalla richiesta. Per il reparto manutenzione significa una reale possibilità di verificare rapidamente la postazione e ripristinare l’uso del robot.

Come sostituire in sicurezza un pannello KUKA KCP2 00-130-547?

La procedura di sostituzione del pannello KUKA KCP2 è tecnicamente semplice, ma richiede il rispetto delle regole di sicurezza. Il pannello è collegato all’armadio di controllo KR C2 tramite un cavo di segnale e alimentazione, e il suo connettore gestisce anche segnali importanti per la comunicazione e la sicurezza.

Una procedura di sostituzione sicura dovrebbe essere la seguente:

1. Arresta la macchina secondo le procedure dello stabilimento.
2. Metti in sicurezza la cella robotizzata contro l’avvio accidentale.
3. Disattiva l’alimentazione principale dell’armadio KR C2 prima di scollegare il pannello.
4. Valuta lo stato del connettore e del cavo, per escludere cortocircuiti visibili, abrasioni o danni meccanici.
5. Scollega il pannello KCP2 danneggiato senza tirare il cavo o il connettore.
6. Collega il pannello sostitutivo funzionante KUKA KCP2 00-130-547.
7. Riavvia l’armadio KR C2.
8. Controlla schermo, comunicazione, errori, E STOP e pulsanti di consenso.
9. Verifica il movimento del robot in modalità service secondo le regole di sicurezza.

Dopo una sostituzione corretta, il sistema dovrebbe rilevare il programmatore funzionante e consentire il ritorno all’uso del robot. Se il problema scompare, il pannello danneggiato può essere inviato alla diagnostica e alla riparazione. Se il problema rimane, la diagnostica deve essere estesa all’armadio KR C2, alle schede KVGA, MFC, all’alimentazione, alla comunicazione e al circuito di sicurezza.

Cosa non fare durante la sostituzione del KCP2 sull’armadio KRC2?

L’errore più grave è scollegare o collegare il pannello sotto tensione. Anche se i connettori industriali sembrano robusti, l’hot swap del KCP2 con l’armadio KR C2 in funzione può danneggiare l’elettronica del pannello, dell’armadio o del dispositivo noleggiato. Durante un guasto produttivo la pressione del tempo è alta, ma abbreviare la procedura può generare costi ancora maggiori.

Durante la sostituzione non bisogna:

• scollegare il pannello con l’alimentazione attiva,
• tirare il cavo invece del corpo del connettore,
• collegare il pannello a un connettore danneggiato o sporco,
• ignorare abrasioni visibili, cortocircuiti o tracce di surriscaldamento,
• presumere automaticamente che il colpevole sia solo il pannello,
• saltare il test di E STOP e dei pulsanti di consenso,
• avviare il robot senza controllare i messaggi e lo stato di sicurezza.

Se un cavo danneggiato ha causato un cortocircuito, potrebbero essere stati danneggiati anche componenti nell’armadio. In una situazione del genere, collegare un altro pannello senza controllare il connettore e l’alimentazione può essere rischioso. Per questo una sostituzione rapida deve andare di pari passo con una diagnostica di base.

Quando scegliere noleggio, service in scambio, riparazione o rigenerazione del KUKA KCP2?

La scelta della soluzione dipende dall’urgenza del ritorno del robot al lavoro, dallo stato del pannello e dalla disponibilità di una riserva interna nello stabilimento. In pratica, spesso si combinano più azioni: il pannello sostitutivo riavvia la produzione, mentre il KCP2 danneggiato viene inviato alla diagnostica e alla riparazione.

Soluzione	Quando sceglierla?	Vantaggio per la manutenzione
Noleggio teach pendant KUKA KCP2	Quando il robot è fermo e il pannello serve immediatamente	Rapido ritorno all’uso del robot e riduzione del fermo
Service in scambio Kuka KCP2	Quando servono una sostituzione rapida e la gestione parallela del pannello danneggiato	Riduzione del tempo di reazione e semplificazione della logistica
Riparazione KUKA KCP2 00-130-547	Quando il pannello ha cavo, schermo, pulsanti, E STOP, deadman switch o elettronica danneggiati	Ripristino del proprio dispositivo al funzionamento
Diagnostica KUKA KCP2 00-130-547	Quando non si sa se il problema è nel pannello, nel cavo o nell’armadio KRC2	Evitare la sostituzione errata di componenti funzionanti
Rigenerazione del pannello	Quando il KCP2 è usurato, ma può essere ricostruito	Prolungamento della vita del dispositivo e protezione del parco macchine

Se l’azienda utilizza molti robot KUKA KR C2, vale la pena considerare una riserva permanente del pannello KCP2 oppure una procedura di noleggio rapido. Per la produzione è una protezione simile a quella di un inverter, servoazionamento, alimentatore, modulo I/O o pannello HMI di riserva.

Noleggio, diagnostica e service KUKA KCP2 00-130-547 presso RGB Elektronika

RGB Elektronika supporta gli stabilimenti industriali in caso di guasti dell’automazione, dell’elettronica industriale e della robotica. Nel caso del KUKA KCP2 00-130-547 aiutiamo sia nella sostituzione rapida del programmatore danneggiato, sia nella diagnostica e riparazione del proprio pannello.

Possiamo aiutare quando serve:

• Kuka KCP2 00-130-547 come pannello sostitutivo,
• pannello operatore KUKA KCP2 per armadio KR C2,
• teach pendant KUKA KCP2 durante la diagnostica,
• teach pendant KUKA per KRC2,
• pannello operatore KUKA KCP2 KRC2,
• noleggio teach pendant KUKA,
• noleggio teach pendant KUKA KCP2,
• noleggio pannello operatore KUKA,
• service in scambio Kuka KCP2,
• diagnostica KUKA KCP2 00-130-547,
• riparazione KUKA KCP2 00-130-547,
• service KUKA KCP2 00-130-547.

Verifichiamo anche gli elementi collegati all’intera postazione: armadi KR C2, schede di comunicazione e grafiche, circuiti di sicurezza, alimentazione, cavi, connettori, pannelli HMI, controllori PLC, inverter, servoazionamenti, alimentatori, encoder, moduli I/O e comunicazione industriale. In questo modo è possibile stabilire se il problema riguarda realmente il pannello oppure se deriva da un guasto più profondo nel sistema robotizzato.

Se un KUKA KCP2 00-130-547 danneggiato ha fermato il tuo robot, contatta RGB Elektronika. Invia una descrizione dei sintomi, una foto del pannello, informazioni sull’armadio KR C2 e l’urgenza del riavvio della produzione. Ti aiuteremo a scegliere il noleggio, il service in scambio, la diagnostica, la riparazione o la rigenerazione del pannello.
