Come si svolge la riparazione del Lenze EVS9325-EK? Servizio di elettronica di azionamento Lenze passo dopo passo

La riparazione del Lenze EVS9325-EK consiste in una diagnostica accurata del servoazionamento, nella pulizia dell’elettronica, nelle misurazioni del blocco di potenza, nella verifica della scheda di controllo, nel controllo del circuito DC-link, nella verifica dei percorsi di retroazione e nei test dinamici sotto carico. In pratica, non è sufficiente sostituire un solo componente danneggiato. Il servizio di elettronica di azionamento Lenze dovrebbe confermare perché si è verificato il guasto, quali componenti sono usurati e se il dispositivo, dopo la riparazione, funzionerà stabilmente nella macchina.

Lenze EVS9325-EK è un servoazionamento della famiglia Global Drive 9300 Servo Cam Profiler. Viene utilizzato in applicazioni che richiedono posizionamento rapido, sincronizzazione precisa degli assi e gestione di camme elettroniche. Per questo motivo, un suo guasto può arrestare non solo un singolo azionamento, ma l’intero processo tecnologico sincronizzato.

Per il reparto manutenzione sono importanti tre aspetti: una diagnosi rapida, una valutazione realistica della convenienza della riparazione e un test dopo il servizio in condizioni simili al lavoro produttivo. Per questo la riparazione del Lenze EVS9325-EK dovrebbe includere sia l’elettronica di potenza sia i circuiti di controllo, comunicazione e retroazione.

Chiama: +48 717 500 983

Lenze EVS9325-EK nella pratica: che tipo di servoazionamento è e quando arriva in assistenza?

Quali compiti svolge Lenze EVS9325-EK in una macchina?

Lenze EVS9325-EK è un controllore d’asse avanzato destinato ad applicazioni in cui contano la ripetibilità del movimento, la dinamica e la sincronizzazione. La variante Cam Profiler può essere utilizzata dove l’azionamento deve realizzare un profilo di movimento definito, collaborare con altri assi o sostituire soluzioni meccaniche con una camma elettronica.

Questi servoazionamenti si trovano, tra l’altro, in macchine per il confezionamento, linee tecnologiche, sistemi di alimentazione, taglio, formatura, dosaggio, sincronizzazione del trasporto e in applicazioni in cui un errore di posizionamento può causare scarti di produzione o collisioni meccaniche.

Dal punto di vista del servizio, è importante sottolineare che Lenze EVS9325-EK non è un semplice inverter per la regolazione della velocità. È un dispositivo che combina elettronica di potenza, sistemi di controllo, comunicazione industriale, retroazione e logica applicativa. Per questo la diagnostica Lenze EVS9325-EK richiede esperienza sia nell’elettronica di azionamento sia nell’automazione industriale.

Dati tecnici Lenze EVS9325-EK

I parametri seguenti aiutano a comprendere con quale dispositivo ha a che fare il reparto manutenzione e quali aree devono essere controllate durante la diagnostica:

Parametro	Valore
Tipo di dispositivo	Servoazionamento Lenze Global Drive 9300 Servo Cam Profiler
Modello	Lenze EVS9325-EK
Potenza nominale	5.5 kW, 7.5 HP
Alimentazione in ingresso	Trifase 320–528 V AC, 45–65 Hz
Corrente nominale di uscita	13.0 A con frequenza di commutazione 8 kHz
Corrente massima di sovraccarico	19.5 A, corrente istantanea di stallo
Retroazione	Resolver di serie, encoder opzionale tramite moduli di espansione
Interfacce	Possibilità di integrazione con reti industriali, tra cui CANopen e PROFIBUS

Questi parametri mostrano che durante il servizio non bisogna prestare attenzione solo ai danni visibili sulla scheda. Occorre controllare anche il carico termico, lo stato dei condensatori, la stabilità dell’alimentazione ausiliaria, lo stato dei percorsi di misura e il corretto funzionamento della retroazione.

Quali sintomi possono indicare un guasto del servoazionamento Lenze 9300?

Un guasto del Lenze EVS9325-EK può manifestarsi con sintomi diversi. Alcuni sono visibili subito, mentre altri compaiono periodicamente, ad esempio dopo il riscaldamento della macchina o durante un maggiore carico dell’asse.

• l’azionamento non si avvia dopo l’alimentazione,
• il servoazionamento segnala errori di sovraccarico, mancanza fase o circuito di potenza,
• compaiono messaggi di errore instabili, difficili da riprodurre a macchina ferma,
• l’asse perde la posizione oppure reagisce con ritardo,
• si verificano problemi con il segnale del resolver o dell’encoder,
• l’azionamento si spegne dopo il riscaldamento,
• la macchina si arresta durante accelerazioni o frenate dinamiche,
• si danneggiano fusibili, contattori o protezioni a monte dell’azionamento,
• sulle schede PCB sono visibili tracce di sporco, surriscaldamento, corrosione o perdite dai condensatori.

In queste situazioni non bisogna limitarsi a cancellare l’errore e riavviare la macchina. Se la causa è la degradazione dei condensatori, un’alimentazione ausiliaria instabile, un IGBT danneggiato o un problema nel percorso di retroazione, un nuovo avvio può aggravare i danni.

Perché non conviene rimandare i guasti dell’elettronica di azionamento Lenze?

Un servoazionamento lavora in un sistema solitamente collegato alla meccanica, al controllore PLC, al pannello HMI, ai moduli I/O, agli alimentatori, ai sensori e alla comunicazione industriale. Quando Lenze EVS9325-EK inizia a funzionare in modo instabile, le conseguenze possono andare oltre il solo azionamento.

Le conseguenze tipiche del rinvio della diagnostica sono:

• fermo produzione non pianificato,
• arresto dell’intera linea tecnologica,
• rischio di danneggiamento del motore, dei cavi o degli elementi attuatori,
• perdita della sincronizzazione degli assi,
• comparsa di difetti qualitativi,
• costo di riparazione più elevato dopo un danno secondario al blocco di potenza,
• problema di disponibilità del ricambio nel caso di dispositivi più vecchi.

Per questo negli stabilimenti produttivi conviene reagire già ai primi sintomi di funzionamento instabile. Il servizio di elettronica di azionamento Lenze può aiutare a stabilire se il dispositivo richiede riparazione, rigenerazione, modernizzazione, sostituzione con un esemplare funzionante oppure la preparazione di una scorta di servizio.

Come si svolge la riparazione del Lenze EVS9325-EK passo dopo passo?

Primo passo: diagnostica iniziale e lavaggio industriale

La prima fase è l’accettazione del dispositivo in assistenza, l’identificazione del modello, l’ispezione esterna e l’analisi delle informazioni fornite dal cliente. Sono molto importanti i dati dalla produzione: sintomo del guasto, momento in cui si è verificato il problema, messaggi di errore, condizioni di lavoro della macchina e informazione se l’azionamento si è guastato improvvisamente o se i problemi sono aumentati gradualmente.

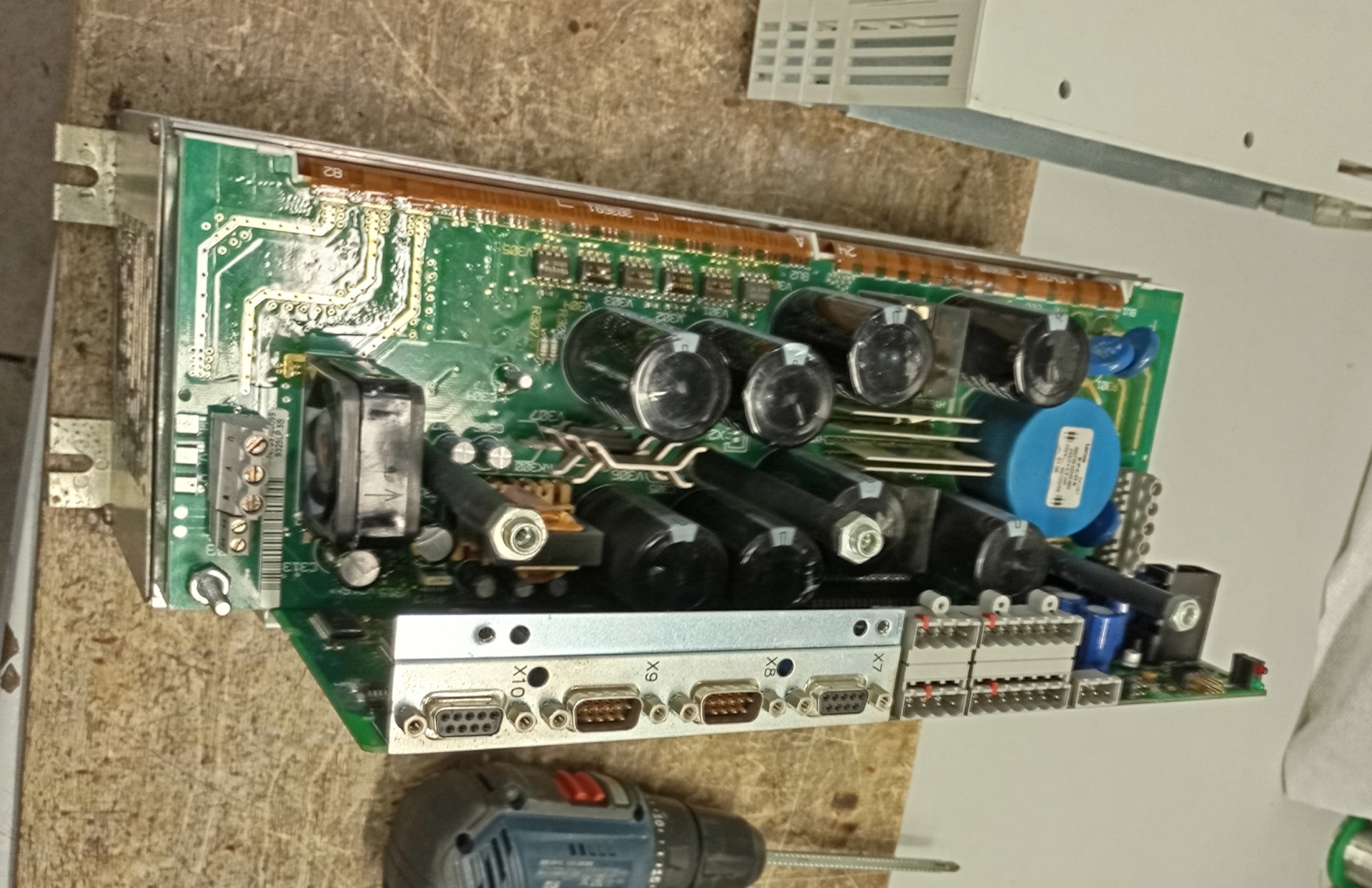

Successivamente il servoazionamento viene smontato e preparato per la diagnostica. In pratica, i dispositivi che lavorano negli stabilimenti industriali sono spesso contaminati da polvere, sporco, nebbia d’olio, depositi di produzione, polvere di carbone o umidità. Queste contaminazioni non sono solo un problema estetico.

Le contaminazioni sulle schede PCB possono causare:

• microcortocircuiti tra le piste,
• correnti di dispersione nei circuiti di controllo,
• misurazioni errate di tensione e corrente,
• funzionamento instabile della logica del dispositivo,
• corrosione accelerata dei componenti elettronici.

Per questo in un processo di servizio professionale si utilizza il lavaggio industriale, ad esempio in una lavatrice a ultrasuoni specializzata. Solo dopo la pulizia dell’elettronica è possibile valutare in modo affidabile lo stato delle schede, eseguire le misurazioni ed evitare conclusioni diagnostiche errate.

Secondo passo: misurazioni statiche del blocco di potenza, IGBT e DC-link

Dopo la preparazione del dispositivo vengono eseguite misurazioni statiche del blocco di potenza. È una delle fasi più importanti, perché i danni nella sezione di potenza possono causare cortocircuiti, bruciature, errori di sovraccarico e spegnimento immediato dell’azionamento dopo l’avvio.

Durante la diagnostica vengono controllati, tra l’altro:

• transistor IGBT,
• ponte raddrizzatore,
• circuito intermedio in corrente continua, cioè DC-link,
• condensatori elettrolitici,
• connessioni di potenza,
• tracce di surriscaldamento, arco elettrico o danni meccanici,
• stato del dissipatore e delle superfici di smaltimento del calore.

Nelle unità da 5.5 kW un problema frequente è la degradazione dei condensatori elettrolitici. Deriva dall’invecchiamento termico, dall’alta temperatura all’interno dell’armadio di controllo, dai carichi ciclici e da molti anni di lavoro in condizioni industriali.

Un DC-link danneggiato o usurato può causare instabilità della tensione, errori durante il carico, problemi in frenata e maggiore sollecitazione dei componenti semiconduttori. Per questo la sola sostituzione di un elemento visibilmente danneggiato non è sufficiente. Bisogna controllare l’intero circuito di alimentazione e potenza.

Terzo passo: diagnostica della scheda di controllo del servoazionamento

La fase successiva è la riparazione della scheda di controllo del servoazionamento o almeno la sua verifica dettagliata. La scheda di controllo è responsabile della logica di funzionamento del dispositivo, dell’analisi dei segnali, delle misurazioni, della comunicazione e del comando del circuito di potenza.

Nel Lenze EVS9325-EK richiedono particolare attenzione:

• alimentatore switching SMPS,
• distribuzione delle tensioni ausiliarie verso la logica,
• percorsi di misura della corrente del motore,
• percorsi di misura della tensione,
• circuiti che analizzano il segnale del resolver,
• circuiti di isolamento galvanico,
• componenti responsabili della comunicazione con i moduli di espansione,
• connessioni tra la scheda di controllo e il blocco di potenza.

Un guasto della scheda di controllo non significa sempre la totale assenza di reazione dell’azionamento. A volte il dispositivo si avvia, ma interpreta erroneamente i segnali, perde la retroazione, genera errori casuali oppure si spegne solo a un determinato carico.

Proprio per questo il servizio Lenze EVS9325-EK dovrebbe includere non solo la misurazione degli elementi di potenza, ma anche l’analisi dell’alimentazione ausiliaria, dei percorsi di segnale e dei circuiti di misura. È particolarmente importante nelle applicazioni in cui l’azionamento è responsabile del posizionamento preciso dell’asse.

Quarto passo: rigenerazione e interventi preventivi

Una riparazione professionale dei servoazionamenti Lenze 9300 non termina con l’eliminazione di un solo guasto rilevato. Se il dispositivo lavora da molti anni, una parte dei componenti può risultare ancora efficiente alle misure, ma già chiaramente usurata dal punto di vista operativo.

Nella pratica di servizio vale la pena includere interventi preventivi che riducono il rischio di ritorno del dispositivo con un guasto simile. Possono includere, tra l’altro:

• sostituzione di condensatori selezionati esposti all’invecchiamento termico,
• sostituzione di optoisolatori danneggiati o usurati,
• controllo dei componenti nell’alimentatore switching,
• miglioramento delle saldature nelle aree soggette a carichi termici,
• pulizia e protezione delle schede PCB,
• applicazione di nuova pasta termoconduttiva sotto i moduli di potenza,
• verifica del corretto smaltimento del calore verso il dissipatore.

La nuova pasta termoconduttiva ha importanza pratica. Se i moduli di potenza non cedono correttamente il calore, la temperatura di lavoro aumenta, accelerando la degradazione dei semiconduttori, dei condensatori e dei componenti vicini al dissipatore.

La rigenerazione dell’elettronica di azionamento è particolarmente giustificata quando il dispositivo fa parte di una macchina più vecchia, ma ancora importante per la produzione. In molti stabilimenti, la sostituzione dell’intero sistema di controllo, degli azionamenti, dei cavi, dei motori e dei pannelli HMI sarebbe molto più costosa della riparazione e della messa in sicurezza del servoazionamento esistente.

Quinto passo: test dinamici su banco prova

L’ultima fase ha grande importanza per il reparto manutenzione. Un azionamento che supera correttamente le misurazioni statiche può ancora comportarsi in modo instabile solo sotto carico. Per questo il servocontrollore Lenze EVS9325-EK assemblato dovrebbe essere testato su una postazione di prova.

Durante i test dinamici vengono controllati, tra l’altro:

• stabilità della tensione,
• lavoro del blocco di potenza sotto carico,
• reazione dell’azionamento ai cambiamenti di velocità e coppia,
• corretto funzionamento dell’anello di retroazione,
• comunicazione con sistemi esterni,
• comportamento del dispositivo dopo il riscaldamento,
• stabilità di funzionamento in condizioni simili all’applicazione reale.

Il test su banco prova consente di rilevare problemi che non possono essere confermati esclusivamente con un misuratore. Questo riguarda, ad esempio, circuiti di alimentazione ausiliaria instabili, disturbi nei percorsi di misura, errori del resolver o guasti che compaiono solo dopo l’aumento della temperatura.

Per il cliente significa maggiore sicurezza dopo il montaggio dell’azionamento nella macchina. Il servoazionamento ritorna allo stabilimento non solo dopo la sostituzione dei componenti, ma dopo la verifica pratica del funzionamento.

Riparazione, rigenerazione, modernizzazione o sostituzione: cosa scegliere?

Non ogni guasto significa che il dispositivo debba essere sostituito. Nel caso di Lenze EVS9325-EK, la decisione dovrebbe dipendere dallo stato dell’elettronica, dalla disponibilità dei componenti, dall’importanza dell’azionamento per la produzione e dai piani di modernizzazione dello stabilimento.

Quando conviene scegliere la riparazione?

La riparazione è una buona soluzione quando il danno riguarda componenti specifici, la scheda di controllo, l’alimentazione ausiliaria, i percorsi di misura, i condensatori o il blocco di potenza, e il dispositivo è ancora adatto all’applicazione e non richiede la ricostruzione della macchina.

Quando conviene eseguire la rigenerazione?

La rigenerazione è particolarmente utile quando il servoazionamento è parzialmente funzionante, ma mostra segni di invecchiamento. Questo riguarda dispositivi che lavorano da molti anni a temperatura elevata, in un armadio polveroso o in applicazioni con frenate e accelerazioni frequenti.

Quando considerare la modernizzazione?

La modernizzazione può essere la direzione corretta se i guasti si ripetono, il dispositivo è difficile da parametrizzare, mancano componenti compatibili oppure lo stabilimento pianifica la ricostruzione del controllo PLC, dei pannelli HMI, della comunicazione industriale o del sistema di azionamento.

Quando è utile l’acquisto di componenti usati o ritirati?

L’acquisto di automazione industriale può essere una buona soluzione quando lo stabilimento possiede dispositivi Lenze danneggiati, inutilizzati o ritirati dall’uso. Questi sottogruppi possono essere utilizzati come donatori di ricambi, scorta di servizio o elemento di compensazione nell’acquisto di un dispositivo funzionante.

RGB Elektronika supporta gli stabilimenti industriali nell’ambito della diagnostica, riparazione, rigenerazione, modernizzazione e fornitura di automazione industriale. Nel caso di dispositivi come Lenze EVS9325-EK, è essenziale combinare conoscenze di elettronica di potenza, azionamenti, controllo e test di servizio pratici.

Hai un problema con un servoazionamento Lenze EVS9325-EK? Contatta RGB Elektronika e descrivi i sintomi del guasto, le condizioni di lavoro della macchina e i messaggi di errore. Su questa base è possibile avviare più rapidamente la diagnostica e pianificare interventi che limitano il fermo produzione.
