Come ordinare online il montaggio professionale di un motore elettrico?

Per ordinare online il montaggio professionale di un motore elettrico, è necessario inviare i dati del motore, le informazioni sulla macchina, sulle condizioni di lavoro, sul metodo di fissaggio, sul sistema di alimentazione e sull’ambito previsto del servizio. Su questa base, il servizio può valutare se sia necessario solo il montaggio del motore elettrico oppure anche la diagnostica prima dell’avviamento, il posizionamento del motore elettrico, l’allineamento dell’albero, il collegamento elettrico, l’avviamento di prova o la riparazione di apparecchiature presso lo stabilimento del cliente.

Il montaggio di un motore elettrico in stabilimento non consiste soltanto nel fissare meccanicamente il dispositivo alla macchina e collegare i cavi. Nelle applicazioni produttive, un errore di montaggio può causare il danneggiamento di un motore nuovo, il guasto dell’inverter, il sovraccarico del servoamplificatore, l’usura accelerata dei cuscinetti, l’aumento delle vibrazioni o l’arresto della linea tecnologica.

Per questo il montaggio professionale di un motore elettrico dovrebbe comprendere non solo l’installazione meccanica ed elettrica, ma anche la verifica dei parametri del motore, la valutazione dello stato dell’isolamento, il controllo degli avvolgimenti, la verifica delle condizioni di raffreddamento, il corretto allineamento e un avviamento di prova prima del pieno carico della macchina.

Ordina online il montaggio professionale di un motore elettrico. Invia i dati del motore, una foto della targhetta e una descrizione dell’applicazione, e adatteremo l’ambito del servizio alla tua macchina.

Chiama: +48 717 500 983

Come ordinare online il montaggio di un motore elettrico passo dopo passo?

Quali informazioni preparare prima di richiedere il montaggio del motore?

Più precisi sono i dati trasmessi nella richiesta, più rapidamente è possibile valutare l’ambito del servizio, scegliere gli strumenti, pianificare la diagnostica e definire quando il montaggio potrà essere eseguito direttamente presso lo stabilimento del cliente.

Quando si ordina il servizio online, conviene preparare:

• una foto della targhetta del motore,
• il tipo di motore, ad esempio motore monofase, trifase, servomotore o motore a magneti permanenti,
• potenza, tensione, frequenza e corrente nominale,
• informazioni sul metodo di fissaggio, ad esempio montaggio a piedi, a flangia o integrazione speciale nella macchina,
• foto del punto di montaggio, della fondazione, della base, del giunto, della puleggia o del riduttore,
• informazione se il motore funzionerà con un inverter o un servoamplificatore,
• schema elettrico o documentazione del produttore, se disponibile,
• descrizione dei sintomi del guasto precedente, se il motore viene sostituito dopo un danneggiamento,
• informazioni sulla data e sul luogo di esecuzione, soprattutto se è necessaria la riparazione di apparecchiature presso lo stabilimento del cliente.

In pratica, una richiesta online può riguardare situazioni diverse. A volte il cliente ha bisogno soltanto della preparazione del motore al montaggio. In altri casi è necessario il montaggio completo di un motore elettrico in ambito industriale, comprendente diagnostica, posizionamento, allineamento, collegamento e avviamento di prova.

Cosa dovrebbe contenere un ordine professionale di montaggio di un motore elettrico?

Un ordine ben preparato dovrebbe rispondere non solo alla domanda su quale motore debba essere montato, ma anche in quali condizioni lavorerà. Questo è particolarmente importante nelle applicazioni critiche per la continuità della produzione, dove un montaggio non corretto può causare molte ore di fermo.

Nella richiesta conviene descrivere brevemente:

• se il motore è nuovo, usato, rigenerato o dopo un lungo periodo di stoccaggio,
• se deve sostituire un motore danneggiato che lavorava in precedenza nella stessa applicazione,
• se il guasto ha riguardato il motore stesso, l’inverter, il servoamplificatore, il giunto o un componente meccanico,
• se in precedenza si sono verificati vibrazioni, surriscaldamento, intervento delle protezioni o errori dell’azionamento,
• se sono richiesti documentazione delle misure e verbale di montaggio,
• se i lavori devono essere eseguiti durante un fermo produzione, in emergenza o in una finestra di servizio concordata.

Consiglio pratico: se il motore deve lavorare in una macchina esistente, conviene inviare anche foto del vecchio collegamento, delle marcature dei cavi e del modo in cui era montato il giunto. Questo facilita la valutazione della possibilità di montare il nuovo motore senza modifiche meccaniche ed elettriche.

Quando conviene abbinare il montaggio di un motore elettrico alla diagnostica?

Il montaggio dovrebbe essere abbinato alla diagnostica ogni volta che il motore deve lavorare in un’applicazione importante per la produzione, è stato stoccato a lungo, è stato trasportato da un altro stabilimento, proviene da una riparazione, ha una storia operativa sconosciuta oppure sarà alimentato da un inverter.

La diagnostica prima del montaggio consente di rilevare problemi che non sono sempre visibili dall’esterno. Tra i controlli più importanti rientrano:

• misura della resistenza degli avvolgimenti,
• misura della resistenza di isolamento,
• test a impulso degli avvolgimenti,
• prova ad alto potenziale,
• controllo del condensatore di avviamento nei motori monofase,
• valutazione dello stato di morsetti, cavi, guarnizioni e scatola morsettiera.

Queste misure sono particolarmente importanti quando il motore deve essere collegato a un inverter o a un servoamplificatore. Un cortocircuito nascosto, un isolamento indebolito o un errore di collegamento possono causare non solo il guasto del motore, ma anche il danneggiamento dell’elettronica di azionamento.

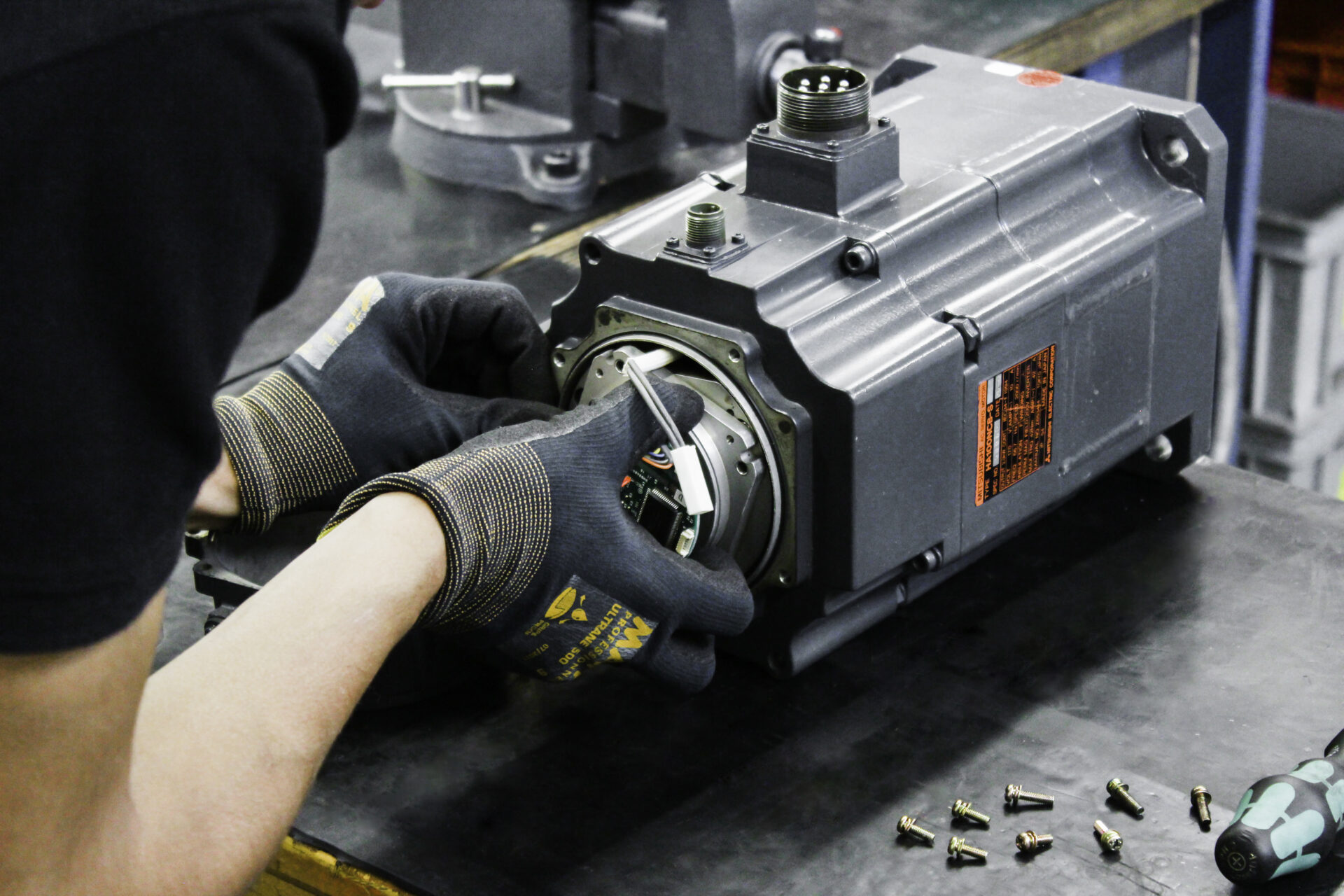

Il montaggio di un servomotore richiede informazioni aggiuntive?

Il montaggio di un servomotore di solito richiede maggiore precisione rispetto al montaggio di un motore asincrono standard. Oltre alla parte meccanica ed elettrica, bisogna considerare il sistema di retroazione, encoder, resolver, cavi di segnale, cavi di alimentazione, schermatura, compatibilità con il servoamplificatore e requisiti dell’applicazione relativi alla precisione di posizionamento.

Quando si richiede online il montaggio di un servomotore, conviene fornire:

• modello del servomotore e del servoamplificatore,
• foto della targhetta,
• informazioni sull’encoder o sul resolver,
• tipo di cavi di alimentazione e di segnale,
• descrizione dell’applicazione, ad esempio robot, asse CNC, alimentatore, manipolatore o azionamento di posizionamento,
• informazioni su precedenti errori dell’azionamento, perdita di posizione, allarmi encoder o problemi dell’asse.

Nei servosistemi è particolarmente importante non considerare il montaggio come una semplice operazione meccanica. Un errore di collegamento, una schermatura non corretta, un accoppiamento errato o un disallineamento possono provocare allarmi, vibrazioni, surriscaldamento e funzionamento instabile dell’asse.

Se non sei sicuro di aver bisogno solo del montaggio, della diagnostica o della messa in servizio completa dell’azionamento, invia i dati del motore e una descrizione dell’applicazione. Una valutazione professionale prima del montaggio consente di ridurre il rischio di collegamento errato e fermo costoso.

Come si svolge il montaggio professionale di un motore elettrico nell’industria?

Perché la diagnostica prima del montaggio protegge inverter, servoamplificatore e macchina?

Prima di iniziare il montaggio, occorre verificare i parametri del motore e controllarne lo stato tecnico. In un’assistenza professionale si utilizzano a questo scopo un analizzatore motori e strumenti di misura che permettono di valutare lo stato degli avvolgimenti, dell’isolamento e dei collegamenti.

Le misure di base prima del montaggio comprendono soprattutto la misura della resistenza degli avvolgimenti e la misura della resistenza di isolamento. Se necessario, la diagnostica viene ampliata con test a impulso e prova ad alto potenziale. In questo modo è possibile rilevare difetti di produzione nascosti, danni da stoccaggio o da trasporto prima ancora che il motore venga installato nella macchina.

L’assenza di questo controllo può portare a una situazione in cui un motore con danno interno viene collegato al sistema di azionamento. Di conseguenza possono verificarsi interventi delle protezioni, danneggiamento del convertitore di frequenza, guasto del servoamplificatore, surriscaldamento degli avvolgimenti o arresto della macchina dopo poco tempo di lavoro.

Nel caso di motori monofase dotati di condensatore di avviamento, conviene inoltre verificare il periodo di stoccaggio. Se supera i due anni, può essere consigliata la formatura del condensatore. Questo processo consente di ripristinare lo strato dielettrico e riportare i parametri del condensatore al corretto livello di lavoro.

Chiama: +48 717 500 983

Come preparare il luogo di installazione ed eseguire il posizionamento del motore elettrico?

Il posizionamento del motore elettrico deve essere eseguito su una base adeguatamente preparata, in grado di trasferire i carichi generati dal motore, dalla macchina azionata e dagli elementi di collegamento dell’azionamento. Nel caso di unità di grandi dimensioni si utilizzano più spesso fondazioni in calcestruzzo, mentre per motori più piccoli strutture sufficientemente rigide o superfici metalliche.

Prima del montaggio, occorre verificare:

• stabilità e portata della base,
• pulizia delle superfici di montaggio,
• stato dei fori di fissaggio,
• accesso alla morsettiera,
• possibilità di libero flusso d’aria intorno al motore,
• distanze minime dalla struttura della macchina secondo la documentazione del produttore,
• stato di albero, chiavetta, giunto o puleggia.

È molto importante mantenere le condizioni di raffreddamento. Un motore montato troppo vicino a una protezione, a una parete della macchina o a elementi della struttura può lavorare a temperatura elevata, riducendo la durata dell’isolamento, dei cuscinetti e degli avvolgimenti.

Prima di posizionare il motore, occorre inoltre rimuovere il prodotto anticorrosione dalla superficie dell’albero. L’operazione deve essere eseguita con cautela, affinché sporco, panni o detergente non arrivino nell’area della guarnizione.

I motori montati a flangia devono essere serrati secondo la coppia di serraggio indicata dal produttore. Un serraggio troppo debole può causare l’allentamento del collegamento, mentre un serraggio eccessivo può provocare danni alle filettature, deformazioni degli elementi o tensioni nella struttura.

Perché l’allineamento dell’albero è una delle fasi più importanti del montaggio?

Una delle fasi più importanti del montaggio meccanico è mantenere la corretta coassialità tra l’albero del motore e l’albero della macchina. Il disallineamento causa aumento delle vibrazioni, maggiori carichi meccanici e la comparsa di forze aggiuntive che agiscono su albero, cuscinetti, giunto ed elementi azionati.

Le conseguenze tipiche di un allineamento non corretto sono:

• usura accelerata dei cuscinetti,
• danni al giunto,
• aumento delle vibrazioni,
• rumore durante il funzionamento,
• surriscaldamento degli elementi meccanici,
• danni alle guarnizioni,
• trasmissione di forze eccessive all’albero della macchina,
• riduzione della durata del motore.

L’allineamento può essere eseguito con comparatori, micrometri, sistemi laser o altri strumenti di misura. L’albero del motore deve essere posizionato correttamente sia assialmente sia radialmente rispetto all’albero della macchina.

Un controllo simile è richiesto anche per le pulegge. Devono essere allineate rispetto all’asse dell’albero in modo da non causare carichi unilaterali, lavoro irregolare della cinghia e vibrazioni aggiuntive.

I risultati delle misure, le correzioni applicate ed eventuali scostamenti dovrebbero essere registrati nel verbale di montaggio. Un documento di questo tipo è utile per diagnosi successive, reclami, analisi delle cause di guasto o pianificazione delle revisioni.

Come eseguire il montaggio elettrico secondo la documentazione del produttore?

Il montaggio elettrico dovrebbe essere eseguito secondo la documentazione tecnica del produttore e i requisiti della specifica applicazione. Il primo passo è la scelta dei cavi di alimentazione considerando corrente nominale, corrente di avviamento, caduta di tensione ammessa e condizioni ambientali.

Prima del collegamento, occorre confrontare la tensione e la frequenza di rete con i dati riportati sulla targhetta del motore. Il cablaggio deve essere eseguito secondo lo schema del produttore, ad esempio in configurazione stella o triangolo.

Nella morsettiera occorre prestare attenzione a:

• pulizia e asciuttezza dell’interno,
• assenza di corrosione sui morsetti,
• serraggio sicuro dei collegamenti,
• corretta disposizione dei cavi,
• adeguate distanze di isolamento,
• tenuta dei pressacavi,
• corretta chiusura del coperchio della morsettiera.

Per tensioni fino a quattrocentoquaranta volt, la distanza di isolamento sicura tra parti sotto tensione ed elementi messi a terra è solitamente di almeno quattro millimetri. In pratica, però, occorre sempre attenersi alla documentazione del produttore e ai requisiti applicabili alla specifica installazione.

È importante anche la protezione da sovraccarico. Nel caso dei motori trifase, bisogna considerare la protezione contro la mancanza di fase, perché il funzionamento con alimentazione non corretta può portare al surriscaldamento e al danneggiamento degli avvolgimenti.

Nelle installazioni moderne è importante anche collegare protezioni termiche come termistori PTC o sensori Pt100. Questi elementi monitorano la temperatura degli avvolgimenti e dei cuscinetti, proteggendo il motore dal funzionamento in condizioni pericolose.

A cosa prestare attenzione quando il motore lavora con un inverter?

Se il motore deve funzionare con un convertitore di frequenza, il montaggio elettrico richiede ulteriore attenzione. Non contano solo i parametri di alimentazione, ma anche compatibilità elettromagnetica, corretta schermatura dei cavi, messa a terra, protezione dell’isolamento degli avvolgimenti e controllo del rischio di correnti nei cuscinetti.

Nelle applicazioni con inverter, conviene valutare l’impiego di filtri dV/dt, che limitano l’effetto delle sovratensioni sull’isolamento degli avvolgimenti. Per motori di dimensioni maggiori occorre anche verificare se siano stati utilizzati cuscinetti isolati. Essi riducono il rischio di danni causati dalle correnti nei cuscinetti.

Non si può trascurare la corretta messa a terra. Deve essere eseguita secondo i requisiti locali e utilizzando punti di messa a terra dedicati sulla carcassa del motore. Errori in quest’area possono causare disturbi, funzionamento instabile dell’inverter, problemi di comunicazione, danni ai cuscinetti e guasti difficili da diagnosticare.

Come si presenta l’avviamento di prova dopo il montaggio?

Dopo il completamento dei lavori meccanici ed elettrici, ma prima dell’accoppiamento completo del motore con la macchina o prima del carico dell’applicazione, si consiglia di eseguire un avviamento di prova a vuoto.

Durante l’avviamento di prova occorre verificare:

• senso di rotazione,
• stabilità del funzionamento,
• rumori anomali,
• vibrazioni,
• temperatura di lavoro,
• reazione delle protezioni,
• corretto funzionamento dei sensori termici,
• funzionamento dell’inverter o del servoamplificatore, se il motore è alimentato da un sistema di azionamento.

Solo dopo un avviamento di prova positivo si può passare al lavoro sotto carico. Questa fase consente di rilevare errori di montaggio prima che il motore inizi a trasferire la piena coppia alla macchina.

Quando affidare il montaggio di un motore elettrico a un’assistenza professionale?

Conviene affidare il montaggio professionale di un motore elettrico soprattutto quando l’applicazione è importante per la continuità della produzione, il motore è grande, il sistema richiede un allineamento preciso oppure il dispositivo lavora con un inverter, un servoamplificatore o in un sistema di automazione con elevate esigenze tecniche.

Il supporto dell’assistenza è consigliato in particolare per:

• motori di grandi dimensioni che richiedono attrezzature di trasporto e posizionamento preciso,
• motori a magneti permanenti,
• servomotori utilizzati in robot, macchine CNC e assi di posizionamento,
• applicazioni alimentate da inverter,
• macchine che lavorano in modalità continua,
• sostituzione del motore dopo un guasto dell’inverter o del servoamplificatore,
• casi in cui è richiesta documentazione di misura,
• situazioni in cui non è chiaro se il problema riguardi il motore, l’azionamento, il cablaggio o la meccanica della macchina.

Conviene coinvolgere l’assistenza anche quando prima dell’avviamento è necessaria una diagnostica avanzata. Le misure della resistenza di isolamento, i test a impulso, le prove ad alto potenziale e il controllo dello stato degli avvolgimenti permettono di rilevare difetti nascosti prima che il motore venga installato nella macchina.

Come si collega il montaggio del motore alla riparazione di apparecchiature presso lo stabilimento del cliente?

In pratica, il montaggio di un motore elettrico è spesso parte di un intervento di assistenza più ampio. Se si è verificato un guasto della macchina, la sola sostituzione del motore potrebbe non risolvere il problema. La causa può essere un’applicazione sovraccaricata, un inverter danneggiato, un cablaggio errato, protezioni non adeguate, un giunto usurato, un disallineamento o un problema meccanico lato macchina.

Per questo in molti casi è necessaria non solo l’installazione del motore, ma anche la riparazione di apparecchiature presso lo stabilimento del cliente, la diagnostica del sistema di azionamento, misure elettriche, controllo della meccanica e valutazione delle condizioni di lavoro.

Questo approccio consente di rispondere alla domanda più importante per la manutenzione: il nuovo motore, dopo il montaggio, lavorerà in modo sicuro, stabile e conforme ai requisiti dell’applicazione?

Il montaggio professionale di un motore elettrico riduce il rischio di guasto dopo l’avviamento, protegge inverter e servoamplificatore, limita le vibrazioni, migliora la sicurezza del lavoro e aiuta a mantenere la continuità della produzione. Proprio per questo deve essere trattato come un servizio tecnico, non come una semplice attività di installazione.

Vuoi ordinare online il montaggio di un motore elettrico? Prepara una foto della targhetta, una descrizione dell’applicazione e le informazioni sul luogo di montaggio. Su questa base è possibile scegliere l’ambito corretto del servizio: diagnostica, posizionamento, allineamento, collegamento, avviamento di prova o assistenza presso lo stabilimento del cliente.
