Come ordinare lo smontaggio professionale di un inverter con intervento presso il cliente?

Lo smontaggio professionale dell’azionamento con intervento presso il cliente si ordina quando un inverter, un servoazionamento, un motore elettrico o un altro azionamento industriale deve essere scollegato, documentato, messo in sicurezza e preparato in modo sicuro per la riparazione, la sostituzione, il trasporto o la modernizzazione. Questo servizio comprende non solo lo smontaggio fisico del dispositivo, ma anche la valutazione dell’installazione, la documentazione fotografica, lo scollegamento dell’alimentazione, il backup dei parametri, la marcatura dei cavi e la protezione dei componenti contro i danni.

In uno stabilimento industriale, lo smontaggio dell’azionamento non dovrebbe essere trattato come un semplice svitamento del dispositivo dal quadro elettrico o dalla macchina. Inverter, servoazionamenti, servoamplificatori e motori lavorano in sistemi collegati all’automazione, alla comunicazione industriale, alla sicurezza della macchina, ai parametri di processo e alla continuità della produzione. Un errore commesso nella fase di smontaggio può prolungare il fermo macchina, rendere più difficile il rimontaggio, causare la perdita della configurazione o danneggiare elementi funzionanti dell’installazione.

Per questo motivo lo smontaggio professionale degli azionamenti industriali con intervento presso il cliente è particolarmente importante quando il dispositivo deve essere inviato al servizio di assistenza, sostituito con uno nuovo, preparato per la modernizzazione, messo in sicurezza per il trasporto o scollegato prima della riconfigurazione della macchina. Un servizio eseguito correttamente consente di mantenere l’ordine tecnico, ridurre il rischio di errori e ripristinare più rapidamente il funzionamento dell’impianto.

Affida lo smontaggio professionale dell’azionamento con intervento presso lo stabilimento e prepara in sicurezza inverter, servoazionamento o motore per la riparazione, la sostituzione o la modernizzazione.

Chiama: +48 717 500 983

In cosa consiste lo smontaggio professionale di un azionamento industriale presso il cliente?

Perché lo smontaggio dell’azionamento non è solo un lavoro meccanico?

Lo smontaggio di un azionamento industriale è una procedura tecnica controllata che comprende aspetti elettrici, meccanici, diagnostici, documentali e logistici. In pratica, il tecnico deve non solo scollegare il dispositivo, ma anche comprendere quale funzione svolge nella macchina, quali collegamenti sono associati ad esso e quali dati devono essere messi in sicurezza prima dello scollegamento.

Questo riguarda in particolare dispositivi come:

• inverter, ovvero un convertitore di frequenza che controlla il funzionamento del motore,
• servoazionamento o servoamplificatore responsabile del controllo preciso del movimento,
• motore elettrico o servomotore collegato a un riduttore, encoder o sistema di feedback,
• modulo di azionamento installato in un quadro elettrico o in un sistema multiasse,
• dispositivo di automazione industriale che lavora con PLC, pannello HMI, bus di comunicazione o sistema di sicurezza.

In un approccio professionale conta la sequenza delle operazioni. Prima occorre documentare lo stato dell’installazione, poi mettere in sicurezza l’alimentazione, eseguire il backup dei parametri, marcare i cavi, scollegare i collegamenti e solo a quel punto procedere allo smontaggio meccanico. Saltare una di queste fasi può causare problemi durante il riavvio della macchina.

Come avviene passo dopo passo lo smontaggio di un inverter, di un servoazionamento o di un motore?

Il processo di smontaggio dipende dal tipo di dispositivo, dalla struttura della macchina, dalla disponibilità della documentazione e dalle condizioni di lavoro, ma un servizio professionale comprende di solito alcune fasi fondamentali. Sono queste a determinare se lo smontaggio dell’azionamento presso il cliente si svolgerà in sicurezza e se il dispositivo potrà successivamente essere collegato, diagnosticato o sostituito in modo efficiente.

Documentazione fotografica e valutazione del luogo di lavoro

La prima fase dopo l’arrivo del tecnico sul posto è la realizzazione della documentazione fotografica. Le foto del quadro elettrico, delle targhette identificative, della disposizione dei cavi, dei connettori, dei ponticelli, dei morsetti, delle marcature dei cavi e dell’ambiente circostante il dispositivo sono molto importanti per il montaggio successivo o per la ricostruzione del sistema.

La documentazione aiuta a rispondere a domande che dopo lo smontaggio diventano spesso critiche:

• quale cavo era collegato a un determinato morsetto,
• come erano disposti i cavi di alimentazione, motore e comunicazione,
• se il dispositivo lavorava in condizioni di maggiore polvere, umidità o temperatura,
• se sono visibili tracce di surriscaldamento, sporco, perdite di refrigerante o danni meccanici,
• se il sistema era stato precedentemente modificato o riparato.

La valutazione del luogo di lavoro ha anche valore diagnostico. Polvere, umidità, trucioli metallici, tracce di surriscaldamento, ventilatori sporchi, isolamenti danneggiati o cavi disposti in modo non corretto possono indicare la causa del guasto. In questo modo lo smontaggio del vecchio dispositivo può fornire subito informazioni utili per la riparazione o la modernizzazione.

Scollegamento sicuro dell’alimentazione e scarica del bus DC

La fase successiva è la messa in sicurezza dell’alimentazione. Lo smontaggio professionale di un inverter, di un servoazionamento o di un modulo di azionamento dovrebbe sempre iniziare con lo scollegamento controllato dell’energia e con la protezione dell’installazione contro un avviamento accidentale.

In pratica questo significa, tra l’altro:

• scollegamento dell’alimentazione principale,
• protezione dei sezionatori contro l’avviamento accidentale,
• verifica dell’assenza di tensione con uno strumento adeguato,
• considerazione dell’energia accumulata nei condensatori,
• rispetto del tempo necessario per la scarica del bus DC,
• controllo della tensione residua prima dell’inizio dei lavori.

Nel caso di inverter e servoazionamenti, il bus DC è particolarmente importante. Anche dopo lo scollegamento dell’alimentazione, i condensatori possono mantenere una tensione pericolosa per un certo periodo. Questo è uno dei motivi per cui lo smontaggio autonomo dell’azionamento senza conoscenze tecniche e procedure adeguate può essere rischioso per il personale e per il dispositivo stesso.

Backup dei parametri e protezione della configurazione dell’azionamento

Nei moderni sistemi di azionamento, il livello logico è importante quanto la parte elettrica. Un inverter o un servoazionamento può contenere parametri del motore, impostazioni delle rampe, limiti di corrente, configurazione degli ingressi e delle uscite, indirizzi di comunicazione, dati dell’encoder, parametri del bus e impostazioni legate al processo tecnologico.

Prima dello scollegamento fisico del dispositivo è opportuno mettere in sicurezza:

• parametri di configurazione dell’azionamento,
• programma o logica di funzionamento, se il dispositivo li supporta,
• impostazioni della comunicazione industriale,
• informazioni sul collegamento con PLC, pannello HMI o sistema di controllo superiore,
• dati necessari per il riavvio dopo la riparazione o la sostituzione.

La perdita dei parametri può comportare la necessità di ricostruire la configurazione in modo dispendioso in termini di tempo, ritarare l’azionamento o cercare documentazione non sempre disponibile. Per questo motivo il backup dei parametri è una delle fasi più importanti dello smontaggio professionale di un azionamento industriale.

Marcatura dei cavi, dei connettori e dei collegamenti di comunicazione

Dopo aver messo in sicurezza l’alimentazione e i dati, il tecnico può passare allo scollegamento dei cavi. In questa fase dei lavori è molto importante la marcatura precisa di ogni cavo. Questo riguarda sia i cavi di alimentazione, sia i cavi motore, i cavi encoder e i collegamenti di comunicazione.

Nei sistemi di automazione industriale si trovano spesso collegamenti come:

• cavi di alimentazione,
• cavi motore,
• cavi del freno,
• cavi dell’encoder o del resolver,
• Profinet, EtherCAT, Profibus, CANopen o altri bus di comunicazione,
• ingressi e uscite digitali,
• segnali analogici,
• collegamenti di sicurezza.

La marcatura dei cavi riduce il tempo del montaggio successivo e limita il rischio di un collegamento errato. È particolarmente importante quando lo smontaggio dell’azionamento sul posto viene eseguito prima dell’invio del dispositivo al servizio di assistenza, mentre il rimontaggio deve essere effettuato dopo la riparazione o dopo la consegna di un ricambio.

Chiama: +48 717 500 983

Smontaggio meccanico senza danneggiare i componenti

Lo smontaggio meccanico richiede cautela, soprattutto con motori, servomotori e sistemi accoppiati a riduttori, cinghie, giunti o elementi di posizionamento di precisione. L’uso di forza eccessiva, strumenti non adatti o urti può danneggiare l’albero, i cuscinetti, l’encoder, il disco di misura o il corpo del dispositivo.

Durante lo smontaggio di motori e servoazionamenti occorre prestare attenzione a:

• mantenimento dell’assialità durante la rimozione degli elementi dall’albero,
• protezione dei connettori encoder e dei cavi di feedback,
• protezione delle prese contro la contaminazione,
• evitare colpi sull’albero e sul corpo del motore,
• utilizzo di estrattori e utensili di smontaggio adeguati,
• controllo del peso del dispositivo e del suo metodo di supporto.

Lo smontaggio professionale dei dispositivi industriali dovrebbe considerare non solo il fatto che il dispositivo venga rimosso dalla macchina, ma anche che dopo lo smontaggio rimanga idoneo alla diagnostica, alla riparazione, alla rigenerazione, alla vendita, allo stoccaggio o al rimontaggio.

Preparazione del dispositivo per il trasporto o lo stoccaggio

L’ultima fase consiste nel mettere in sicurezza il dispositivo smontato. L’elettronica dell’azionamento, le schede di controllo e i moduli di comunicazione devono essere protetti contro scariche elettrostatiche, umidità, sporco e danni meccanici. Nel caso di motori pesanti, è importante un supporto stabile affinché durante il trasporto non si verifichino danni all’albero, ai cuscinetti o ai connettori.

In pratica, la preparazione al trasporto può comprendere:

• protezione di connettori e prese con tappi di chiusura,
• imballaggio dell’elettronica in materiali ESD,
• protezione del dispositivo contro umidità e sporco,
• immobilizzazione stabile del motore o del modulo,
• descrizione del dispositivo e dei cavi,
• allegare la documentazione fotografica e le informazioni di servizio.

Un trasporto preparato correttamente riduce il rischio di danni aggiuntivi. Questo è particolarmente importante quando un inverter, un servoazionamento o un motore viene inviato per diagnostica e riparazione e il cliente desidera ripristinare rapidamente l’efficienza della macchina.

Quando conviene ordinare lo smontaggio dell’azionamento sul posto e come preparare la richiesta?

Quali situazioni richiedono lo smontaggio dell’azionamento presso il cliente?

Conviene ordinare lo smontaggio dell’azionamento presso il cliente quando il dispositivo fa parte di un’installazione in funzione, richiede uno scollegamento sicuro, deve essere inviato al servizio di assistenza o il suo smontaggio può influire sul funzionamento dell’intera macchina. Questo riguarda soprattutto gli stabilimenti produttivi in cui ogni errore nello scollegamento dei cavi o la perdita dei parametri può prolungare il fermo.

Lo smontaggio professionale dell’azionamento sul posto è indicato, tra l’altro, nelle seguenti situazioni:

• guasto dell’inverter e necessità di inviarlo in riparazione,
• guasto del servoazionamento o del servoamplificatore,
• smontaggio del motore elettrico prima della rigenerazione o sostituzione,
• modernizzazione della macchina e sostituzione del vecchio sistema di azionamento,
• spostamento della macchina o riconfigurazione della linea di produzione,
• smontaggio del vecchio dispositivo prima dell’installazione di una nuova soluzione,
• assenza di documentazione e necessità di marcatura precisa dei collegamenti,
• rischio di danneggiamento dell’encoder, dei cavi o dei moduli di comunicazione,
• necessità di mettere in sicurezza l’azionamento per il trasporto.

In questi casi il servizio mobile riduce il rischio per il cliente. Il tecnico arriva nello stabilimento, valuta le condizioni, mette in sicurezza il dispositivo e lo prepara per le successive attività di assistenza.

Quali dati preparare prima di ordinare il servizio di smontaggio?

Per ordinare in modo efficiente lo smontaggio di azionamenti industriali con intervento sul posto, è utile preparare le informazioni di base sul dispositivo, sulla macchina e sulla situazione tecnica. Più dati riceve il servizio, più facile sarà pianificare l’ambito dei lavori, i tempi di esecuzione, gli strumenti, il metodo di protezione del dispositivo e l’eventuale trasporto.

Informazione per la richiesta	Perché è importante?
Tipo di dispositivo	Lo smontaggio di un inverter si pianifica diversamente rispetto allo smontaggio di un servoazionamento, di un motore o di un modulo di azionamento.
Produttore e modello	Facilita la valutazione del metodo di collegamento, delle dimensioni, dei parametri e delle possibili procedure di assistenza.
Foto della targhetta identificativa	Aiuta a confermare la sigla, la potenza, la tensione, la corrente e la versione del dispositivo.
Foto del quadro o del luogo di montaggio	Permette di valutare accessibilità, disposizione dei cavi e condizioni di lavoro.
Descrizione dei sintomi del guasto	Può indicare se lo smontaggio deve essere associato alla diagnostica o alla protezione dei dati.
Informazioni sulla documentazione	Schemi elettrici e copie dei parametri riducono i tempi di lavoro e diminuiscono il rischio di errori.
Scopo dello smontaggio	Un dispositivo viene preparato in modo diverso per riparazione, stoccaggio, trasporto, vendita o modernizzazione.
Condizioni di lavoro della macchina	Polvere, umidità, refrigerante, temperatura e sporco possono influire sul metodo di protezione del dispositivo.

Nella richiesta è utile indicare anche se la macchina è già ferma, se lo smontaggio deve essere eseguito durante un fermo programmato o se il servizio richiede un intervento urgente. Per la manutenzione questo ha grande importanza, perché spesso i lavori devono essere adattati al programma di produzione.

Prepara una foto del dispositivo, della targhetta identificativa e del luogo di montaggio, quindi ordina lo smontaggio dell’azionamento presso il cliente. Su questa base è possibile definire più rapidamente l’ambito dei lavori e preparare il dispositivo per l’assistenza.

Quali rischi riduce lo smontaggio professionale dei dispositivi industriali?

Il valore principale di un servizio professionale è la riduzione del rischio. Uno smontaggio errato di un inverter, di un servoazionamento o di un motore può causare più problemi del guasto originario stesso. Questo riguarda sia la sicurezza delle persone, sia i costi tecnici e organizzativi.

Lo smontaggio professionale dei dispositivi industriali riduce il rischio di:

• scossa elettrica durante lavori sull’alimentazione o su un bus DC non scaricato,
• perdita dei parametri dell’azionamento e della configurazione di comunicazione,
• collegamento errato dei cavi durante il rimontaggio,
• danneggiamento dell’encoder, dei connettori, dei cavi o delle schede di controllo,
• contaminazione delle prese con refrigerante, polvere o trucioli metallici,
• danni meccanici all’albero, ai cuscinetti o al corpo del motore,
• prolungamento del fermo produzione,
• sostituzione inutile di elementi funzionanti,
• problemi durante la diagnostica in assistenza.

Dal punto di vista dello stabilimento produttivo, non conta solo la rimozione del dispositivo, ma anche la conservazione delle informazioni necessarie per il suo riavvio. Uno smontaggio dell’azionamento eseguito correttamente può ridurre i tempi della diagnostica successiva e diminuire il rischio di problemi dopo la riparazione.

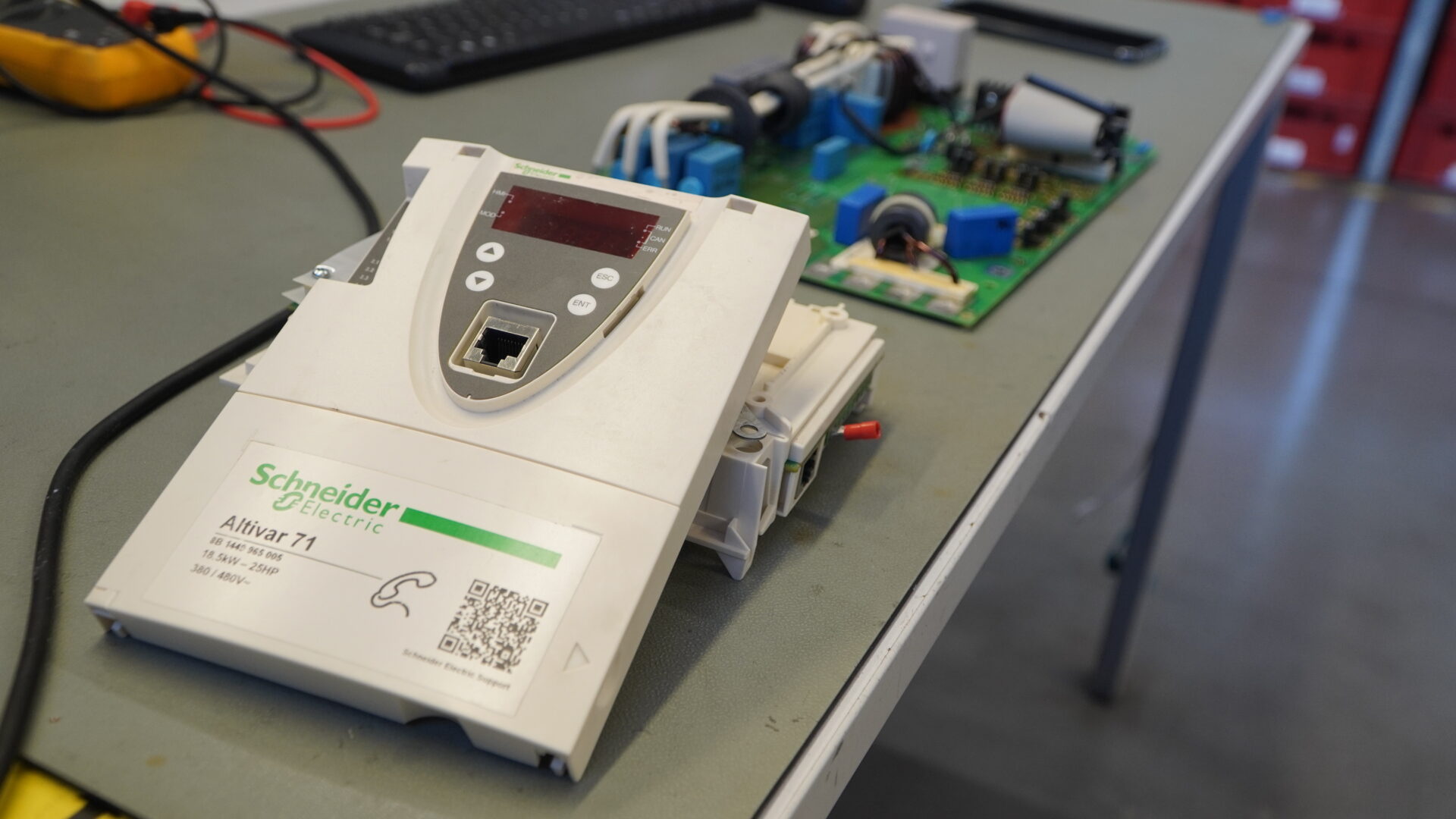

Smontaggio del vecchio dispositivo prima della modernizzazione della macchina

Lo smontaggio del vecchio dispositivo è spesso la prima fase della modernizzazione del sistema di azionamento. Questo riguarda le macchine in cui un vecchio inverter, servoazionamento o motore deve essere sostituito con una soluzione più moderna, un altro modello o un sistema completo dopo la riconfigurazione dell’automazione.

In questo caso lo smontaggio deve essere documentato con particolare attenzione. Anche se il vecchio dispositivo non sarà rimontato, le informazioni sul suo collegamento, sui parametri, sui cavi, sui segnali e sulla funzione nella macchina possono essere necessarie durante la progettazione della nuova soluzione.

Prima della modernizzazione è opportuno mettere in sicurezza:

• schema del collegamento attuale del dispositivo,
• foto dei cavi e dei morsetti,
• parametri del vecchio azionamento,
• informazioni sui segnali di controllo,
• dati di comunicazione con il PLC,
• descrizione della funzione dell’azionamento nel processo tecnologico,
• informazioni sui sintomi del guasto o sui limiti della vecchia soluzione.

In questo modo la modernizzazione non inizia con supposizioni, ma con una reale conoscenza del sistema esistente. Questo riduce i tempi di implementazione, limita il rischio di errori e facilita la scelta di un nuovo azionamento per la macchina.

Come affidare in modo sicuro lo smontaggio di un azionamento industriale?

Per affidare in modo sicuro lo smontaggio di un azionamento industriale, è necessario preparare le informazioni sul dispositivo, le foto del luogo di montaggio, la descrizione della situazione tecnica e lo scopo dello smontaggio. Un servizio professionale dovrebbe realizzare la documentazione fotografica, mettere in sicurezza l’alimentazione, controllare l’energia residua, eseguire il backup dei parametri, marcare i cavi, smontare il dispositivo senza danni e prepararlo per il trasporto o lo stoccaggio.

Lo smontaggio dell’azionamento con intervento presso il cliente è la soluzione migliore quando contano sicurezza, conservazione della configurazione, fermo breve e possibilità di una successiva riparazione o modernizzazione senza caos tecnico. Questo riguarda in particolare inverter, servoazionamenti, motori elettrici, moduli di azionamento e sistemi di automazione industriale che lavorano nelle macchine di produzione.

Un approccio professionale consente di evitare scollegamenti accidentali dei cavi, perdita di dati, danneggiamento dei componenti e problemi durante il riavvio. È un servizio che supporta i reparti manutenzione, gli automazionisti, i tecnici di assistenza e le aziende produttive nelle situazioni in cui conta non solo lo scollegamento del dispositivo, ma anche la sicurezza dell’intero processo.

Affida lo smontaggio di un azionamento industriale con intervento presso lo stabilimento se vuoi preparare in modo sicuro inverter, servoazionamento o motore per la riparazione, la sostituzione, il trasporto o la modernizzazione.
