Come leggere i codici di errore in un azionamento ABB ACS800 e diagnosticare rapidamente un guasto dell’azionamento?

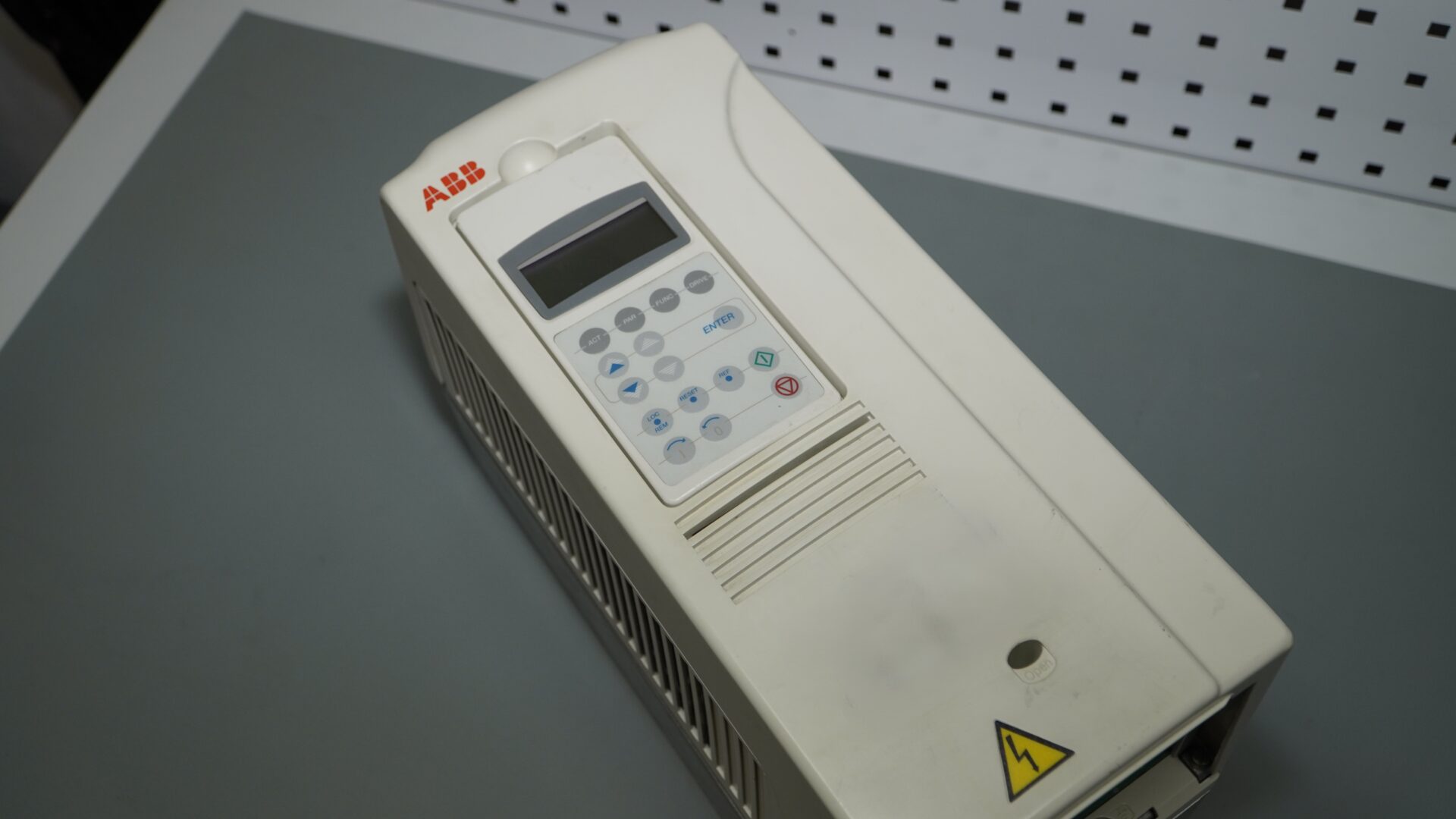

Nell’azionamento ABB ACS800 i principali codici di errore ABB ACS800 possono essere letti senza laptop
e senza un dispositivo diagnostico aggiuntivo, perché le informazioni di service più importanti
sono disponibili direttamente dal pannello CDP 312R. È proprio sul pannello che si vede se il dispositivo segnala un fault ABB ACS800 attivo, un avviso di tipo warning o soltanto la registrazione di un evento storico. Questa lettura consente di avviare rapidamente la diagnostica ABB ACS800, ridurre i tempi di fermo e prendere una decisione più precisa sul fatto che siano necessarie una correzione delle condizioni di lavoro, un service ABB ACS800 o una riparazione completa dell’inverter ABB.

In pratica, una diagnostica rapida non consiste solo nella lettura di un singolo messaggio. La cosa più importante è distinguere se si tratta della causa attuale dell’arresto dell’azionamento o di una voce salvata nello storico dei guasti. Solo allora è possibile collegare il messaggio ai parametri reali di funzionamento, come corrente, frequenza, tensione del circuito DC, coppia, potenza, velocità o temperatura dell’azionamento.

Il tuo ABB ACS800 ferma la produzione, torna in fault dopo il reset oppure mostra messaggi ambigui? Affida una diagnostica professionale, il service o la riparazione dell’inverter ABB per individuare rapidamente la causa del guasto e ridurre il costo del fermo macchina.

Chiama: +48 717 500 983

Come avviare la diagnostica ABB ACS800 senza laptop e tester esterno?

Cosa significano warning, fault e LED rosso in ABB ACS800?

Il primo segnale di funzionamento anomalo dell’azionamento ABB ACS800 è un messaggio warning o fault visibile
sul pannello di controllo. In alcune versioni del dispositivo compare inoltre una segnalazione aggiuntiva
sotto forma di LED rosso sulla piattaforma di montaggio del pannello. Si tratta di un’informazione importante per i reparti di manutenzione, perché già in questa fase è possibile stabilire se l’azionamento segnala un problema in corso
o registra soltanto un evento verificatosi in precedenza.

Warning indica uno stato di avviso che può precedere un guasto più grave. Fault indica un errore che causa l’arresto dell’azionamento o limita il suo funzionamento. In pratica, questa distinzione è molto importante, perché consente di separare un segnale che preannuncia un problema da un evento che influisce già direttamente
sul funzionamento della macchina, della linea tecnologica o dell’intero processo produttivo.

Da dove iniziare la lettura dei codici di errore sul pannello CDP 312R?

La lettura degli errori ABB ACS800 conviene iniziarla da tre semplici passaggi:

• Controllare il messaggio attuale visibile sul pannello CDP 312R.
• Stabilire se l’errore è attivo, oppure salvato solo nella memoria dello storico.
• Confrontare il messaggio con i parametri reali di funzionamento dell’azionamento e dell’impianto.

Questo schema operativo è molto più efficace del solo reset. In ambiente industriale, cancellare rapidamente l’errore senza individuarne la causa spesso accelera soltanto la ricomparsa del guasto. Questo, a sua volta, aumenta il rischio di un ulteriore fermo, del peggioramento dello stato dei circuiti di potenza o del danneggiamento del motore collegato.

Perché bisogna distinguere un guasto attivo dallo storico degli errori?

Un errore attivo mostra la causa attuale dell’arresto dell’azionamento. Un messaggio di questo tipo può essere resettato
dal pannello con il pulsante RESET, ma la semplice cancellazione dell’allarme non elimina la causa tecnica. Se la fonte del problema è ancora presente, l’ inverter ABB ACS800 tornerà nuovamente
in stato di guasto.

Dal punto di vista della diagnostica pratica, lo storico degli errori è ancora più prezioso. È proprio questo storico a mostrare la sequenza degli eventi e a permettere di capire cosa accadeva all’azionamento prima dell’arresto.
In molti casi, il guasto finale è solo la conseguenza di un precedente sovraccarico, di instabilità dell’alimentazione, di problemi di raffreddamento o di disturbi di comunicazione.

Cosa mostra Fault History e perché è più importante del solo reset?

Nel menu Fault History vengono salvati gli ultimi guasti e avvisi insieme al loro ordine e al contatore del tempo di funzionamento del dispositivo. Nello storico compaiono voci di tipo LAST FAULT e LAST WARNING. Questo permette di verificare non solo cosa ha fermato l’azionamento, ma anche se in precedenza era comparso un segnale di avviso che annunciava il guasto.

È particolarmente importante in caso di guasti:

• ricorrenti,
• periodici,
• dipendenti dal carico,
• presenti solo durante uno specifico ciclo di lavoro della macchina.

Proprio per questo una diagnostica ABB ACS800 professionale non termina con la lettura di un solo messaggio. Il tecnico di service o l’automation engineer deve valutare l’intero contesto degli eventi e solo dopo decidere
se sono necessari una modifica dei parametri, un controllo dell’alimentazione, una verifica del raffreddamento, misure sul motore
o un service ABB ACS800.

Il tuo ABB ACS800 ferma la macchina e torna in fault dopo il reset? Di solito significa che il problema
non è nel messaggio stesso, ma nella reale causa tecnica. In una situazione del genere conviene eseguire una diagnostica completa dell’azionamento per evitare ulteriori fermi e decisioni costose prese
sotto pressione temporale.

Quali parametri di funzionamento conviene leggere in parallelo al messaggio di errore?

Dal pannello è possibile osservare parallelamente i valori reali di funzionamento dell’azionamento. In pratica
si tratta di dati che molto spesso permettono di restringere l’area del guasto senza smontare il dispositivo.
Conviene prestare particolare attenzione a:

• frequenza di uscita,
• corrente,
• potenza,
• coppia,
• velocità,
• tensione del circuito DC,
• temperatura dell’azionamento.

Il confronto del messaggio fault ABB ACS800 con i parametri attuali di funzionamento è la base di una corretta interpretazione. Il codice di errore indica dove cercare il problema, ma solo i dati di processo mostrano
se la sua origine è un sovraccarico, una perdita di fase, un surriscaldamento, disturbi, un errore di configurazione o un reale danneggiamento del modulo.

Cosa significano gli errori ABB ACS800 più comuni e quando serve il service?

OVERCURRENT, DC OVERVOLT, DC UNDERVOLT – come restringere la causa?

Il messaggio OVERCURRENT di solito orienta l’attenzione verso un sovraccarico, un cortocircuito, un problema lato motore
o un’anomalia nel cablaggio. In pratica conviene verificare se si è verificata una variazione improvvisa del carico, un danneggiamento dei cavi motore, un cortocircuito tra fasi o un peggioramento dello stato dell’isolamento. In ambiente produttivo, questo errore può derivare anche da problemi meccanici della macchina,
che causano un assorbimento eccessivo di corrente da parte dell’azionamento.

DC OVERVOLT significa una tensione troppo alta nel circuito intermedio DC. Una voce di questo tipo richiede il controllo del tempo di frenatura, del funzionamento del transistor di frenatura, dello stato della resistenza di frenatura e della qualità dell’alimentazione.
Se l’energia restituita durante la frenatura non viene dissipata correttamente, l’azionamento può entrare
in stato di fault anche quando il modulo di potenza stesso è elettricamente efficiente.

DC UNDERVOLT può indicare una perdita di fase di alimentazione, un fusibile bruciato, un problema nel raddrizzatore o un’instabilità della rete. Per la manutenzione è un segnale importante, perché non ogni errore di questo tipo significa un danneggiamento dell’inverter. A volte la fonte del problema si trova nell’infrastruttura di alimentazione e non nell’azionamento stesso.

In ciascuno di questi casi, una diagnosi corretta dovrebbe rispondere a tre domande:

• se il problema è elettrico, meccanico o di configurazione,
• se l’errore compare costantemente o solo in un momento specifico del ciclo di lavoro,
• se la causa può essere eliminata in impianto o se è necessaria una riparazione dell’inverter ABB.

Errori di temperatura e raffreddamento – cosa controllare per primo?

I messaggi ACS800 TEMP e INV OVERTEMP indicano un problema termico e richiedono una reazione rapida. Per prima cosa bisogna controllare:

• temperatura ambiente,
• libero flusso dell’aria,
• stato dei ventilatori,
• sporcizia sui dissipatori,
• condizioni di installazione nel quadro elettrico.

In pratica, il surriscaldamento non significa sempre un danno allo stadio di potenza. Molto spesso la causa
è lo sporco, un raffreddamento insufficiente, ventilatori usurati o condizioni di lavoro non corrette nel quadro.
Questo tipo di problema può sembrare a prima vista un grave guasto ABB ACS800, mentre in realtà richiede l’eliminazione della causa operativa e il controllo termico dell’intero sistema.

In modo simile va trattato il messaggio CTRL B TEMP, che può restringere il problema alla temperatura della scheda di controllo. In questo caso bisogna considerare non solo il raffreddamento stesso, ma anche l’impatto della polvere, del carico termico del quadro, dell’età dei componenti elettronici e della qualità della ventilazione forzata.

Chiama: +48 717 500 983

MOTOR PHASE, EARTH FAULT, I/O COMM ERR – quali aree dell’impianto controllare?

Non tutti gli errori ABB ACS800 significano un guasto dell’inverter stesso. Una parte dei messaggi indica
un problema esterno al dispositivo, perciò è molto importante restringere correttamente l’area diagnostica.

MOTOR PHASE

Questo messaggio orienta l’attenzione verso i collegamenti del motore, la sequenza delle fasi, lo stato dei cavi, dei morsetti
e possibili interruzioni o asimmetrie nel circuito del motore.

EARTH FAULT

Un allarme di questo tipo può indicare un peggioramento dello stato dell’isolamento, una dispersione verso terra, il danneggiamento dei cavi o un problema nel motore. In pratica richiede il controllo dell’impianto motore e spesso l’esecuzione di misure elettriche aggiuntive.

I/O COMM ERR

Questo errore restringe il campo di analisi alla comunicazione I/O, ai collegamenti di segnale, ai disturbi elettromagnetici, alla schermatura dei cavi, ai moduli di ingresso e uscita oppure all’elettronica di controllo.

Per i reparti di manutenzione è un’informazione preziosa, perché permette di evitare uno smontaggio affrettato dell’azionamento quando la causa può trovarsi nel cablaggio, nei moduli I/O esterni, nei sistemi di controllo, nei pannelli HMI, nei controllori PLC o nei disturbi presenti nel quadro.

Quando basta correggere i parametri e quando serve la riparazione dell’inverter ABB?

Non ogni guasto significa immediatamente un danno hardware. In alcuni casi basta:

• correggere i parametri di lavoro,
• modificare il tempo di frenatura,
• eliminare un problema di alimentazione,
• migliorare il raffreddamento,
• riparare o sostituire il cablaggio,
• eliminare un problema lato motore o del carico meccanico.

Se però l’errore ritorna nonostante condizioni di lavoro corrette, compare instabilità dei parametri, si verificano problemi con il circuito DC, l’elettronica di controllo, il modulo di potenza oppure l’azionamento perde chiaramente affidabilità, allora è necessaria una riparazione professionale dell’inverter ABB o un service ABB ACS800 completo.

In pratica, conviene accelerare la decisione di service quando:

• gli errori sono ricorrenti,
• il reset ripristina il funzionamento solo per poco tempo,
• l’azionamento ferma la produzione in un momento chiave del ciclo,
• compaiono sintomi di surriscaldamento, tensione DC instabile o errori di comunicazione,
• il costo del fermo linea è superiore al costo di un rapido intervento tecnico.

Ti chiedi se un errore in ABB ACS800 significa già un danno allo stadio di potenza? Se l’allarme ritorna
e i parametri di lavoro si discostano dalla norma, non conviene basare la decisione solo sul reset. Un service professionale consente di confermare se il problema riguarda la configurazione, il raffreddamento, l’alimentazione, l’elettronica di controllo
o il modulo dell’azionamento stesso.

Riparazione, rigenerazione, modernizzazione o acquisto ABB ACS800 – cosa scegliere?

Nel caso degli azionamenti ABB ACS800 più datati, la decisione non si riduce sempre a una scelta semplice: riparare o sostituire. In pratica conviene distinguere diverse azioni:

Riparazione

Consiste nell’eliminazione del guasto specifico che causa l’avaria del dispositivo. È indicata quando l’azionamento
serve rapidamente e il danneggiamento ha una causa chiaramente definita.

Rigenerazione

La rigenerazione ABB ACS800 comprende un ripristino più ampio dell’efficienza tecnica, spesso con sostituzione dei componenti soggetti a usura e controllo delle aree esposte a guasti successivi. È una buona soluzione quando il dispositivo deve continuare a lavorare per un periodo più lungo.

Modernizzazione

La modernizzazione ABB ACS800 ha senso quando il problema riguarda non solo il guasto stesso,
ma anche l’architettura obsoleta del sistema, la compatibilità con l’automazione, la disponibilità limitata dei ricambi o il rischio crescente di ulteriori fermi.

Acquisto

L’ acquisto ABB ACS800 può essere conveniente quando il dispositivo viene ritirato dal servizio, sostituito
con un sistema più recente oppure quando lo stabilimento riordina il magazzino di ricambi e azionamenti. Questo riguarda sia unità funzionanti sia dispositivi danneggiati che conservano ancora valore di mercato o di service.

Un’analisi tecnica ben condotta consente di scegliere il modello d’intervento corretto non solo dal punto di vista dell’elettronica, ma anche del costo della produzione persa, della disponibilità dei ricambi, del programma di fermo e dei piani di modernizzazione dello stabilimento. Questo è particolarmente importante nelle aziende che utilizzano anche altri elementi di automazione, come controllori PLC, pannelli HMI, moduli I/O, servoazionamenti, alimentatori o convertitori.

Se l’ inverter ABB ACS800 segnala errori, torna in stato di fault dopo il reset oppure il suo storico indica un problema ricorrente, la soluzione migliore è combinare una diagnostica rapida con una decisione di service basata sullo stato reale del dispositivo. Questo permette di ridurre il rischio di fermi non pianificati, gestire meglio il budget di manutenzione e ripristinare più rapidamente il funzionamento stabile dell’impianto.
