Come montare un servomotore Yaskawa e collegare un motore servo affinché funzioni per anni senza guasti?

Il corretto montaggio di un servomotore Yaskawa consiste in una verifica accurata del motore prima dell’installazione, in un preciso allineamento meccanico, nella corretta posa e connessione dei cavi e in un avviamento di prova sicuro. La maggior parte dei problemi non è causata da difetti dell’azionamento stesso, ma da un montaggio errato del motore servo, da un cattivo allineamento, da connettori contaminati, da una sequenza di collegamento non corretta e da condizioni termiche di lavoro inadeguate. Se questi elementi vengono controllati correttamente, il servomotore può funzionare in modo stabile per anni, mentre il rischio di guasti, fermo linea e costi di assistenza si riduce notevolmente.

Per i reparti di manutenzione, gli automazionisti e i responsabili della produzione, questo tema è molto pratico. Anche un motore servo di alta qualità non funzionerà correttamente se durante il montaggio compaiono carichi d’urto, disallineamento, contaminazione dei connettori o problemi di messa a terra e schermatura. In pratica, molti guasti che in seguito sembrano danni al servoazionamento, all’encoder o all’elettronica di controllo hanno origine proprio da errori di installazione.

Questo riguarda sia le serie Yaskawa più diffuse sia molte applicazioni in cui operano servomotori SGM, tra cui SGMAH, SGMPH, SGMGH, SGMSH, SGMBH, SGMMV, SGMJV, SGMAV, SGMGV, SGMSV e SGMVV. Negli stabilimenti industriali principi di montaggio simili sono importanti anche per altre soluzioni di controllo del movimento, compresi i sistemi in cui funzionano in parallelo inverter, controllori PLC, pannelli HMI, moduli I/O e sistemi di comunicazione industriale.

Stai pianificando il montaggio di un servomotore Yaskawa? Vale la pena controllare la configurazione e il metodo di collegamento ancora prima del primo avviamento.

Chiama: +48 717 500 983

Com’è il corretto montaggio di un motore servo Yaskawa passo dopo passo?

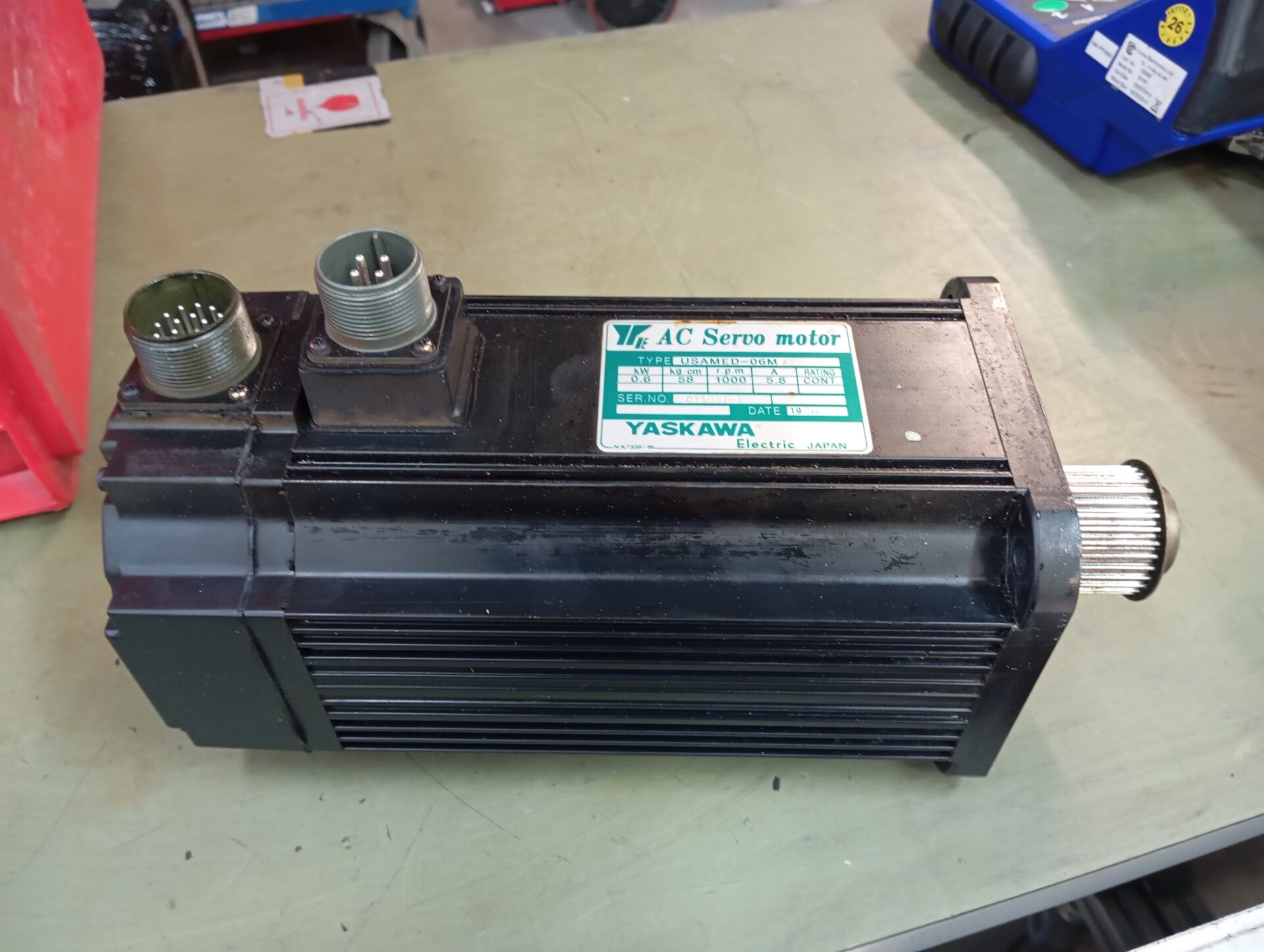

Cosa controllare dopo il disimballaggio di un servomotore Yaskawa prima del montaggio?

Il processo di montaggio deve iniziare ancora prima di avvitare il motore alla macchina. Dopo il disimballaggio è necessario eseguire un controllo visivo dettagliato e confermare la conformità dei dati nominali con l’applicazione. È una fase spesso sottovalutata, ma proprio qui è possibile individuare danni da trasporto, incompatibilità del modello o un abbinamento errato con il servoamplificatore.

• controlla il corpo motore per verificare la presenza di ammaccature, crepe e deformazioni
• valuta lo stato dell’albero e della flangia di montaggio
• verifica la targhetta identificativa e i numeri di serie
• confronta i parametri del motore con la configurazione del servoamplificatore
• assicurati che il dispositivo non sia stato precedentemente manomesso

Non è consentito aprire autonomamente l’alloggiamento né modificare il servomotore. In pratica, ciò comporta il rischio di perdita della tenuta IP, danneggiamento degli elementi interni e alterazione del preciso sistema di retroazione. Per un servomotore Yaskawa è particolarmente importante, perché anche un piccolo intervento può tradursi in successivi errori di posizionamento, instabilità di funzionamento o usura accelerata.

Come preparare l’albero, il giunto e la flangia per non danneggiare il servomotore?

Prima del collegamento meccanico dell’azionamento alla macchina, l’albero deve essere sgrassato, ma in modo controllato. Il detergente non deve penetrare nella tenuta dell’albero né nei cuscinetti, perché potrebbe eliminare il lubrificante e ridurre la durata dell’intero sistema.

Durante il montaggio del giunto, del mozzo o della puleggia non bisogna usare il martello né generare carichi assiali d’urto. È uno degli errori più pericolosi che compaiono durante il montaggio di un motore servo. L’energia dell’urto si trasferisce direttamente ai cuscinetti a sfere e al delicato sistema dell’encoder. Di conseguenza possono comparire microfessure, danni all’ottica o difetti non immediatamente visibili, che si manifesteranno solo dopo l’avviamento o dopo alcune settimane di lavoro.

Gli elementi di trasmissione devono essere montati esclusivamente con pressione costante e controllata. Se il montaggio richiede forza, è necessario controllare l’accoppiamento, lo stato degli elementi cooperanti e la corretta scelta dei componenti. Nelle realizzazioni professionali già in questa fase vale la pena verificare se la meccanica stessa della macchina non genererà in seguito eccentricità e vibrazioni eccessive.

Perché l’allineamento determina la durata dei cuscinetti e dell’encoder?

L’allineamento è una delle condizioni più importanti per il funzionamento prolungato del servomotore. Anche piccole deviazioni tra l’asse del motore e l’asse del dispositivo azionato causano un aumento delle forze radiali e assiali. In pratica questo porta a vibrazioni, fatica del materiale dell’albero, surriscaldamento dei cuscinetti e aumento del carico dell’intero sistema di azionamento.

È importante non solo per il servomotore stesso, ma anche per l’intero servoazionamento. Un motore impostato meccanicamente in modo errato può causare sintomi che gli utenti interpretano come un problema dell’elettronica di controllo, del servoamplificatore o della parametrizzazione. In realtà la fonte del problema può essere un errore di montaggio puramente meccanico.

Se dopo l’avviamento compaiono vibrazioni, rumori insoliti, aumento della temperatura del corpo motore o funzionamento instabile dell’asse, vale la pena controllare non solo i parametri dell’azionamento, ma anche l’allineamento, lo stato del giunto e il corretto posizionamento del motore sulla superficie di montaggio.

Come garantire il corretto raffreddamento e le condizioni di lavoro del servomotore?

Il motore servo deve disporre di condizioni adeguate per la dissipazione del calore. La stessa superficie di montaggio spesso svolge la funzione di dissipatore, perciò la sua qualità, rigidità e il contatto con il corpo del motore hanno un impatto reale sulla durata dell’azionamento. Se il servomotore lavora in uno spazio ristretto, vicino a inverter, alimentatori, resistenze di frenatura o altre fonti di calore, bisogna tenerne conto già in fase di installazione.

La mancanza di adeguata convezione e una temperatura troppo elevata del corpo motore portano alla degradazione dell’isolamento degli avvolgimenti, all’invecchiamento accelerato dei materiali e alla riduzione dell’affidabilità. In tali condizioni vale la pena considerare:

• circolazione forzata dell’aria
• modifica dell’alloggiamento o della disposizione dei componenti
• riduzione dei parametri di lavoro
• controllo aggiuntivo delle temperature durante l’avviamento

È particolarmente importante laddove il costo della produzione persa è elevato e il guasto di un solo azionamento ferma una parte più ampia della linea tecnologica.

Come collegare un motore servo Yaskawa per non danneggiare connettori e cavi?

Il corretto collegamento del servo è importante quanto il montaggio meccanico. I connettori devono essere puliti, asciutti e privi di trucioli metallici, liquido refrigerante e olio. Anche una piccola contaminazione può causare un cortocircuito che danneggia non solo il motore stesso, ma anche lo stadio di potenza del servoamplificatore.

I cavi devono essere posati in modo da non essere in tensione e da rispettare il raggio di curvatura indicato nelle specifiche del produttore. Questo è particolarmente importante per i cavi di segnale e dell’encoder, dove il danneggiamento dei pin o lo strappo del connettore può comportare una riparazione molto costosa.

Perché si collegano prima i cavi motore e solo dopo l’encoder?

È una delle regole pratiche più importanti. Prima bisogna collegare i cavi motore e solo successivamente il cavo encoder al servoamplificatore. Il mancato rispetto di questa sequenza può danneggiare l’encoder a causa dell’equalizzazione dei potenziali tra il motore e l’armadio di controllo messo a terra. È un’indicazione pratica preziosa, che raramente compare nelle guide generali, ma che in pratica ha un’enorme importanza per la durata di un servomotore Yaskawa.

Perché utilizzare un anello di gocciolamento e la schermatura dei cavi?

I cavi di potenza e di segnale devono essere posati in modo che il liquido non possa scorrere direttamente nei connettori del motore. A questo scopo si realizza il cosiddetto anello di gocciolamento, cioè un’adeguata sagomatura del cavo prima dell’ingresso nel connettore. In questo modo l’umidità si ferma nel punto più basso del cavo invece di penetrare nel connettore del motore.

Altrettanto importante è mantenere la continuità della messa a terra di protezione e la schermatura dei cavi su entrambe le estremità. Questo limita l’influenza dei disturbi elettromagnetici, che nell’ambiente industriale provengono spesso da inverter, convertitori, contattori, alimentatori switching e altri elementi del sistema di potenza. I problemi EMC possono generare sintomi simili a un guasto dell’encoder, a errori di comunicazione o a un funzionamento instabile dell’asse.

Come eseguire in sicurezza il primo avviamento e la parametrizzazione in SigmaWin+?

L’avviamento di prova dovrebbe avvenire solo dopo il completamento di tutti i lavori meccanici ed elettrici. Per prima cosa bisogna confermare la correttezza della messa a terra, lo stato dei connettori, la conformità del cablaggio e l’inserimento dei dati del motore nel software SigmaWin+. Solo allora si può iniziare il funzionamento di prova e il monitoraggio dei parametri di lavoro.

Durante i test vale la pena osservare:

• temperatura del corpo motore
• stabilità di funzionamento a diverse velocità
• vibrazioni e rumore
• comportamento durante l’arresto e il posizionamento
• messaggi di allarme del servoamplificatore

Bisogna inoltre ricordare che il freno integrato nei servomotori Yaskawa è un freno di mantenimento. Non è un freno di servizio né un freno di sicurezza per arrestare un albero in rotazione. Il tentativo di utilizzarlo in modo non conforme alla destinazione d’uso porta a un’usura molto rapida e alla bruciatura delle guarnizioni d’attrito.

Se hai bisogno di supporto per l’installazione, l’avviamento o la verifica del corretto funzionamento dell’azionamento, vale la pena affidare il montaggio di un servomotore Yaskawa a un team che unisce esperienza meccanica, elettrica e diagnostica. Di solito è più economico rispetto a un fermo successivo e alla sostituzione dei componenti danneggiati.

Chiama: +48 717 500 983

Quali errori durante il montaggio di un motore servo portano più spesso a guasti e interventi di assistenza?

Quali sintomi indicano che il problema è un montaggio errato e non l’elettronica stessa?

In molti stabilimenti il primo sospetto ricade sul servoamplificatore, sul controllore PLC o sul servomotore stesso, ma i sintomi del problema spesso derivano da un’installazione errata. I segnali di avvertimento più comuni includono:

• vibrazioni eccessive dopo l’avviamento
• funzionamento rumoroso o rumore insolito dei cuscinetti
• rapido aumento della temperatura del corpo motore
• posizionamento instabile dell’asse
• errori di retroazione o disturbi del segnale dell’encoder
• tracce di umidità o contaminazione presso i connettori
• danni ai cavi dovuti a un raggio di curvatura troppo piccolo

Le cause tipiche di tali problemi sono disallineamento, montaggio a urto degli elementi sull’albero, mancanza dell’anello di gocciolamento, connettori contaminati, schermatura errata, mancanza di continuità PE o condizioni termiche inadeguate. Dal punto di vista della manutenzione, l’aspetto più pericoloso è che una parte di questi guasti cresce gradualmente e per un certo tempo non genera allarmi univoci.

Quando basta correggere l’installazione e quando servono riparazione, rigenerazione, sostituzione o modernizzazione?

Non ogni problema dopo il montaggio significa subito la necessità di sostituire il servomotore. Se il danno non ha ancora coinvolto cuscinetti, encoder o avvolgimenti, a volte basta correggere l’installazione e verificare nuovamente le impostazioni. Questo riguarda, ad esempio, il miglioramento della posa dei cavi, della schermatura, dell’allineamento o delle condizioni di raffreddamento.

La riparazione ha senso quando è danneggiato un elemento specifico, ma la struttura del motore rimane economicamente conveniente da ripristinare. La rigenerazione è una buona soluzione quando l’obiettivo è ripristinare la piena efficienza tecnica e operativa del componente. La sostituzione può essere necessaria in caso di danni meccanici o elettrici estesi, soprattutto quando encoder, albero e sistema di supporto dei cuscinetti sono stati danneggiati contemporaneamente. La modernizzazione è giustificata quando l’azionamento è tecnicamente corretto, ma non risponde più ai requisiti dell’applicazione, alla disponibilità dei ricambi o agli standard di sicurezza.

Dal punto di vista aziendale, la decisione non dovrebbe basarsi solo sul prezzo del componente. Bisogna considerare anche il tempo di fermo, il termine di ripristino della macchina, la disponibilità di un servoamplificatore compatibile, il rischio di un nuovo guasto e il costo della produzione persa.

Quando affidare il montaggio di un servomotore Yaskawa e l’assistenza per servomotori Yaskawa agli specialisti?

Il supporto specialistico vale la pena di essere preso in considerazione soprattutto quando:

• l’azionamento lavora in un asse tecnologico critico
• la macchina ha una documentazione limitata o una configurazione non standard
• nell’applicazione si verificano frequenti sovraccarichi, vibrazioni o alta temperatura
• è necessaria la verifica della compatibilità tra motore e servoamplificatore
• dopo il montaggio compaiono errori, ma non è chiaro se la fonte sia la meccanica, il cablaggio o l’elettronica

Un servizio professionale di assistenza per servomotori Yaskawa non dovrebbe concludersi con una semplice ispezione visiva. In pratica conta la combinazione di competenze in meccanica, elettronica industriale, diagnostica degli encoder, analisi del funzionamento dei sistemi di potenza e condizioni produttive reali. È particolarmente importante negli stabilimenti in cui lavorano in parallelo anche inverter, softstarter, alimentatori, pannelli HMI e controllori PLC, e la fonte del problema può trovarsi più in profondità nell’intero sistema di controllo.

Se stai pianificando il montaggio di un motore Yaskawa, l’avviamento di un nuovo servomotore, la sostituzione di un azionamento danneggiato oppure vuoi verificare se il problema deriva da un errore di installazione, vale la pena consultarlo prima dell’avviamento. Un montaggio del servomotore Yaskawa eseguito correttamente non è solo una corretta installazione, ma anche una reale riduzione dei costi di guasto, dei fermi non pianificati e del rischio di danneggiamento secondario del servoamplificatore.

In pratica, il montaggio più economico non è quello eseguito più rapidamente, ma quello che non ritorna dopo alcune settimane sotto forma di allarmi, vibrazioni, surriscaldamento e un nuovo intervento di assistenza.

Segnala al servizio RGB la richiesta di montaggio di un servomotore Yaskawa tramite il modulo -> richiedi una riparazione

Chiama: +48 717 500 983

Bibliografia:

• Yaskawa Electric Corp.,”Σ-V Series AC Servo Drives User’s Manual: For Use with Large-Capacity Models Setup”, No. SIEP S800000 89H, 02.2026. [Online].https://www.yaskawa.pl/Global%20Assets/Downloads/Technical_Documentation/Servo_Drives/Sigma5_Series/uncategorized/Sigma_5_LC_Rotary_Setup_Manual_siep_s800000_89.pdf [accesso: 30.03.2026]
• Yaskawa Electric Corp., “Σ-V Series AC Servo Drive User’s Manual: Rotational Motor MECHATROLINK-III Communications Reference”, No. SIEP S800000 78N, 12.2026. [Online]. https://www.yaskawa.pl/Global%20Assets/Downloads/Technical_Documentation/Servo_Drives/Sigma5_Series/uncategorized/Sigma_5_SD_Rotary_User_s_Manual_Com_Reference_SIEP%20S800000%2078.pdf [accesso: 30.03.2026]
