Come diagnosticare un guasto dei moduli IGBT negli inverter ABB ACS800?

Il guasto dei moduli IGBT in un inverter ABB ACS800 viene diagnosticato più spesso attraverso l’analisi di sintomi come asimmetria di corrente, surriscaldamento, funzionamento instabile dell’azionamento, errori dello stadio di potenza e scostamenti di tensione e corrente tra le fasi. Tuttavia, è fondamentale distinguere se il problema riguarda realmente il modulo IGBT oppure il sensore di corrente, i collegamenti elettrici o le condizioni di lavoro del dispositivo. Proprio una diagnostica corretta permette di ridurre il costo del fermo macchina, evitare danni secondari e scegliere la soluzione migliore: riparazione ACS800, rigenerazione, sostituzione o modernizzazione.

Nella pratica industriale, l’inverter ABB ACS800 e altri azionamenti ABB ACS800 lavorano spesso in condizioni impegnative. Quando si presenta un problema nello stadio di potenza, non conta solo eliminare il sintomo, ma anche individuare la causa radice. Questo è particolarmente importante quando il dispositivo alimenta macchine di produzione critiche, linee tecnologiche, sistemi di trasporto, ventilazione, stazioni di pompaggio o applicazioni con elevata dinamica di lavoro.

Sospetti un guasto del modulo IGBT in un inverter ABB ACS800? Invia il dispositivo in diagnostica e verificheremo se il problema riguarda il modulo di potenza, il sensore di corrente, i collegamenti o le condizioni di lavoro dell’azionamento.

Chiama: +48 717 500 983

Quali sintomi indicano un guasto dei moduli IGBT negli azionamenti ABB ACS800?

I moduli IGBT sono tra gli elementi più importanti dello stadio di potenza, perché sono responsabili della generazione della forma d’onda AC in uscita mediante modulazione della larghezza degli impulsi. Allo stesso tempo, sono componenti particolarmente esposti a sovraccarichi termici, fatica dei materiali, peggioramento dei parametri elettrici e conseguenze del funzionamento fuori dalle condizioni nominali.

Nel caso di dispositivi come un convertitore di frequenza ABB ACS800 o moduli della serie ACS800-104, i sintomi del guasto non sono sempre evidenti. Alcuni guasti sono netti e terminano con uno spegnimento immediato, mentre altri si sviluppano gradualmente, dando prima segnali di avvertimento.

L’asimmetria di corrente significa un danneggiamento del modulo IGBT?

L’asimmetria di corrente è uno dei segnali più frequenti che un inverter ABB ACS800 possa avere un problema nell’area dello stadio di potenza. Questo però non significa automaticamente che il transistor IGBT stesso sia danneggiato. Sintomi molto simili possono essere causati anche da:

• sensore di corrente danneggiato,
• collegamenti allentati o bruciati,
• peggioramento del contatto sui percorsi di corrente,
• problemi secondari nell’elettronica di controllo,
• condizioni di raffreddamento non corrette.

Proprio per questo la sola osservazione di un carico non uniforme delle fasi non è sufficiente. Una diagnostica professionale dovrebbe includere sia la valutazione del modulo IGBT sia del suo ambiente elettrico, di misura e meccanico. Nella pratica di assistenza, i contatti allentati appartengono alle cause di asimmetria di corrente più frequenti di quanto comunemente si presuma, perciò il loro controllo è una fase obbligatoria della valutazione del dispositivo.

Se l’asimmetria aumenta e l’azionamento inizia a funzionare in modo instabile sotto carico, l’ulteriore esercizio può portare all’estensione del danno ad altri elementi, compresi circuiti di controllo, protezioni o altre parti dello stadio di potenza.

Cosa significa l’errore 4210 IGBT overtemperature nell’inverter ABB ACS800?

L’errore 4210 IGBT overtemperature negli azionamenti ABB ACS800 indica più spesso un surriscaldamento prolungato del modulo IGBT o del suo ambiente di lavoro. Non significa sempre la distruzione completa del componente, ma è un segnale molto chiaro che l’azionamento lavora in condizioni che accelerano la degradazione.

Le cause più frequenti di questa condizione sono:

• raffreddamento insufficiente,
• sporcizia nei canali di flusso dell’aria,
• funzionamento ad alta temperatura ambiente,
• sovraccarico dell’azionamento,
• peggioramento della conduzione termica all’interno del modulo,
• usura dei collegamenti interni del modulo.

Dal punto di vista della manutenzione, è un errore che non conviene ignorare. Il surriscaldamento prolungato riduce la vita utile dei semiconduttori, peggiora la stabilità dei parametri e aumenta il rischio che un semplice allarme di temperatura si trasformi in un cortocircuito o in un’interruzione del circuito. In quel caso la riparazione dell’inverter ABB ACS800 diventa di solito più estesa e più costosa.

Quali condizioni di lavoro accelerano l’usura dei moduli IGBT?

La durata dei moduli IGBT è fortemente collegata alle condizioni ambientali e al profilo di lavoro dell’azionamento. Nella pratica, i rischi maggiori sono:

• alta temperatura ambiente, soprattutto intorno a circa 50°C,
• elevata umidità, anche nella zona di circa 95%,
• gas corrosivi nell’ambiente di lavoro,
• variazioni cicliche di temperatura, che causano sollecitazioni termomeccaniche,
• funzionamento fuori dal campo dei parametri nominali,
• sovraccarichi ricorrenti e condizioni di esercizio selezionate in modo non corretto.

Un ambiente di questo tipo favorisce la corrosione, l’indebolimento dei collegamenti interni, la degradazione meccanica della struttura del modulo e il peggioramento della dissipazione del calore. Dal punto di vista dell’assistenza è importante non solo eliminare il guasto, ma anche rispondere alla domanda perché il modulo IGBT si è danneggiato. Senza questa analisi, anche una riparazione eseguita correttamente potrebbe non risolvere il problema a lungo.

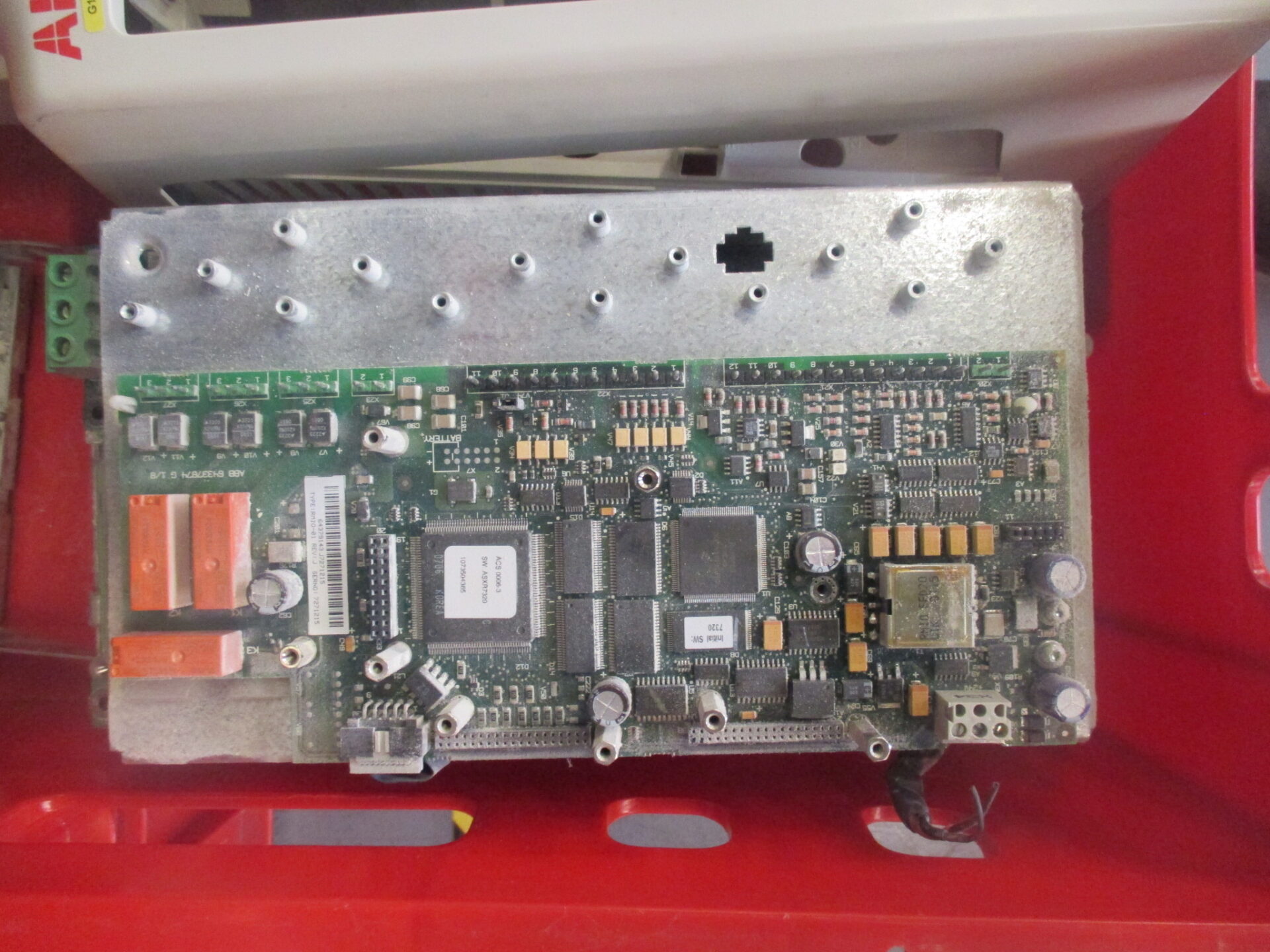

Come si svolge la diagnostica e cosa fare dopo con un convertitore ABB danneggiato?

Una diagnostica efficace di un convertitore ABB non consiste nella sostituzione alla cieca dei componenti. L’obiettivo è stabilire se la fonte del problema sia il modulo IGBT, il sensore di corrente, il sistema di collegamenti, le condizioni di lavoro oppure una combinazione di più fattori contemporaneamente. Questo è particolarmente importante nel caso di dispositivi come moduli di azionamento ACS800, dove il guasto di una zona può rapidamente tradursi in ulteriori danni.

Come distinguere un guasto del modulo IGBT da un danno del sensore di corrente o da collegamenti allentati?

Questa è una delle fasi più importanti dell’intero processo. Sia un modulo IGBT danneggiato sia un sensore di corrente che funziona in modo errato possono causare distorsioni simili dei segnali di corrente. Dal punto di vista dell’assistenza, quindi, non ci si può basare esclusivamente su un solo sintomo.

Nella pratica diagnostica si considerano, tra l’altro:

• il carattere dell’asimmetria di corrente,
• il comportamento dell’azionamento a diversi livelli di carico,
• l’analisi delle tensioni concatenate e di fase,
• lo stato dei collegamenti a vite, delle barre e dei morsetti,
• la reazione delle protezioni dell’inverter,
• tracce di surriscaldamento, scolorimenti o degradazione degli elementi di potenza.

Nella diagnostica più avanzata è importante anche l’analisi degli scostamenti delle tensioni concatenate e di fase. Alcuni tipi di guasto, per esempio un’interruzione in un transistor specifico, possono generare una configurazione caratteristica di scostamenti di tensione, facilitando la localizzazione dell’elemento difettoso. È un’osservazione preziosa dal punto di vista della pratica di assistenza, perché permette di ridurre il tempo di diagnosi e limitare il rischio di sostituire erroneamente sottogruppi funzionanti.

Vale la pena ricordare che i guasti di tipo interruzione del circuito sono particolarmente pericolosi. Non sempre vengono rilevati efficacemente dalle protezioni standard dell’inverter, e nonostante ciò possono portare a ulteriori danni in altre parti del sistema.

Chiama: +48 717 500 983

Com’è strutturata passo dopo passo la diagnostica professionale di un inverter ABB ACS800?

Una diagnostica professionale dell’inverter ABB dovrebbe seguire un percorso ordinato. Nella pratica comprende più spesso:

• Verifica dei sintomi segnalati dall’utente
  Analisi del fatto che il problema si presenti costantemente, solo sotto carico, dopo il riscaldamento, all’avvio o con determinati parametri di lavoro.
• Lettura degli errori e della cronologia di lavoro dell’azionamento
  Sono importanti gli allarmi termici, di sovraccarico, gli errori legati alla corrente e all’instabilità delle fasi.
• Controllo visivo e meccanico
  Verifica dello stato dei collegamenti, delle tracce di surriscaldamento, dello sporco, dei danni al raffreddamento e dei segni di corrosione.
• Misure elettriche nell’area dello stadio di potenza
  Valutazione del comportamento delle fasi, dei percorsi di corrente, dei sensori e degli elementi che collaborano con il modulo IGBT.
• Differenziazione della causa
  Separazione del guasto del modulo IGBT dal problema con il sensore di corrente, i collegamenti o l’elettronica di controllo.
• Valutazione dell’entità dei danni
  Determinazione se il guasto riguarda una singola area o se ha già causato danni secondari.
• Scelta della raccomandazione di assistenza
  Decisione se la soluzione migliore sia la riparazione del convertitore di frequenza ABB ACS800, la rigenerazione, la sostituzione del modulo, il servizio di scambio o la modernizzazione.

Per il reparto manutenzione, la cosa più importante è che una diagnostica ben eseguita riduce il tempo di ritorno della macchina al lavoro e permette di pianificare il budget in modo più consapevole. Invece di agire in modo reattivo, si può valutare se il guasto attuale sia un incidente isolato o un segnale di usura più profonda dell’intero sistema.

Quando scegliere la riparazione, la rigenerazione, la sostituzione o la modernizzazione di un azionamento ABB ACS800?

Non ogni guasto significa la stessa cosa e non ogni guasto richiede la stessa azione di assistenza.

Riparazione ABB ACS800

La riparazione ACS800 è una buona scelta quando il danno può essere eliminato efficacemente senza un intervento economicamente ingiustificato sull’intero sistema. È particolarmente adatta quando il resto del dispositivo è in buone condizioni e il cliente ha bisogno di ripristinare rapidamente l’efficienza operativa.

Rigenerazione ABB ACS800

La rigenerazione ABB ACS800 ha senso quando, oltre alla sola eliminazione del guasto, vale la pena ripristinare l’affidabilità delle aree critiche del dispositivo. Questo approccio è vantaggioso per azionamenti utilizzati da anni, nei quali sono già visibili tracce di invecchiamento, ma il cui ulteriore utilizzo è ancora giustificato dal punto di vista aziendale.

Sostituzione ABB ACS800

La sostituzione ABB ACS800 può essere necessaria in caso di danni estesi al modulo di potenza, gravi danni secondari oppure quando il costo di ripristino del dispositivo a un funzionamento sicuro sarebbe sproporzionato rispetto al risultato. È però importante ricordare che una semplice sostituzione senza analisi della causa radice può portare alla ripetizione del guasto.

Modernizzazione ABB ACS800

La modernizzazione ABB ACS800 è particolarmente razionale quando un vecchio inverter ABB ACS800 lavora già al limite delle esigenze dello stabilimento e il cliente vuole ridurre il rischio di ulteriori fermi, migliorare la disponibilità dei ricambi o uniformare gli standard tecnici del parco macchine. Questa soluzione vale la pena considerarla anche quando i guasti iniziano a ripetersi e ogni successivo arresto della linea genera un costo elevato di produzione persa.

Nella pratica, la decisione migliore si prende dopo una valutazione affidabile: dello stato dell’azionamento, dell’importanza della macchina per la produzione, della disponibilità dei ricambi, del tempo di fermo ammissibile e del costo alternativo per lo stabilimento.

Perché una reazione rapida riduce il costo del fermo macchina e il rischio di danni secondari?

Nel caso dei sistemi di potenza, il rinvio dell’intervento molto spesso aumenta l’entità del danno. Se moduli IGBT danneggiati causano asimmetria, surriscaldamento o funzionamento instabile delle fasi, l’ulteriore esercizio può portare al danneggiamento di altri elementi dell’azionamento. Ciò significa un fermo più lungo, costi di assistenza più elevati, maggiore imprevedibilità del processo e un rischio reale per la continuità della produzione.

Per gli stabilimenti industriali, qui sono fondamentali quattro aspetti:

• tempo – quanto più rapidamente viene rilevata la causa, tanto maggiore è la possibilità di limitare l’entità dei danni,
• costo – una riparazione eseguita sufficientemente presto può essere più economica dell’eliminazione delle conseguenze secondarie,
• sicurezza – uno stadio di potenza instabile aumenta il rischio di comportamento imprevedibile della macchina,
• pianificazione – una diagnosi corretta permette di scegliere la variante migliore: riparazione, rigenerazione, sostituzione, acquisto del dispositivo danneggiato o modernizzazione.

Se nello stabilimento compaiono sintomi che indicano un guasto IGBT, conviene non limitarsi alla cancellazione degli allarmi e al riavvio del dispositivo. È molto più sicuro eseguire una valutazione tecnica completa e prendere una decisione in base allo stato reale dell’azionamento.

Nel caso delle unità ABB più datate, vale anche la pena guardare più ampiamente all’intero sistema. A volte la soluzione più conveniente non è solo la riparazione dell’inverter ABB, ma anche il controllo degli elementi collegati, come il sistema di raffreddamento, l’elettronica di controllo, i collegamenti di potenza, la comunicazione industriale oppure i motori e le protezioni cooperanti. Questo approccio riduce il rischio di ricomparsa del problema e migliora la prevedibilità dell’esercizio.

Se sospetti un danneggiamento del modulo IGBT in un dispositivo ABB ACS800, la soluzione migliore è una diagnostica rapida e la scelta del percorso d’azione corretto. A seconda dello stato del dispositivo, sono possibili la riparazione dell’inverter ABB ACS800, la rigenerazione, l’assistenza, la modernizzazione e, in alcuni casi, anche l’acquisto dell’apparecchiatura danneggiata o la scelta di una soluzione sostitutiva. In questo modo si può limitare il rischio di fermo e riportare l’azionamento al lavoro in sicurezza.

Hai bisogno di supporto per un dispositivo ABB? Contatta il nostro servizio assistenza se vuoi diagnosticare un guasto, ricevere una valutazione della riparazione, verificare la convenienza della rigenerazione o pianificare la modernizzazione dell’azionamento.

Segnala al servizio RGB la richiesta di riparazione dell’inverter ABB ACS800 tramite il modulo -> segnala la riparazione

Chiama: +48 717 500 983

Bibliografia:

• [1] Z. Li, P. Wheeler, A. Watson, A. Costabeber, B. Wang, Y. Ren, “A Fast Diagnosis Method for Both IGBT Faults and Current Sensor Faults in Grid-Tied Three-Phase Inverters With Two Current Sensors”, IEEE Transactions on Power Electronics, vol. 35, no. 5, pp. 5267-5278, 05.2020, doi: 10.1109/TPEL.2019.2946692. [Online].
  https://ieeexplore.ieee.org/document/8864023 [accesso: 02.04.2026]
• [2] J. Silén, “Troubleshooting Current Unbalance Faults in the Drives Service Testing Area”, Metropolia University of Applied Sciences, 05.2022. [Online]. https://www.theseus.fi/bitstream/handle/10024/750759/Silen_Juho.pdf;jsessionid=9F2EF7DDADF277531A7FC0ABDD278AAD?sequence=2 [accesso: 02.04.2026]
