Come diagnosticare e riparare KCP2-00-130-547 KUKA KR C2? Servizio teach pendant KUKA per robot industriale

La diagnostica e la riparazione di KCP2 00-130-547 KUKA KR C2 consiste nel controllo del display LCD, della retroilluminazione, del cavo di comunicazione, della scheda digitale, della tastiera a membrana, del joystick e dei circuiti di sicurezza E STOP e deadman switch. Un servizio professionale di teach pendant dovrebbe concludersi con un test del pannello su un controller KUKA KR C2, perché solo così è possibile confermare che il programmatore manuale comunica correttamente con il robot industriale e non provoca il blocco della postazione.

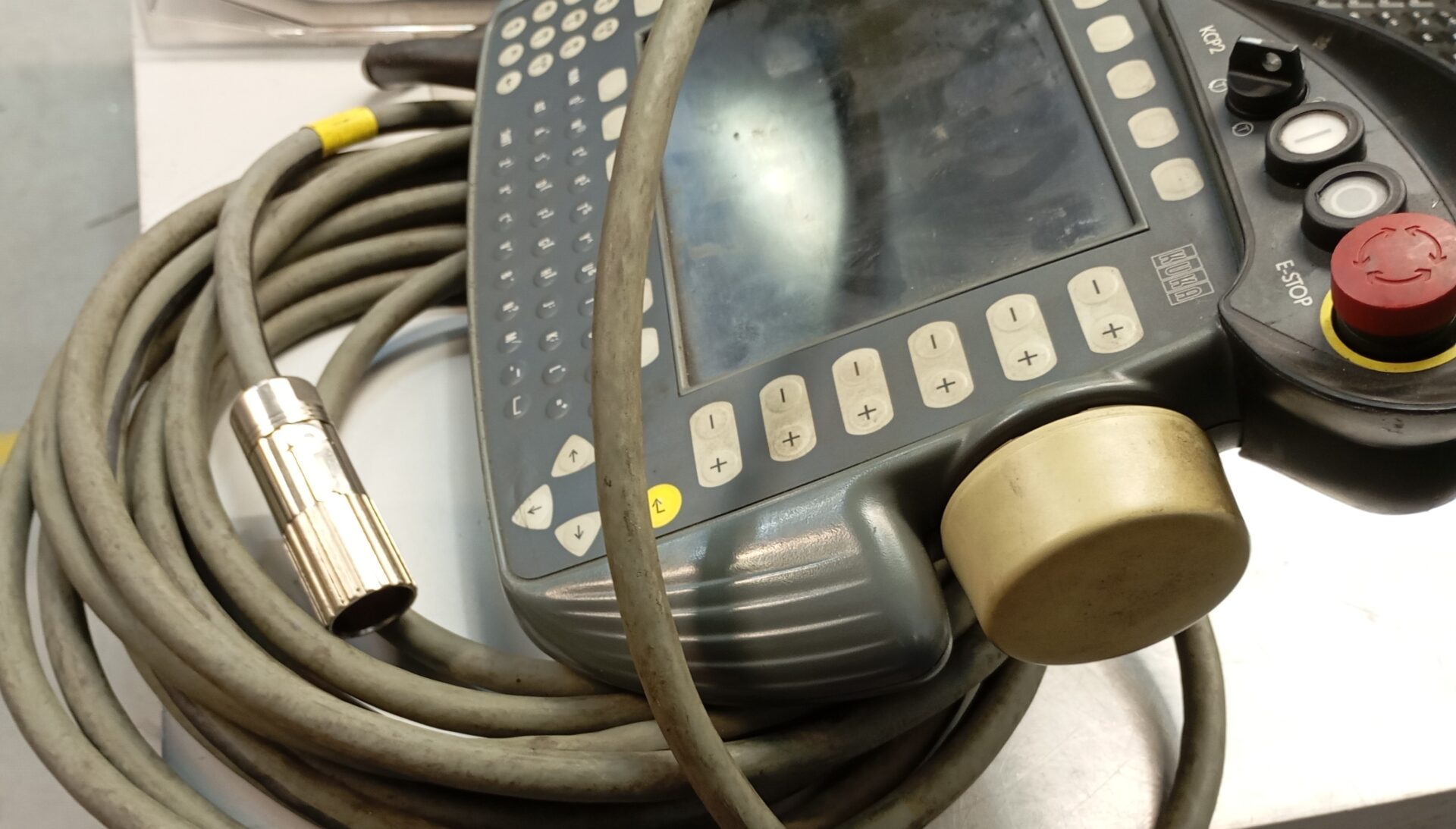

KUKA KCP2 00-130-547 è uno degli elementi chiave del sistema KR C2. Per l’operatore è l’interfaccia di lavoro con il robot, per il tecnico di automazione è uno strumento per programmare le traiettorie di movimento, mentre per la manutenzione è un componente il cui guasto può fermare l’intera postazione produttiva robotizzata. Per questo motivo un teach pendant danneggiato non dovrebbe essere trattato come un normale pannello operatore. Questo dispositivo combina funzioni di comunicazione, comando, gestione e sicurezza.

Nella pratica industriale, i guasti dei pannelli KUKA KCP2 si verificano più spesso dove il robot lavora in un ambiente difficile: saldatura, saldatura a punti, pallettizzazione, trasporto di componenti, asservimento macchine o celle produttive ad alta intensità di lavoro. Il teach pendant viene trasportato, appoggiato, collegato, attorcigliato insieme al cavo e utilizzato con i guanti. Questo provoca usura meccanica, sollecitazioni dei cavi, danni ai pulsanti, crepe del display e guasti elettronici.

Se il pannello non si avvia, non visualizza l’immagine, ha lo schermo incrinato, non risponde ai pulsanti o blocca il circuito di sicurezza, vale la pena richiedere una diagnostica del teach pendant prima di decidere l’acquisto di un nuovo dispositivo. In molti casi è possibile eseguire una riparazione KCP2 00-130-547 efficace, con rigenerazione del cavo, sostituzione dell’LCD, riparazione della scheda principale o ripristino dell’efficienza degli elementi di comando.

Se il teach pendant non si avvia, non visualizza l’immagine o blocca il funzionamento del robot, richiedi una diagnostica prima di acquistare un nuovo dispositivo. La riparazione KCP2 00-130-547 può ridurre il fermo macchina e limitare il costo di ripristino della postazione.

Chiama: +48 717 500 983

KCP2 00-130-547 KUKA KR C2: quali sintomi indicano un teach pendant danneggiato?

Che cos’è un teach pendant KUKA KCP2 e perché il suo guasto ferma il robot?

Un teach pendant per robot industriale KUKA è un programmatore manuale che consente di gestire, programmare, testare e controllare il robot. Nel modello KCP2 00-130-547 KUKA KR C2 l’operatore utilizza il display, la tastiera a membrana, i tasti funzione, il joystick e gli elementi di sicurezza. Il pannello comunica con l’armadio di controllo KR C2 tramite un cavo multipolare che trasmette segnali di comando, comunicazione e alimentazione.

Un guasto di questo pannello può significare:

• impossibilità di avviare il robot in modalità manuale,
• mancato accesso al programma e alle impostazioni della postazione,
• impossibilità di insegnare i punti di movimento,
• arresto del ciclo tecnologico,
• attivazione di errori di sicurezza,
• impossibilità di cancellare gli allarmi o eseguire la diagnostica dal livello operatore.

Per questo motivo il servizio teach pendant dovrebbe comprendere non solo la sostituzione degli elementi visibilmente danneggiati, ma anche il controllo dell’intero percorso di comunicazione, alimentazione, comando e sicurezza. Il semplice ripristino dell’immagine sullo schermo non significa sempre che il pannello sia pronto per lavorare sulla linea produttiva.

Assenza di immagine nel KCP2: il problema è la matrice LCD, il cavo, la retroilluminazione o la scheda principale?

Uno dei sintomi più frequenti segnalati al servizio è l’assenza di immagine dopo l’avvio del pannello KUKA KCP2. Per l’utente il problema appare simile: lo schermo resta nero, il pannello non reagisce correttamente oppure l’immagine compare solo per un momento. Dal punto di vista tecnico le cause possono essere diverse e ognuna richiede un approccio diagnostico differente.

Le fonti più comuni del problema dell’immagine sono:

• danneggiamento della retroilluminazione, che fa sì che la matrice possa funzionare, ma l’immagine non sia visibile,
• danneggiamento della matrice LCD, soprattutto dopo un urto, una caduta o una pressione sulla parte frontale del pannello,
• interruzione nel cavo di comunicazione, che interrompe l’alimentazione o i segnali necessari al funzionamento del pannello,
• danneggiamento delle flat cable di segnale che collegano l’LCD all’elettronica,
• guasto del modulo LVDS responsabile della trasmissione dei dati immagine,
• danneggiamento del processore grafico o della scheda digitale, che richiede una riparazione elettronica a livello di componenti.

Nel modello KCP2, il problema dell’assenza di immagine è molto spesso legato all’usura del cavo. Il cavo viene costantemente piegato, attorcigliato e sollecitato nelle zone di scarico della trazione. Con il tempo possono comparire microfratture nei conduttori di segnale o alimentazione. Il risultato può essere una perdita intermittente dell’immagine, mancata reazione del pannello, avvio instabile o perdita completa della comunicazione con KR C2.

Matrice LCD danneggiata, linee morte e crepe del vetro: quando è necessaria la sostituzione?

La matrice LCD nel pannello KCP2 00-130-547 è un elemento sensibile agli urti e alle sollecitazioni. La caduta del programmatore, un urto accidentale con un utensile, lo schiacciamento del pannello o una forte pressione sulla parte frontale possono causare la rottura del vetro, linee morte o perdita di leggibilità dello schermo.

I sintomi di danneggiamento dell’LCD includono tra l’altro:

• crepe visibili sotto il vetro o sulla superficie del display,
• macchie nere, scolorimenti o effetto di fuoriuscita della matrice,
• linee verticali o orizzontali sullo schermo,
• sfarfallio dell’immagine,
• immagine visibile solo da una determinata angolazione,
• assenza di retroilluminazione nonostante il funzionamento dell’elettronica del pannello.

La sostituzione autonoma dell’LCD in un teach pendant KUKA è rischiosa. Richiede uno smontaggio preciso dell’involucro, lo scollegamento di delicate flat cable di segnale e il lavoro vicino ai connettori sulla scheda principale. Una pressione eccessiva, un errato sollevamento del connettore o un danno accidentale alle piste può aumentare il costo della riparazione successiva. Per questo motivo la riparazione di pannelli teach pendant deve essere eseguita da un servizio con esperienza nell’elettronica industriale e nei pannelli KUKA.

Problemi con tastiera a membrana, joystick e pulsanti operatore

Il secondo grande gruppo di guasti nei dispositivi KUKA riguarda lo strato di inserimento dati. In uno stabilimento produttivo, il pannello viene spesso utilizzato con i guanti, in un ambiente polveroso, oleoso o esposto a schizzi tecnologici. La tastiera a membrana, i pulsanti funzione e il joystick 6D lavorano in cicli ripetitivi, perciò con il tempo si verifica una degradazione meccanica dei contatti e delle superfici operative.

I sintomi tipici di questo tipo di guasto sono la mancata risposta di alcuni pulsanti, la necessità di premere i tasti con molta forza, reazioni doppie o casuali a una singola pressione, un pulsante permanentemente in corto, funzionamento irregolare del joystick 6D, problemi con il movimento preciso del robot in modalità manuale oppure membrana frontale danneggiata, scollata o crepata.

La rigenerazione professionale KUKA consiste nella rimozione della membrana usurata, nella pulizia accurata del frontale dell’involucro dai residui di adesivo tecnico e nel montaggio di un nuovo strato di mascherina insieme alla tastiera. È importante mantenere la pulizia durante il montaggio, perché bolle d’aria, polvere o impurità sotto la membrana possono ridurre la durata della riparazione e peggiorare il comfort di lavoro dell’operatore.

E STOP e deadman switch: perché un guasto del circuito di sicurezza blocca KR C2?

KCP2 00-130-547 integra elementi di sicurezza che influiscono direttamente sulla possibilità di lavoro del robot. I più importanti sono il pulsante di arresto di emergenza E STOP a doppio canale e i pulsanti di abilitazione, cioè il deadman switch. Un guasto di questi componenti o del loro cablaggio può causare l’apertura del circuito di sicurezza e l’arresto del sistema KR C2.

In pratica significa che anche se lo schermo funziona e il pannello si avvia correttamente, il robot può rimanere bloccato a causa di un problema nel circuito di sicurezza. Per questo motivo la diagnostica non può limitarsi al controllo del display e della tastiera.

In caso di problemi con E STOP o deadman switch è necessario controllare la continuità dei circuiti di sicurezza, lo stato dei contatti del pulsante di arresto di emergenza, il funzionamento di entrambi i canali di sicurezza, la resistenza di isolamento, lo stato del cavo e dei connettori, eventuali cortocircuiti tra canali e la reazione del controller KR C2 dopo il collegamento del pannello.

Se il teach pendant blocca il robot o provoca un errore di sicurezza, non conviene bypassare i sistemi di protezione né avviare la postazione con scorciatoie. Azioni di questo tipo possono creare un rischio reale per l’operatore, il tecnico di servizio e la macchina. La soluzione più sicura è un servizio professionale dei programmatori manuali e il controllo dei circuiti di sicurezza in conformità alla funzione del dispositivo.

Come si svolge la diagnostica professionale e la riparazione di un teach pendant KUKA?

Prima fase: valutazione preliminare dei danni e colloquio con la manutenzione

La diagnostica professionale di un teach pendant inizia con la raccolta di informazioni sui sintomi e sulle condizioni di lavoro del pannello. Per il servizio è importante non solo sapere che il dispositivo non funziona, ma anche quando si è verificato il guasto, se il problema è aumentato gradualmente e se il pannello è già stato riparato in precedenza.

Al momento della richiesta vale la pena indicare la denominazione completa del dispositivo, ad esempio KCP2 00-130-547 KUKA KR C2, la descrizione del sintomo del guasto, informazioni su un’eventuale caduta o urto del pannello, il tipo di problema e i dati sugli errori segnalati dal robot. È particolarmente importante indicare se il problema riguarda l’immagine, la tastiera, il cavo, il connettore, E STOP, deadman switch, la comunicazione o il circuito di sicurezza.

Il colloquio tecnico consente di restringere più rapidamente la causa del guasto e pianificare la diagnostica. Un pannello dopo una caduta viene analizzato diversamente da un dispositivo con cavo danneggiato, e diversamente ancora da un KCP2 che si avvia, ma blocca il circuito di sicurezza nell’armadio KR C2.

Chiama: +48 717 500 983

Seconda fase: misure del cavo, dell’alimentazione, della continuità e dei circuiti di sicurezza

Dopo la valutazione visiva vengono eseguite misure elettriche. Nel caso dei pannelli KUKA KCP2, il cavo di comunicazione è particolarmente importante. È un elemento intensamente utilizzato, soggetto a piegature, torsioni e sollecitazioni. Le microfratture dei conduttori possono causare guasti difficili da rilevare senza misure accurate.

Il servizio controlla la continuità dei conduttori del cavo, lo stato dell’alimentazione del pannello, la qualità dei collegamenti nei connettori, le interruzioni che compaiono durante il movimento del cavo, la resistenza di isolamento, la continuità dei circuiti E STOP, il funzionamento dei pulsanti di abilitazione deadman switch e la possibilità di cortocircuiti tra canali nei circuiti di sicurezza.

Questa fase è fondamentale, perché la sola sostituzione della matrice LCD non risolverà il problema se la causa dell’assenza di immagine è un’interruzione nel cavo di alimentazione o di segnale. Allo stesso modo, la riparazione della tastiera non ripristinerà il lavoro del robot se il controller KR C2 continua a rilevare l’apertura del circuito di sicurezza.

Terza fase: diagnostica di LCD, retroilluminazione, KVGA e scheda digitale

La fase successiva è l’analisi del percorso dell’immagine. A seconda del sintomo, il servizio controlla la matrice LCD, la retroilluminazione CCFL, le flat cable di segnale, i connettori, il modulo KVGA e l’elettronica responsabile della generazione e trasmissione dell’immagine. In caso di guasti più avanzati può essere necessaria la diagnostica della scheda digitale.

Sintomo	Possibile causa	Intervento di servizio
Assenza di immagine dopo l’avvio	retroilluminazione danneggiata, interruzione nel cavo, guasto KVGA o della scheda digitale	misure di alimentazione, test LCD, diagnostica del cavo e dell’elettronica
Immagine molto poco visibile	guasto della retroilluminazione CCFL	verifica del percorso di retroilluminazione e sostituzione degli elementi danneggiati
Linee sullo schermo	danneggiamento dell’LCD, della flat cable o della trasmissione immagine	test della matrice, controllo dei connettori e del percorso LVDS
Perdita intermittente dell’immagine	microfratture del cavo, connettore allentato, problema elettronico	test sotto carico, misure durante il movimento del cavo, controllo della scheda

Proprio in questa fase emergono guasti invisibili durante una normale valutazione visiva. Il pannello può apparire corretto dall’esterno, ma avere collegamenti danneggiati, alimentazione instabile, interruzione nel percorso dell’immagine o guasto di elementi SMD/BGA sulla scheda.

Quarta fase: riparazione elettronica, sostituzione dei componenti e rigenerazione del pannello

Dopo aver confermato la causa del guasto, si può procedere alla riparazione. L’ambito dei lavori dipende dal risultato della diagnostica. Nel caso di KCP2 00-130-547 vengono eseguite più spesso riparazioni meccaniche, elettroniche e test funzionali sul robot, che ripristinano l’efficienza del pannello senza la necessità di sostituire l’intero dispositivo.

Un ambito tipico dei lavori può comprendere la sostituzione della matrice LCD, la riparazione o sostituzione della retroilluminazione, la sostituzione del cavo di comunicazione, la riparazione della scheda principale o della scheda digitale a livello di componenti, la riparazione del percorso LVDS, la sostituzione o rigenerazione della tastiera a membrana, la rigenerazione del joystick 6D, la sostituzione dei pulsanti danneggiati, il controllo e la riparazione di E STOP, il controllo dei pulsanti deadman switch e la pulizia dell’interno del pannello da contaminazioni tecniche.

La riparazione dei teach pendant richiede esperienza nell’elettronica industriale e la disponibilità di un magazzino ben fornito di ricambi di alta qualità, perché in un unico dispositivo sono presenti elementi meccanici, elettronici, di comunicazione e di sicurezza. Un intervento non corretto può causare danni a flat cable, piste, connettori o alla scheda principale, aumentando il costo della rigenerazione successiva.

Hai un teach pendant KUKA danneggiato? Richiedi una diagnostica prima di decidere l’acquisto di un nuovo pannello. In molti casi la riparazione KCP2 00-130-547 consente di riportare il robot in servizio più rapidamente e a costi inferiori.

Quinta fase: test dopo la riparazione sul controller KUKA KR C2

L’ultima fase della riparazione dovrebbe essere un test funzionale. Nel caso dei pannelli KUKA non basta verificare se lo schermo si accende e se i pulsanti reagiscono. Il dispositivo deve essere controllato in condizioni il più possibile simili al lavoro con il robot, cioè con un controller KR C2.

Il test dopo la riparazione comprende l’avvio del pannello, il controllo dell’immagine e della retroilluminazione, la verifica della risposta della tastiera a membrana, il test del joystick 6D, la verifica di E STOP, il controllo del deadman switch, la verifica della comunicazione con KR C2, il controllo della stabilità di lavoro dopo il movimento del cavo e la valutazione del corretto funzionamento dopo il rimontaggio dell’involucro.

Solo un test di questo tipo dà la certezza che il teach pendant per robot industriale KUKA sia pronto per tornare sulla linea produttiva. Per il reparto manutenzione questo ha un’importanza pratica, perché il pannello dopo la riparazione non dovrebbe generare un altro fermo non pianificato.

Quando conviene riparare KCP2 00-130-547 invece di sostituire l’intero pannello?

La riparazione KCP2 00-130-547 è particolarmente conveniente quando il danno riguarda la matrice LCD, il cavo, la tastiera a membrana, il joystick, il connettore, la retroilluminazione o componenti elettronici specifici. In questi casi la rigenerazione può ripristinare la piena funzionalità del pannello senza la necessità di acquistare un programmatore completo.

Vale la pena considerare la riparazione soprattutto quando il pannello è compatibile con il sistema KR C2 esistente, il guasto è comparso dopo una caduta, un urto o un danno al cavo, il dispositivo funziona parzialmente ma presenta problemi di immagine o di pulsanti, il robot è fermo e conta il tempo di ripristino del lavoro, un pannello nuovo o sostitutivo è difficilmente disponibile e l’azienda vuole limitare il costo della riparazione della postazione senza perdere la compatibilità con l’armadio KR C2 esistente.

La sostituzione dell’intero pannello può essere necessaria in caso di danni meccanici molto estesi, grave distruzione della scheda o impossibilità di ripristinare in sicurezza i circuiti di sicurezza. Nella maggior parte dei casi tipici, però, il servizio dei pannelli operatore inizia dalla diagnostica, perché solo essa mostra l’effettiva entità dei danni.

Come preparare un pannello KUKA per una richiesta di servizio?

Per accelerare il preventivo e la diagnostica, è utile preparare le informazioni di base sul dispositivo. Più precisa è la descrizione del problema, più rapidamente il servizio può determinare la probabile causa del guasto e pianificare la riparazione.

Al momento della richiesta prepara il modello del pannello, ad esempio KUKA KCP2 00-130-547, l’informazione che il pannello lavora con il sistema KUKA KR C2, la descrizione del sintomo, foto del frontale, del retro, del cavo e del connettore, informazioni su un’eventuale caduta o infiltrazione di liquido, dati sugli errori di sicurezza segnalati dal robot e il termine previsto per l’esecuzione della riparazione.

RGB Elektronika esegue servizio teach pendant, riparazione di pannelli teach pendant, servizio di pannelli operatore e servizio di programmatori manuali utilizzati nell’automazione industriale. Nel caso dei pannelli KUKA KCP2 sono possibili diagnostica, riparazione elettronica, rigenerazione degli elementi di comando, sostituzione del cavo e test funzionali dopo la riparazione.

Un teach pendant KUKA KCP2 00-130-547 danneggiato non significa sempre la necessità di sostituire l’intero pannello. Se la causa è l’LCD, il cavo, la membrana, il joystick, la retroilluminazione, l’LVDS, E STOP o l’elettronica della scheda, una riparazione professionale può ripristinare l’efficienza del dispositivo e ridurre il fermo del robot industriale.

Dispositivo sostitutivo durante la riparazione, ovvero come minimizzare i tempi di fermo?

Sappiamo che in un moderno stabilimento produttivo ogni ora di fermo di un robot KUKA genera perdite finanziarie misurabili. Per rispondere alle esigenze dei nostri clienti, RGB Elektronika offre un servizio unico di noleggio di un pannello KCP2 00-130-547 funzionante per il periodo del processo di servizio. Disponiamo di un’ampia flotta di programmatori sostitutivi pronti all’uso, dedicati ai controllori KR C2, che mettiamo a disposizione in modalità immediata. Grazie a questo, la tua postazione robotizzata può continuare il processo produttivo senza inutili ritardi, mentre i nostri specialisti ripristinano il tuo teach pendant originale alla piena efficienza di fabbrica.
