Come correggere gli errori 402 e 403 nel drive MECOS TRAXLER IMC15? Codici di errore 13000405 e 13000406 in MECOS

La riparazione del Mecos IMC15 dopo la comparsa degli errori 402 e 403 dovrebbe iniziare dalla diagnostica del circuito di uscita dell’inverter, dei cavi motore, degli avvolgimenti e del sistema di misura della corrente. Questi codici indicano l’assenza della corrente prevista in una delle fasi di uscita del drive, perciò il dispositivo blocca il funzionamento per proteggere il motore, i cuscinetti magnetici attivi e il sistema ad alta velocità da ulteriori danni.

Nella pratica, gli errori del controller Mecos possono comparire quando la turbina non si avvia, il risonatore laser non funziona, l’inverter della turbina interrompe l’avviamento oppure il sistema segnala assenza di fase in uscita dal Mecos IMC15. In questi casi non basta cancellare l’allarme. È necessario stabilire se il problema riguarda il motore, il cavo, i morsetti, il modulo IGBT, i driver di gate o il circuito di misura della corrente.

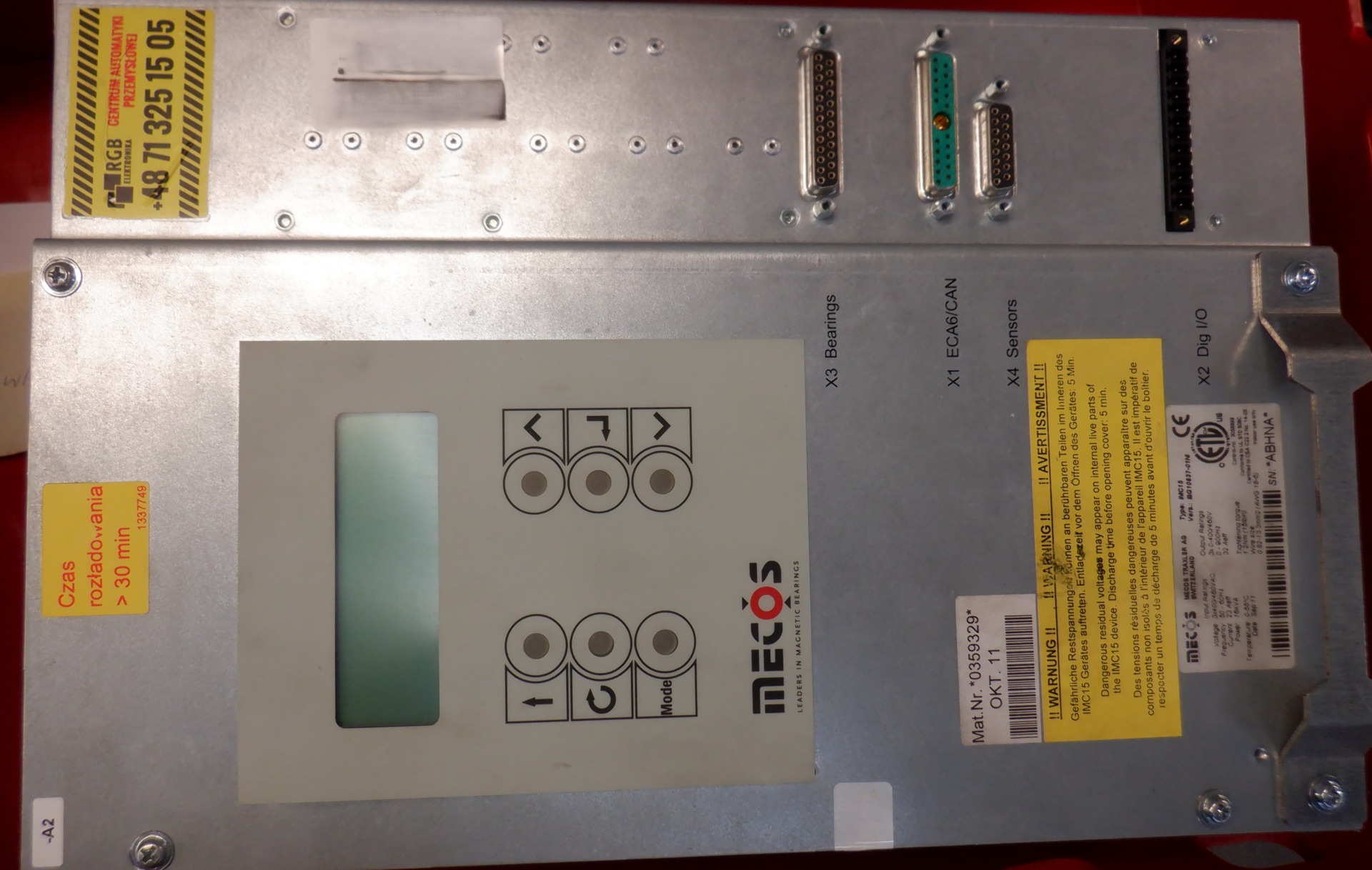

MECOS TRAXLER IMC15 è un controller integrato per cuscinetti magnetici attivi e motore, utilizzato in applicazioni ad alta velocità particolarmente esigenti. Combina la funzione di controllore AMB e di inverter per motori elettrici sincroni fino a 15 kW. Il dispositivo lavora con alimentazione trifase 400-460 V AC ±10%, alla frequenza di 50-60 Hz, e il suo stadio di potenza può generare una frequenza di uscita fino a 900 Hz. Questi parametri fanno sì che la diagnostica del Mecos IMC15 richieda esperienza sia nell’elettronica di potenza sia nei sistemi di azionamento industriali.

Hai un errore 402 o 403 nel MECOS TRAXLER IMC15? Non riavviare ripetutamente il drive senza diagnostica. Contatta l’assistenza e fai controllare il controller prima che si danneggino lo stadio di potenza, il motore o gli elementi del risonatore laser.

Chiama: +48 717 500 983

Errori 402 e 403 nel MECOS TRAXLER IMC15 – cosa significano e quali sintomi provocano?

Errore 402 Mecos IMC15 – assenza di corrente nella prima fase di uscita

L’errore 402 Mecos IMC15, descritto come DrPh1NoCur, indica l’assenza di flusso di corrente nella prima fase di uscita del drive. In pratica significa che il controller non ha registrato la corrente prevista in una delle fasi del motore dopo il comando dello stadio di potenza dell’inverter.

Molto spesso questo sintomo è legato a un’interruzione nel circuito di fase, a un cavo danneggiato, a un collegamento incerto sul morsetto, a un avvolgimento motore guasto oppure a un’anomalia dello stadio di potenza interno. A seconda della configurazione della macchina, l’errore può manifestarsi come mancato avvio della turbina, arresto dell’avviamento o errore del risonatore laser.

Errore 403 Mecos IMC15 – problema con la fase di misura successiva

L’errore 403 Mecos IMC15 è un messaggio analogo relativo alla fase di misura successiva. Significa che il sistema di controllo non ha rilevato un flusso di corrente corretto nella fase di uscita successiva dell’inverter.

Se gli errori 402 e 403 si presentano insieme o in modo alternato, bisogna sospettare un problema di continuità del circuito di uscita, un guasto del modulo IGBT, un’anomalia nei circuiti di comando gate oppure una lettura errata del sistema di misura della corrente. Il solo messaggio non stabilisce ancora se il guasto riguarda il motore, il cavo o il controller MECOS TRAXLER IMC15, perciò una diagnostica completa è fondamentale.

La turbina non si avvia, il risonatore laser non funziona – sintomi tipici del guasto

Gli errori del drive Mecos nelle applicazioni ad alta velocità spesso vengono segnalati solo quando l’operatore nota un problema sull’intera macchina. Il sintomo non deve essere necessariamente solo un messaggio sul display. In uno stabilimento produttivo il problema può presentarsi così:

• la turbina non si avvia nonostante il comando di start sia corretto,
• il risonatore laser non funziona o non supera la procedura di avvio,
• l’inverter della turbina blocca il funzionamento dopo un breve tentativo di inserzione,
• il controller segnala errore 402 Mecos IMC15 o errore 403 Mecos IMC15,
• il drive entra in stato di emergenza subito dopo il comando dell’uscita,
• la macchina non raggiunge lo stato di prontezza tecnologica, anche se l’alimentazione principale è presente.

Per la manutenzione è importante distinguere rapidamente se il problema riguarda il circuito motore esterno o l’elettronica interna dell’inverter. Da questa decisione dipende se è sufficiente correggere i collegamenti ed eseguire le misure, oppure se sarà necessaria la riparazione del Mecos IMC15 in un centro specializzato.

Se la turbina non si avvia e il controller segnala gli errori 402 o 403, invia il dispositivo in diagnostica. Una rapida conferma della causa consente di evitare la sostituzione inutile di componenti funzionanti e di ridurre il fermo produzione.

Perché l’assenza di fase in uscita dal Mecos IMC15 blocca il funzionamento del drive?

L’assenza di fase in uscita dal Mecos IMC15 è una condizione critica per il controller. Nel momento in cui vengono comandati i transistor IGBT, il microprocessore si aspetta un determinato flusso di corrente attraverso gli avvolgimenti dello statore. Se i trasformatori di corrente, gli shunt di misura o il circuito di misura non registrano questa corrente, il dispositivo attiva la protezione.

Il blocco del funzionamento è necessario perché il lavoro con asimmetria delle correnti potrebbe causare instabilità del drive, sovraccarico degli elementi di potenza, danni al motore o disturbi nel funzionamento dei cuscinetti magnetici attivi. Nelle applicazioni ad alta velocità, come turbine e sistemi di risonatori laser, ignorare questo errore può portare a un guasto molto più costoso della semplice riparazione del controller.

Diagnostica e riparazione Mecos IMC15 dopo errori del controller

Cosa controllare prima di inviare il MECOS TRAXLER IMC15 in assistenza?

La diagnostica del Mecos IMC15 dovrebbe essere eseguita per fasi. Prima bisogna escludere i guasti esterni che possono provocare sintomi identici a quelli di un guasto dell’elettronica di potenza. Solo quando cavi, morsetti e motore sono funzionanti si può passare alla verifica del controller stesso.

Prima di iniziare qualsiasi intervento, è indispensabile scollegare l’alimentazione principale, proteggere il sistema da inserzioni accidentali e attendere il tempo necessario per la scarica dei condensatori del bus DC. Il MECOS TRAXLER IMC15 lavora con circuito intermedio e stadio di potenza, quindi una diagnostica non corretta può essere pericolosa sia per il tecnico sia per il dispositivo.

Controllo dei morsetti, dei cavi e del circuito motore

Il primo passo è il controllo del circuito di corrente esterno. Bisogna controllare i morsetti a vite sulla morsettiera del controller e del motore, lo stato dei contatti, eventuali tracce di surriscaldamento, ossidazione, bruciature o allentamento dei collegamenti. Nelle applicazioni industriali anche un contatto leggermente indebolito può causare un’interruzione sotto carico, non visibile a macchina ferma.

Vale la pena eseguire anche la misura di continuità del cavo motore e verificare che nessuna fase sia interrotta. Se l’errore 402 o l’errore 403 è comparso dopo interventi di manutenzione, spostamento della macchina o sostituzione dei cavi, il controllo della sequenza e della qualità dei collegamenti dovrebbe essere una delle prime attività.

Misura della resistenza degli avvolgimenti e test di isolamento

La fase successiva è la misura della resistenza dei singoli avvolgimenti dello statore del motore. I risultati devono essere simmetrici. Una differenza evidente tra le fasi, un’interruzione dell’avvolgimento o una lettura instabile possono indicare un guasto del motore, della morsettiera o dei collegamenti interni.

Altrettanto importante è il test della resistenza di isolamento. Microfessure dell’isolamento, umidità, scariche locali o danni al cavo possono provocare sintomi simili a un guasto dell’inverter. Se il motore o il cavo sono danneggiati, la sostituzione del solo controller non risolverà il problema e può causare un nuovo danneggiamento del drive.

Quando la causa è un guasto interno al MECOS IMC15?

Se le misure esterne non evidenziano anomalie e il motore e i cavi sono funzionanti, la fonte del guasto va cercata all’interno del MECOS TRAXLER IMC15. In questo caso la diagnostica comprende l’elettronica di potenza, il comando gate e il sistema di misura della corrente.

Un guasto interno può causare una situazione in cui il processore invia il comando di attivazione della fase, ma fisicamente non si verifica il corretto flusso di corrente oppure il sistema di misura interpreta erroneamente il valore come zero. Il risultato è l’errore DrPhNoCur e il blocco del drive.

Modulo IGBT e circuiti di comando gate

Una delle cause interne più comuni è il guasto del modulo a transistor IGBT. Lo stadio di potenza è responsabile della generazione delle forme d’onda di uscita per il motore, quindi il guasto di un ramo può provocare l’assenza di corrente in una fase specifica.

Il problema può riguardare anche i circuiti di comando gate. Il guasto di un driver, di un optoisolatore, dell’alimentazione ausiliaria o di elementi intermedi può impedire la corretta apertura del transistor, anche se la logica di controllo invia un segnale corretto. In questo caso una misura standard dei cavi e del motore non mostrerà la causa, perché il guasto si trova sulla scheda elettronica.

Sistema di misura della corrente e lettura errata del valore zero

Gli errori 402 e 403 possono derivare anche da un guasto del circuito di misura della corrente. Possono danneggiarsi componenti SMD, resistori shunt, amplificatori operazionali, convertitori analogico-digitali o collegamenti nel percorso del segnale. In questo caso il controller può leggere erroneamente assenza di corrente, anche se una parte del circuito di potenza continua a lavorare.

È un aspetto particolarmente importante nella diagnostica, perché il sintomo “assenza di fase” non significa sempre un’interruzione fisica del cavo. Può indicare anche l’assenza di una corretta misura della corrente. Per questo la riparazione del Mecos IMC15 richiede non solo il controllo degli elementi di potenza, ma anche l’analisi dei segnali di misura e dei circuiti di controllo.

Perché vale la pena scaricare la cronologia dei 160 errori prima della riparazione?

MECOS IMC15 dispone di un registro diagnostico esteso, la cui cronologia errori permette di analizzare gli eventi precedenti al guasto. Vale la pena scaricare e analizzare l’intera cronologia, perché il solo errore 402 o 403 può essere la conseguenza di problemi precedenti.

Nella cronologia possono comparire informazioni su oscillazioni della tensione del bus DC, problemi di posizionamento del rotore nei cuscinetti magnetici attivi, surriscaldamento del modulo o stati di avviso precedenti. Questi dati aiutano a stabilire se il guasto è stato improvviso o si è sviluppato gradualmente.

Per l’assistenza è un’informazione preziosa, perché permette di restringere la diagnostica e ridurre il tempo di riparazione. Per il reparto manutenzione significa un rischio minore che lo stesso guasto si ripresenti dopo il riavvio della macchina.

Riparazione o sostituzione del MECOS TRAXLER IMC15 – cosa scegliere in caso di fermo produzione?

In presenza di errori del controller Mecos, la decisione tra riparazione e sostituzione dipende dall’entità del guasto, dalla disponibilità del dispositivo e dal costo del fermo macchina. Se sono danneggiati singoli elementi dello stadio di potenza, i driver di gate o il circuito di misura, la riparazione del Mecos IMC15 spesso è economicamente giustificata.

La sostituzione del dispositivo può essere vantaggiosa quando la produzione deve ripartire immediatamente ed è disponibile a magazzino un MECOS TRAXLER IMC15 funzionante. In molti casi la soluzione migliore è combinare entrambe le strade: rapido riavvio della macchina con un dispositivo sostitutivo e riparazione parallela del controller guasto come sicurezza per il futuro.

Per l’ufficio acquisti sono importanti non solo il prezzo del componente, ma anche la disponibilità, la garanzia, la possibilità di testare il dispositivo e i tempi di consegna. Per la manutenzione è invece essenziale confermare che la causa dell’errore sia stata eliminata, e non semplicemente cancellata dal pannello.

Hai un fermo produzione a causa di un inverter turbina guasto? Contatta l’assistenza per stabilire se sarà più rapida la riparazione del MECOS TRAXLER IMC15, la sostituzione del dispositivo o la diagnostica dell’intero circuito di azionamento.

Assistenza Mecos IMC15 – quando inviare il drive in diagnostica?

Il drive MECOS TRAXLER IMC15 va inviato in assistenza quando gli errori 402 o 403 ricompaiono dopo la cancellazione, la turbina non si avvia, il risonatore laser non funziona e le misure esterne non indicano una causa chiara. Un segnale d’allarme è anche la situazione in cui l’errore compare immediatamente dopo il tentativo di avvio o dopo un breve periodo di lavoro sotto carico.

Un’assistenza professionale per Mecos IMC15 dovrebbe includere l’analisi della cronologia errori, la diagnostica dello stadio di potenza, il controllo del modulo IGBT, la verifica dei driver di gate, la misura dei circuiti ausiliari e la verifica del circuito di misura della corrente. Solo dopo questo processo è possibile determinare in modo affidabile l’ambito della riparazione e il rischio di un nuovo guasto.

Non rischiare un nuovo arresto della macchina. Se il MECOS TRAXLER IMC15 segnala errore 402, errore 403, codici 13000405 o 13000406, richiedi la diagnostica e la riparazione degli errori del controller. Una reazione rapida limita il costo del fermo produzione e protegge gli altri elementi del sistema ad alta velocità. —> Richiedi la riparazione
