Codici di errore del PLC Siemens SIMATIC S7

I codici di errore del PLC Siemens SIMATIC S7 aiutano a determinare se il problema riguarda la configurazione hardware, la comunicazione, l’alimentazione, la memoria della CPU, un modulo di ingressi e uscite oppure il programma di controllo. La corretta interpretazione del messaggio consente di individuare più rapidamente la fonte del guasto, evitare la sostituzione accidentale di componenti funzionanti e prendere la decisione corretta in merito alla modifica della configurazione, alla riparazione del controllore o all’acquisto di un dispositivo sostitutivo.

Il solo numero di errore non indica sempre in modo univoco il componente danneggiato. Deve essere analizzato insieme al buffer diagnostico della CPU, allo stato dei LED, alla configurazione del progetto, alle versioni hardware dei dispositivi e alle condizioni nelle quali si è verificato il guasto. Il significato del messaggio può dipendere anche dal modello della CPU, dalla versione del firmware, dall’istruzione utilizzata e dall’ambiente STEP 7 o TIA Portal.

Il controllore Siemens perde regolarmente la comunicazione con il pannello, l’azionamento o il modulo? Inviaci il codice di errore e la sigla del dispositivo. Ti aiuteremo a stabilire se il problema riguarda la configurazione, la rete o l’elettronica del controllore.

Chiama: +48 717 500 983

I codici di errore più frequenti del PLC Siemens SIMATIC S7

I problemi dei controllori Siemens S7 possono essere di natura software, di configurazione, di comunicazione o hardware. Prima di iniziare la diagnostica, è opportuno stabilire se l’errore si è verificato dopo una modifica del programma, la sostituzione di un modulo, un’interruzione dell’alimentazione, l’ammodernamento della rete o il riavvio della macchina.

Codice di errore	Significato	Che cosa controllare per prima cosa?
0x2521	Errore di configurazione	Corrispondenza tra il progetto e la configurazione hardware reale
0x5001	Errore di comunicazione	Indirizzi IP, PROFINET, cavi e connettori
0x1010	Errore di alimentazione	Tensione, alimentatore 24 V DC e collegamenti
0xA202	Errore del modulo di ingressi e uscite	Modulo, contatti, alimentazione e circuiti esterni
0x0834	Sovraccarico della memoria CPU	Utilizzo della memoria e struttura del programma
8×22	Area dati troppo piccola	Indirizzi, lunghezza dei dati e parametri delle istruzioni
16#8001	Parametro non valido	Valori dei parametri e configurazione tecnologica
8051	Errore del tipo di blocco dati	Struttura del DB e compilazione dei blocchi dipendenti
82B1	Blocco dati sorgente mancante	Completezza del progetto nella memoria del controllore
80C3	Troppe operazioni in attesa	Numero e frequenza delle richieste di comunicazione

Codice di errore 0x2521 – errore di configurazione del controllore Siemens

Il codice 0x2521 può indicare un’incompatibilità tra la configurazione hardware salvata nel progetto e i dispositivi effettivamente installati nel quadro elettrico. Questa situazione si verifica spesso dopo la sostituzione di un modulo, l’ammodernamento di una stazione o il caricamento di un progetto preparato per una versione diversa della macchina.

La causa può essere un codice prodotto diverso del modulo, una revisione hardware incompatibile, una sequenza modificata dei componenti sulla guida oppure l’assenza di un dispositivo incluso nel progetto. È necessario confrontare la configurazione in STEP 7 o TIA Portal con il sistema reale, verificare i codici prodotto e le versioni del firmware, quindi ricompilare e caricare la configurazione corretta.

Se il progetto corrisponde all’installazione reale ma il messaggio continua a comparire, il problema può riguardare il collegamento al bus, la guida di montaggio, il connettore del modulo o la relativa elettronica. In questa situazione può essere necessaria una diagnostica hardware più approfondita.

Codice di errore 0x5001 – errore di comunicazione Siemens S7

L’errore 0x5001 è associato a un problema nello scambio di dati tra il PLC e un altro dispositivo. Può riguardare un pannello HMI, un inverter, un azionamento, un modulo di comunicazione, un computer industriale o un altro controllore collegato alla rete.

Le cause più frequenti sono un conflitto di indirizzi IP, un nome dispositivo PROFINET errato, una subnet mask non corretta, un cavo o un connettore danneggiato e una configurazione errata del collegamento. In caso di problemi intermittenti, è inoltre necessario controllare la schermatura dei cavi, la qualità della messa a terra e l’influenza dei disturbi generati dai circuiti di potenza.

La diagnostica dovrebbe iniziare dal controllo dei collegamenti fisici e dello stato dei LED delle porte di rete. Successivamente è necessario verificare l’indirizzamento, i nomi dei dispositivi e la disponibilità dei singoli componenti della rete. Se la comunicazione si interrompe nonostante la corretta configurazione e il cablaggio funzionante, la causa può essere una porta di comunicazione o un modulo di rete danneggiato.

Il controllore perde regolarmente la comunicazione? Gli errori ricorrenti possono provocare l’arresto degli azionamenti, la perdita dei dati di processo e un funzionamento instabile della macchina. In questo caso è consigliabile eseguire una diagnostica professionale del controllore e dei dispositivi collegati.

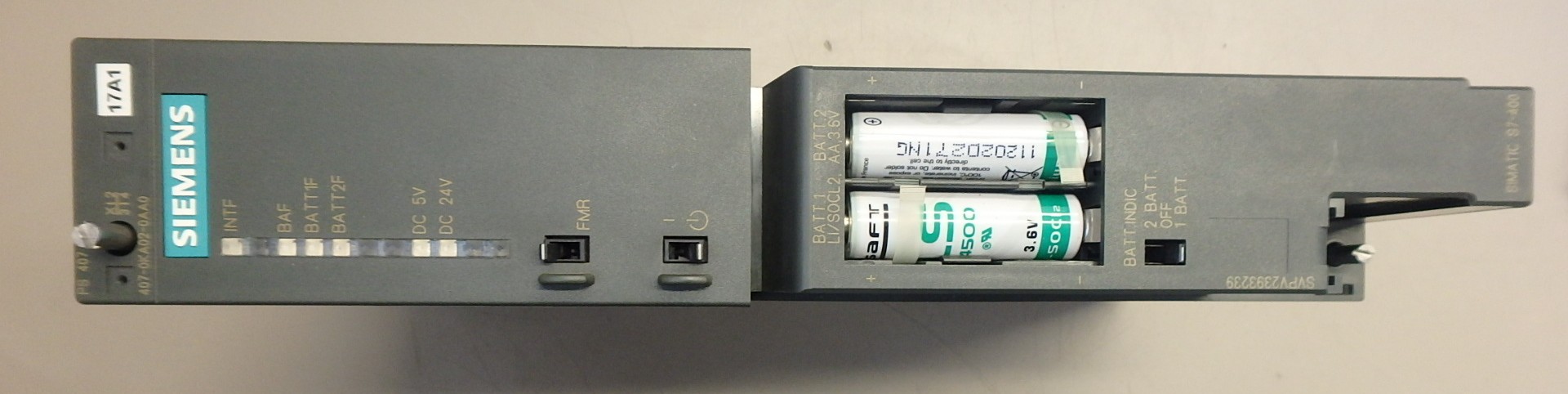

Codice di errore 0x1010 – errore di alimentazione del PLC

Il codice 0x1010 può indicare una tensione di alimentazione instabile, troppo bassa o troppo alta. Brevi cali di tensione possono causare il riavvio della CPU, la perdita della comunicazione, il passaggio del controllore in modalità STOP o il funzionamento anomalo dei moduli di espansione.

Il problema può essere causato da un alimentatore 24 V DC sovraccarico o danneggiato, morsetti allentati, una sezione dei cavi non corretta o una messa a terra inadeguata. Anche i disturbi generati da azionamenti, contattori e altri carichi ad alta potenza possono influire sul funzionamento del controllore.

La tensione deve essere controllata durante il normale funzionamento della macchina e non soltanto in assenza di carico. Sono particolarmente importanti le misurazioni eseguite durante l’avviamento dei carichi. Se la CPU non si avvia nonostante la corretta tensione applicata ai morsetti, la sezione interna di alimentazione potrebbe essere danneggiata.

Codice di errore 0xA202 – errore del modulo di ingressi e uscite

L’errore 0xA202 può indicare un problema relativo a un modulo di ingressi o uscite, al suo collegamento con il bus o a un circuito esterno collegato a uno dei canali. I sintomi possono includere la mancata risposta di determinati ingressi, la mancata attivazione delle uscite, un valore errato del segnale analogico o la perdita periodica dell’accesso al modulo.

Per prima cosa è necessario controllare il corretto inserimento del modulo, lo stato dei contatti, la tensione di alimentazione e il cablaggio di campo. Occorre inoltre escludere cortocircuiti, sovraccarichi o sovratensioni sul lato dei sensori e degli attuatori.

Se il modulo viene sostituito senza eliminare il cortocircuito presente nell’impianto, anche il nuovo componente funzionante può danneggiarsi. Prima di installare il ricambio è quindi necessario controllare non soltanto il modulo, ma anche tutti i circuiti collegati.

Non sostituire il modulo alla cieca. Se l’errore ricompare dopo il riavvio, è consigliabile far controllare il dispositivo da un centro di assistenza per stabilire se la causa risiede nell’elettronica del modulo, nel bus o nell’impianto esterno.

Codice di errore 0x0834 – sovraccarico della memoria CPU

Il codice 0x0834 può indicare il superamento delle risorse di memoria disponibili del controllore. Le cause possono essere blocchi dati estesi, array di grandi dimensioni, un numero eccessivo di istanze di funzione o una struttura del programma non ottimizzata.

In questa situazione è necessario controllare il rapporto di compilazione e l’utilizzo della memoria della CPU. È opportuno eliminare i blocchi inutilizzati, ridurre le dimensioni delle strutture dati e verificare quali informazioni debbano effettivamente essere conservate come dati ritentivi.

Se il programma è stato ottimizzato ma continua a superare le risorse disponibili, può essere necessario utilizzare una CPU con una memoria maggiore. Prima della sostituzione è tuttavia necessario verificare la compatibilità del nuovo controllore con il progetto, i moduli, il sistema di comunicazione e la versione del software di engineering.

Codice di errore 8×22 – area dati troppo piccola

L’errore 8×22 può comparire quando un’istruzione tenta di leggere o scrivere una quantità di dati superiore alla capacità dell’area di memoria indicata. Il problema riguarda spesso le istruzioni di comunicazione, le operazioni di copia dei dati e l’indirizzamento errato delle variabili.

È necessario controllare l’indirizzo iniziale, la lunghezza dei dati, il tipo di variabile e le dimensioni dell’area di destinazione. I parametri delle istruzioni MOVE, READ e WRITE richiedono particolare attenzione. Se la struttura del blocco dati è stata modificata in precedenza, occorre verificare anche tutti i punti del programma che fanno riferimento a tale area.

Codice di errore 16#8001 – parametro non valido

Il codice 16#8001 indica che uno dei parametri di un’istruzione o di un oggetto tecnologico presenta un valore esterno all’intervallo consentito oppure non è compatibile con il resto della configurazione. L’errore può riguardare i parametri degli assi, i valori limite, le impostazioni di comunicazione, gli indirizzi o il tempo di esecuzione delle operazioni.

La causa deve essere individuata in base al punto di chiamata dell’istruzione e ai valori trasmessi ai relativi ingressi. Dopo la correzione dei parametri, il progetto deve essere nuovamente compilato. Gli avvisi visualizzati durante la compilazione possono indicare ulteriori incompatibilità che non hanno ancora provocato l’arresto del programma.

Codice di errore 8051 – tipo di blocco dati incompatibile

L’errore 8051 può indicare che la struttura o il tipo di un blocco dati non corrisponde al formato previsto dal programma. Compare spesso dopo la modifica della struttura del DB senza la successiva ricompilazione dei blocchi che utilizzano i dati memorizzati al suo interno.

È necessario controllare i tipi di variabile, l’ordine dei campi e la compatibilità dei blocchi chiamanti. Successivamente il progetto deve essere ricompilato e le versioni corrette dei blocchi devono essere caricate nel controllore. Prima di sovrascrivere il DB è opportuno salvare ricette, impostazioni e valori di processo correnti, poiché l’inizializzazione del blocco può ripristinare i valori iniziali.

Codice di errore 82B1 – blocco dati sorgente mancante

Il codice 82B1 indica che il programma fa riferimento a un blocco dati non presente nella memoria del controllore. Può essere la conseguenza del caricamento parziale del progetto, dell’eliminazione di un blocco o dell’avvio di una versione errata del programma.

La soluzione consiste nel confrontare il contenuto del progetto offline con i blocchi presenti nella CPU. Il blocco mancante deve essere compilato e caricato insieme agli elementi che vi fanno riferimento.

Se non è disponibile una copia aggiornata del progetto, è necessario procedere con particolare cautela. Il caricamento di una versione casuale del programma può causare la perdita di impostazioni, ricette o modifiche effettuate durante una precedente messa in servizio della macchina.

Codice di errore 80C3 – troppe operazioni in attesa

Il codice 80C3 può comparire quando il sistema di comunicazione riceve più operazioni di quante riesca a gestirne contemporaneamente. Nella maggior parte dei casi, ciò è dovuto all’avvio troppo frequente delle operazioni di lettura e scrittura oppure alla nuova chiamata di una funzione prima della conclusione dell’operazione precedente.

È necessario verificare se il programma gestisce correttamente i segnali BUSY, DONE ed ERROR e se una nuova operazione viene avviata soltanto dopo la conclusione della precedente. Può essere utile ridurre la frequenza delle richieste e distribuire la comunicazione su più cicli consecutivi del programma.

Ignorare questo errore può provocare ritardi crescenti, perdita di pacchetti e un funzionamento instabile dei dispositivi collegati al controllore.

Come diagnosticare e riparare i PLC Siemens S7?

Come individuare la causa di un errore del controllore Siemens?

Una diagnostica efficace dovrebbe iniziare dalla raccolta delle informazioni sulle circostanze nelle quali si è verificato l’errore. È necessario stabilire se il problema è comparso durante l’avviamento della macchina, il cambio della modalità operativa, il movimento di un asse, la comunicazione con uno specifico dispositivo o dopo un’interruzione dell’alimentazione.

• Annota il codice di errore esatto e lo stato dei LED del controllore.
• Leggi il buffer diagnostico della CPU in STEP 7 o TIA Portal.
• Confronta la configurazione del progetto con il sistema hardware reale.
• Controlla la tensione di alimentazione e i collegamenti di protezione.
• Verifica la rete PROFINET, l’indirizzamento e lo stato dei cavi.
• Prima di apportare modifiche, esegui una copia del programma, della configurazione e dei parametri.

La sequenza degli eventi nel buffer diagnostico è spesso più importante dell’ultimo messaggio visualizzato. Il problema originario può riguardare l’alimentazione o la comunicazione, mentre gli errori successivi possono esserne soltanto una conseguenza.

La diagnostica di base non ha individuato la causa? Se non è possibile collegarsi al controllore, la CPU non avvia il programma o l’errore ricompare nonostante la configurazione corretta, è opportuno affidare il dispositivo a un servizio di diagnostica professionale.

Quando un codice di errore indica un guasto hardware?

Non tutti i messaggi indicano un danno fisico del controllore. Tuttavia, un problema hardware può essere segnalato da riavvii ripetuti della CPU, assenza di comunicazione attraverso una porta verificata, surriscaldamento eccessivo, perdita del programma, funzionamento instabile nonostante la corretta alimentazione o un errore che si verifica indipendentemente dal progetto caricato.

Anche le tracce di sovratensione, surriscaldamento, umidità o corrosione sono segnali importanti. In questa situazione, ulteriori tentativi di avviamento possono aggravare il danno. Prima di procedere, è necessario salvare il programma disponibile, le ricette e la documentazione della macchina.

Quando conviene riparare un PLC?

La riparazione è particolarmente giustificata nel caso di controllori utilizzati in macchine più datate o specialistiche. La sostituzione della CPU con un modello più recente può richiedere la modifica del programma, la ricostruzione del sistema di comunicazione, la sostituzione dei moduli e una nuova messa in servizio dell’intero processo.

È opportuno prendere in considerazione l’assistenza anche quando il modello non è più prodotto, il tempo di consegna di una nuova unità è troppo lungo oppure nella memoria è presente un programma difficile da ricostruire. La riparazione può risultare più conveniente di un ammodernamento, soprattutto quando il guasto riguarda una specifica sezione elettronica.

Una riparazione professionale del PLC dovrebbe comprendere non soltanto la sostituzione del componente danneggiato, ma anche l’individuazione della causa del guasto, il controllo degli altri circuiti e le prove funzionali. Ciò è particolarmente importante dopo sovratensioni e problemi di alimentazione, poiché i danni possono interessare più di un componente.

Quando è preferibile acquistare un componente sostitutivo?

L’acquisto di un controllore o di un modulo sostitutivo può essere la soluzione migliore quando il danno è esteso, la scheda elettronica è stata gravemente danneggiata oppure la riparazione non garantirebbe l’affidabilità richiesta. La sostituzione può inoltre far parte di un ammodernamento pianificato del sistema.

Prima dell’acquisto è necessario verificare il codice prodotto completo, la versione hardware, il firmware, le interfacce disponibili e la capacità della memoria. Il componente non deve essere scelto esclusivamente in base all’aspetto dell’involucro o alla denominazione della famiglia S7. Anche dispositivi simili possono differire per funzioni e compatibilità con il progetto.

Hai bisogno di un controllore o di un modulo compatibile? Inviaci la sigla completa del dispositivo e una foto della targhetta identificativa. La verifica del codice prodotto consente di ridurre il rischio di acquistare un componente che non potrà essere messo in servizio nell’impianto esistente.

Come limitare gli effetti di un guasto del controllore sulla produzione?

Un guasto del PLC può arrestare una singola macchina, un’intera sezione della linea o una fase fondamentale del processo tecnologico. Il costo del fermo comprende non soltanto la riparazione del dispositivo, ma anche la produzione persa, i ritardi nelle consegne, il lavoro del personale e il rischio di danneggiamento dei materiali.

La protezione più importante è una copia aggiornata del programma, della configurazione hardware, dei parametri e delle ricette. Nello stabilimento è inoltre opportuno conservare un elenco dei codici prodotto dei componenti critici e documentare i messaggi ricorrenti del buffer diagnostico.

È importante anche il controllo preventivo dell’alimentazione, della ventilazione del quadro elettrico e dello stato dei collegamenti. Gli errori intermittenti ricorrenti sono spesso il primo segnale del deterioramento dell’alimentatore, di un modulo o di una porta di comunicazione.

Hai un controllore Siemens SIMATIC S7 danneggiato? Comunica al servizio di assistenza il modello del dispositivo, il numero di errore, lo stato degli indicatori e una descrizione del momento in cui si verifica il problema. Informazioni precise facilitano la valutazione della necessità di modificare la configurazione, riparare l’elettronica, sostituire il modulo o preparare un dispositivo sostitutivo. —> Richiedi la riparazione
