Assistenza motore BAUMÜLLER GNA200LN

L’assistenza del motore Baumüller GNA200LN ha senso quando il motore in corrente continua perde stabilità di funzionamento, produce scintille sul collettore, si surriscalda, genera vibrazioni o provoca arresti della macchina, mentre i suoi parametri meccanici ed elettrici possono ancora essere ripristinati tramite diagnostica, riparazione e rigenerazione. In molte applicazioni industriali, la riparazione del Baumüller GNA200LN è più razionale rispetto all’acquisto di un motore nuovo, perché permette di mantenere la compatibilità con la macchina esistente, il sistema di azionamento DC, il fissaggio e il controllo.
Baumüller GNA200LN è un motore in corrente continua ad alta potenza, utilizzato in applicazioni che richiedono coppia elevata, regolazione stabile della velocità e funzionamento continuo. Queste unità lavorano spesso in macchine industriali più datate, ma ancora molto importanti, nelle quali la sostituzione del motore con un nuovo modello potrebbe comportare costosi adattamenti meccanici, modifiche al sistema di controllo e una nuova messa in servizio dell’intera applicazione.
Per questo, nella pratica della manutenzione industriale, la domanda principale non è solo se acquistare un motore nuovo, ma se l’attuale motore Baumüller GNA200LN possa essere diagnosticato, riparato e riportato in sicurezza ai parametri di lavoro. In RGB Elektronika, il servizio di assistenza per motori Baumüller comprende la valutazione dello stato elettrico e meccanico, la riparazione degli elementi usurati durante l’esercizio e i test finali dopo la rigenerazione.

Chiama: +48 717 500 983

Baumüller GNA200LN come motore in corrente continua ad alta potenza nelle applicazioni industriali

Che cos’è il Baumüller GNA200LN e dove lavora questo tipo di motore DC?

Baumüller GNA200LN è un motore in corrente continua shunt ad alta potenza, progettato per il funzionamento continuo in applicazioni industriali impegnative. La sua struttura si basa su un circuito di armatura e un circuito di eccitazione separati, consentendo un controllo preciso della coppia e della velocità di rotazione.

Il motore Baumüller GNA200LN può lavorare in macchine in cui sono importanti la regolazione stabile della velocità, l’elevata coppia sotto carico e la collaborazione affidabile con un sistema di azionamento DC. In pratica, questi motori si trovano in linee di produzione, macchine di trasformazione, applicazioni con avviamento gravoso, azionamenti principali, macchine speciali e impianti più datati, la cui modernizzazione richiederebbe importanti modifiche meccaniche ed elettriche.

Proprio per questo, l’assistenza Baumüller GNA200LN deve combinare competenze di meccanica, elettrotecnica, commutazione, isolamento degli avvolgimenti e diagnostica dei sistemi di azionamento. Non basta sostituire spazzole o cuscinetti senza valutare l’intero motore. In un motore DC ad alta potenza, un singolo sintomo può avere diverse cause, e una diagnosi errata può portare a un nuovo fermo macchina.

Quali parametri tecnici ha il motore Baumüller GNA200LN?

Dai dati tecnici del GNA 200 LN risulta che il motore è disponibile in diverse varianti costruttive. Le differenze riguardano, tra l’altro, tensione di armatura, potenza, velocità di lavoro e corrente di armatura. Per il reparto manutenzione e per il servizio tecnico significa che, prima della riparazione o della scelta di un sostituto, è necessario leggere con precisione la targhetta e la sigla della versione.

Parametri tecnici del Baumüller GNA200LN:

• Tipo di motore: motore in corrente continua shunt
• Tensione di armatura: 400 V, 420 V, 460 V o 480 V a seconda della versione
• Potenza nominale: circa 92–218 kW a seconda della variante
• Velocità di lavoro: circa 850–2130 giri/min
• Velocità elettrica massima: fino a 3000 giri/min
• Coppia nominale: circa 976–1034 Nm
• Rendimento: fino a circa 93,3 percento
• Sistema di eccitazione: circa 2800 W, 9 A a 310 V
• Classe di isolamento: H
• Grado di protezione: IP23
• Raffreddamento: IC 06
• Servizio: S1
• Peso: circa 750 kg

Questi parametri mostrano che Baumüller GNA200LN non è un semplice motore per un’applicazione ausiliaria leggera. È un azionamento industriale ad alta potenza, il cui guasto può causare l’arresto di una parte importante del processo produttivo. In una situazione del genere, una riparazione casuale, la scelta di spazzole non corrette o l’omissione delle misure di isolamento possono aumentare il rischio di un nuovo danneggiamento.

Perché un guasto del Baumüller GNA200LN può fermare la produzione?

Il guasto di un motore in corrente continua Baumüller in una macchina di produzione spesso non si conclude con la sola sostituzione di un elemento. Se il GNA200LN è responsabile dell’azionamento principale, la perdita di coppia, l’instabilità dei giri o il sovraccarico del sistema di azionamento possono influire su tutta la linea. Per la manutenzione questo significa pressione sui tempi, necessità di una diagnostica rapida e decisione se inviare il motore in assistenza o cercare un’unità sostitutiva.

Il rischio maggiore compare quando i sintomi del guasto vengono ignorati per troppo tempo. Scintille eccessive sul collettore possono danneggiarne progressivamente la superficie. Spazzole usurate possono peggiorare la commutazione e portare al surriscaldamento. Un isolamento degli avvolgimenti danneggiato può provocare un cortocircuito. A loro volta, problemi ai cuscinetti e al battimento dell’albero possono trasferirsi al collettore, al rotore e agli elementi meccanici della macchina.

Se il Baumüller GNA200LN inizia a funzionare in modo instabile, conviene eseguire la diagnostica prima dell’arresto completo dell’azionamento. Una valutazione precoce dello stato del motore consente di pianificare l’assistenza, limitare il costo del fermo e decidere se è sufficiente una riparazione operativa o se sarà necessaria una rigenerazione completa del motore Baumüller.

Che cosa significa un circuito di armatura e di eccitazione separato nella pratica dell’assistenza?

In un motore DC shunt, il circuito di armatura e il circuito di eccitazione separati consentono di controllare la caratteristica di funzionamento dell’azionamento, ma richiedono allo stesso tempo una diagnostica accurata di entrambi i circuiti. Lo stato del motore non può essere valutato solo sulla base dei sintomi esterni o della sola misura della resistenza di isolamento.

Nella pratica dell’assistenza è necessario verificare, tra l’altro, la resistenza dell’avvolgimento di armatura, la resistenza dell’avvolgimento di eccitazione, la simmetria dei circuiti, lo stato dell’isolamento verso massa, la stabilità della corrente, lo stato dei collegamenti e le tracce di surriscaldamento. Solo il confronto dei risultati delle misure con la valutazione meccanica permette di stabilire se la riparazione del motore DC Baumüller sarà efficace.

Riparazione Baumüller GNA200LN, diagnostica e rigenerazione del motore Baumüller

Quali sintomi indicano che è necessaria l’assistenza Baumüller GNA200LN?

L’assistenza Baumüller GNA200LN è necessaria soprattutto quando il motore produce scintille sul collettore, perde coppia, si riscalda, fa rumore, genera vibrazioni o provoca l’intervento delle protezioni dell’azionamento. Questi sintomi possono derivare dall’usura delle spazzole, dal funzionamento irregolare del collettore, dal peggioramento dell’isolamento, da danni ai cuscinetti, da problemi di raffreddamento oppure dal sovraccarico dell’applicazione.

I sintomi più comuni che dovrebbero indurre alla diagnostica includono:

• scintille eccessive sul collettore,
• aumento della temperatura del corpo o degli avvolgimenti,
• calo della coppia sotto carico,
• funzionamento instabile durante le variazioni di velocità,
• aumento della corrente di armatura,
• intervento delle protezioni del sistema di azionamento,
• vibrazioni trasmesse alla macchina,
• rumore dei cuscinetti,
• odore di isolamento surriscaldato,
• funzionamento irregolare delle spazzole,
• tracce di archi elettrici, bruciature o surriscaldamento sul collettore,
• arresti periodici della macchina.

Non ognuno di questi sintomi significa che sia necessario riavvolgere il motore. Alcuni guasti possono essere eliminati tramite pulizia tecnica, sostituzione delle spazzole, rigenerazione del collettore, sostituzione dei cuscinetti, correzione del sistema portaspazzole o miglioramento del raffreddamento. La condizione, però, è una diagnostica corretta prima dell’inizio della riparazione.

Se il motore Baumüller GNA200LN produce scintille, si surriscalda o ferma la macchina, contatta il servizio RGB Elektronika e descrivi i sintomi. In base a queste informazioni è possibile pianificare più rapidamente la diagnostica e l’ambito della riparazione.

Come si svolge la diagnostica del motore DC Baumüller prima della riparazione?

La diagnostica del motore DC Baumüller deve includere sia la parte elettrica sia quella meccanica. Nel caso di un’unità ad alta potenza come il Baumüller GNA200LN, l’omissione di un’area può portare a una riparazione incompleta. Per esempio, la sostituzione delle spazzole senza valutare il collettore può non eliminare la causa delle scintille, mentre la sostituzione dei cuscinetti senza controllo del battimento dell’albero può non risolvere il problema delle vibrazioni.

Durante la diagnostica si controllano soprattutto:

• resistenza di isolamento degli avvolgimenti verso massa,
• resistenza dell’avvolgimento di armatura,
• resistenza dell’avvolgimento di eccitazione,
• simmetria dei circuiti,
• stato del collettore,
• usura e adattamento delle spazzole,
• stato dei portaspazzole,
• profondità delle lamelle isolanti in mica,
• tracce di archi elettrici, surriscaldamento e bruciature,
• stato dei cuscinetti,
• battimento dell’albero,
• equilibratura del rotore,
• pervietà ed efficacia del raffreddamento.

Nei motori DC ad alta potenza è particolarmente importante la valutazione della commutazione. Una superficie del collettore irregolare, mica sottoincisa in modo insufficiente, contaminazioni, polvere di spazzole, pressione delle spazzole non corretta o portaspazzole danneggiati possono causare scintille e usura accelerata. Se il problema viene ignorato, i danni possono coinvolgere non solo le spazzole, ma anche il collettore, gli avvolgimenti e l’isolamento.

Che cosa comprende la rigenerazione del motore Baumüller GNA200LN?

La rigenerazione del motore Baumüller GNA200LN deve comprendere smontaggio, pulizia tecnica, misure elettriche, controllo meccanico, rigenerazione del collettore, sostituzione degli elementi usurati e test finali. L’ambito dei lavori dipende dal risultato della diagnostica, dalla storia di funzionamento del motore e dai sintomi segnalati dall’utente.

Un processo tipico di rigenerazione può comprendere:

• smontaggio del motore e valutazione dello stato iniziale,
• pulizia tecnica dell’interno del motore,
• rimozione di contaminazioni, polvere di spazzole e tracce di surriscaldamento,
• misure di isolamento degli avvolgimenti,
• controllo dell’armatura e del circuito di eccitazione,
• valutazione del collettore e delle spazzole,
• tornitura o rigenerazione del collettore,
• sottoincisione della mica, se necessaria,
• sostituzione delle spazzole,
• verifica dei portaspazzole,
• sostituzione dei cuscinetti,
• controllo dell’albero,
• equilibratura del rotore,
• essiccazione, impregnazione o riavvolgimento di sezioni selezionate, se richiesto dallo stato dell’isolamento,
• montaggio finale,
• test di funzionamento, controllo della temperatura, misura delle vibrazioni e valutazione della stabilità di commutazione.

La rigenerazione dei motori in corrente continua richiede precisione, perché il motore dopo la riparazione deve tornare a lavorare in una specifica applicazione. Non conta solo se il motore gira dopo l’alimentazione, ma se mantiene corrente stabile, temperatura corretta, commutazione adeguata e parametri di lavoro sotto carico.

Collettore, spazzole e portaspazzole nel motore in corrente continua Baumüller

Il collettore e le spazzole sono tra gli elementi più importanti nella diagnostica del motore in corrente continua Baumüller. Il loro stato influisce direttamente sulla qualità della commutazione, sulla temperatura di lavoro, sulla stabilità della corrente e sulla vita utile del motore. Le scintille eccessive non devono essere trattate come un normale sintomo di esercizio, soprattutto se compaiono sotto carico o aumentano durante le variazioni di velocità.

Durante l’assistenza si controllano la superficie del collettore, tracce di archi elettrici, rigature, scolorimenti, bruciature, ovalizzazione e profondità delle lamelle isolanti in mica. Si controllano inoltre l’usura delle spazzole, il loro adattamento al collettore, la pressione, lo scorrimento nei portaspazzole e lo stato dei collegamenti. Se il collettore è irregolare, può essere necessaria la tornitura e la corretta sottoincisione della mica.

Avvolgimenti, isolamento ed eccitazione nella diagnostica del motore DC

Nel motore Baumüller GNA200LN lo stato degli avvolgimenti e dell’isolamento è molto importante. Il motore lavora in servizio continuo, spesso in un ambiente industriale difficile, perciò umidità, polvere, contaminazioni, surriscaldamento e invecchiamento dell’isolamento possono ridurre progressivamente la sicurezza di funzionamento.

La diagnostica comprende la misura della resistenza di isolamento verso massa, il controllo del circuito di armatura, il controllo del circuito di eccitazione e la valutazione della simmetria. Se l’isolamento è indebolito, le possibili azioni di assistenza comprendono l’essiccazione degli avvolgimenti, l’impregnazione o il riavvolgimento di sezioni selezionate. La decisione dipende dai risultati delle misure e dallo stato reale del motore, non solo dall’età dell’apparecchio.

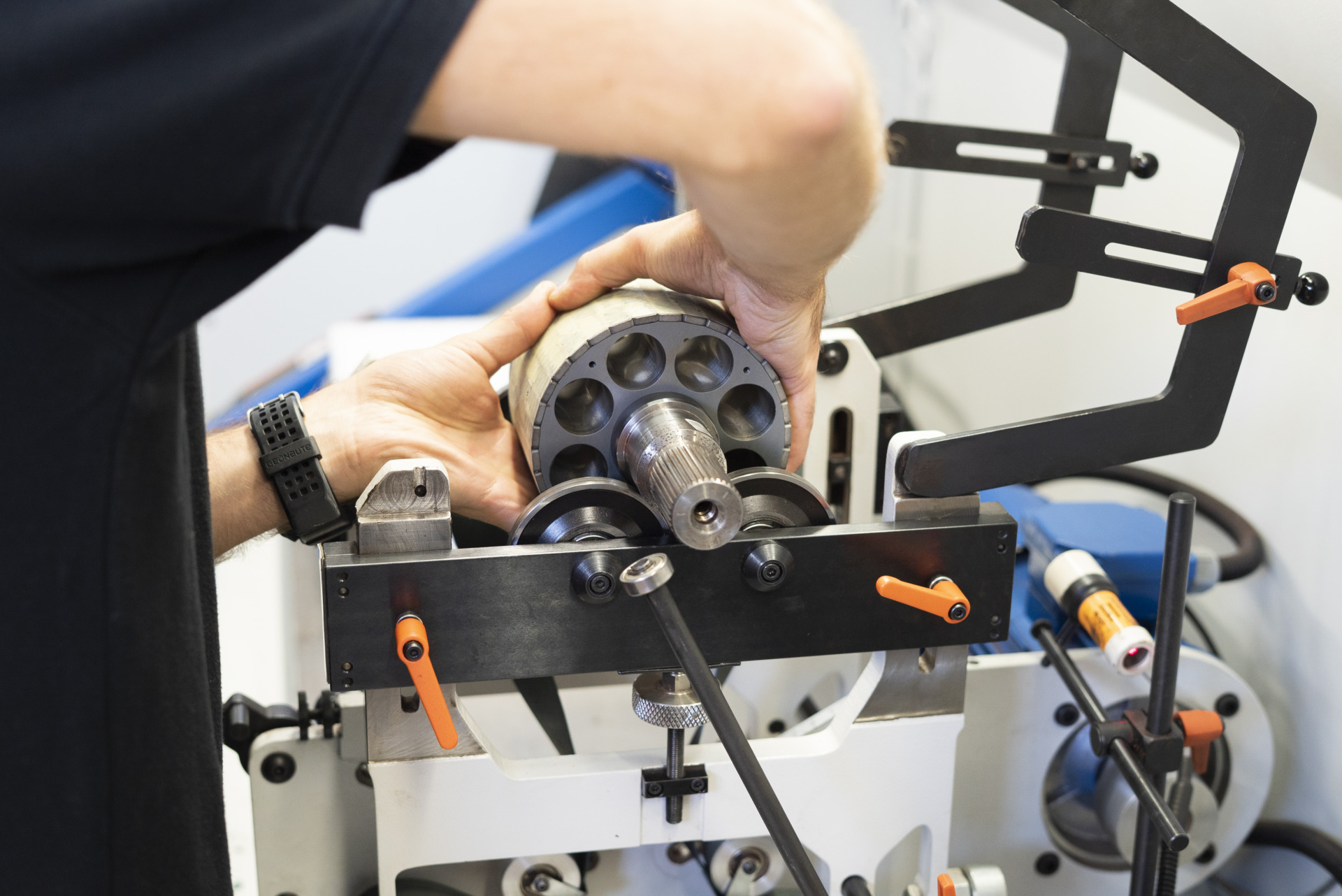

Cuscinetti, albero, equilibratura del rotore e test finali

La riparazione del Baumüller GNA200LN non deve terminare con la parte elettrica. In un motore dal peso di circa 750 kg e con coppia nominale elevata, lo stato meccanico ha un’enorme importanza per la durata dell’intera rigenerazione. Cuscinetti usurati, battimento dell’albero, squilibrio del rotore o problemi di raffreddamento possono portare rapidamente a un nuovo guasto.

Per questo, durante l’assistenza si controllano cuscinetti, stato dell’albero, accoppiamenti, vibrazioni ed equilibratura del rotore. Dopo la conclusione della riparazione, il motore deve superare un test di funzionamento, il controllo della temperatura, la valutazione della commutazione, la misura delle vibrazioni e la verifica della stabilità della corrente. Solo questi test danno una base sicura per il ritorno del motore nella macchina.

Quando la rigenerazione del motore Baumüller è migliore dell’acquisto di uno nuovo?

La rigenerazione del motore Baumüller GNA200LN è particolarmente giustificata quando il motore lavora in una macchina più datata, ha un fissaggio specifico, parametri meccanici non standard oppure è fortemente integrato con il sistema di regolazione DC esistente. In questo caso, l’acquisto di un motore nuovo può essere solo l’inizio di un progetto di modernizzazione più ampio.

La sostituzione con una nuova unità può richiedere:

• adattamento meccanico del fissaggio,
• modifiche al giunto, all’albero o alla struttura della macchina,
• adattamento dei parametri elettrici,
• modifiche al sistema di controllo,
• modernizzazione dell’alimentazione,
• nuova messa in servizio dell’applicazione,
• test produttivi dopo la ricostruzione.

Se carcassa, albero, avvolgimenti ed elementi strutturali principali possono essere ripristinati, la rigenerazione consente di mantenere la compatibilità con la macchina e limitare il rischio di modifiche non pianificate nel sistema. Per il reparto manutenzione significa spesso una strada più breve per ripristinare la produzione rispetto alla progettazione di un sostituto da zero.

Se stai valutando l’acquisto di un motore nuovo invece della riparazione, affida prima la diagnostica del Baumüller GNA200LN. La valutazione dello stato tecnico permette di confrontare il costo della rigenerazione con il costo della sostituzione, dell’adattamento e del fermo produzione.

Come preparare il motore Baumüller GNA200LN per la spedizione in assistenza?

Prima di inviare il motore Baumüller GNA200LN in assistenza, conviene raccogliere le informazioni che accelerano identificazione e diagnostica. Per il servizio tecnico sono importanti non solo i dati della targhetta, ma anche i sintomi del guasto, le condizioni di lavoro e la storia delle riparazioni precedenti.

Per la richiesta di assistenza conviene preparare:

• foto della targhetta,
• sigla completa del motore Baumüller GNA200LN,
• informazioni sulla macchina in cui lavora il motore,
• descrizione dei sintomi del guasto,
• informazione se il problema si presenta costantemente o periodicamente,
• foto del collettore, delle spazzole e dei collegamenti, se disponibili,
• informazione sull’ultima sostituzione delle spazzole o dei cuscinetti,
• dati sul sistema di alimentazione e sull’azionamento DC,
• informazione se si sono verificati interventi delle protezioni o surriscaldamento.

A causa del peso del motore e della sua importanza per la produzione, è necessario curare una preparazione sicura al trasporto. Il motore deve essere protetto da danni meccanici, umidità e spostamenti sul pallet. Una spedizione ben preparata riduce il rischio di danni aggiuntivi prima dell’inizio della diagnostica.

Assistenza per motori Baumüller in RGB Elektronika

RGB Elektronika esegue assistenza per motori Baumüller e riparazioni di motori industriali DC per clienti dei settori produzione, automazione, manutenzione e service macchine. Nel caso di modelli come Baumüller GNA200LN, è particolarmente importante una diagnostica basata su misure, valutazione meccanica e analisi dei problemi tipici dei motori in corrente continua.

Il servizio può comprendere diagnostica degli avvolgimenti, controllo dell’isolamento, valutazione del collettore, sostituzione delle spazzole, rigenerazione del collettore, verifica dei portaspazzole, sostituzione dei cuscinetti, controllo dell’albero, equilibratura del rotore e test finali. In questo modo la riparazione non si limita a eliminare il sintomo visibile, ma riguarda anche la causa del problema.

Se il motore Baumüller GNA200LN lavora in una macchina critica, una diagnostica rapida può limitare il tempo di fermo e aiutare a prendere la decisione: riparazione, rigenerazione, riavvolgimento, acquisto di parti oppure scelta di una soluzione sostitutiva. È particolarmente importante quando la macchina non può attendere a lungo la disponibilità di un nuovo azionamento.

Contatta RGB Elektronika se hai bisogno di assistenza Baumüller GNA200LN, riparazione di un motore DC Baumüller o rigenerazione di motori in corrente continua per applicazioni industriali. –> Richiedi la riparazione
