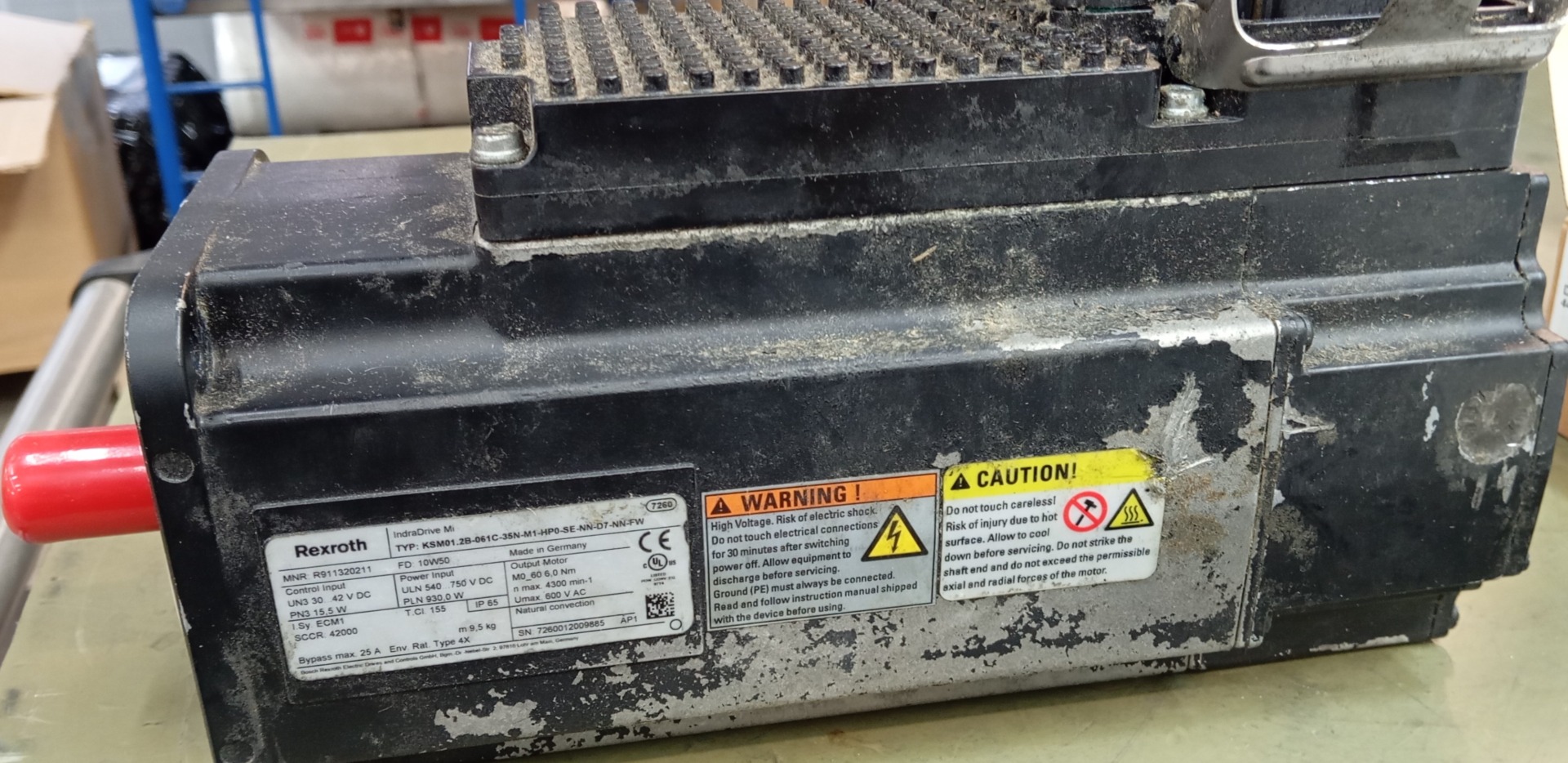

Assistenza e riparazione del servomotore Bosch Rexroth KSM01.2B-061C-35N-M1-HP0-SE-NN-D7-NN-FW con minimizzazione dei fermi produzione

Il servizio Bosch Rexroth KSM01.2B è fondamentale quando un guasto del servoazionamento integrato arresta un asse della macchina, limita l’efficienza della linea o causa un fermo produzione non pianificato. Il modello Bosch Rexroth KSM01.2B-061C-35N-M1-HP0-SE-NN-D7-NN-FW non è un servomotore classico inteso esclusivamente come attuatore. È un’unità di azionamento completa della famiglia IndraDrive Mi KSM, che integra in un unico alloggiamento motore sincrono, elettronica di potenza, controllo, encoder e interfaccia di comunicazione/alimentazione.

Ciò significa che la riparazione KSM01.2B-061C-35N-M1-HP0-SE-NN-D7-NN-FW richiede una diagnostica molto più ampia rispetto a un controllo standard degli avvolgimenti del motore. Occorre verificare contemporaneamente la parte meccanica, elettrica, elettronica, di comunicazione e parametrica. In RGB Elektronika eseguiamo assistenza completa, diagnostica, rigenerazione e manutenzione dei servoazionamenti integrati Bosch Rexroth KSM, aiutando i reparti di manutenzione a ridurre il tempo che intercorre tra il verificarsi del guasto e la decisione di intervento.

Se il dispositivo ha fermato la produzione, compaiono errori di comunicazione, allarmi encoder, sovratemperatura, strattoni dell’asse o assenza di prontezza dell’azionamento, non conviene limitare la diagnostica alla sostituzione casuale dei componenti. Nei sistemi distribuiti IndraDrive Mi il problema può trovarsi nella stessa unità KSM, ma anche nel cavo ibrido, nel modulo KCU, nel bus di azionamento, nella terminazione della linea, nella configurazione dei parametri o nell’alimentazione ausiliaria.

Hai un guasto Bosch Rexroth KSM01.2B in produzione? Contatta RGB Elektronika e descrivi i sintomi, i messaggi di errore e le condizioni in cui si verifica il problema. Questo consentirà di scegliere più rapidamente il percorso diagnostico corretto.

Chiama: +48 717 500 983

Bosch Rexroth KSM01.2B nel sistema IndraDrive Mi – cosa sapere prima della riparazione

Il KSM01.2B è un servomotore o un servoazionamento integrato completo?

Bosch Rexroth KSM01.2B appartiene alla famiglia IndraDrive Mi, cioè a un sistema di azionamento distribuito in cui l’elettronica di azionamento è integrata direttamente nel motore. A differenza di un sistema tradizionale, in cui il servomotore lavora con un servoamplificatore separato nel quadro elettrico, l’unità KSM svolge la funzione di un azionamento completo montato presso la macchina.

Per la manutenzione questo ha grande importanza. In caso di guasto non è sufficiente verificare se il motore presenta una corretta resistenza degli avvolgimenti. È necessaria anche la diagnostica della sezione di potenza, dell’alimentazione DC, dell’alimentazione ausiliaria 30–42 V DC, della comunicazione SERCOS, dell’encoder assoluto, dei circuiti di monitoraggio della temperatura e dei connettori ibridi.

Dati tecnici principali del KSM01.2B-061C-35N-M1-HP0-SE-NN-D7-NN-FW

Il modello KSM01.2B-061C-35N-M1-HP0-SE-NN-D7-NN-FW, identificato anche come R911320211, è una variante del servoazionamento integrato Bosch Rexroth KSM destinata all’impiego in sistemi di automazione industriale, macchine di produzione e applicazioni multiasse.

Parametro	Valore / caratteristica
Famiglia del dispositivo	Bosch Rexroth IndraDrive Mi KSM
Tipo di dispositivo	Servoazionamento integrato con motore sincrono
Modello	KSM01.2B-061C-35N-M1-HP0-SE-NN-D7-NN-FW
Numero di catalogo	R911320211
Tensione bus DC	750 V DC
Tensione di controllo	30–42 V DC
Coppia continua a rotore fermo	6 Nm
Coppia massima	25 Nm
Corrente di picco	14,9 A
Feedback	Encoder assoluto ottico multigiro
Comunicazione	SERCOS 2
Raffreddamento	Raffreddamento naturale per convezione
Collegamento	Connettore ibrido, connettori X3.1/X3.2
Albero	Albero con chiavetta

Questi parametri mostrano che un servoazionamento integrato Bosch Rexroth richiede un’assistenza eseguita sia dal punto di vista dell’azionamento elettrico sia dell’elettronica industriale. Il danneggiamento di un’area può generare sintomi simili a un guasto di un’altra parte del sistema, perciò una diagnosi rapida ma superficiale porta spesso alla sostituzione inutile di componenti funzionanti.

Guasto Bosch Rexroth KSM01.2B – sintomi che dovrebbero fermare la diagnostica casuale

Un guasto Bosch Rexroth KSM01.2B può manifestarsi in diversi modi. Alcuni guasti sono visibili immediatamente dopo l’inserimento dell’alimentazione, altri compaiono solo dopo il riscaldamento del dispositivo, sotto carico dell’asse o dopo l’esecuzione di un determinato ciclo macchina.

I sintomi più frequenti che dovrebbero indurre a inviare il dispositivo in diagnostica sono:

• assenza di prontezza dell’azionamento dopo l’accensione del sistema,
• errori di comunicazione nel sistema IndraDrive Mi,
• allarmi dell’encoder assoluto o perdita delle informazioni di posizione,
• strattoni dell’asse, coppia instabile o funzionamento irregolare dell’azionamento,
• errori di sovraccarico, sovracorrente o termici,
• intervento delle protezioni nel sistema di azionamento,
• perdita della posizione di riferimento,
• mancato avvio nonostante l’alimentazione corretta,
• problemi dopo la sostituzione del cavo ibrido o dopo lavori sulla macchina,
• arresti ciclici dell’asse senza una causa meccanica chiara.

In una situazione del genere vale la pena eseguire una diagnostica completa invece di concentrarsi esclusivamente su un solo elemento sospetto. Nei sistemi distribuiti un errore di comunicazione può derivare da un danneggiamento dell’elettronica dell’azionamento, ma anche dal cavo, dal connettore, dalla terminazione della linea, dalla configurazione o da un problema nel modulo di alimentazione e comunicazione.

Errori di comunicazione, allarmi encoder e assenza di prontezza dell’azionamento

Gli errori di comunicazione SERCOS, i problemi di prontezza dell’azionamento e gli allarmi encoder appartengono ai guasti più critici, perché spesso arrestano completamente il funzionamento dell’asse. Nel modello KSM01.2B la causa del problema può essere l’elettronica di controllo, la memoria dei parametri, il firmware, il percorso di feedback, il connettore ibrido oppure interferenze dovute a schermatura, messa a terra o danneggiamento del cavo non corretti.

Nella diagnostica non si può trascurare l’encoder assoluto. Un segnale di feedback instabile può provocare un funzionamento incontrollato dell’asse, errori di posizione, allarmi durante il riferimento o problemi di avviamento dopo una mancanza di alimentazione.

Surriscaldamento, sovraccarichi e coppia instabile sull’asse

Il KSM01.2B lavora con raffreddamento naturale per convezione, quindi lo stato termico dell’unità ha un forte impatto sulla sua affidabilità. Temperatura elevata, contaminazioni che limitano la dissipazione del calore, sovraccarichi meccanici, cuscinetti usurati o impurità conduttive possono accelerare il degrado dell’elettronica di potenza, dei condensatori, dei collegamenti e dei circuiti di misura.

Se l’azionamento funziona in modo instabile, strattona l’asse o genera errori di sovraccarico, la diagnostica deve comprendere sia il motore e la meccanica sia lo stadio di potenza, la misura della corrente, i circuiti DC-link, le protezioni contro le sovratensioni e il monitoraggio della temperatura.

Servizio Bosch Rexroth KSM01.2B presso RGB Elektronika – diagnostica, riparazione e minimizzazione del fermo

Diagnostica del servomotore Bosch Rexroth KSM01.2B passo dopo passo

La diagnostica del servomotore Bosch Rexroth KSM01.2B deve essere eseguita in modo sistemico. Poiché il dispositivo integra motore, elettronica di potenza, controllo e feedback, le misurazioni devono coprire contemporaneamente più aree.

In RGB Elektronika il processo diagnostico può comprendere, tra l’altro:

• misura della resistenza degli avvolgimenti e valutazione della simmetria delle fasi,
• misura della resistenza di isolamento verso PE,
• controllo del collegamento di protezione e dello stato della messa a terra,
• verifica del cavo ibrido e dei connettori X3.1/X3.2,
• controllo del percorso di alimentazione DC e della stabilità del circuito intermedio,
• verifica della sezione di alimentazione ausiliaria 30–42 V DC,
• diagnostica dello stadio di potenza IGBT/MOSFET,
• controllo dei condensatori DC-link, dei driver e delle protezioni contro le sovratensioni,
• verifica del percorso di misura della corrente,
• verifica dei circuiti di monitoraggio della temperatura,
• test dell’encoder assoluto e della stabilità dei segnali di feedback,
• controllo della memoria parametri, del firmware e della comunicazione SERCOS,
• valutazione dello stato meccanico dell’albero, dei cuscinetti e delle guarnizioni.

Questo ambito diagnostico consente di distinguere un danno dell’azionamento stesso da problemi nell’installazione della macchina. È particolarmente importante quando il reparto manutenzione deve decidere rapidamente se smontare l’unità, cercare un ricambio, inviare l’azionamento in riparazione o controllare gli altri elementi del sistema IndraDrive Mi.

Riparazione del servoazionamento Bosch Rexroth KSM – cosa comprende il processo di assistenza?

La riparazione del servoazionamento Bosch Rexroth KSM presso RGB Elektronika non comprende soltanto la sostituzione dei sottogruppi danneggiati. L’obiettivo è ripristinare il funzionamento stabile dell’unità e ridurre il rischio che lo stesso guasto si ripresenti dopo il rimontaggio in macchina.

A seconda del risultato della diagnostica, gli interventi di assistenza possono comprendere:

• sostituzione dei componenti elettronici danneggiati nelle sezioni di potenza e controllo,
• rigenerazione dei collegamenti e dei punti esposti a vibrazioni,
• controllo e sostituzione degli elementi del percorso di alimentazione ausiliaria,
• verifica di condensatori, driver e protezioni,
• pulizia tecnica da contaminazioni conduttive e depositi,
• controllo termico dopo la riparazione,
• controllo dell’encoder e dei segnali di feedback,
• valutazione dello stato meccanico dell’albero, dei cuscinetti e delle guarnizioni,
• test funzionali che confermano la prontezza dell’azionamento e la comunicazione.

Dopo la riparazione, l’unità dovrebbe superare test che confermino la correttezza dell’alimentazione, la stabilità del circuito DC, la risposta dell’encoder, il funzionamento del sistema di controllo, la comunicazione e l’assenza di sintomi di sovraccarico termico. Solo questo approccio fornisce al reparto manutenzione un’informazione reale sul fatto che l’azionamento possa tornare in servizio in sicurezza.

Quando la riparazione del KSM01.2B ha senso e quando conviene considerare sostituzione o modernizzazione?

La decisione tra riparazione, sostituzione, acquisto di un ricambio e modernizzazione dipende da diversi fattori: tipo di danno, disponibilità del dispositivo, tempo di fermo, criticità dell’asse e costo dell’arresto della produzione. In molti casi la riparazione del servoazionamento integrato Bosch Rexroth è una soluzione più vantaggiosa rispetto all’acquisto di una nuova unità, soprattutto quando il dispositivo lavora in una macchina più datata, ben configurata, e il suo rapido ripristino permette di evitare modifiche all’automazione.

La riparazione ha senso soprattutto quando:

• il danno riguarda elettronica di potenza, alimentazione ausiliaria, driver o collegamenti,
• l’azionamento è adatto alla configurazione esistente della macchina,
• la disponibilità di una nuova unità è limitata,
• il tempo di consegna del ricambio è più lungo del tempo di diagnostica e riparazione,
• il guasto si è verificato su un asse critico di produzione,
• lo stabilimento vuole mantenere la compatibilità con l’attuale sistema IndraDrive Mi.

La sostituzione o l’acquisto di un’unità funzionante va considerata quando i danni sono estesi, la riparazione non è economicamente giustificata oppure la produzione richiede il riavvio immediato della macchina. In tali situazioni può essere utile verificare contemporaneamente la disponibilità dei ricambi, diagnosticare l’unità danneggiata e decidere se il dispositivo è idoneo alla rigenerazione, al ritiro o alla conservazione come scorta dopo la riparazione.

La modernizzazione può essere una buona direzione quando i guasti si ripetono regolarmente, il sistema di azionamento è sovraccarico, i ricambi sono difficilmente disponibili o la macchina richiede una maggiore affidabilità. In RGB Elektronika supportiamo i clienti non solo nella riparazione, ma anche nell’analisi delle azioni successive: assistenza, rigenerazione, scelta dei ricambi, ritiro dei dispositivi danneggiati e modernizzazione degli elementi di automazione industriale.

Manutenzione dei servomotori Bosch Rexroth come metodo per ridurre il rischio di fermo

La manutenzione dei servomotori Bosch Rexroth e dei servoazionamenti integrati KSM è particolarmente importante negli stabilimenti in cui i dispositivi lavorano a temperatura elevata, in presenza di vibrazioni, polvere, umidità o in modalità continua. In tali condizioni i guasti raramente compaiono senza segnali di avvertimento precedenti.

Il controllo preventivo del KSM01.2B può comprendere:

• pulizia tecnica dell’alloggiamento e delle aree di dissipazione del calore,
• controllo dei connettori e del cavo ibrido,
• misura della resistenza di isolamento,
• verifica della simmetria degli avvolgimenti,
• valutazione dei giochi dei cuscinetti,
• verifica di tracce di surriscaldamento, umidità o contaminazioni conduttive,
• controllo dell’encoder e della stabilità del feedback,
• analisi dei parametri di lavoro e della cronologia dei sintomi segnalati dagli operatori.

La manutenzione pianificata è particolarmente conveniente prima di una revisione periodica, dell’aumento del carico della macchina, del trasferimento della linea, dell’avvio dopo un fermo prolungato oppure quando l’azionamento inizia a funzionare in modo instabile ma non ha ancora fermato la produzione. Proprio in questa fase è possibile ridurre il rischio di un guasto critico e pianificare l’assistenza senza pressione temporale.

Servizio dei servoazionamenti industriali Bosch Rexroth

Il servizio dei servoazionamenti industriali Bosch Rexroth dovrebbe considerare l’intero sistema macchina, non solo una singola unità. Nei sistemi di automazione un guasto dell’azionamento può essere conseguenza di problemi presenti nell’alimentazione, comunicazione, raffreddamento, meccanica dell’asse, cavi, controllore PLC, pannello HMI, modulo I/O, alimentatore o altri elementi dell’elettronica di controllo.

RGB Elektronika supporta gli stabilimenti industriali nella diagnostica, riparazione e rigenerazione dell’elettronica industriale, inclusi servoazionamenti, inverter, controllori PLC, pannelli HMI, alimentatori, encoder, moduli I/O, soft starter, convertitori e sistemi di potenza. Grazie a questo il cliente può affrontare il guasto non solo come un singolo malfunzionamento, ma come un problema che influisce sulla disponibilità dell’intera linea di produzione.

Nel caso del Bosch Rexroth KSM01.2B-061C-35N-M1-HP0-SE-NN-D7-NN-FW, l’aspetto più importante è combinare conoscenze su servoazionamenti, elettronica di potenza, comunicazione industriale e realtà della manutenzione. Solo allora la riparazione non si conclude con la sostituzione di un componente, ma supporta realmente la riduzione dei fermi produzione.

Hai bisogno del servizio Bosch Rexroth KSM01.2B? Contatta RGB Elektronika. Eseguiamo diagnostica, riparazione, rigenerazione, manutenzione, ritiro e supporto nella scelta della soluzione successiva per servoazionamenti integrati Bosch Rexroth e altri dispositivi di automazione industriale. —> Richiedi la riparazione

Chiama: +48 717 500 983
