Assistenza del drive Baumüller BUM 60. Diagnostica dei componenti elettronici e ripristino della funzionalità del drive

L’assistenza del drive Baumüller BUM 60 dovrebbe comprendere non solo l’individuazione del componente danneggiato, ma anche il controllo dell’intero circuito di alimentazione, dell’elettronica di potenza, del circuito di frenatura e dei sistemi di controllo. Nel caso del modello BUM60-03/06-54-B-001, rivestono particolare importanza la diagnostica della sezione soft-start, dei transistor IGBT, dei condensatori del bus DC, del circuito ballast e dell’alimentazione ausiliaria. Solo un’analisi completa consente di determinare la reale causa del problema e di eseguire in sicurezza la riparazione del BUM60-03/06-54-B-001.

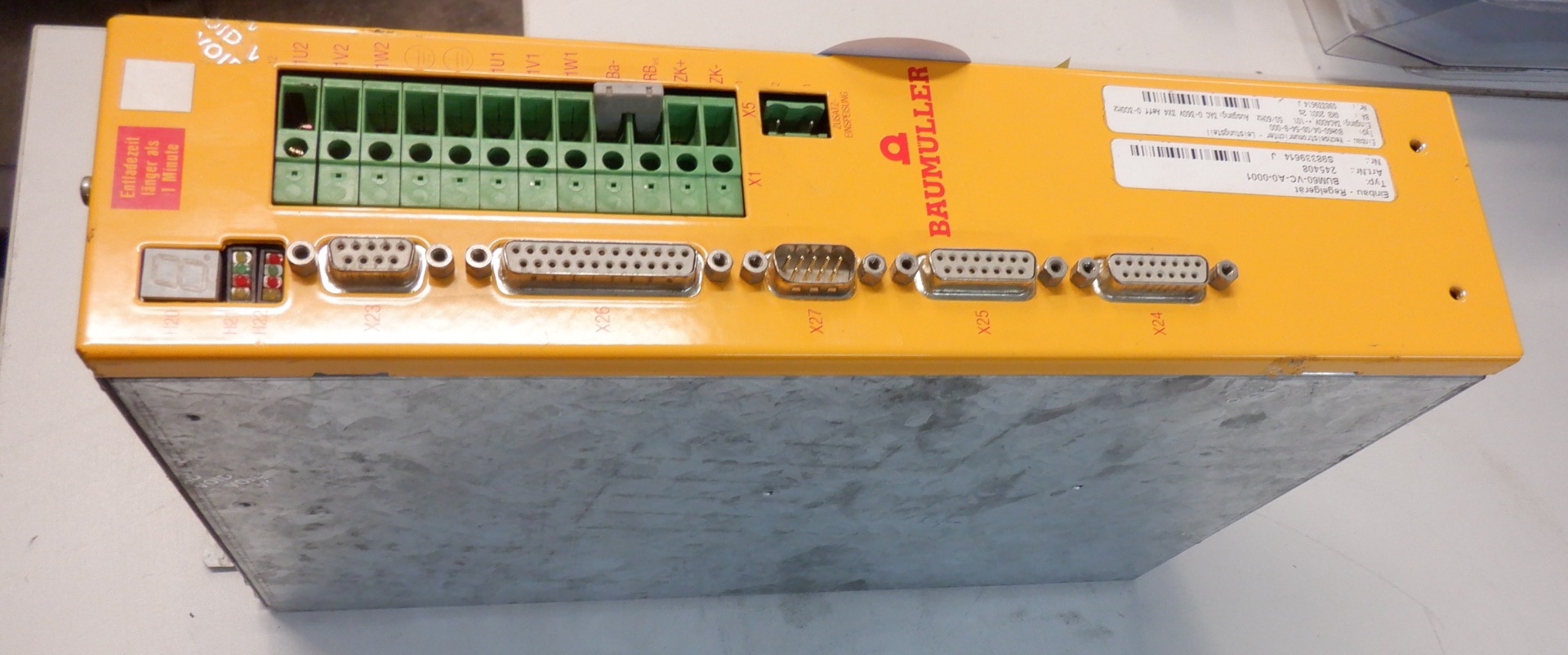

Il Baumüller BUM 60 è un’unità di azionamento integrata che comprende tre importanti sezioni funzionali: un convertitore di alimentazione in ingresso, un inverter lato motore e una scheda di controllo sostituibile. Questa configurazione offre un’elevata funzionalità, ma significa anche che uno stesso sintomo può avere origine in diversi circuiti. La mancata disponibilità del drive non indica quindi automaticamente un guasto dei transistor di potenza e un problema che si verifica durante la frenatura non dovrebbe essere diagnosticato esclusivamente sulla base del messaggio visualizzato.

Chiama: +48 717 500 983

Assistenza del drive Baumüller BUM 60. Quali sintomi indicano un guasto?

Nel caso del drive BUM 60 è importante distinguere il sintomo visibile sulla macchina dalla reale causa elettronica. Il drive monitora, tra gli altri parametri, la corrente del motore, la corrente di dispersione verso terra, la tensione del circuito intermedio, lo stato dei transistor di potenza, le tensioni ausiliarie, il carico del circuito ballast e la temperatura del dissipatore. Queste informazioni rappresentano un importante punto di partenza per la diagnostica successiva.

Il BUM60-03/06-54-B-001 non raggiunge lo stato di pronto o fa intervenire le protezioni

Una delle aree che richiedono un controllo in caso di mancata disponibilità è la sezione di ingresso del drive. Il BUM 60 è alimentato da una rete trifase a 400 V AC e, all’inserimento della tensione, i condensatori del circuito intermedio devono essere caricati in modo controllato. Questa funzione è svolta dal circuito di avviamento graduale, che limita la corrente di spunto iniziale.

Nel circuito vengono utilizzati un resistore di avviamento e un elemento di commutazione che, al termine del processo di carica, bypassa il resistore. Il guasto del resistore, del relè o del contattore può impedire il corretto avviamento del drive, provocare problemi con la tensione del bus DC oppure causare l’intervento delle protezioni da sovracorrente durante l’accensione.

Per questo motivo, in presenza di tale sintomo, la semplice sostituzione del componente più sospetto senza controllare gli altri elementi del circuito di alimentazione potrebbe non eliminare la reale causa del guasto.

Cosa significano Overcurrent ed Earth Fault nel Baumüller BUM 60?

Overcurrent nel Baumüller BUM 60

Lo stato Overcurrent indica il superamento della corrente motore consentita. Il messaggio compare quando la corrente di fase supera di circa il 30% la corrente di picco ammessa dell’unità di potenza. Di conseguenza, l’errore viene memorizzato e gli impulsi dell’inverter vengono bloccati.

Durante la diagnostica, in questa situazione è necessario considerare sia l’elettronica di potenza del drive sia le condizioni presenti sul lato del carico. All’interno del dispositivo richiedono particolare attenzione i rami dei transistor IGBT e i circuiti responsabili della misurazione e della protezione dello stadio di potenza.

Earth Fault nel Baumüller BUM 60

Earth Fault indica il rilevamento di una corrente di dispersione verso terra. La soglia del messaggio corrisponde approssimativamente al 10% della corrente di picco consentita dell’unità di potenza. La comparsa di questo stato richiede di verificare se il problema si trova nel drive stesso oppure all’esterno, nel circuito collegato all’unità di potenza.

DC Link Overvoltage e Ballast overload – problemi durante la frenatura

Durante una frenatura rapida della macchina, soprattutto in presenza di masse elevate e di un’elevata inerzia, il motore può passare al funzionamento come generatore e restituire energia al drive. Questa energia provoca un aumento della tensione sui condensatori del bus DC. Se non viene dissipata correttamente, il drive può segnalare DC Link Overvoltage.

Il circuito ballast è responsabile della dissipazione controllata dell’energia. L’energia in eccesso viene convertita in calore e dissipata attraverso la resistenza di frenatura. Dal punto di vista dell’assistenza è quindi particolarmente importante verificare il transistor di commutazione, ossia il chopper di frenatura, nonché la continuità e lo stato del circuito della resistenza ballast.

Lo stato Ballast overload indica invece un sovraccarico della resistenza di frenatura interna. La funzione di monitoraggio protegge il componente da carichi superiori alle condizioni operative consentite.

Se il drive arresta la macchina durante una frenatura intensa o se il problema si ripete proprio durante le variazioni di velocità e la dissipazione dell’energia, la diagnostica del circuito ballast dovrebbe essere una delle fasi fondamentali dell’assistenza.

Power Transistor / IPM fault e temperatura del dissipatore

L’elettronica di potenza del BUM 60 utilizza transistor IGBT comandati da circuiti driver dedicati. I circuiti di protezione reagiscono, tra l’altro, ai cortocircuiti e a condizioni termiche anomale, bloccando gli impulsi di comando per proteggere lo stadio di potenza.

Il messaggio Power Transistor / IPM fault è associato al monitoraggio dei transistor di potenza e può essere generato, tra l’altro, quando la temperatura di giunzione supera i 110°C. Non dovrebbe quindi essere interpretato esclusivamente come una conferma univoca di un danno meccanico o elettrico a uno specifico transistor. È necessaria la diagnostica dell’intera sezione.

La temperatura del dissipatore viene invece misurata da un sensore lineare, mentre il corretto monitoraggio del valore e la reazione al superamento delle condizioni operative sono gestiti dal controller collegato.

Diagnostica e riparazione del BUM60-03/06-54-B-001 – come ripristinare la funzionalità del drive?

La diagnostica dei componenti del drive Baumüller BUM 60 dovrebbe essere eseguita per blocchi funzionali. Ciò consente di individuare non solo il componente danneggiato, ma anche la causa che potrebbe averne provocato il sovraccarico o il deterioramento. Questo aspetto è particolarmente importante nei dispositivi di elettronica di potenza, dove i guasti delle singole sezioni possono essere correlati tra loro.

Come vengono controllati il sistema di alimentazione e il soft-start del BUM 60?

La prima area da controllare è il circuito di alimentazione in ingresso. Comprende, tra l’altro, misurazioni statiche della struttura a semiconduttore del ponte raddrizzatore e la verifica dei componenti del circuito di avviamento graduale. È necessario controllare il resistore di avviamento e l’elemento responsabile del suo successivo bypass.

Questo è particolarmente importante nei casi in cui il drive non raggiunge lo stato di pronto, si verificano problemi con la corretta formazione della tensione del circuito intermedio oppure la protezione dell’impianto interviene già durante l’accensione del dispositivo.

Diagnostica del circuito ballast e della resistenza di frenatura

La fase successiva consiste nel controllo del circuito responsabile dell’assorbimento dell’energia durante la frenatura. Devono essere verificati il transistor di commutazione del chopper e il circuito della resistenza ballast. Un guasto di questa sezione può causare una dissipazione non corretta dell’energia rigenerativa e un aumento della tensione del bus DC.

In presenza del messaggio DC Link Overvoltage, la diagnostica non dovrebbe quindi limitarsi al controllo dei soli condensatori. È inoltre necessario stabilire se il circuito di frenatura sia in grado di dissipare correttamente l’energia nelle condizioni operative della macchina.

Come vengono controllati i transistor IGBT e il bus DC?

Un elemento importante dell’assistenza professionale del BUM60-03/06-54-B-001 è costituito dalle misurazioni statiche di tutti e sei i rami dei transistor IGBT. Queste consentono di valutare lo stato di base delle strutture a semiconduttore responsabili della generazione di una tensione di uscita trifase con frequenza e ampiezza regolabili.

Parallelamente devono essere verificati i condensatori elettrolitici del circuito intermedio. Con il tempo di funzionamento i condensatori sono soggetti a invecchiamento, pertanto nell’ambito della diagnostica è importante controllare sia la loro capacità sia la resistenza serie equivalente ESR.

La valutazione della sola capacità potrebbe non fornire un quadro completo dello stato del componente. La variazione dei suoi parametri può influire sul comportamento del bus DC e sulla stabilità di funzionamento dell’elettronica di potenza.

Alimentazione ausiliaria, scheda di controllo e connettori di segnale

Anche l’elettronica a bassa tensione è responsabile del corretto controllo dello stadio di potenza. Nell’ambito del ripristino della funzionalità del BUM 60 è necessario controllare i circuiti dell’alimentatore switching interno, che fornisce le tensioni galvanicamente isolate necessarie, tra l’altro, ai driver dei transistor.

Il drive monitora inoltre lo stato Auxiliary voltage undervoltage, ossia una tensione di alimentazione ausiliaria dell’unità di potenza troppo bassa. Per questo motivo, la diagnostica dell’alimentatore ausiliario costituisce una parte importante dell’analisi del dispositivo, soprattutto se i problemi si verificano in modo irregolare o riguardano il controllo dello stadio di potenza.

Devono essere controllati anche i connettori della scheda di controllo. Collegamenti ossidati o contaminati possono provocare problemi di sistema sporadici e difficili da riprodurre. La pulizia preventiva e il controllo dei collegamenti consentono di eliminare una delle possibili cause di funzionamento instabile del drive.

Parametri del BUM60-03/06-54-B-001 importanti durante l’assistenza

Il modello BUM60-03/06-54-B-001 dispone di una corrente di uscita nominale di 3 A e di una corrente massima di sovraccarico di 6 A. L’unità può funzionare con motori con una potenza nominale consigliata di circa 1,1 kW. In uscita viene generata una tensione alternata trifase con frequenza e ampiezza regolabili.

• Alimentazione: trifase 400 V AC.
• Corrente di uscita nominale: 3 A.
• Corrente massima di sovraccarico: 6 A.
• Potenza motore consigliata: circa 1,1 kW.
• Grado di protezione: IP20.

Il grado di protezione IP20 richiede che il dispositivo venga utilizzato in un quadro elettrico correttamente progettato, in grado di garantire le condizioni di raffreddamento richieste e la protezione dell’elettronica dagli agenti contaminanti presenti nell’ambiente industriale. Polveri conduttive, umidità o nebbia d’olio possono accelerare il deterioramento dell’elettronica e aumentare il rischio di problemi nei circuiti che funzionano ad alte tensioni.

Quali stati diagnostici monitora il Baumüller BUM 60?

Nel caso del BUM 60 è opportuno parlare soprattutto degli stati monitorati e dei messaggi diagnostici. Tra i più importanti figurano:

• Overcurrent – superamento della corrente motore consentita; dopo il superamento della soglia, l’errore viene memorizzato e gli impulsi dell’inverter vengono bloccati.
• Earth Fault – rilevamento di una corrente di dispersione verso terra.
• DC Link Overvoltage – tensione del circuito intermedio troppo elevata, che può verificarsi, tra l’altro, durante la frenatura.
• Power Transistor / IPM fault – stato associato al monitoraggio dei transistor di potenza e delle relative condizioni operative.
• Auxiliary voltage undervoltage – tensione di alimentazione ausiliaria troppo bassa.
• Ballast overload – sovraccarico della resistenza di frenatura interna.
• Heatsink temperature – monitoraggio della temperatura del dissipatore mediante il sistema che collabora con il controller.

Il messaggio deve essere considerato un’indicazione diagnostica e non un’informazione automatica sul componente da sostituire. Ad esempio, DC Link Overvoltage indirizza l’attenzione verso il circuito intermedio e quello di frenatura, mentre in presenza di Power Transistor / IPM fault è necessario valutare non solo i transistor, ma anche le condizioni del loro controllo e della loro protezione.

Quando conviene riparare il Baumüller BUM 60 e quando considerare la sostituzione?

La riparazione del drive esistente è particolarmente importante nelle macchine in cui il BUM 60 costituisce un elemento di un sistema di automazione già configurato. La sostituzione del dispositivo con un’altra soluzione può richiedere la verifica della compatibilità, dei parametri del drive, del sistema di controllo, dei collegamenti e dell’interazione con gli altri componenti della macchina.

Se i componenti principali del dispositivo possono essere diagnosticati efficacemente e ripristinati alle corrette condizioni operative, la rigenerazione del Baumüller BUM 60 può limitare l’entità degli interventi sulla macchina esistente. La decisione dovrebbe tuttavia dipendere dalle condizioni dello specifico esemplare e dal risultato della diagnostica.

La sostituzione dovrebbe essere presa in considerazione quando l’entità dei danni è molto elevata, quando non è possibile ripristinare efficacemente la funzionalità del dispositivo oppure quando la situazione tecnologica dello stabilimento giustifica la modernizzazione dell’intero sistema di azionamento. Una decisione di questo tipo non dovrebbe tuttavia essere presa esclusivamente sulla base del primo messaggio di errore.

Come ridurre il rischio di un nuovo fermo dopo la riparazione del drive Baumüller BUM 60?

Un guasto del drive non si limita al costo del dispositivo stesso. Per il reparto manutenzione sono importanti anche le ore di fermo, la disponibilità della macchina, i ritardi nella produzione e il rischio di un nuovo arresto dopo una riparazione incompleta. Per questo motivo, il ripristino della funzionalità del drive Baumüller BUM 60 dovrebbe comprendere una verifica il più possibile completa dei componenti correlati al guasto iniziale.

In pratica, ciò significa controllare la sezione di ingresso, il circuito soft-start, il ponte raddrizzatore, il circuito intermedio, i condensatori, il chopper di frenatura, la resistenza ballast, i transistor IGBT, l’alimentazione ausiliaria e i collegamenti della scheda di controllo. Questo approccio consente di ricercare l’origine del problema anziché limitarsi esclusivamente agli effetti del guasto.

Hai bisogno della riparazione del BUM60-03/06-54-B-001 o della diagnostica di un altro drive Baumüller BUM 60? Affida il dispositivo a una verifica presso il nostro servizio tecnico. Sulla base della diagnostica è possibile determinare l’entità dei danni, le possibilità di ripristino della funzionalità e gli interventi successivi necessari per rimettere in funzione il drive nella macchina. —> Richiedi la riparazione

In caso di guasto che provoca l’arresto della produzione, anche il tempo di intervento è importante. Una riparazione espressa del Baumüller BUM 60 dovrebbe tuttavia essere sempre associata a una diagnostica completa dei circuiti principali. Ridurre i tempi di assistenza non dovrebbe significare omettere misurazioni che potrebbero individuare la reale causa del guasto.
