Assistenza del controllore CAREL PCO5000000EL0. Effetti delle alte temperature sull’elettronica

L’assistenza del controllore CAREL PCO5000000EL0 è necessaria quando il dispositivo non si avvia, si riavvia autonomamente, blocca il programma, trasmette valori di misura errati o perde la comunicazione con il terminale e il sistema BMS. Una delle cause frequenti di questi sintomi è il funzionamento prolungato dell’elettronica a una temperatura troppo elevata. Il surriscaldamento accelera l’invecchiamento dei condensatori, sollecita la sezione di alimentazione e può provocare un funzionamento instabile dell’intero sistema HVAC/R.

In un impianto industriale non si verifica sempre immediatamente un guasto completo del controllore. Inizialmente il difetto può manifestarsi soltanto dopo il riscaldamento del quadro elettrico, durante un carico elevato oppure in determinate ore di funzionamento. Per questo motivo una corretta diagnostica del controllore HVAC dovrebbe comprendere non solo l’ispezione visiva della scheda, ma anche misure sotto carico, analisi della temperatura e test di tutte le interfacce del dispositivo.

Chiama: +48 717 500 983

Guasto e surriscaldamento del controllore CAREL pCO5 – sintomi, cause e rischio di fermo impianto

Qual è la funzione del CAREL PCO5000000EL0 in un impianto HVAC/R?

CAREL PCO5000000EL0 appartiene alla famiglia dei controllori programmabili pCO5 destinati all’automazione degli impianti HVAC/R. Dispositivi di questo tipo vengono utilizzati, tra l’altro, nelle unità di trattamento aria, nei gruppi frigoriferi ad acqua, negli impianti di refrigerazione, nelle pompe di calore e nei sistemi che utilizzano compressori.

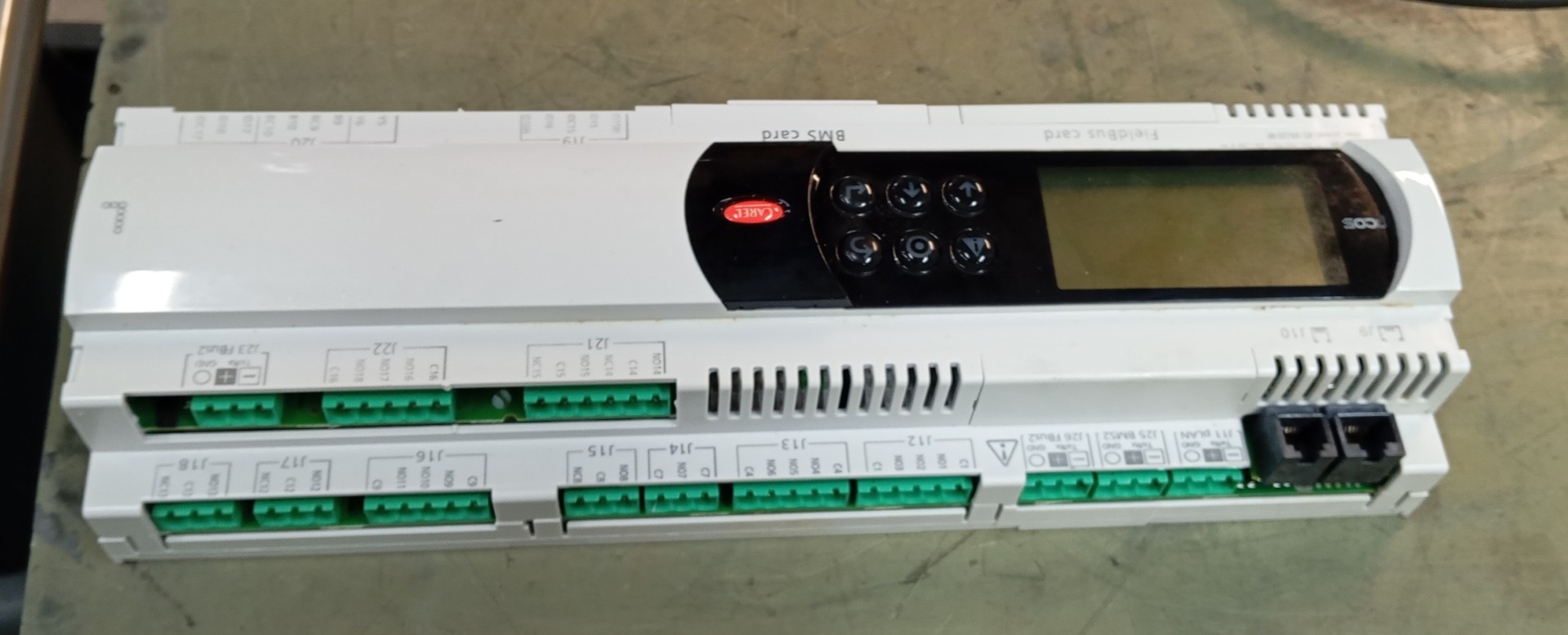

La variante PCO5000000EL0 è identificata come CAREL pCO5 Large con terminale pGD1 integrato e alimentazione 24 VAC/VDC. Il controllore esegue la logica di regolazione programmata, legge i segnali provenienti dai sensori, comanda gli attuatori e scambia dati con moduli di espansione, terminali operatore e il sistema superiore di gestione dell’edificio.

A seconda dell’applicazione, può gestire il funzionamento di ventilatori, compressori, pompe, valvole, batterie di riscaldamento, sistemi di sbrinamento e dispositivi di protezione. Il guasto di una singola scheda può quindi arrestare non solo un componente, ma l’intero processo di raffreddamento, ventilazione o climatizzazione.

In che modo le alte temperature influiscono sull’elettronica del controllore?

La temperatura all’interno di un quadro elettrico chiuso può essere sensibilmente superiore a quella del reparto produttivo o del locale macchine. Il calore viene generato, tra l’altro, da inverter, alimentatori, contattori, trasformatori, convertitori e cavi sottoposti a carico. Se la ventilazione è ostruita o i dispositivi sono installati troppo vicini tra loro, l’energia termica non viene dissipata efficacemente.

Il funzionamento prolungato in queste condizioni accelera il degrado dei materiali isolanti, delle giunzioni saldate, dei connettori e dei componenti a semiconduttore. Particolarmente sensibili alla temperatura sono i condensatori elettrolitici presenti nella sezione di alimentazione del controllore.

Invecchiamento dei condensatori e aumento dell’ESR

Le alte temperature accelerano la perdita dell’elettrolita presente all’interno del condensatore. Ciò provoca una graduale diminuzione della capacità e un aumento dell’ESR, cioè della resistenza serie equivalente. Il componente filtra peggio la tensione e può a sua volta generare più calore a causa della corrente di ripple che lo attraversa.

Nella pratica di assistenza si utilizza un’approssimazione secondo cui un aumento della temperatura di esercizio del condensatore di circa 10°C può ridurne la durata prevista anche della metà. Si tratta di una regola indicativa, poiché la durata effettiva dipende anche dalla costruzione del componente, dalla tensione, dal carico, dalla corrente di ripple e dalla qualità del raffreddamento.

Un condensatore usurato non è sempre rigonfio o visibilmente danneggiato. Può apparire integro e allo stesso tempo presentare un ESR elevato e una capacità insufficiente. Per questo motivo una semplice ispezione visiva non è sufficiente per valutare la sezione di alimentazione.

Tensioni instabili, riavvii ed errori di comunicazione

La riduzione dell’efficacia del filtraggio provoca un aumento del ripple di tensione e l’instabilità delle tensioni ausiliarie che alimentano processore, memoria, ingressi analogici e circuiti di comunicazione. Il controllore può avviarsi correttamente dopo un lungo periodo di fermo e successivamente perdere stabilità una volta riscaldato.

Le possibili conseguenze comprendono:

• problemi di avviamento del controllore,
• riavvii spontanei,
• blocco del programma di controllo,
• riavvio del terminale operatore,
• letture errate degli ingressi analogici,
• variazioni casuali degli stati di ingressi e uscite,
• comunicazione pLAN o RS485 instabile,
• perdita della comunicazione con il sistema BMS,
• allarmi ricorrenti dell’impianto HVAC/R.

Quali sintomi indicano un guasto del controllore CAREL pCO5?

Un guasto del controllore CAREL pCO5 non significa sempre una completa assenza di alimentazione. In molti casi i primi segnali sono anomalie irregolari che compaiono soltanto dopo alcune ore di funzionamento o con temperature ambiente più elevate.

Sintomo	Possibile causa	Intervento consigliato
Il controllore non si avvia	Guasto dell’ingresso di alimentazione, del convertitore o dei condensatori	Misura della tensione di ingresso, dell’assorbimento di corrente e delle tensioni ausiliarie
Riavvii casuali dopo il riscaldamento	Ripple elevato, stabilizzatore surriscaldato o interruzione termica	Test sotto carico e controllo con termocamera
Valori errati dei sensori	Tensione di riferimento instabile, guasto dell’ingresso analogico o disturbi	Test degli ingressi con segnali di riferimento e controllo del percorso dei cavi
Nessuna comunicazione pLAN o RS485	Guasto del transceiver, dell’optoisolamento, del connettore o dell’alimentazione dell’interfaccia	Test della porta, della terminazione, dei cavi e dei parametri di comunicazione
Nessuna risposta da una delle uscite	Relè usurato, sovraccarico del canale o guasto del comando	Misura dell’uscita e test con carico controllato
Il terminale pGD1 si riavvia o non risponde	Problema di alimentazione, connessione pLAN o elettronica del terminale	Controllo di tensione, cavo, indirizzamento e funzionamento di un terminale sostitutivo

I riavvii ripetuti non devono essere considerati esclusivamente come un errore del programma. Per prima cosa è necessario verificare la qualità dell’alimentazione, la temperatura dei componenti e la stabilità delle tensioni sulla scheda.

Il controllore funziona soltanto dopo essersi raffreddato oppure arresta l’impianto dopo alcune ore di funzionamento? È opportuno interrompere ulteriori tentativi di avviamento e inviare il dispositivo alla diagnostica. Continuare a utilizzarlo ad alte temperature può estendere i danni e rendere più difficile il recupero dell’applicazione.

Perché il controllore CAREL PCO5000000EL0 si surriscalda?

Il surriscaldamento non deve derivare necessariamente da un guasto del controllore stesso. Spesso è la conseguenza di condizioni non corrette nel quadro oppure di un problema presente in un circuito esterno.

Tra le cause più frequenti rientrano:

• filtri di ventilazione sporchi,
• ventilatori del quadro non funzionanti,
• circolazione dell’aria insufficiente,
• distanza insufficiente da inverter, alimentatore o trasformatore,
• temperatura elevata nel locale macchine,
• uscita a relè o transistor sovraccaricata,
• morsetti allentati che provocano riscaldamento locale,
• tensione di alimentazione non corretta,
• disturbi generati da contattori, motori ed elettrovalvole,
• posa dei cavi di segnale insieme ai cavi di alimentazione.

La sostituzione di un componente visibilmente danneggiato senza eliminare la fonte di calore offre generalmente soltanto un effetto temporaneo. Il controllore riparato può guastarsi nuovamente se viene reinstallato nello stesso quadro soggetto a surriscaldamento.

Assistenza CAREL PCO5000000EL0 – diagnostica, riparazione e decisione sulla sostituzione

Come si svolge la diagnostica di un controllore HVAC?

Un’assistenza professionale del CAREL PCO5000000EL0 dovrebbe iniziare dalla raccolta delle informazioni sulle condizioni in cui si è verificato il guasto. Sono importanti, tra l’altro, la temperatura nel quadro, il tempo di funzionamento prima della comparsa dell’errore, lo storico degli allarmi, le ultime modifiche all’impianto e il comportamento del controllore dopo la disconnessione dell’alimentazione.

Salvataggio dell’applicazione e della configurazione

Prima di intervenire sull’elettronica, se le condizioni del dispositivo lo consentono, è necessario salvare:

• l’applicazione di controllo,
• i parametri di processo,
• le impostazioni dei regolatori e degli allarmi,
• gli indirizzi dei dispositivi,
• la configurazione della comunicazione,
• le informazioni sui moduli I/O collegati,
• lo storico degli allarmi e degli eventi.

Una copia dei dati è importante anche quando si considera la sostituzione del controllore. Un hardware funzionante privo del programma e della configurazione corretti non è necessariamente in grado di riavviare l’impianto.

Misure dell’alimentazione e analisi termografica

La fase successiva comprende il controllo dell’alimentazione 24 VAC/VDC sia a vuoto sia durante il funzionamento del dispositivo. È necessario misurare il valore della tensione, il ripple, l’assorbimento di corrente e la stabilità delle tensioni generate sulla scheda.

Devono essere controllati soprattutto:

• gli elementi di protezione dell’ingresso di alimentazione,
• i ponti raddrizzatori e i diodi,
• i condensatori elettrolitici,
• gli stabilizzatori di tensione,
• i convertitori switching,
• le resistenze di potenza,
• i connettori di alimentazione e i punti di saldatura.

La misurazione con una termocamera permette di individuare stabilizzatori, convertitori, resistenze, relè e connettori che raggiungono temperature anormalmente elevate. È opportuno eseguire l’analisi durante un carico controllato, poiché alcuni guasti non si manifestano a scheda fredda.

Test degli ingressi, delle uscite e della comunicazione pLAN e RS485

Dopo aver stabilizzato la sezione di alimentazione è necessario verificare le funzioni del controllore. Gli ingressi analogici vengono testati utilizzando valori di segnale noti corrispondenti ai sensori e trasduttori supportati. Gli ingressi digitali devono riconoscere correttamente entrambi gli stati, senza commutazioni casuali o ritardi.

Le uscite a relè, analogiche e digitali richiedono test con un carico sicuro e controllato. Il controllo comprende anche relè, optoisolatori, circuiti di comando, connettori e piste PCB.

Una fase separata consiste nel verificare:

• la comunicazione con il terminale operatore,
• la porta pLAN,
• le interfacce RS485,
• la comunicazione con i moduli di espansione,
• lo scambio di dati con il sistema BMS,
• la stabilità di funzionamento dopo il riscaldamento del dispositivo.

In cosa consistono la riparazione e la rigenerazione del CAREL pCO5?

La riparazione del CAREL pCO5 deve basarsi sulle misurazioni e non sulla sostituzione preventiva di componenti scelti casualmente. La portata degli interventi dipende dallo stato della scheda e può comprendere la rigenerazione della sezione di alimentazione, la sostituzione dei condensatori, la riparazione dei convertitori, la sostituzione di relè, optoisolatori, circuiti di comunicazione o connettori.

In presenza di connessioni danneggiate può essere necessaria la riparazione dei punti di saldatura e delle piste PCB. In caso di scolorimenti o carbonizzazione del laminato occorre verificare se il materiale garantisce ancora un isolamento adeguato e una sufficiente resistenza meccanica.

Dopo la riparazione il controllore dovrebbe essere sottoposto a test funzionali comprendenti:

• la stabilità di tutte le tensioni,
• il funzionamento dopo il riscaldamento,
• l’avviamento dopo ripetute disconnessioni dell’alimentazione,
• il corretto funzionamento di ingressi e uscite,
• la comunicazione con il terminale e i dispositivi esterni,
• il controllo della temperatura dei componenti sostituiti e riparati.

La rigenerazione del controllore CAREL ha senso quando ripristina non solo la possibilità di avviamento, ma anche la stabilità del dispositivo in condizioni simili al reale funzionamento dell’impianto.

Quando conviene riparare e quando acquistare un controllore sostitutivo?

La riparazione è generalmente giustificata quando il guasto riguarda la sezione di alimentazione, i componenti degli ingressi e delle uscite, i relè, le interfacce di comunicazione oppure singole aree della scheda. È inoltre molto importante la possibilità di salvare o recuperare l’applicazione di controllo.

Il reparto manutenzione dovrebbe confrontare il costo della riparazione non solo con il prezzo di un altro controllore, ma anche con il costo del fermo impianto. Nel caso della refrigerazione o della climatizzazione di processo, la mancanza del controllo può portare alla perdita dei parametri di processo, al danneggiamento del prodotto o all’arresto dell’intera linea.

Come scegliere un sostituto del CAREL PCO5000000EL0?

La scelta del dispositivo sostitutivo non dovrebbe basarsi esclusivamente sulla denominazione pCO5. È necessario verificare il codice completo, le dimensioni della scheda, il tipo di terminale, la tensione di alimentazione, il numero e il tipo di ingressi e uscite, nonché le interfacce di comunicazione utilizzate.

Anche un hardware identico, senza l’applicazione corretta, non è automaticamente pronto per il funzionamento. La sostituzione dovrebbe comprendere la preparazione di una copia dei dati, la configurazione del dispositivo, il controllo dell’indirizzamento e il test di funzionamento con l’impianto.

Hai bisogno di una riparazione o di un controllore sostitutivo? Invia una foto della targhetta, una descrizione dell’applicazione e informazioni sui sintomi. Ciò faciliterà la valutazione della soluzione più conveniente: assistenza del controllore CAREL PCO5000000EL0, acquisto di un dispositivo funzionante oppure ammodernamento del sistema.

Come prevenire ulteriori guasti del controllore?

Dopo aver completato la riparazione è necessario controllare le condizioni di funzionamento dell’intero quadro elettrico. La prevenzione è particolarmente importante nei locali macchine e negli impianti frigoriferi che operano 24 ore su 24.

Gli interventi consigliati comprendono:

• misurazione regolare della temperatura nel quadro,
• pulizia dei filtri e dei canali di ventilazione,
• controllo dei ventilatori e degli scambiatori di calore,
• controllo dei condensatori nella sezione di alimentazione,
• serraggio e verifica dello stato dei morsetti,
• mantenimento di una distanza adeguata dai dispositivi che generano molto calore,
• separazione dei cavi di segnale dai cavi di alimentazione,
• utilizzo di dispositivi di protezione contro le sovratensioni adeguati per i carichi induttivi,
• controllo del carico delle uscite del controllore,
• esecuzione periodica di copie del programma e della configurazione.

È inoltre utile registrare la temperatura in diversi momenti della giornata. Una misurazione breve durante un’ispezione potrebbe non rilevare un surriscaldamento che si manifesta soltanto al massimo carico dell’impianto.

Assistenza, acquisto e ammodernamento dei controllori CAREL presso RGB Elektronika

Non tutti i controllori danneggiati devono essere immediatamente destinati allo smaltimento. Dopo la diagnostica è possibile valutare la possibilità di ripararli, utilizzarli come dispositivi di riserva oppure destinarli all’acquisto di elettronica industriale guasta.

Se il controllore è difficile da reperire e l’impianto deve funzionare ancora per molti anni, vale la pena considerare l’ammodernamento del sistema. Tale processo dovrebbe comprendere l’analisi del programma, dei segnali I/O, delle protezioni, del terminale operatore, della comunicazione BMS e della documentazione elettrica. L’ammodernamento non può limitarsi alla semplice sostituzione meccanica della scheda.

RGB Elektronika gestisce richieste relative a diagnostica, riparazione, rigenerazione, acquisto e selezione di elettronica industriale. Fornire il codice completo e una descrizione dell’impianto consente di scegliere la soluzione più appropriata.

Richiedi l’assistenza del controllore CAREL PCO5000000EL0. Invia il codice del dispositivo, le foto della scheda e una descrizione dei sintomi. Su questa base è possibile pianificare la diagnostica, la riparazione, la rigenerazione, la scelta di un controllore sostitutivo o l’ammodernamento del sistema HVAC/R. —> Richiedi la riparazione
