Riparazione del servomotore BAUMULLER DSG56-M. Diagnostica dei guasti, codici di errore, rigenerazione dei componenti e ripristino della funzionalità

riparazione del servomotore Baumuller DSG56-M deve comprendere non solo la sostituzione dei cuscinetti usurati o di un encoder danneggiato, ma anche una diagnostica completa degli avvolgimenti, dell’isolamento, del freno, del sensore di temperatura, dell’albero e del sistema di feedback. È fondamentale calibrare correttamente il resolver o l’encoder rispetto alla posizione del rotore e successivamente testare il motore su un servoazionamento compatibile con carico variabile.

Il Baumüller DSG56-M opera negli assi di precisione di macchine di produzione, macchine utensili CNC, impianti di confezionamento, sistemi di posizionamento e altre applicazioni di automazione industriale. Un suo guasto può arrestare non solo un singolo asse, ma l’intero processo tecnologico. Per questo motivo, la diagnostica deve individuare la causa effettiva dell’allarme e distinguere un danno al motore da un problema del cavo, del servoazionamento, della parametrizzazione o della meccanica della macchina.

Un’assistenza professionale dovrebbe concludere la riparazione con misure elettriche, un test del segnale di feedback, il controllo del freno, una prova termica e una verifica dinamica del funzionamento. Solo un processo di questo tipo consente di ridurre il rischio di un nuovo errore di sovracorrente, surriscaldamento, perdita di posizione o danneggiamento del controllore collegato.

Chiama: +48 717 500 983

Riparazione del servomotore Baumuller DSG56-M – sintomi, codici di errore e diagnostica

Che cosa significa la sigla Baumüller DSG56-M?

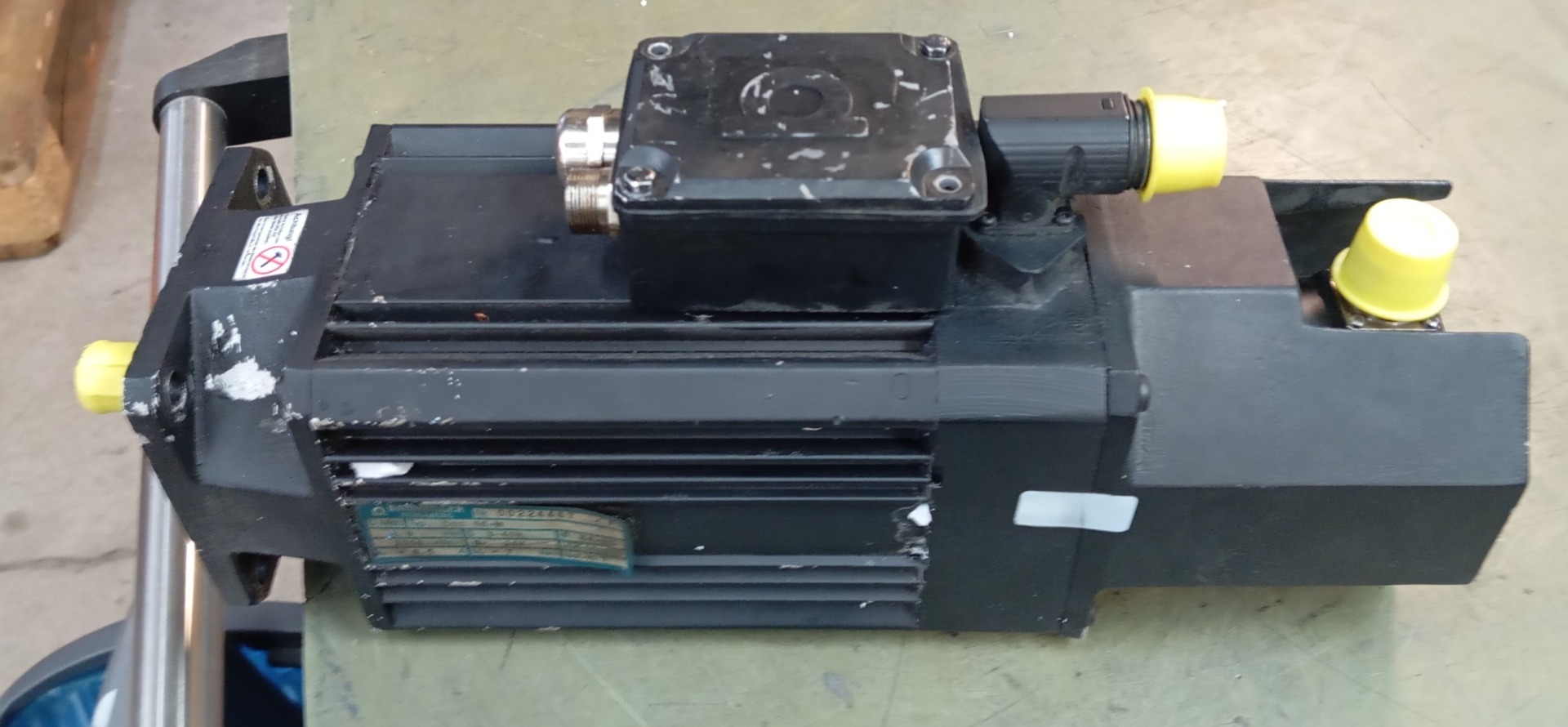

Il Baumüller DSG56-M è un servomotore sincrono trifase con rotore a magneti permanenti. Questa configurazione consente un controllo preciso di velocità, coppia e posizione, ma richiede una corretta interazione tra motore, sistema di feedback e servoazionamento.

La sigla DSG appartiene alla famiglia di motori DS. La lettera “G” indica una versione con freno di stazionamento, mentre l’assenza della lettera “O” identifica una versione senza ventilatore esterno. Il calore viene dissipato principalmente attraverso la superficie della carcassa e la flangia di montaggio. Il numero “56” indica la taglia meccanica e la lettera “M” specifica la variante di lunghezza del motore.

A seconda del codice completo della variante, il DSG56-M può avere avvolgimento, velocità nominale, corrente, tipo di feedback, connettori e dettagli costruttivi meccanici differenti. La coppia di stallo caratteristica per questa taglia è di circa 7 Nm; tuttavia, prima di scegliere un azionamento, un motore sostitutivo o ricambi, è sempre necessario leggere integralmente la targhetta identificativa.

Le versioni più comuni utilizzano un resolver bipolare oppure un encoder SinCos, in alcuni casi anche con informazione di posizione assoluta. Nello statore è installato un sensore di temperatura e il freno elettromagnetico è generalmente alimentato a 24 V DC. Il grado di protezione dipende dalla versione specifica, dalla tenuta dell’albero, dai connettori e dalle condizioni meccaniche della carcassa.

Importante: la sola sigla DSG56-M non è sufficiente per ordinare un ricambio. Occorre confrontare il numero di articolo, i parametri dell’avvolgimento, la velocità, il dispositivo di feedback, il freno, l’albero, la flangia, i connettori e l’assegnazione dei pin.

Quali sintomi indicano un guasto del servomotore Baumuller DSG56-M?

Il primo sintomo di un guasto non è sempre l’arresto completo dell’asse. Il servomotore può funzionare per un certo periodo con prestazioni ridotte, causando un aumento della temperatura, un posizionamento instabile o allarmi intermittenti. Proseguire il funzionamento può danneggiare gli avvolgimenti, il resolver, l’encoder, il freno o il modulo di potenza del servoazionamento.

Sintomo	Possibili cause	Diagnostica consigliata
Errore di sovracorrente dopo l’abilitazione dell’asse	Cortocircuito dell’avvolgimento, commutazione errata, freno bloccato, cavo di potenza danneggiato o modulo di potenza dell’azionamento guasto	Misura delle fasi U, V e W, prova di isolamento, Surge Test, controllo del freno e verifica dell’impostazione del feedback
Errore del resolver o dell’encoder	Sensore, cavo, connettore o alimentazione del segnale danneggiati, configurazione errata o contaminazione da olio	Analisi dei segnali, controllo del cavo e dei connettori, verifica dell’ampiezza, dell’offset e della posizione zero
Il motore si surriscalda	Sovraccarico, asimmetria degli avvolgimenti, cuscinetti danneggiati, freno che non si rilascia completamente o commutazione errata	Misura di corrente, temperatura, resistenza di fase, vibrazioni, freno e segnale di feedback
Rumore o vibrazioni	Cuscinetti usurati, sedi dei cuscinetti danneggiate, disallineamento, albero piegato, squilibrio o problema al giunto	Misura di vibrazioni, gioco, eccentricità dell’albero e allineamento, oltre al controllo dei componenti meccanici della macchina
Perdita di posizione o movimento instabile	Segnale del resolver o dell’encoder disturbato, impostazione dello zero errata, giochi meccanici o parametri del regolatore non corretti	Analisi della traccia di posizione, controllo del sistema di feedback, della meccanica e dei parametri del servoazionamento
Il freno non si rilascia	Mancanza dell’alimentazione a 24 V DC, bobina danneggiata, traferro eccessivo, disco di attrito usurato o blocco meccanico	Misura della tensione e della corrente della bobina, regolazione del traferro e prova della coppia di tenuta
Bassa resistenza di isolamento	Invecchiamento dell’isolamento, umidità, surriscaldamento, contaminazione da olio o danni meccanici agli avvolgimenti	Misura dell’isolamento verso la carcassa e tra le fasi, oltre all’ispezione visiva dell’interno del motore

È consigliabile inviare l’unità in assistenza già alla comparsa di allarmi intermittenti, aumento della temperatura o rumori insoliti. Una diagnostica tempestiva può limitare la riparazione a cuscinetti, tenuta, freno o sistema di feedback prima che statore e rotore vengano danneggiati.

Si verifica un errore di sovracorrente, un problema al resolver o il surriscaldamento dell’asse? Annota il codice completo dell’allarme, non cancellare la cronologia dei guasti e comunica al centro assistenza la sigla del motore e del servoazionamento collegato. In questo modo è più semplice riprodurre le condizioni nelle quali si verifica il guasto.

Come interpretare i codici di errore b maXX in abbinamento al DSG56-M?

Il servomotore DSG56-M non genera un proprio elenco universale di codici di errore. L’allarme viene visualizzato dal servoazionamento collegato, ad esempio da un’unità della famiglia Baumüller b maXX 3000, 4400 o 5000. Il significato del codice dipende dal modello del controllore, dalla versione hardware, dal software, dai moduli attivi e dalla configurazione dell’asse.

Pertanto, una descrizione come “errore encoder” o “sovracorrente” non è sufficiente per una diagnosi affidabile. Occorre annotare:

• il codice completo dell’allarme e il sottocodice,
• il modello e il numero del servoazionamento,
• la versione del software,
• lo stato dell’asse al momento del guasto,
• la velocità e il carico,
• la cronologia degli allarmi precedenti,
• se il guasto si verifica durante l’abilitazione, l’accelerazione, la frenatura o a motore fermo.

Un errore di sovracorrente che compare immediatamente dopo l’abilitazione del regolatore può indicare, tra le altre cause, un cortocircuito di fase, una sequenza errata dei conduttori, una commutazione errata, un cavo di potenza danneggiato, un freno bloccato o un guasto del modulo di potenza. Se l’allarme si verifica solo durante l’accelerazione o sotto carico, occorre controllare anche la meccanica dell’asse, i parametri del regolatore, il sovraccarico e le condizioni dei magneti del rotore.

Gli errori di feedback possono derivare da un resolver o un encoder danneggiato, ma anche da un’interruzione nel cavo, dalla corrosione del connettore, da interferenze elettromagnetiche, da una schermatura non corretta o da una configurazione errata del tipo di sensore. La sostituzione del dispositivo di feedback senza la successiva calibrazione non costituisce una riparazione completa.

Un errore di temperatura può essere causato da un reale surriscaldamento, da un sensore danneggiato, da un’interruzione nel cavo o da una caratteristica non corretta del componente installato. La misura della resistenza del sensore deve essere confrontata con la sua temperatura e con la curva prevista.

La diagnostica deve separare il motore, il cavo e il servoazionamento. In questo modo si evita di smontare inutilmente un motore efficiente quando l’allarme è in realtà causato da un cavo, un connettore, dalla parametrizzazione o dall’elettronica di controllo.

In che cosa consiste la diagnostica del servomotore Baumuller DSG56-M?

La diagnostica completa di un servomotore Baumuller DSG56-M inizia con l’identificazione dell’unità e la raccolta dei dati dalla macchina. Il centro assistenza dovrebbe conoscere la sigla completa, il numero di articolo, il modello del servoazionamento, il messaggio di allarme, le condizioni nelle quali si verifica il guasto e la cronologia delle riparazioni precedenti.

Prima dello smontaggio è consigliabile controllare i cavi di potenza e di feedback, lo stato dei connettori, la schermatura, l’alimentazione del freno e la libertà di movimento del meccanismo. Se è sicuro e consentito dalla documentazione della macchina, è possibile confrontare il comportamento dell’asse utilizzando un altro cavo o controllore funzionante. Queste attività devono essere eseguite da personale adeguatamente qualificato.

Misure degli avvolgimenti e dell’isolamento e prova dei cortocircuiti tra le spire

La diagnostica elettrica comprende la misura simmetrica della resistenza delle fasi U, V e W. Le differenze tra le fasi possono indicare un collegamento danneggiato, surriscaldamento, corrosione o un cortocircuito parziale dell’avvolgimento. I valori devono essere valutati tenendo conto della temperatura dello statore e della precisione dello strumento.

La resistenza di isolamento viene misurata tra gli avvolgimenti e la carcassa e tra i circuiti interessati. Prima della prova è necessario scollegare resolver, encoder, sensore di temperatura e altri componenti elettronici. La tensione di prova destinata agli avvolgimenti non deve essere applicata ai circuiti di feedback.

Una normale misura con ohmmetro può non rilevare un cortocircuito tra spire adiacenti. Per questo motivo si utilizza il Surge Test, che consente di confrontare la risposta delle singole fasi e individuare un indebolimento dell’isolamento tra le spire. Il risultato deve essere interpretato da un tecnico che conosca la struttura dei motori a magneti permanenti.

Se gli avvolgimenti sono contaminati da olio, la sola essiccazione può non garantire una riparazione duratura. L’olio può penetrare nel sistema di isolamento e causare una nuova diminuzione della resistenza dopo il riscaldamento del motore.

Controllo di cuscinetti, albero e tenuta

La diagnostica meccanica comprende la valutazione di cuscinetti, giochi, vibrazioni, eccentricità radiale e assiale dell’albero, superfici di montaggio e sedi dei cuscinetti. Un cuscinetto usurato può aumentare la resistenza al movimento, la temperatura e la corrente del motore, oltre a causare instabilità del segnale di feedback.

Il danneggiamento della tenuta dell’albero è particolarmente pericoloso nelle macchine in cui sono presenti olio o refrigerante vicino al motore. La contaminazione può penetrare nel motore e danneggiare l’isolamento, il freno o i componenti dell’encoder. In questo caso è necessario eliminare non solo l’effetto, ma anche la fonte della perdita sul lato macchina.

Devono essere controllati anche il giunto e l’allineamento dell’azionamento. Danni ripetuti ai cuscinetti dopo la riparazione possono essere causati da sovraccarico radiale, montaggio errato, sollecitazioni provenienti dal giunto o disallineamento dell’asse.

Diagnostica del resolver, dell’encoder, del sensore di temperatura e del freno

Il resolver deve essere controllato verificando la continuità degli avvolgimenti, la qualità del segnale, la stabilità dell’ampiezza, lo sfasamento e la risposta durante la rotazione dell’albero. Nel caso di un encoder SinCos si valutano, tra l’altro, la qualità dei segnali seno e coseno, lo stato del connettore e del cavo e l’informazione di posizione.

Un encoder contaminato o danneggiato può generare un segnale apparentemente corretto a bassa velocità, ma perdere stabilità durante i movimenti rapidi. La misura statica non dovrebbe quindi essere l’unico criterio di valutazione.

Il sensore di temperatura viene controllato in diversi punti di temperatura oppure confrontando la sua resistenza con la temperatura corrente dello statore. Il ricambio installato deve corrispondere alla caratteristica prevista dal servoazionamento.

Nel freno di stazionamento si controllano la resistenza e l’assorbimento di corrente della bobina, lo stato del disco di attrito, il traferro, il tempo di rilascio e la coppia di tenuta. Il freno è destinato principalmente a mantenere l’asse fermo dopo la perdita di alimentazione, non ad arrestare dinamicamente e regolarmente l’azionamento, salvo diversa indicazione del costruttore della macchina.

Dopo la diagnostica, il centro assistenza dovrebbe presentare l’entità dei danni e le opzioni disponibili: riparazione dell’unità del cliente, sostituzione con un’unità rigenerata, fornitura di ricambi, ammodernamento dell’asse o acquisto del motore guasto.

Rigenerazione del servomotore Baumuller DSG56-M e test finali

Come vengono rigenerati i componenti del DSG56-M?

La rigenerazione di un servomotore Baumuller DSG56-M dovrebbe essere preceduta dalla documentazione delle sue condizioni in ingresso. Prima dello smontaggio occorre registrare le sigle, le posizioni dei componenti, la configurazione dei cavi, l’impostazione del feedback e i parametri meccanici. Questo è particolarmente importante se il motore è già stato riparato in precedenza o presenta una versione non standard realizzata per il costruttore della macchina.

Dopo lo smontaggio, tutti i componenti vengono puliti e valutati per usura, surriscaldamento, corrosione, crepe e contaminazione da olio. Vengono controllati statore, rotore, magneti, albero, cuscinetti, scudi, freno, tenute, connettori e sistema di feedback.

Riavvolgimento dello statore e sostituzione del sensore di temperatura

Se lo statore presenta cortocircuiti tra le spire, un’interruzione, una dispersione verso massa o danni irreversibili all’isolamento, può essere necessario un riavvolgimento completo. Il processo deve riprodurre il numero di spire, la sezione del conduttore, la disposizione delle bobine, il senso di avvolgimento e lo schema di collegamento delle fasi.

L’impiego di un conduttore scelto arbitrariamente o la modifica del numero di spire influiscono sulla costante di coppia, sulla forza elettromotrice, sulla corrente e sull’interazione con il servoazionamento. Per questo motivo, prima di rimuovere il vecchio avvolgimento è necessario documentarlo con precisione.

Il nuovo avvolgimento viene realizzato con filo di rame smaltato adeguatamente selezionato e materiali isolanti idonei ai carichi termici e all’alimentazione impulsiva dell’inverter. Successivamente lo statore viene impregnato, spesso mediante un processo sottovuoto, e polimerizzato in condizioni controllate.

Un sensore di temperatura danneggiato viene sostituito con un componente la cui caratteristica soddisfi i requisiti del controllore. Dopo il montaggio si verificano la sua risposta durante il riscaldamento e la continuità dell’intero circuito di misura.

Rigenerazione di cuscinetti, tenute e freno

I cuscinetti devono essere scelti in funzione della velocità, del carico, della temperatura e del sistema di posizionamento dell’albero. Un gioco interno non corretto, il montaggio attraverso l’anello sbagliato o una quantità eccessiva di grasso possono ridurne la durata e aumentare la temperatura di esercizio.

Le sedi dei cuscinetti usurate possono essere ripristinate mediante boccolatura di precisione o un’altra tecnologia che garantisca la concentricità. Dopo la lavorazione è necessario ricontrollare la geometria degli scudi, la posizione dell’albero e il gioco tra i componenti rotanti e lo statore.

L’albero viene controllato per eccentricità, usura delle sedi dei cuscinetti, stato della cava per linguetta e danni alla filettatura. Una grave deformazione dell’albero o un danno al rotore possono modificare la convenienza economica della riparazione.

Durante la rigenerazione del freno vengono controllati bobina, cablaggio, disco di attrito, molle e superfici di accoppiamento. Dopo la sostituzione dei componenti si regola il traferro, si verifica il rilascio alla tensione richiesta e si misura la coppia di tenuta.

Le tenute vengono sostituite in base alla versione del motore e alle condizioni dell’applicazione. Prima della rimessa in servizio è inoltre necessario eliminare la causa dell’ingresso di olio o refrigerante dal lato macchina.

Perché la calibrazione del resolver o dell’encoder è fondamentale?

La fase più impegnativa della riparazione di un motore sincrono a magneti permanenti consiste nell’allineare il sistema di feedback con la posizione elettrica del rotore. Il servoazionamento utilizza questa informazione per controllare le correnti di fase e generare coppia.

Se il resolver o l’encoder viene installato in una posizione casuale, il controllore può alimentare le fasi nel momento sbagliato. Anche un errore angolare relativamente piccolo può causare:

• una riduzione della coppia disponibile,
• un aumento della corrente a vuoto,
• un eccessivo riscaldamento dello statore,
• vibrazioni e funzionamento rumoroso,
• posizionamento instabile,
• un errore di sovracorrente all’abilitazione dell’asse,
• movimento improvviso o incontrollato.

La calibrazione non dovrebbe consistere nel segnare la precedente posizione della carcassa dell’encoder. L’impostazione precedente potrebbe essere stata errata e il modulo sostitutivo potrebbe avere una posizione meccanica diversa del punto di riferimento. Il punto zero deve essere determinato mediante misura e confermato su un banco prova.

Dopo l’impostazione del dispositivo di feedback si verificano il senso di rotazione, la sequenza delle fasi, la stabilità della posizione, la corrente a vuoto e il comportamento durante l’accelerazione e le variazioni di coppia. Solo un risultato ripetibile nell’intero campo operativo conferma una commutazione corretta.

Quali test confermano la corretta riparazione di un servomotore Baumuller?

I test dei servomotori Baumuller dovrebbero riprodurre condizioni più impegnative di una breve rotazione dell’albero a vuoto. Un motore che gira sul banco può comunque presentare problemi di commutazione, surriscaldamento, freno o segnale dell’encoder a velocità più elevate.

La procedura finale può comprendere:

1. una nuova misura della resistenza di fase e dell’isolamento,
2. il controllo del sensore di temperatura,
3. l’analisi del segnale del resolver o dell’encoder,
4. la verifica del senso e della precisione della commutazione,
5. la misura della corrente a vuoto in diversi intervalli di velocità,
6. una prova con carico variabile,
7. la misura delle vibrazioni e del rumore dei cuscinetti,
8. una prova del freno sotto carico,
9. una prova termica con monitoraggio del sensore e uso di una termocamera,
10. una prova di tenuta adeguata alla versione dichiarata del motore.

Durante il test su un servoazionamento compatibile vengono monitorati corrente, velocità, posizione, temperatura e cronologia degli allarmi. Occorre prestare particolare attenzione all’abilitazione del regolatore, ai cambi di direzione, alle accelerazioni rapide, alla frenatura e al funzionamento sotto carico.

Dopo la riparazione, il cliente dovrebbe ricevere una conferma chiara dei lavori eseguiti e i risultati delle misure più importanti. Il rapporto facilita il collaudo tecnico, il confronto dei parametri durante le verifiche successive e la determinazione delle responsabilità in caso di problemi dopo l’installazione del motore.

Non rimettere il motore in produzione esclusivamente sulla base di una prova di rotazione a vuoto. Chiedi al centro assistenza se può eseguire una prova dinamica, una misura della temperatura, un test del freno e una verifica del sistema di feedback.

Quando conviene riparare e quando scegliere un motore sostitutivo?

La riparazione del DSG56-M del cliente è spesso vantaggiosa quando il motore presenta un albero, connettori, un dispositivo di feedback o parametri non standard predisposti per il costruttore della macchina. Mantenere la configurazione originale riduce il rischio di problemi meccanici e software durante la messa in servizio.

La rigenerazione è particolarmente giustificata quando sono danneggiati cuscinetti, tenuta, freno, sensore di temperatura, avvolgimenti o modulo di feedback, mentre rotore, magneti, albero e carcassa restano idonei a un ulteriore utilizzo.

L’acquisto di un’unità sostitutiva può essere una soluzione migliore quando:

• l’albero o il rotore sono gravemente danneggiati,
• la carcassa è crepata o deformata,
• i magneti hanno perso le proprietà richieste,
• la riparazione non può essere completata entro il tempo di fermo ammissibile,
• è disponibile un’unità collaudata con configurazione identica,
• è previsto l’ammodernamento dell’intero asse di azionamento.

Un ricambio non deve essere scelto esclusivamente in base alla coppia e alla taglia 56. Occorre confrontare velocità, tensione del circuito intermedio DC, avvolgimento, costante di coppia, tipo di feedback, freno, sensore di temperatura, albero, flangia, lunghezza, connettori e assegnazione dei pin.

Se il motore e il servoazionamento originali sono difficili da reperire, è opportuno valutare l’ammodernamento dell’intero asse. La sostituzione del solo motore con un modello più recente può richiedere un nuovo controllore, nuovi cavi, una nuova configurazione di sicurezza, modifiche meccaniche e una nuova taratura degli anelli di regolazione.

In una situazione di fermo critico, una soluzione pratica può essere ordinare la diagnostica del motore del cliente e contemporaneamente verificare la disponibilità di un’unità rigenerata. Ciò consente di scegliere l’opzione con il tempo effettivo più breve per il ripristino della produzione.

Come preparare il Baumuller DSG56-M per la spedizione al centro assistenza?

Prima dello smontaggio, i cavi devono essere contrassegnati e occorre fotografare la targhetta, i connettori e la disposizione di montaggio. La targhetta non deve essere rimossa e il resolver o l’encoder non devono essere smontati in stabilimento senza attrezzature adeguate.

Alla spedizione è consigliabile allegare:

• una descrizione dei sintomi e delle circostanze del guasto,
• il codice di errore completo e il sottocodice,
• il modello del servoazionamento collegato,
• una foto della targhetta,
• informazioni sulle riparazioni precedenti,
• il cavo motore o il cavo di feedback se si sospetta che sia danneggiato,
• la data richiesta per il riavvio della macchina.

Il motore deve essere bloccato contro gli spostamenti all’interno dell’imballaggio. L’albero, i connettori e i componenti del feedback non devono sopportare carichi provenienti dal materiale di imballaggio. In caso di perdita d’olio, l’unità deve essere imballata in modo che la contaminazione non si diffonda nella spedizione e non danneggi i connettori.

Non colpire l’albero, non ruotarlo con utensili e non rimuovere il giunto con un metodo che carichi i cuscinetti. I danni causati da uno smontaggio non corretto possono aumentare notevolmente l’entità della riparazione.

Riparazione, acquisto, ammodernamento o ritiro di un servomotore Baumuller?

La gestione professionale di un guasto non dovrebbe concludersi con un’unica proposta. Dopo la diagnostica, il cliente dovrebbe essere informato se è più conveniente riparare il proprio motore, acquistare un’unità rigenerata, cercare un’unità nuova, ammodernare l’azionamento o sostituire l’intero asse.

Per il reparto manutenzione, l’aspetto più importante è il tempo effettivo necessario per riportare la macchina in funzione. Il reparto acquisti, invece, necessita di un’identificazione univoca del componente, delle condizioni di garanzia, di un rapporto di prova e della conferma di compatibilità. Riunire queste informazioni consente di evitare l’acquisto di un’unità che si adatta meccanicamente ma non funziona con il servoazionamento esistente.

Se il DSG56-M guasto non verrà più utilizzato, è possibile chiedere al centro assistenza il ritiro del servomotore, la valutazione dell’unità danneggiata in conto acquisto di un’unità rigenerata oppure la sua rigenerazione per il magazzino ricambi. Mantenere una scorta efficiente e collaudata può ridurre notevolmente il fermo successivo.

Hai bisogno di diagnostica, riparazione o rigenerazione di un Baumuller DSG56-M? Fornisci la sigla completa del motore, una foto della targhetta, il codice di allarme e il modello del servoazionamento. Sulla base di queste informazioni è possibile stimare il possibile ambito dei lavori, il metodo di consegna e la disponibilità di un’unità sostitutiva.. —> Richiedi la riparazione
