Come controllare un motore negli inverter ABB ACS550 e come scegliere le impostazioni corrette dell’inverter ABB?

L’inverter ABB ACS550 offre due approcci fondamentali al controllo motore: controllo scalare U/f e controllo vettoriale. In pratica, ciò significa che questo convertitore di frequenza ABB ACS550 può essere adattato sia ad applicazioni semplici, come pompe e ventilatori, sia a sistemi più esigenti, in cui contano precisione di regolazione, coppia elevata a bassa frequenza e funzionamento stabile dell’azionamento. La corretta scelta della modalità influisce direttamente su avviamento, dinamica, consumo energetico, durata del motore e rischio di fermi macchina.

Per i reparti di manutenzione, gli automatici e i servizi tecnici, non si tratta solo di un tema di parametrizzazione. È anche una questione di affidabilità del processo. Un metodo di controllo dell’inverter scelto in modo errato può causare funzionamento instabile della macchina, calo della coppia, problemi di avviamento, sovraccarichi e, nel lungo periodo, anche richieste di assistenza non necessarie. Al contrario, un azionamento ABB configurato correttamente consente di sfruttare meglio le capacità del dispositivo e ridurre il rischio di guasti costosi.

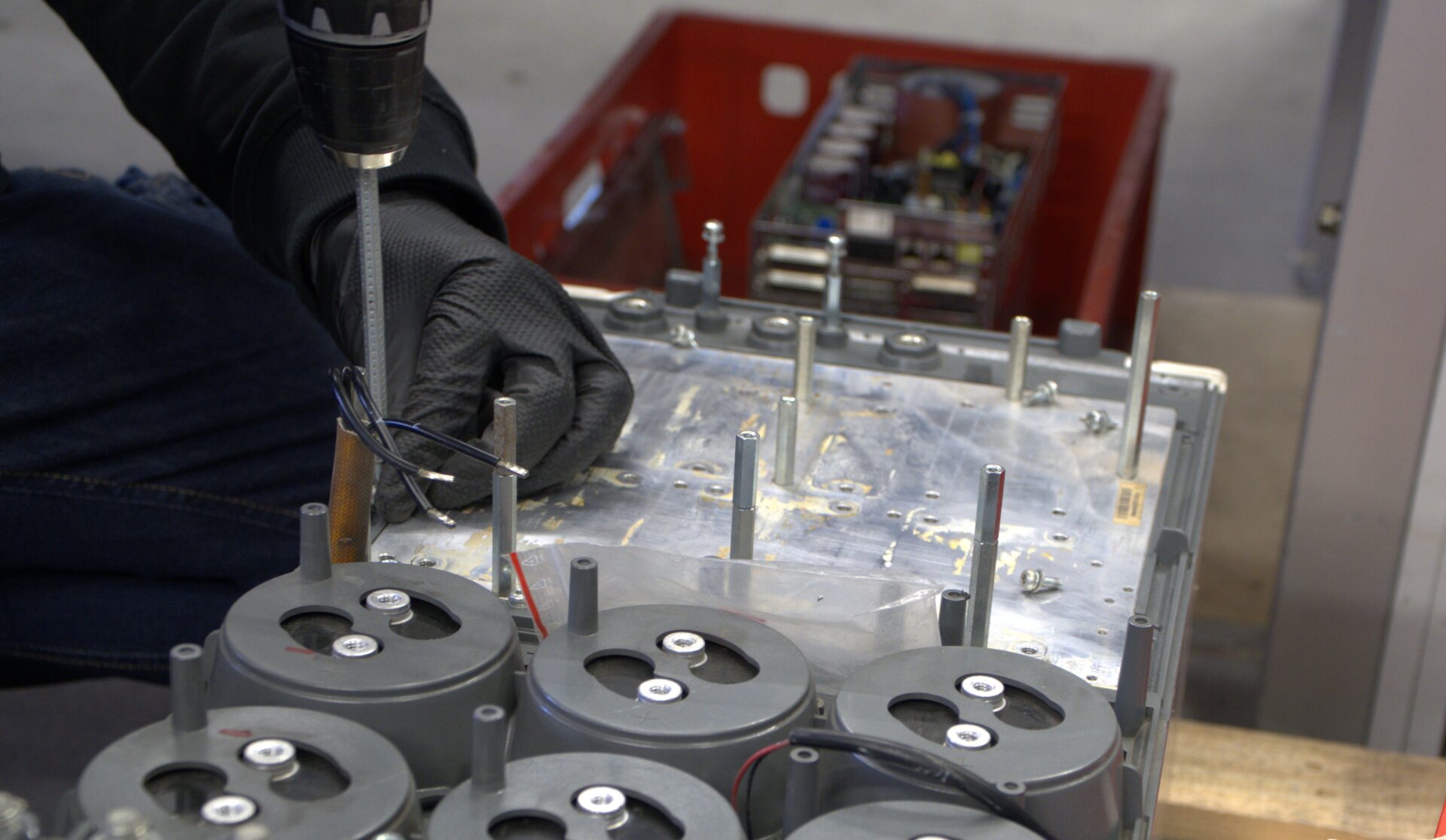

Il tuo ABB ACS550 funziona in modo instabile, perde coppia o crea problemi all’avviamento? Affidaci la diagnostica, la riparazione o la rigenerazione dell’inverter e verificheremo se l’origine del problema è la configurazione, l’elettronica di controllo o lo stadio di potenza.

Chiama: +48 717 500 983

Quali metodi di controllo offre il convertitore di frequenza ABB ACS550?

ABB ACS550 è un inverter destinato a un’ampia gamma di applicazioni industriali. A seconda dell’applicazione, l’utente può utilizzare il classico controllo scalare oppure un più avanzato controllo vettoriale. Ognuna di queste modalità presenta vantaggi, limiti e tipiche aree di applicazione differenti.

Che cos’è il controllo scalare U/f nell’inverter ABB ACS550?

Il controllo scalare si basa sul mantenimento del corretto rapporto tra tensione e frequenza, cioè di un rapporto U/f costante. In questo modo nel motore viene mantenuto il corretto livello di flusso magnetico, mentre il sistema funziona in modo semplice, stabile e prevedibile per molte applicazioni industriali standard.

In pratica, questa modalità viene spesso scelta dove non sono necessarie dinamiche molto elevate né un controllo preciso della coppia. Si adatta bene ovunque la priorità sia il funzionamento affidabile con un carico relativamente semplice.

Caratteristica lineare – quando funziona meglio?

La caratteristica lineare nel controllo scalare è una buona scelta per applicazioni a coppia costante. Si tratta di sistemi in cui il carico non cambia bruscamente con la velocità. In tali condizioni l’inverter ABB ACS550 può garantire un funzionamento corretto e stabile senza la necessità di passare a modalità di controllo più avanzate.

Questa soluzione può essere vantaggiosa, tra l’altro, in azionamenti più semplici di trasporto, alimentazione o ausiliari, dove ci si aspetta soprattutto prevedibilità del funzionamento e configurazione più semplice.

Caratteristica quadratica – perché è diffusa in pompe e ventilatori?

La caratteristica quadratica è stata progettata per applicazioni in cui la coppia di carico cresce con il quadrato della velocità. Questo riguarda soprattutto sistemi come pompe e ventilatori. Proprio in tali applicazioni il convertitore di frequenza ABB ACS550 viene utilizzato molto spesso.

La scelta di questa modalità è importante non solo per il funzionamento del motore stesso, ma anche per l’efficienza del processo. In pratica consente di limitare i sovraccarichi, migliorare la qualità di funzionamento del sistema e adattare meglio la caratteristica dell’azionamento al carico reale.

Perché si utilizza la compensazione IR?

Uno degli elementi importanti del funzionamento in modalità scalare è la compensazione IR, cioè l’aumento della tensione alle basse frequenze. Questa funzione aiuta ad aumentare la coppia di avviamento e a ridurre il rischio di una situazione in cui il motore non riesce ad avviarsi in modo fluido sotto carico.

In pratica, la compensazione IR è particolarmente importante quando l’utente osserva un avviamento lento, mancanza di forza dell’azionamento a basse velocità oppure il cosiddetto stallo del motore. In questi casi il problema non significa sempre un guasto del convertitore ABB. Spesso la causa è proprio una configurazione del controllo non ottimale.

Vale anche la pena sottolineare che il controllo scalare rimane un’ottima soluzione nei sistemi multimotore, dove un inverter alimenta più unità contemporaneamente. È un vantaggio importante dal punto di vista della pratica industriale.

In cosa consiste il controllo vettoriale nell’ABB ACS550?

Il controllo vettoriale è un metodo più avanzato di controllo dell’inverter, che consente di controllare il funzionamento del motore con molta più precisione rispetto al classico U/f. In questa modalità il convertitore analizza le relazioni tra tensione, corrente, frequenza e flusso, grazie a cui può regolare coppia e velocità in modo più preciso.

Per l’utente ciò significa dinamica più elevata, migliore risposta alle variazioni di carico e funzionamento più sicuro alle basse frequenze. Proprio per questo il controllo vettoriale è particolarmente importante dove l’azionamento lavora in condizioni variabili, richiede una migliore coppia di avviamento oppure deve comportarsi in modo stabile in prossimità di velocità molto basse.

Controllo vettoriale sensorless – quando offre il vantaggio maggiore?

ABB ACS550 supporta di serie il controllo vettoriale sensorless. Ciò significa che l’inverter non richiede un sensore di posizione aggiuntivo per stimare lo stato di funzionamento del motore e controllare correttamente la coppia e il flusso magnetico.

Questa soluzione è molto vantaggiosa quando l’utente vuole ottenere una dinamica migliore rispetto alla modalità scalare, ma allo stesso tempo non prevede di ampliare il sistema con un encoder. In molte applicazioni industriali questa modalità permette di ottenere una coppia elevata già a frequenze molto basse e di migliorare la stabilità di funzionamento dell’intero azionamento.

Dal punto di vista dell’assistenza, si tratta anche di un’informazione diagnostica importante. Se l’azionamento ACS550 funziona in modo instabile nonostante l’elettronica di potenza sia corretta, la causa può essere un’identificazione errata del motore, una parametrizzazione sbagliata o una modalità di controllo scelta in modo non adeguato, e non il guasto dell’inverter ABB stesso.

Controllo ad anello chiuso – quando è necessario un encoder?

Nelle applicazioni più esigenti è possibile utilizzare anche il controllo ad anello chiuso con retroazione. In tale variante sono necessari un encoder e un’interfaccia adeguata. Questa soluzione viene utilizzata quando l’applicazione richiede una precisione di regolazione ancora più elevata, un migliore controllo della velocità oppure una reazione più prevedibile dell’azionamento con carico variabile.

Non ogni macchina richiede una configurazione di questo tipo, ma dove contano precisione del processo, stabilità e ripetibilità, l’anello chiuso può essere giustificato tecnicamente ed economicamente. Questo riguarda in particolare sistemi in cui errori di velocità o mancanza di coppia si traducono in qualità del prodotto, sicurezza o rischio di fermo produzione.

Chiama: +48 717 500 983

Che cos’è l’ID Run e perché influisce sulla qualità del controllo?

Affinché il controllo vettoriale funzioni correttamente, il convertitore deve riconoscere correttamente i parametri del motore. A questo scopo viene utilizzata la procedura di identificazione definita ID Run. È proprio questa procedura che consente all’azionamento di adattare meglio il modello matematico al motore reale.

Se l’identificazione non viene eseguita correttamente oppure i dati del motore vengono inseriti in modo errato, possono comparire problemi di dinamica, coppia insufficiente, instabilità di funzionamento o risposta non corretta dell’azionamento al carico. Dal punto di vista pratico, ciò significa che una parte dei problemi segnalati come guasto dell’inverter ABB ACS550 deriva in realtà da avviamento, configurazione o errori dei parametri.

Se nello stabilimento hai un convertitore ABB che funziona in modo instabile dopo la sostituzione del motore, il cambio attrezzaggio della macchina o la modifica dell’applicazione, vale la pena iniziare con una diagnostica professionale delle impostazioni e test di funzionamento sotto carico prima di decidere la sostituzione del dispositivo.

Come scegliere la modalità di controllo dell’inverter ABB ACS550 e quando è necessaria l’assistenza?

Quali sintomi indicano una scelta errata del metodo di controllo dell’inverter?

Un controllo dell’inverter scelto in modo errato può generare sintomi che a prima vista sembrano un guasto dell’azionamento o del motore. In pratica si tratta più spesso di:

• coppia troppo bassa a bassa frequenza,
• problema di avviamento sotto carico,
• velocità instabile,
• strappi dell’azionamento,
• dinamica peggiore rispetto a quella attesa dall’utente,
• sovraccarichi durante gli stati transitori,
• funzionamento inefficiente della pompa o del ventilatore dopo la modifica dei parametri.

In molti casi l’origine del problema non è uno stadio di potenza danneggiato, ma il mancato adattamento della modalità operativa al carattere dell’applicazione. Per questo una diagnostica affidabile dovrebbe comprendere sia l’elettronica sia la configurazione dell’azionamento e le condizioni di processo.

Quando il problema deriva dai parametri e quando da un guasto dell’azionamento ABB?

In ambiente industriale è facile confondere un problema di configurazione con un tipico guasto del dispositivo. Se dopo la modifica del motore, dei cavi, del carico o dei parametri applicativi l’inverter ABB inizia a funzionare peggio, il primo passo dovrebbe essere l’analisi delle impostazioni di controllo, dei dati nominali del motore, dell’andamento dell’avviamento e del comportamento dell’azionamento sotto carico.

Un guasto reale può essere indicato, tra l’altro, da:

• funzionamento instabile indipendentemente dai parametri,
• arresti ripetuti,
• errori legati allo stadio di potenza,
• problemi con l’alimentazione del circuito di controllo,
• danni all’elettronica di controllo,
• mancata risposta a segnali di controllo corretti,
• comportamento anomalo dopo il riscaldamento del dispositivo.

In tali situazioni vale la pena eseguire una diagnostica, riparazione o rigenerazione professionale del dispositivo. Nel caso di serie ritirate dal mercato, una riparazione rapida o un ammodernamento sono spesso più convenienti rispetto alla sostituzione affrettata dell’intero sistema di azionamento.

Perché la diagnostica del convertitore ABB ACS550 è importante per i costi e la continuità della produzione?

Una diagnostica eseguita correttamente permette di distinguere tre situazioni diverse: errore di configurazione, limite naturale della modalità di controllo scelta e guasto reale del dispositivo. È molto importante, perché ciascuna di queste situazioni richiede un’azione diversa.

In pratica ciò significa che un servizio affidabile dovrebbe controllare non solo il convertitore di frequenza ABB ACS550, ma anche:

• dati nominali del motore,
• scelta del metodo di controllo,
• comportamento dell’azionamento durante l’avviamento e il lavoro sotto carico,
• segnali di controllo e retroazioni,
• stato dello stadio di potenza e dell’elettronica di controllo,
• influenza dell’applicazione sulle condizioni reali di funzionamento dell’inverter.

Per la manutenzione l’effetto più importante è semplice: fermo più breve, decisione di assistenza più corretta e minor rischio di ricomparsa dello stesso guasto. Se nello stabilimento lavora un vecchio azionamento ABB, vale la pena considerare la diagnostica non come un costo, ma come un elemento di protezione della continuità produttiva.

Se hai bisogno di supporto per dispositivi come l’inverter ABB ACS550, non è utile solo la riparazione classica. In molti casi sono altrettanto importanti: assistenza, rigenerazione, ammodernamento, test, avviamento, parametrizzazione, acquisto di dispositivi più vecchi e scelta di un sostituto per un’applicazione le cui esigenze sono cambiate.

Per gli azionamenti che lavorano in processi critici, l’approccio basato sulla pratica funziona meglio: prima la diagnostica, poi la decisione se il dispositivo richiede correzione delle impostazioni, riparazione, rigenerazione o pieno ammodernamento del sistema.

Segnala al servizio RGB la necessità di riparazione dell’inverter ABB ACS550 tramite il modulo -> segnala la riparazione

Chiama: +48 717 500 983

Bibliografia:

• ABB, “ABB general purpose drives ACS550, 0.75 to 355 kW/1 to 500 hp”, 3AFE64792857, 09.2018. [Online]. https://library.e.abb.com/public/16d57f31532c4ac99156f65b6b6e91b8/ACS550_catalog_EN_3AFE64792857_RevS_lowres.pdf?x-sign=ZzrEPTD8UwU2jEUBzAkZCRmatlFboEAoq6gJUGOS67g1sneZ95F5vcMbOchQAGx3 [accesso: 15.04.2026]
• ABB, “ACS550-01/U1 Drives”, User’s Manual, 3AFE64804588, 07.2014. [Online]. https://library.e.abb.com/public/313b6ebaf237059fc1257d0a0048fd68/EN_ACS550_01_UM_H_A4.pdf [accesso: 15.04.2026]
• Zieliński, Wojciech G., Michałowska, Joanna, “Influenza del tipo di eccitazione sulla scelta della struttura di controllo vettoriale”, Zeszyty Problemowe – Maszyny Elektryczne n. 75/2006, Università Tecnica di Lublino, 2006, Lublino
• Guziński, Jarosław, Morawiec, Marcin, “Controllo scalare del motore asincrono”, versione 7, Dipartimento di Automazione degli Azionamenti Elettrici WEiA, Università Tecnica di Danzica, 2013, Danzica
