Assistenza pannello operatore Siemens 6AV6644-0AC01-2AX1. Sintomi di guasto, diagnostica e riparazione SIMATIC MP 377

L’assistenza del pannello operatore Siemens 6AV6644-0AC01-2AX1 dovrebbe iniziare stabilendo se la causa del problema è il pannello SIMATIC MP 377 stesso, la sua alimentazione, la configurazione, la comunicazione con il controllore oppure le condizioni di lavoro all’interno del quadro elettrico. Assenza di immagine, funzionamento errato del touch, riavvii o perdita di comunicazione con il PLC non indicano sempre lo stesso guasto. Una diagnostica efficace richiede quindi il controllo di diverse aree del dispositivo e dell’installazione in cui opera il pannello.

Nelle macchine industriali, il pannello HMI è uno dei principali elementi di comunicazione tra l’operatore e il processo. Un suo guasto può rendere difficile la modifica dei parametri, la lettura degli allarmi e dei valori di processo e, in determinate applicazioni, limitare significativamente la possibilità di proseguire la produzione. Per il reparto manutenzione è quindi importante riconoscere rapidamente i sintomi e stabilire se il problema è legato all’installazione, alle impostazioni o al dispositivo stesso.

Chiamaci: +48 717 500 983

Quali sintomi indicano un guasto del pannello Siemens SIMATIC MP 377?

Un pannello operatore SIMATIC MP 377 danneggiato o che funziona in modo non corretto può presentare sintomi molto diversi. In pratica, sono particolarmente importanti i problemi di avvio, visualizzazione, funzionamento touch e comunicazione con il PLC.

Sintomo	Area da controllare	Cosa verificare?
Il pannello non si avvia	Alimentazione	Tensione 24 V DC, morsetti, collegamenti ed equipotenzialità
Il pannello si riavvia automaticamente	Alimentazione, condizioni operative, EMC	Stabilità della tensione, temperatura, schermatura e posa dei cavi
Assenza di immagine o schermo molto scuro	Display e impostazioni	Luminosità, screen saver e funzioni relative alla retroilluminazione
La risposta touch è imprecisa	Touchscreen	Calibrazione e modalità di utilizzo della superficie touch
Assenza di valori di processo	Comunicazione	PROFINET, RS 422/RS 485, cavi, connettori e configurazione
I problemi compaiono dopo il riscaldamento della macchina	Condizioni termiche	Ventilazione, temperatura e modalità di installazione del pannello

Siemens MP 377 non si avvia o si riavvia automaticamente – cosa controllare?

Uno dei primi passaggi della diagnostica dovrebbe essere il controllo dell’alimentazione. Per questo dispositivo è prevista un’alimentazione nominale di 24 V DC con un intervallo di tensione ammesso di 19,2–28,8 V DC. Se il pannello non reagisce all’accensione, si blocca durante l’avvio o si riavvia automaticamente, è opportuno misurare la tensione direttamente sui suoi morsetti.

È inoltre necessario controllare lo stato del connettore di alimentazione e il collegamento equipotenziale. Non conta soltanto la presenza della tensione, ma anche la sua stabilità nelle reali condizioni operative della macchina.

Per il dispositivo è prevista anche una specifica sequenza di collegamento: prima il collegamento equipotenziale, quindi l’alimentazione, il computer di configurazione e il PLC. Anomalie dell’installazione possono causare sintomi simili a un guasto del pannello HMI stesso.

Se il SIMATIC MP 377 continua a non avviarsi correttamente nonostante il controllo dell’impianto di alimentazione, il passo successivo dovrebbe essere una diagnostica di assistenza più approfondita del dispositivo.

Assenza di immagine o schermo molto scuro on the SIMATIC MP 377

L’assenza di un’immagine leggibile non significa sempre che il display sia guasto. La variante descritta utilizza uno schermo LCD TFT con retroilluminazione LED e la luminosità può essere regolata su 256 livelli.

Durante la diagnostica conviene controllare le impostazioni di luminosità, il valore utilizzato all’avvio del pannello, lo screen saver e la funzione di spegnimento automatico della retroilluminazione. Questo consente di escludere una situazione in cui l’hardware funziona correttamente, ma la configurazione dà l’impressione di un guasto dello schermo.

Anche il modo in cui viene utilizzato il display è importante. La visualizzazione prolungata della stessa immagine può causare un temporaneo effetto di persistenza. La corretta impostazione dello screen saver è quindi un elemento del corretto utilizzo del pannello, non soltanto una questione di comfort dell’operatore.

Perché il touch del Siemens MP 377 non funziona correttamente?

Se l’operatore deve toccare lo schermo accanto al pulsante visualizzato, non riesce a selezionare correttamente i campi oppure nota un evidente spostamento del punto di risposta, è necessario distinguere un problema di calibrazione da un effettivo guasto del sistema touch.

La documentazione prevede una procedura di calibrazione a 25 punti. Se la risposta dello schermo è imprecisa, questa è una delle prime aree da verificare prima di concludere che il pannello richieda una riparazione più ampia.

Conta anche il modo in cui viene utilizzato il pannello. Il dispositivo dovrebbe essere azionato con un dito o con un dito coperto da un guanto sottile. L’uso di uno stilo, dell’unghia o di un guanto spesso può causare problemi nella corretta risposta dello schermo.

Se una nuova calibrazione non ripristina il corretto funzionamento, è consigliabile inviare il pannello Siemens MP 377 in assistenza per verificare il dispositivo e individuare eventuali ulteriori anomalie.

SIMATIC MP 377 non comunica con il PLC

Another common problem is loss of communication between the HMI panel and the controller. Sintomos may include missing current process values, intermittent loss of connection, unavailable data or problems with project transfer.

Il SIMATIC MP 377 utilizza, tra le altre interfacce, RS 422/RS 485, che può essere impiegata per PROFIBUS DP o MPI, oltre a due porte PROFINET e porte USB. La diagnostica dovrebbe comprendere sia le impostazioni di comunicazione sia il livello fisico della comunicazione.

È utile controllare:

• cavi di comunicazione,
• stato e fissaggio dei connettori,
• schermatura dei cavi,
• protezione dei cavi dalle sollecitazioni meccaniche,
• impostazioni delle interfacce di comunicazione,
• collegamento tra il pannello e il PLC.

Per le connessioni dati è importante utilizzare cavi schermati. Se la comunicazione si interrompe in modo intermittente, la diagnostica non dovrebbe limitarsi alla sola configurazione software: lo stato dell’installazione può essere altrettanto importante.

Blocco e funzionamento instabile del pannello dopo il riscaldamento della macchina

Se Siemens 6AV6644-0AC01-2AX1 inizialmente funziona correttamente, ma i problemi compaiono solo dopo un periodo prolungato di funzionamento o dopo l’aumento della temperatura nel quadro elettrico, è necessario tenere conto delle condizioni termiche.

Le aperture di ventilazione del pannello non devono essere ostruite. Per garantire una corretta ventilazione sono inoltre previsti adeguati spazi di montaggio, tra cui 50 mm di spazio libero sopra e sotto il dispositivo.

Conviene quindi verificare la temperatura reale nel punto di installazione, la libera circolazione dell’aria e la posizione dei dispositivi vicini che generano calore.

Anche l’umidità è importante. Dopo il trasporto del dispositivo a bassa temperatura o dopo un brusco cambiamento delle condizioni ambientali, il pannello non dovrebbe essere avviato fino alla completa scomparsa dell’eventuale condensa.

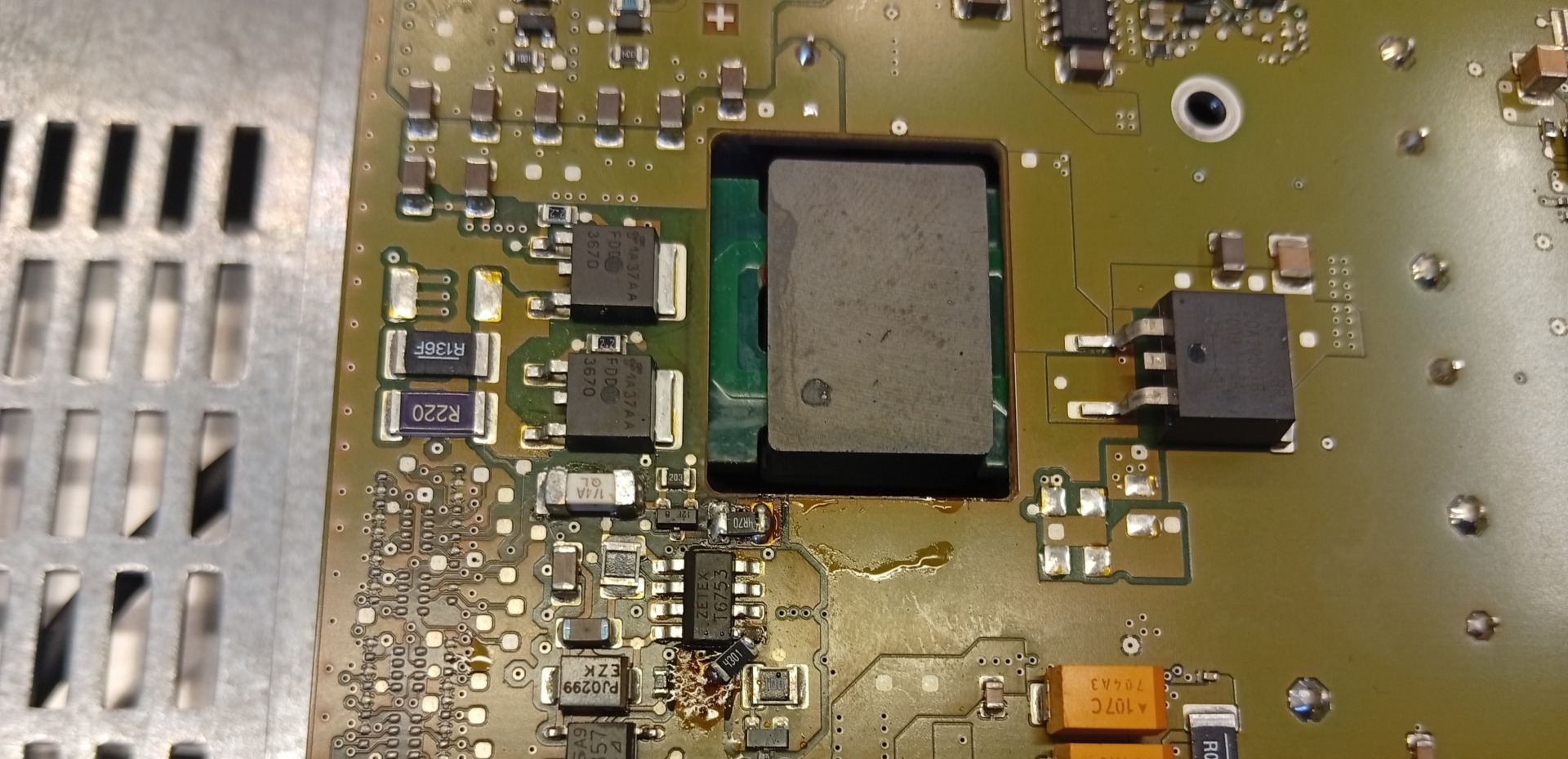

Come si svolgono la diagnostica e l’assistenza del pannello operatore Siemens 6AV6644-0AC01-2AX1?

Una diagnostica efficace del pannello Siemens SIMATIC MP 377 non dovrebbe basarsi sull’analisi di un solo sintomo segnalato. L’assenza di immagine può avere una causa diversa da un problema del display stesso e la perdita di comunicazione non significa automaticamente che l’interfaccia del pannello sia danneggiata. Per questo la diagnostica dovrebbe essere eseguita per fasi.

Diagnostica dell’alimentazione 24 V DC nel Siemens MP 377

Il controllo dovrebbe iniziare dall’alimentazione. È necessario misurare la tensione direttamente sui morsetti del dispositivo e confrontare il risultato con l’intervallo ammesso di 19,2–28,8 V DC.

La misurazione dovrebbe tenere conto delle reali condizioni operative della macchina. Il pannello può comportarsi correttamente a macchina ferma e diventare instabile durante variazioni di carico o durante il funzionamento di altri dispositivi dell’impianto.

Il controllo dovrebbe comprendere anche i collegamenti e l’equipotenzialità. In questo modo è possibile distinguere un problema dell’installazione da un’anomalia che richiede ulteriore assistenza sul SIMATIC MP 377.

Controllo del display, della retroilluminazione e del funzionamento touch

Il passo successivo consiste nel controllare il funzionamento del display e dei comandi del pannello. Se lo schermo è molto scuro, è necessario verificare la configurazione della luminosità e della retroilluminazione. Se la risposta touch non è corretta, conviene iniziare dalla procedura di calibrazione.

Questo approccio è particolarmente importante perché due sintomi che sembrano simili dal punto di vista dell’operatore possono richiedere interventi di assistenza completamente diversi. Una diagnostica accurata consente di determinare l’effettiva portata del problema prima di iniziare ulteriori lavori.

Diagnostica PROFINET, RS 422/RS 485 e comunicazione con il PLC

In assenza di comunicazione è necessario verificare sia la configurazione sia il percorso fisico di comunicazione. Particolare attenzione va riservata a PROFINET e all’interfaccia RS 422/RS 485 utilizzata, tra l’altro, per la comunicazione PROFIBUS DP o MPI.

I cavi devono essere adeguatamente schermati e fissati meccanicamente. Collegamenti allentati, posa errata dei cavi o problemi di schermatura possono causare errori intermittenti molto più difficili da diagnosticare.

Se il dispositivo perde regolarmente la comunicazione anche dopo il controllo dell’installazione e della configurazione, è consigliabile affidare la diagnostica del pannello a un centro assistenza specializzato in elettronica industriale.

Temperatura, ventilazione, EMC ed ESD – fonti di problemi spesso trascurate

Blocchi occasionali, riavvii e problemi di comunicazione difficili da riprodurre possono essere legati all’ambiente in cui opera il pannello. Durante la diagnostica non vanno quindi trascurate le condizioni elettromagnetiche.

Sono importanti la corretta schermatura, il collegamento equipotenziale, la posa dei cavi e la vicinanza di dispositivi che possono generare disturbi, come inverter o componenti di commutazione.

I componenti elettronici sono inoltre sensibili alle scariche elettrostatiche. Durante i lavori diagnostici è quindi necessario rispettare le regole di protezione ESD.

Il controllo di questi fattori è particolarmente importante quando il guasto non è costante, ma compare soltanto in determinati momenti del ciclo macchina o dopo un periodo prolungato di funzionamento.

Riparazione del SIMATIC MP 377 o sostituzione del pannello – quale soluzione conviene di più?

Quando si guasta un pannello HMI meno recente, ci si chiede spesso se sia meglio optare per la riparazione del SIMATIC MP 377 oppure avviare la sostituzione del dispositivo. Non esiste una risposta unica valida per ogni macchina.

La riparazione può essere particolarmente importante quando il pannello esistente fa parte di un impianto funzionante e la sua sostituzione richiederebbe ulteriori lavori legati all’adattamento del dispositivo, alla configurazione o alla rimessa in servizio della macchina.

Prima di scegliere un pannello diverso, è opportuno valutarne la compatibilità con il sistema di automazione esistente. Per i reparti manutenzione e acquisti, i criteri principali dovrebbero comprendere non solo il costo del dispositivo, ma anche il tempo necessario per ripristinare il funzionamento della macchina e l’entità delle modifiche richieste al sistema.

Per questo, prima di acquistare un dispositivo sostitutivo, conviene diagnosticare innanzitutto l’MP 377 esistente. In questo modo è possibile stabilire se il problema giustifica realmente la sostituzione del dispositivo o se il pannello attuale può essere ripristinato.

Dove riparare un pannello operatore Siemens SIMATIC MP 377?

Se un controllo di base dell’installazione non consente di individuare chiaramente la causa del problema, la riparazione del pannello Siemens SIMATIC MP 377 dovrebbe essere affidata a un centro assistenza specializzato in automazione ed elettronica industriale.

Per la diagnostica conviene fornire non solo la sigla Siemens 6AV6644-0AC01-2AX1, ma anche una descrizione dettagliata del comportamento del pannello. Informazioni sul fatto che il problema si presenti continuamente, dopo il riscaldamento della macchina, durante la comunicazione con il PLC o subito dopo l’avvio possono aiutare a organizzare meglio il processo diagnostico.

Sono particolarmente utili le seguenti informazioni:

• sigla completa del pannello,
• sintomi osservati dall’operatore,
• momento in cui si verifica il problema,
• informazioni sui riavvii automatici,
• problemi con lo schermo o il touch,
• informazioni sulla perdita di comunicazione con il controllore,
• condizioni in cui il guasto si verifica più frequentemente.

Quanto più dettagliata è la segnalazione, tanto più facile sarà distinguere i problemi dell’installazione esterna dalle anomalie del dispositivo stesso.

L’assistenza Siemens MP 377 può ridurre il costo dei fermi non programmati

Per il reparto manutenzione, il problema principale di solito non è il pannello in sé, ma il tempo durante il quale il suo guasto limita il funzionamento della macchina. Sostituire i componenti uno dopo l’altro senza prima individuare la causa del problema può prolungare inutilmente la diagnostica.

Nel caso dell’MP 377, l’analisi dovrebbe riguardare soprattutto l’alimentazione 24 V DC, il processo di avvio, la visualizzazione dell’immagine, il funzionamento touch, la comunicazione PROFINET e RS 422/RS 485, le condizioni termiche e gli aspetti EMC.

Hai un pannello Siemens SIMATIC MP 377 6AV6644-0AC01-2AX1 guasto? Contatta il nostro centro assistenza e descrivi i sintomi. Ti aiuteremo a definire il corretto percorso diagnostico e l’ambito delle successive attività di riparazione. –> Richiedi una riparazione
