Riparazione Siemens 6SE6440-2UD34-5FA1: come riconoscere un guasto dell’inverter MICROMASTER 440?

Si può sospettare un guasto dell’inverter Siemens 6SE6440-2UD34-5FA1 soprattutto quando l’azionamento si arresta ripetutamente sotto carico, segnala errori di sovracorrente, tensione del DC-link o temperatura, oppure non riesce a controllare correttamente il motore. Nel MICROMASTER 440, tuttavia, il solo codice di errore non conferma un guasto dell’elettronica. Deve essere valutato insieme alla cronologia diagnostica, alle condizioni di carico, all’alimentazione, allo stato del motore e ai parametri di controllo. Particolarmente importanti sono gli errori F0001, F0002, F0003, F0004, F0005, F0011, F0015 e F0020, oltre ai dati memorizzati nell’inverter e disponibili, tra gli altri parametri, tramite r0947, r0948, r0949 e r2110.

Questo approccio è importante nella manutenzione. Sostituire un inverter solo perché il dispositivo visualizza un codice di errore potrebbe non eliminare la reale causa del problema. D’altra parte, cancellare ripetutamente gli allarmi senza eseguire una diagnosi può rendere più difficile determinare le condizioni in cui l’azionamento si arresta.

Chiama: +48 717 500 983

Quali sintomi indicano un guasto dell’inverter Siemens MICROMASTER 440?

Quali sono i principali parametri del Siemens 6SE6440-2UD34-5FA1?

Siemens 6SE6440-2UD34-5FA1 appartiene alla famiglia di inverter di frequenza MICROMASTER 440 progettati per controllare la velocità e la coppia dei motori elettrici trifase. Durante la diagnosi è importante utilizzare la sigla completa del dispositivo, poiché le diverse varianti MICROMASTER 440 differiscono nei parametri elettrici.

I principali parametri di questa variante sono:

• alimentazione: 3 AC 380-480 V ±10%,
• potenza nominale CT: 45 kW / 60 hp,
• potenza di uscita: 68,6 kVA,
• corrente di uscita CT: 90 A,
• corrente di ingresso CT: 87 A,
• corrente di ingresso CT: 87 A,
• corrente di uscita VT: 110 A,
• corrente di ingresso VT: 104 A,
• protezione prevista: 160 A.

MICROMASTER 440 utilizza un sistema di controllo a microprocessore e transistor IGBT. L’azionamento può funzionare, tra le altre modalità, con il classico controllo V/f, Sensorless Vector Control e controllo vettoriale con encoder. Sono inoltre disponibili funzioni di regolazione della coppia, compensazione dello scorrimento, riavvio automatico, flying restart e regolatore PID.

Questo aspetto è direttamente rilevante durante la diagnosi. Un comportamento anomalo dell’azionamento non è sempre causato da uno stadio di potenza danneggiato. Sintomi simili possono comparire in caso di parametri configurati in modo errato, dati motore non corretti, rampe di accelerazione o decelerazione troppo brevi oppure condizioni di alimentazione non adeguate.

Un codice di errore indica sempre che l’inverter è guasto?

No. Un codice di errore MICROMASTER 440 identifica l’area in cui l’inverter ha rilevato un’anomalia, ma non significa sempre che il dispositivo stesso sia fisicamente danneggiato. Ad esempio, una sovracorrente può essere collegata allo stadio di potenza, ma può anche verificarsi a causa di un cortocircuito nel circuito del motore, parametri di controllo errati o un tempo di accelerazione molto breve.

Lo stesso vale per gli allarmi termici. L’inverter monitora non solo le proprie condizioni termiche ma anche, se configurato di conseguenza, la temperatura del motore. Per questo motivo la diagnosi dovrebbe comprendere l’intero sistema di azionamento: alimentazione, inverter, cavi, motore, sensori e impostazioni di controllo.

Cosa significano F0001, F0002 e F0003?

Tra i codici più importanti nella diagnosi del Siemens 6SE6440-2UD34-5FA1 rientrano gli errori legati alla corrente e alla tensione del DC-link.

F0001 – sovracorrente o condizioni di cortocircuito

F0001 è particolarmente importante perché indica condizioni legate a una corrente eccessiva o a un cortocircuito. Se compare soprattutto durante l’avviamento o un rapido aumento del carico, è necessario analizzare le condizioni operative e le rampe di accelerazione impostate.

Se l’errore si verifica indipendentemente dal tipo di carico o inizia a ripetersi con maggiore frequenza, è giustificata una diagnosi più approfondita del sistema di azionamento. Occorre considerare, tra l’altro, il carico, il circuito del motore, i parametri di controllo, il tempo di accelerazione e lo stato dell’inverter stesso.

F0002 – tensione DC-link troppo alta

F0002 è associato a una tensione eccessiva del DC-link. Una delle situazioni in cui il problema può manifestarsi è una frenatura intensa. L’energia restituita dal sistema meccanico influisce quindi sulle condizioni del circuito intermedio.

Se l’errore compare durante la frenatura della macchina, è necessario analizzare le impostazioni della rampa di decelerazione e le condizioni operative del sistema.

F0003 – tensione DC-link troppo bassa

F0003 indica una tensione troppo bassa del DC-link. Se l’errore si ripete, la diagnosi non deve limitarsi alla sola elettronica dell’inverter. Devono essere verificate anche le condizioni di alimentazione del dispositivo.

Cosa significano gli avvisi A0501, A0502 e A0503?

È importante prestare attenzione non solo agli errori che arrestano l’azionamento, ma anche agli avvisi che li precedono. MICROMASTER 440 può segnalare che il dispositivo si sta avvicinando a un determinato valore limite prima che avvenga l’arresto.

Gli avvisi principali sono:

• A0501 – limite di corrente,
• A0502 – avvicinamento al limite di sovratensione,
• A0503 – avvicinamento al limite di sottotensione.

Ad esempio, un tempo di accelerazione troppo breve può portare ad A0501 e successivamente a F0001. Una frenatura troppo aggressiva può invece portare ad A0502 e F0002.

Questa sequenza di messaggi è particolarmente preziosa dal punto di vista diagnostico, perché aiuta a ricostruire l’evoluzione del problema anziché mostrare soltanto il suo effetto finale.

Come riconoscere i problemi termici del MICROMASTER 440?

Nel Siemens MICROMASTER 440, il monitoraggio termico dello stadio di potenza comprende diverse aree. L’azionamento monitora la temperatura del dissipatore, la temperatura della giunzione IGBT e il carico termico con il metodo i²t.

Gli avvisi A0504 e A0505 indicano l’avvicinarsi a condizioni termiche sfavorevoli, mentre la documentazione elenca, tra gli altri, gli errori F0004 e F0005 associati al superamento delle condizioni di temperatura o carico ammissibili.

In pratica, un segnale particolarmente importante è la situazione in cui l’inverter funziona correttamente subito dopo l’avviamento, ma inizia ad arrestarsi ripetutamente dopo essersi riscaldato o quando aumenta il carico.

La documentazione MICROMASTER 440 indica inoltre che un problema della ventola può manifestarsi indirettamente tramite un aumento della temperatura del dissipatore. Durante l’assistenza del MICROMASTER 440 è quindi importante analizzare non solo il messaggio termico, ma anche le condizioni di raffreddamento e il tipo di carico presente prima dell’arresto.

F0011 e F0015 indicano un guasto dell’inverter?

Non sempre. MICROMASTER 440 dispone di funzioni di protezione termica del motore e può funzionare con sensori di temperatura PTC o KTY84.

Con il monitoraggio PTC attivo, il superamento di un determinato livello porta prima all’avviso A0511, seguito da un arresto con codice F0011.

A sua volta, F0015 può comparire a causa di un problema nel circuito del sensore di temperatura, ad esempio un circuito aperto o un cortocircuito. In questo caso la diagnosi deve comprendere non solo l’elettronica dell’inverter, ma anche il sensore di temperatura del motore e il relativo cablaggio.

Questo è uno degli esempi che mostrano perché la sola lettura del codice non basta per concludere che il Siemens 6SE6440-2UD34-5FA1 richieda una riparazione.

Cosa controllare in presenza degli errori F0020 e F0022?

F0020 indica un’area legata alla perdita di una fase di alimentazione in ingresso. Se il codice si ripete, occorre quindi considerare le condizioni di alimentazione dell’azionamento. Concentrarsi esclusivamente sulla scheda di controllo dell’inverter potrebbe indirizzare la diagnosi nella direzione sbagliata.

La documentazione elenca inoltre F0022 nel gruppo degli errori legati alla protezione e al monitoraggio del modulo di potenza. Se il codice si ripete durante il funzionamento della macchina, è importante registrare le condizioni esatte in cui si verifica e confrontarle con le altre informazioni diagnostiche disponibili nell’azionamento.

Dove memorizza la cronologia degli errori il MICROMASTER 440?

Una delle fonti di informazione più preziose durante la diagnosi del MICROMASTER 440 è la memoria degli errori. È particolarmente importante in caso di guasti intermittenti che non possono essere riprodotti facilmente dopo l’arresto della macchina.

I principali parametri diagnostici sono:

• r0947 – codici di errore memorizzati,
• r0948 – informazioni relative al momento in cui si è verificato l’errore,
• r0949 – valore dell’errore associato all’evento memorizzato,
• P0952 – parametro relativo al numero di messaggi memorizzati,
• r2110 – cronologia degli avvisi.

Prima di resettare l’azionamento o modificare i parametri, è opportuno leggere e registrare la cronologia degli errori e degli avvisi.

Per la diagnosi in assistenza, l’informazione “F0001 compare dopo alcuni secondi di funzionamento con l’aumento del carico” è molto più utile della semplice indicazione “l’inverter segnala F0001”.

Se il Siemens 6SE6440-2UD34-5FA1 arresta la macchina, prima di inviare il dispositivo in assistenza è opportuno annotare i codici di errore, la cronologia degli allarmi, le condizioni di carico e il momento in cui si manifesta il problema. Questi dati possono facilitare notevolmente l’avvio della diagnosi.

Come si svolgono la diagnosi e la riparazione del Siemens 6SE6440-2UD34-5FA1?

Da dove iniziare la diagnosi del MICROMASTER 440?

La diagnosi dovrebbe iniziare dalla raccolta delle informazioni, non dalla cancellazione casuale dei codici o dalla modifica dei parametri. Per prima cosa occorre determinare quando si verifica il problema, con quale carico e in quale fase del ciclo macchina.

Nella pratica di assistenza sono particolarmente utili le seguenti informazioni:

• la sigla completa Siemens 6SE6440-2UD34-5FA1,
• il codice di errore o di avviso attuale,
• la cronologia degli errori e degli allarmi,
• l’informazione se il guasto si verifica durante l’avviamento, la frenatura o il funzionamento a regime,
• l’informazione se il problema compare solo dopo il riscaldamento del dispositivo,
• il comportamento dell’azionamento al variare del carico,
• le informazioni sul motore e sul modo in cui viene monitorato,
• le informazioni sulle modifiche dei parametri effettuate prima della comparsa del guasto.

Solo il confronto di questi dati consente di distinguere in modo logico i problemi relativi all’alimentazione, al motore, alla configurazione e all’inverter stesso.

Come distinguere un guasto elettronico da un problema di configurazione?

MICROMASTER 440 offre ampie possibilità di controllo, pertanto i parametri dell’azionamento influiscono direttamente sul suo comportamento. Sensorless Vector Control, controllo vettoriale con encoder, controllo della coppia, compensazione dello scorrimento, rampe di accelerazione e decelerazione e dati del motore formano un insieme di dipendenze che devono essere considerate durante la diagnosi.

Se il problema è comparso subito dopo una modifica dei parametri, la sostituzione del motore o un intervento sull’impianto, la diagnosi dovrebbe includere anche la configurazione.

Se invece l’inverter ha lavorato in condizioni invariate e inizia ad arrestarsi ripetutamente sotto carico, dopo il riscaldamento o in un punto caratteristico del ciclo, occorre verificare più approfonditamente lo stato del sistema di azionamento.

La regola più importante è: il codice di errore deve essere interpretato insieme alle condizioni in cui si verifica.

In questo modo si può evitare sia una riparazione inutile di un inverter funzionante, sia l’errata attribuzione del problema all’impianto quando la causa reale è un guasto del dispositivo.

Cosa dovrebbe comprendere l’assistenza del MICROMASTER 440?

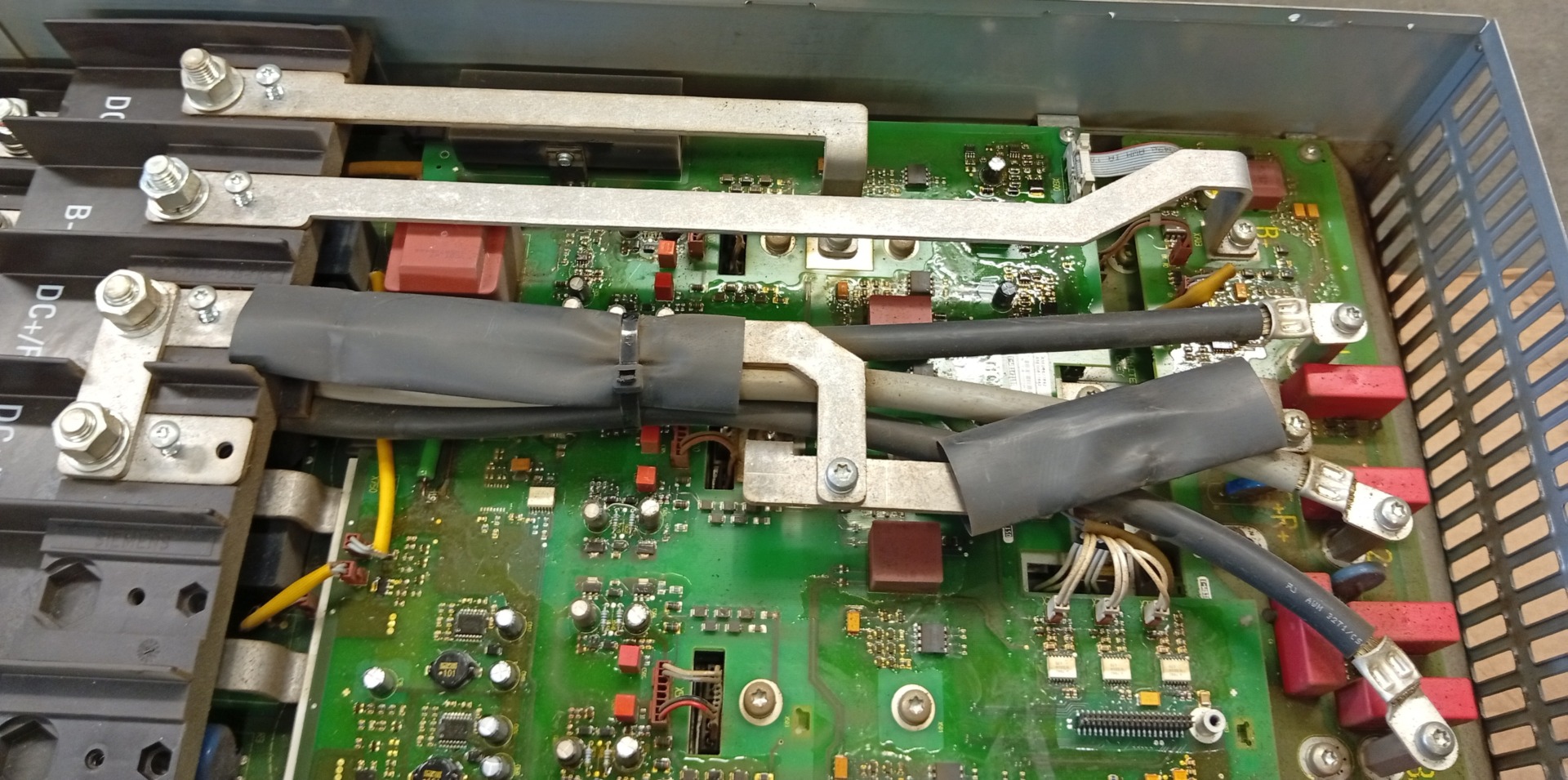

Un’assistenza professionale del Siemens 6SE6440-2UD34-5FA1 dovrebbe iniziare dall’analisi delle informazioni diagnostiche e dei sintomi segnalati dall’utente. Successivamente l’ambito dei controlli può essere adattato all’area indicata dai codici di errore.

In presenza di errori di corrente è importante verificare le aree legate al flusso di corrente e allo stadio di potenza. Per i problemi del DC-link vengono analizzate le condizioni relative al circuito intermedio. In caso di messaggi termici assumono particolare importanza il sistema di raffreddamento, le condizioni termiche e il carico dell’inverter.

Se l’allarme riguarda la temperatura del motore o il relativo sensore, la diagnosi deve essere estesa ai collegamenti tra inverter e motore. F0020 richiede invece di considerare anche l’alimentazione, poiché la causa dell’arresto non deve necessariamente trovarsi nell’inverter stesso.

Questo approccio consente di considerare la riparazione del MICROMASTER 440 come un processo diagnostico, e non soltanto come una sostituzione di componenti elettronici.

Quando il Siemens 6SE6440-2UD34-5FA1 dovrebbe essere inviato in assistenza?

La diagnosi in assistenza dovrebbe essere presa in considerazione soprattutto quando gli errori si ripetono nonostante condizioni corrette di installazione e configurazione, quando l’inverter si arresta dopo il riscaldamento o sotto un determinato carico e quando la causa non può essere identificata con certezza tramite i controlli sulla macchina.

Altri segnali importanti sono errori ricorrenti dello stadio di potenza, problemi termici e situazioni in cui, a parità di condizioni operative, la frequenza degli arresti inizia ad aumentare.

Per i dispositivi impiegati in produzione è opportuno intervenire prima che un allarme sporadico si trasformi in un guasto che arresta regolarmente il processo. Per i team di manutenzione, la diagnosi più utile identifica non solo l’area interessata, ma anche le condizioni che portano al guasto.

Se hai bisogno della diagnosi o della riparazione di un Siemens 6SE6440-2UD34-5FA1, fornisci all’assistenza il maggior numero possibile di informazioni: sigla del dispositivo, codici di errore, cronologia degli allarmi e descrizione del momento in cui l’inverter arresta la macchina. Ciò consente di indirizzare più rapidamente la diagnosi verso l’area corretta.

Come ridurre il fermo macchina causato da un guasto dell’inverter?

In caso di guasto di un inverter di frequenza, non conta soltanto la riparazione, ma anche la corretta identificazione della fonte del problema. Se la causa reale è l’alimentazione, il motore o un parametro errato, installare un altro inverter non risolverà il problema.

Per questo motivo, prima di smontare l’inverter, è opportuno salvare le informazioni diagnostiche disponibili. La lettura di r0947, r0948, r0949 e r2110, la registrazione dei parametri attuali e la descrizione del comportamento della macchina possono essere molto più utili che inviare semplicemente il dispositivo con l’informazione “non funziona”.

L’assistenza Siemens MICROMASTER 440 dovrebbe rispondere a due domande: cosa ha causato l’arresto dell’azionamento e se la fonte del problema è realmente l’inverter. Solo su questa base è possibile prendere la decisione corretta in merito alla riparazione del Siemens 6SE6440-2UD34-5FA1 e alla rimessa in servizio del dispositivo nella macchina. –> Richiedi la riparazione
