Riparazione Siemens 6AV7853. Diagnostica del pannello SIMATIC Panel PC 477B

La riparazione di Siemens 6AV7853-0BE20-3FB1 dovrebbe iniziare verificando se il problema riguarda effettivamente il pannello operatore oppure uno dei componenti della sezione computer. Siemens 6AV7853 della famiglia SIMATIC Panel PC 477B combina le funzioni di un computer industriale e di un’interfaccia HMI, perciò il mancato avvio, i problemi di sistema, una risposta errata del touchscreen o blocchi intermittenti possono avere cause completamente diverse. Una diagnostica efficace di Siemens 6AV7853 richiede quindi il controllo non solo dello schermo, ma anche dell’alimentazione, della memoria RAM, della scheda Compact Flash, del BIOS, del sistema operativo, delle interfacce di comunicazione e dei circuiti di monitoraggio.

SIMATIC Panel PC 477B veniva utilizzato per il comando e il monitoraggio delle macchine, la visualizzazione HMI e l’elaborazione dei dati di processo. I dispositivi di questa famiglia potevano essere equipaggiati, tra l’altro, con processore Intel Celeron M 1 GHz, memoria DDR2 SDRAM e supporti Compact Flash. La comunicazione poteva avvenire tramite Ethernet, RS232 e USB e, a seconda della versione, anche tramite interfacce industriali come PROFIBUS o PROFINET.

Chiama: +48 717 500 983

Diagnostica Siemens 6AV7853-0BE20-3FB1 – sintomi ed errori più comuni

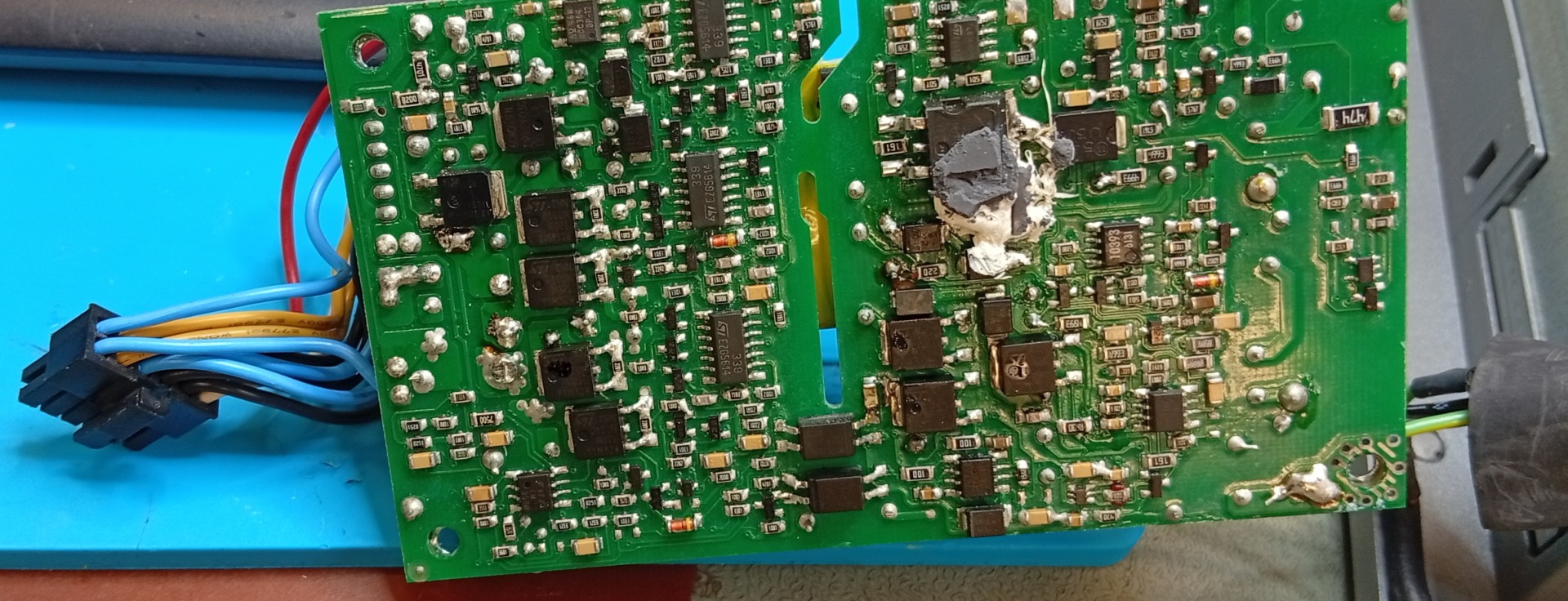

Siemens Panel PC 477B non si avvia – da dove iniziare la diagnostica?

Se Siemens 6AV7853 non reagisce all’accensione, uno dei primi elementi da controllare è il sistema di alimentazione. Panel PC 477B è alimentato a 24 V DC e l’intervallo di tensione in ingresso indicato è 20,4-28,8 V DC.

Durante la diagnostica è necessario verificare non solo la presenza della tensione, ma anche i collegamenti di alimentazione e il conduttore di protezione. Soprattutto in caso di guasti casuali, la qualità dell’alimentazione può essere determinante. Brevi cali o interruzioni di tensione possono causare un funzionamento anomalo del sistema e l’arresto del dispositivo.

È utile anche osservare i LED di stato. Il LED verde PWR indica la presenza di tensioni interne corrette. Se non si accende nonostante la tensione in ingresso sia corretta, la diagnostica deve essere estesa all’elettronica del dispositivo e ai circuiti di alimentazione interni.

Il mancato avvio non dovrebbe quindi portare automaticamente alla conclusione che il display o l’intero pannello operatore siano guasti. La causa può risiedere nella sezione di alimentazione, nell’elettronica dell’unità computer oppure in un problema che impedisce il proseguimento dell’avvio del sistema.

Errori BIOS e POST nel SIMATIC Panel PC 477B – cosa significano?

Una fase importante della diagnostica di Siemens SIMATIC Panel PC 477B consiste nell’osservare la procedura POST e i messaggi BIOS che compaiono prima ancora dell’avvio di Windows XP Embedded. Spesso permettono di restringere l’area di ricerca del guasto senza sostituire componenti in modo casuale.

Tra i messaggi relativi alla configurazione delle risorse hardware e al Plug-and-Play rientrano, tra gli altri:

• Address conflict
• Combination not supported
• IO device IRQ conflict
• Invalid system configuration data
• Allocation Error for…

La comparsa di questi messaggi richiede il controllo della configurazione hardware, dell’assegnazione delle risorse e delle impostazioni BIOS. Sono informazioni particolarmente preziose quando il dispositivo si accende ma non completa correttamente l’intero processo di avvio.

Errori della memoria RAM in Siemens 6AV7853

I messaggi relativi alla memoria possono fornire indicazioni diagnostiche ancora più chiare. Nel Panel PC 477B possono comparire, tra gli altri:

• System RAM Failed at offset
• Shadow RAM Failed at offset
• Extended RAM Failed at offset
• Failing Bits

Questo tipo di errori orienta la diagnostica verso la memoria e i circuiti che collaborano con essa. In un servizio professionale, tuttavia, la decisione di sostituire un componente non dovrebbe basarsi su un solo messaggio. Il guasto va confermato con ulteriori test.

Failure Fixed Disk e Operating system not found – problema del supporto o del sistema?

Il messaggio Failure Fixed Disk indica un problema di accesso al supporto dati. Operating system not found, invece, non significa necessariamente un guasto della scheda madre. La causa può essere l’assenza di un sistema valido, un problema con la partizione attiva, un supporto danneggiato o collegato in modo errato oppure un ordine di boot non corretto impostato nel BIOS.

Si tratta di un’informazione importante per la manutenzione. Un pannello che si arresta durante l’avvio può richiedere la riparazione o il ripristino della parte software, non necessariamente la sostituzione dell’intero computer industriale.

Compact Flash nel Panel PC 477B – una frequente causa dei problemi di avvio

Nel Siemens Panel PC 477B la scheda Compact Flash richiede particolare attenzione. Nella configurazione di fabbrica può fungere da supporto di sistema principale per Windows XP Embedded. Se il pannello non carica il sistema, si blocca durante l’avvio o visualizza il messaggio Operating system not found, la diagnostica dovrebbe includere anche la scheda CF.

Potrebbero dover essere controllati il supporto stesso, il collegamento e la configurazione dei dispositivi di avvio nel BIOS. È inoltre importante rispettare le regole di gestione del supporto. Gli slot Compact Flash del Panel PC 477B non sono progettati per sostituire la scheda mentre il dispositivo è in funzione. Il montaggio e lo smontaggio devono essere eseguiti dopo aver disinserito l’alimentazione.

In caso di danneggiamento del software è prevista la possibilità di ripristinare l’immagine di fabbrica del sistema dal supporto Restore CD. Bisogna tuttavia ricordare che questa operazione elimina dati, impostazioni, programmi e licenze esistenti salvati sul supporto.

Dal punto di vista di uno stabilimento produttivo, questo aspetto è particolarmente importante. Un ripristino affrettato del sistema può riportare il dispositivo allo stato di fabbrica, ma allo stesso tempo causare la perdita della configurazione necessaria al funzionamento della macchina specifica. Prima di operare sul supporto conviene quindi mettere al sicuro i dati disponibili oppure affidare la diagnostica a un centro specializzato.

Panel PC 477B non salva le impostazioni – la causa è l’EWF?

Non tutte le situazioni in cui Panel PC 477B “perde” le impostazioni dopo il riavvio indicano un danno fisico della scheda Compact Flash. In Windows XP Embedded viene utilizzata la funzione Enhanced Write Filter, cioè EWF.

L’EWF limita il numero di operazioni di scrittura eseguite sulla scheda CF, contribuendo così a prolungarne la durata. Influisce però direttamente sul modo in cui vengono salvate le modifiche di sistema. Se il filtro è attivo, le modifiche effettuate sulla partizione protetta possono andare perse dopo un riavvio o un’interruzione dell’alimentazione se non sono state correttamente confermate in precedenza.

In presenza di sintomi come:

• ritorno alla configurazione precedente dopo il riavvio,
• mancato salvataggio delle modifiche nel sistema,
• impostazioni che scompaiono dopo il riavvio,
• mancato salvataggio permanente delle modifiche ai driver,

conviene prima controllare lo stato dell’EWF. In questo modo si evita di classificare erroneamente come guasto un supporto che in realtà funziona correttamente.

Il touchscreen Siemens funziona in modo errato – guasto o calibrazione?

Se Siemens 6AV7853 si avvia correttamente, visualizza l’immagine ma il pannello reagisce al tocco nel punto sbagliato, la causa non è sempre un guasto dello strato touch. In primo luogo va considerata la possibilità di una calibrazione errata.

Per Panel PC 477B è prevista la calibrazione da Start > Programs > UPDD > Settings. Nella console UPDD è possibile eseguire una calibrazione a 25 punti.

Solo se una calibrazione eseguita correttamente non risolve il problema è opportuno estendere la diagnostica al controller touch, ai collegamenti tra la parte operatore e l’unità computer e allo stesso strato resistivo.

Va inoltre ricordato che durante l’avvio del sistema e durante il collegamento o scollegamento di dispositivi USB non si dovrebbe toccare lo schermo, perché ciò può provocare reazioni involontarie.

Il pannello funziona, ma l’operatore non riesce a utilizzare correttamente l’HMI? Una diagnostica professionale consente di distinguere un problema software o di calibrazione da un effettivo guasto del touchscreen e di evitare costi inutili per la sostituzione dei componenti.

Watchdog, temperatura e batteria BIOS – guasti intermittenti

I guasti che compaiono solo dopo un certo periodo di funzionamento sono più difficili da diagnosticare. Il pannello può avviarsi correttamente e poi bloccarsi, riavviarsi o diventare instabile. In questi casi è necessario considerare le funzioni di monitoraggio della temperatura e il watchdog.

Le funzioni di monitoraggio possono essere gestite, tra l’altro, dal software Safecard on Motherboard – SOM. Il watchdog controlla l’esecuzione del programma. Quando viene superato il tempo impostato, il LED WD può diventare rosso e, a seconda della configurazione, può essere attivato anche un reset del computer.

Il pannello monitora anche la temperatura dei propri componenti e può trasmettere avvisi all’applicazione. Questo è particolarmente importante quando il problema compare solo dopo il riscaldamento del dispositivo o dopo alcune ore di funzionamento della macchina.

Durante la manutenzione di un vecchio SIMATIC Panel PC 477B è inoltre necessario considerare la batteria tampone. Secondo i dati tecnici, la durata prevista è di circa 5-8 anni. I sintomi di usura possono includere impostazioni errate di data e ora, perdita della configurazione BIOS e il messaggio:

System battery is dead. Replace and run SETUP

Nel caso di un dispositivo in servizio da molti anni, questo elemento dovrebbe rientrare in una diagnostica più ampia anche se il problema segnalato inizialmente riguarda un’altra parte del pannello.

Riparazione Siemens 6AV7853 e assistenza SIMATIC Panel PC 477B

Come dovrebbe essere eseguita una diagnostica professionale del Panel PC 477B?

Una diagnostica professionale di Siemens 6AV7853 non dovrebbe limitarsi a verificare se il pannello si accende e mostra un’immagine. Panel PC 477B è un computer industriale completo integrato con un’interfaccia operatore, perciò il dispositivo deve essere analizzato nel suo insieme.

A seconda del sintomo segnalato, la diagnostica può comprendere:

• controllo della tensione di alimentazione 24 V DC e dei circuiti di alimentazione,
• osservazione dei LED di stato,
• analisi dei messaggi BIOS e della procedura POST,
• controllo della memoria RAM,
• verifica della scheda Compact Flash e del processo di boot,
• verifica di Windows XP Embedded e delle impostazioni EWF,
• controllo del funzionamento e della calibrazione del touchscreen,
• controllo delle interfacce di comunicazione,
• analisi del monitoraggio della temperatura e del watchdog,
• controllo della batteria tampone delle impostazioni BIOS.

Questo approccio è particolarmente importante in caso di guasti intermittenti. Un dispositivo che funziona correttamente durante un test breve può manifestare il problema solo dopo un aumento della temperatura o un periodo di funzionamento più lungo.

Quando conviene riparare Siemens 6AV7853?

La riparazione di Siemens 6AV7853-0BE20-3FB1 può essere particolarmente giustificata quando il pannello fa parte di un impianto funzionante e la sostituzione del dispositivo richiederebbe l’adattamento del software, della configurazione, del montaggio o della comunicazione con gli altri elementi dell’automazione.

In questi casi, mantenere l’attuale Panel PC 477B può limitare l’entità delle modifiche necessarie sulla macchina. Questo è particolarmente importante nelle linee di produzione più datate, in cui il panel computer lavora con una configurazione sviluppata per una specifica applicazione.

La convenienza della riparazione dovrebbe tuttavia essere determinata dal risultato della diagnostica. La situazione è diversa in caso di guasto di una singola sezione rispetto a danni estesi che coinvolgono più componenti chiave.

Riparare o sostituire Panel PC 477B – cosa scegliere in caso di fermo macchina?

L’acquisto di un altro dispositivo non è sempre il modo più semplice per eliminare il guasto. Nel caso di un panel computer meno recente bisogna considerare non solo il prezzo dell’hardware, ma anche la compatibilità, la configurazione del sistema, l’applicazione HMI, la comunicazione con l’automazione e il tempo necessario per rimettere in servizio la macchina.

La riparazione può essere più conveniente quando consente di mantenere la configurazione esistente del dispositivo e di limitare gli interventi sulla macchina. La sostituzione può invece risultare più razionale quando la diagnostica evidenzia danni gravi a più sezioni oppure quando la disponibilità dei componenti non consente di ripristinare un funzionamento stabile.

Il reparto manutenzione dovrebbe quindi confrontare non solo il costo del pannello e della riparazione, ma anche il costo del fermo, il tempo necessario per implementare una soluzione alternativa e il rischio di problemi durante il riavvio della produzione.

Dove riparare il pannello operatore Siemens 6AV7853?

Nella scelta di un servizio per Siemens 6AV7853 è importante verificare soprattutto la possibilità di diagnosticare l’intero dispositivo, non soltanto di sostituire lo schermo o un singolo modulo. SIMATIC Panel PC 477B richiede competenze sia nell’elettronica industriale sia nei computer industriali, nei supporti dati e nei sistemi HMI.

Al momento della richiesta conviene fornire la sigla completa del dispositivo, ad esempio Siemens 6AV7853-0BE20-3FB1, e descrivere il sintomo riscontrato. Sono utili anche informazioni sui messaggi BIOS, sul comportamento dei LED, sul momento in cui compare il guasto e sulle circostanze che precedono l’arresto del dispositivo.

Se il pannello è ancora parzialmente funzionante, prima di inviarlo al servizio conviene inoltre assicurarsi di disporre delle copie dei dati, della configurazione e delle applicazioni collegate alla macchina. In caso di problemi con la Compact Flash o con il sistema operativo, l’accesso a questi dati può essere molto importante per ripristinare il funzionamento del dispositivo.

Riparazione rapida Siemens 6AV7853 e rischio di fermo produzione

Un guasto del pannello operatore può fermare l’intera macchina anche quando PLC, azionamenti e gli altri elementi dell’automazione sono perfettamente funzionanti. Per la manutenzione, il costo di un guasto di Siemens SIMATIC Panel PC 477B non si limita quindi al costo della riparazione. Contano anche la mancata produzione, i fermi degli operatori, i ritardi nelle consegne e la necessità di riorganizzare il lavoro.

Se il dispositivo lavora in una postazione critica, al momento della richiesta conviene indicare subito che il pannello sta fermando la linea e chiedere la possibilità di una diagnostica urgente. La riparazione rapida di Siemens 6AV7853 è particolarmente importante dove ogni ulteriore ora di fermo aumenta le perdite di produzione.

L’aspetto più importante resta però l’identificazione corretta della causa del problema. Siemens 6AV7853 può non avviarsi a causa dell’alimentazione, della memoria, della scheda Compact Flash o del sistema; può non salvare le impostazioni a causa della configurazione EWF; e un funzionamento errato del touchscreen può dipendere dalla calibrazione. Solo la diagnostica permette di stabilire quali interventi di assistenza siano realmente necessari.

Hai bisogno della riparazione di Siemens 6AV7853-0BE20-3FB1? Fornisci al servizio la sigla esatta del pannello e una descrizione dei sintomi. Una diagnostica completa del SIMATIC Panel PC 477B permette di individuare la fonte del guasto e valutare se la riparazione sia una soluzione più conveniente rispetto alla sostituzione del dispositivo. –> Richiedi la riparazione
