Riparazione di inverter per unità di trattamento aria. Come eseguire la manutenzione di inverter Yaskawa ad alta potenza nelle unità di trattamento aria?

Gli inverter Yaskawa utilizzati nelle unità di trattamento aria sono responsabili della regolazione fluida del funzionamento dei ventilatori, della stabilità del flusso d’aria e della riduzione del consumo energetico. Quando compare un messaggio che indica che la ventilazione non funziona, molto spesso il problema non riguarda solo il motore o l’automazione dell’edificio, ma proprio il convertitore di frequenza che lavora in un’applicazione ventilatore gravosa.

Negli edifici industriali, commerciali, tecnologici, logistici o nelle clean room, il guasto di un’unità di trattamento aria è un evento critico. La mancanza di ricambio d’aria può fermare la produzione, peggiorare le condizioni di lavoro, disturbare il processo tecnologico o imporre un intervento immediato della manutenzione. Per questo la riparazione, la diagnostica e il service degli inverter per unità di trattamento aria devono essere eseguiti non solo a livello di semplice lettura dell’allarme, ma anche a livello di elettronica di potenza, circuito DC-Link, moduli IGBT, percorso di raffreddamento e scheda di controllo.

In RGB Elektronika diagnostichiamo, ripariamo, rigeneriamo, testiamo e modernizziamo inverter Yaskawa per ventilatori e altri convertitori di frequenza utilizzati in applicazioni HVAC e industriali. Gestiamo sia dispositivi compatti sia unità ad alta potenza, dove il costo del fermo è spesso molto più alto del costo di una riparazione professionale.

Chiama: +48 717 500 983

Inverter Yaskawa nelle unità di trattamento aria. Applicazione, carichi
e sintomi tipici di guasto

Perché gli inverter per unità di trattamento aria lavorano in condizioni difficili?

Gli inverter per unità di trattamento aria lavorano in applicazioni con coppia di carico variabile.
Per i ventilatori, la coppia resistente cresce con il quadrato della velocità di rotazione, perciò il corretto controllo dell’azionamento influisce direttamente sulla stabilità di funzionamento, sull’assorbimento di corrente, sulla temperatura dello stadio di potenza
e sulla durata dell’inverter.

Ciò significa che l’inverter non solo avvia il ventilatore, ma adatta continuamente frequenza, tensione
e caratteristiche di lavoro alle condizioni dell’impianto. Nelle unità di trattamento aria sono presenti anche fattori che accelerano l’usura dell’elettronica:

• funzionamento continuo ventiquattro ore su ventiquattro, sette giorni su sette,
• temperatura elevata all’interno del quadro o dell’involucro dell’unità,
• contaminazione da polvere dei dissipatori e dei canali di raffreddamento,
• vibrazioni provenienti dai ventilatori, dai motori e dalla struttura dell’unità,
• sovraccarichi dovuti al grippaggio dei cuscinetti del motore, allo sporco sulla girante o al blocco delle serrande,
• invecchiamento dei condensatori elettrolitici nel circuito intermedio DC-Link,
• sovratensioni e disturbi presenti nella rete di alimentazione.

Se l’unità lavora in un impianto critico, per esempio in uno stabilimento produttivo, in un laboratorio, in un reparto tecnologico o in un sistema clean room, anche un breve guasto può causare gravi conseguenze organizzative e finanziarie. In una situazione del genere, una rapida diagnostica dell’inverter è uno dei passaggi più importanti per ripristinare il funzionamento dell’impianto.

Se l’unità di trattamento aria si è fermata e sull’inverter compare un allarme, conviene inviare il dispositivo in diagnostica prima di decidere una costosa sostituzione dell’intero azionamento.

Inverter Yaskawa A1000, V1000, CIMR-AC4A0, CIMR-VC e CIMR-VMW nelle applicazioni ventilatore

Nelle unità di trattamento aria si trovano sia sistemi HVAC dedicati sia convertitori di frequenza universali adatti ad applicazioni industriali più gravose. Tra le soluzioni più comuni vi sono gli inverter Yaskawa A1000 e gli inverter Yaskawa V1000.

Nelle applicazioni ad alta potenza vengono utilizzati, tra gli altri, i convertitori di frequenza Yaskawa CIMR-AC4A0, cioè inverter trifase alimentati a quattrocento volt. Nei sistemi più piccoli e compatti si possono incontrare dispositivi delle famiglie V1000, spesso indicati come Yaskawa CIMR-VC
oppure, in specifiche versioni hardware, come Yaskawa CIMR-VMW.

Questi inverter Yaskawa per ventilatori offrono un controllo V/f avanzato e un controllo vettoriale ad anello aperto, cioè Open Loop Vector. Tali funzioni consentono di adattare il lavoro dell’azionamento
alla caratteristica del ventilatore, ridurre i sovraccarichi e migliorare la stabilità operativa. In molte applicazioni sono importanti anche gli algoritmi KEB, cioè Kinetic Energy Buffering, che aiutano a mantenere il controllo
dell’azionamento durante disturbi momentanei dell’alimentazione.

Dal punto di vista della manutenzione è però importante ricordare che quanto più il sistema è complesso e caricato, tanto maggiore è l’importanza del service a livello dei componenti. La semplice sostituzione dell’inverter con un nuovo modello
non sempre risolve il problema, se la causa originaria del guasto è il motore del ventilatore, una serranda bloccata, il sistema di raffreddamento sporco o un’alimentazione instabile.

La ventilazione non funziona. Quando la causa può essere l’inverter?

Una segnalazione del tipo la ventilazione non funziona è spesso troppo generica per indicare subito una causa precisa. Nella pratica di service occorre controllare l’intera catena di azionamento e comando: alimentazione, protezioni, automazione, segnali di controllo, inverter, motore, cavi, ventilatore, serrande
e meccanica dell’unità.

I seguenti sintomi possono indicare un danneggiamento dell’inverter:

• l’inverter non avvia il ventilatore nonostante la presenza del segnale di start,
• l’azionamento si avvia e si spegne immediatamente con un allarme,
• sul pannello compare un errore uV1, oC, oH1, GF, oL1 oppure oL2,
• il ventilatore funziona in modo instabile o non raggiunge la velocità impostata,
• l’inverter si surriscalda eccessivamente,
• nel quadro si avverte odore di elettronica surriscaldata,
• le protezioni di alimentazione intervengono durante il tentativo di avvio,
• l’unità di trattamento aria segnala un errore dell’azionamento, un sovraccarico o assenza di flusso.

In questi casi non conviene limitare la diagnostica alla cancellazione dell’allarme. Un errore ricorrente è un’informazione su sovraccarico, degrado dei componenti o danno nello stadio di potenza. Il funzionamento successivo può portare alla perforazione dei moduli IGBT, al danneggiamento della scheda di controllo o al completo arresto dell’unità.

Errore uV1 e problemi con il circuito intermedio DC-Link

Negli inverter che lavorano in modalità continua, soprattutto nelle unità ad alta potenza come Yaskawa CIMR-AC4A0, una causa frequente dei problemi è l’invecchiamento dei condensatori elettrolitici nel circuito intermedio DC-Link. Con il tempo l’elettrolita perde le sue caratteristiche, la capacità diminuisce e l’ondulazione sul bus in corrente continua aumenta.

Uno dei sintomi di questa condizione può essere l’allarme uV1, cioè DC Bus Undervoltage. Può comparire
durante l’avviamento, il cambio di velocità, un calo momentaneo della tensione di alimentazione o il lavoro sotto carico maggiore. Se la causa è il degrado dei condensatori, il semplice riavvio dell’inverter
non risolve il problema.

In questo caso, un intervento di service efficace può essere il re-capping del bus DC, cioè la sostituzione dei condensatori elettrolitici con componenti aventi parametri adeguati di tensione, temperatura e corrente. Dopo la riparazione è necessario anche testare l’inverter sotto carico, perché un comportamento corretto senza motore non conferma sempre l’efficienza nelle reali condizioni di lavoro dell’unità di trattamento aria.

Errore oC, sovraccarico del ventilatore e danni ai moduli IGBT

L’allarme oC, cioè Overcurrent, indica il superamento della corrente ammessa. Nelle unità di trattamento aria può essere legato al danneggiamento dell’inverter stesso, ma molto spesso la causa si trova anche
dal lato meccanico o del motore.

Tra le cause tipiche dell’errore oC rientrano:

• cuscinetti del motore del ventilatore grippati,
• girante bloccata,
• serranda bloccata meccanicamente,
• avviamento troppo rapido con elevata inerzia del sistema,
• cortocircuito sul lato uscita,
• danneggiamento dei moduli di potenza IGBT,
• danneggiamento dei driver di gate o delle resistenze di gate.

Nelle unità sopra i trenta kilowatt, il danneggiamento del modulo IGBT è particolarmente importante, perché una riparazione non corretta può causare una nuova perforazione al primo avvio. Per questo durante il service occorre controllare non solo il modulo di potenza, ma anche il circuito di comando dei gate, l’isolamento, gli optoisolatori, le resistenze di gate, l’alimentazione dei driver e le forme d’onda PWM.

Errore oH1, surriscaldamento del dissipatore e contaminazione del percorso di raffreddamento

L’allarme oH1, cioè Heatsink Overheat, indica il surriscaldamento del dissipatore. Nelle unità di trattamento aria la causa è molto spesso la presenza di polvere, il flusso d’aria limitato attraverso il dissipatore, le ventole di raffreddamento sporche o il funzionamento a temperatura ambiente elevata.

Anche se l’inverter ha una classe di esecuzione adeguata ed è installato secondo il progetto, la contaminazione prolungata del percorso di raffreddamento provoca l’aumento della temperatura dei moduli di potenza. Di conseguenza invecchiano più rapidamente i condensatori, le saldature, i componenti semiconduttori e il convertitore di alimentazione
sulla scheda di controllo.

Nei modelli come Yaskawa CIMR-VC o in altre versioni compatte V1000, il problema del surriscaldamento può essere particolarmente pericoloso, perché lo spazio di montaggio limitato rende più difficile la dissipazione efficace del calore. Il controllo regolare del percorso di raffreddamento, delle ventole e dei dissipatori deve far parte della manutenzione preventiva.

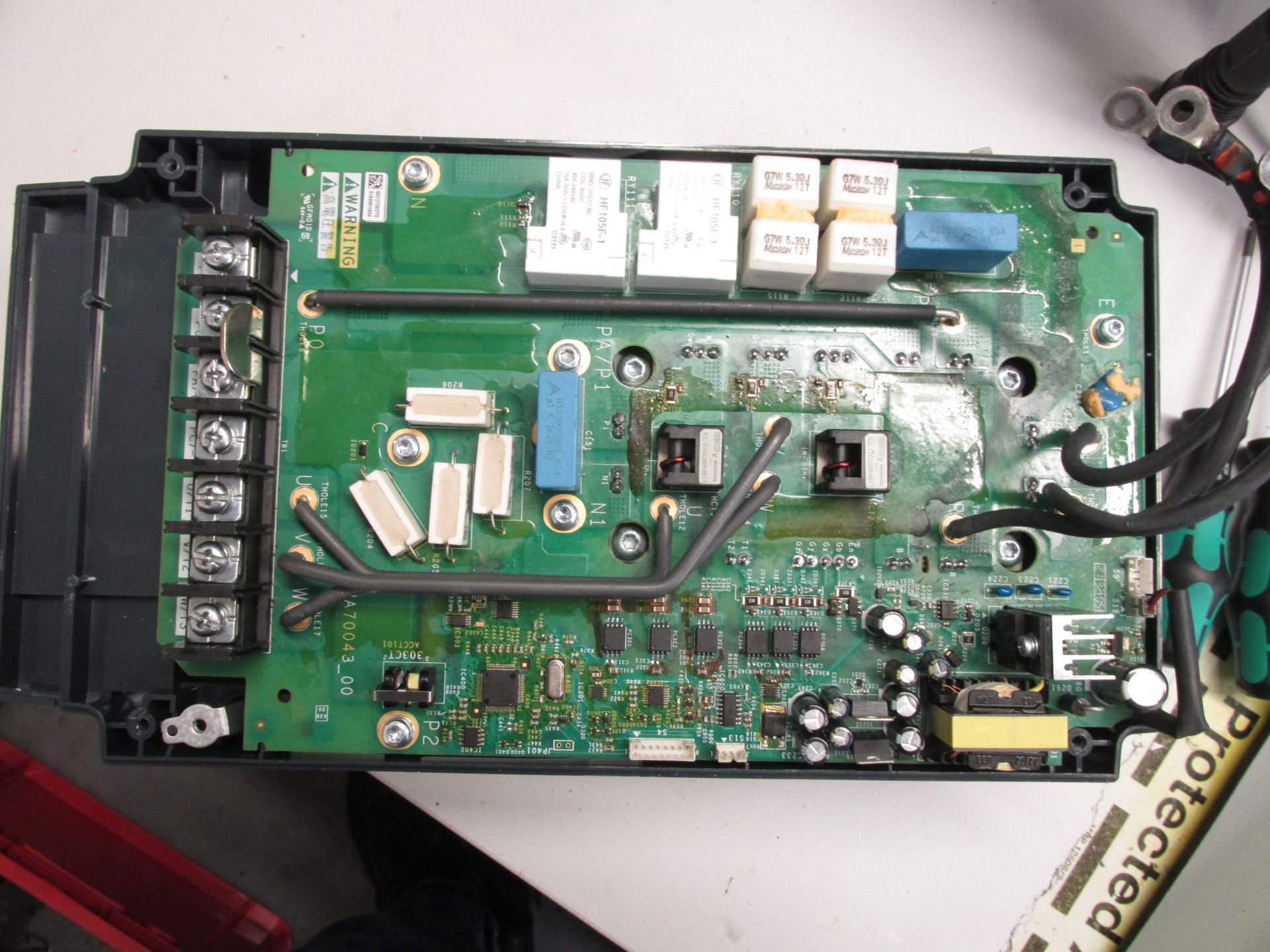

Diagnostica, riparazione e modernizzazione degli inverter Yaskawa per ventilatori

Com’è strutturata una diagnostica professionale di un inverter Yaskawa?

La diagnostica professionale degli inverter per unità di trattamento aria deve includere sia l’analisi dei sintomi segnalati dall’utente sia le misure dell’elettronica di potenza. Nel caso di dispositivi come gli inverter Yaskawa A1000, gli inverter Yaskawa V1000, Yaskawa CIMR-AC4A0, Yaskawa CIMR-VC o Yaskawa CIMR-VMW, è fondamentale verificare se il problema deriva da un danno all’inverter, al motore, al carico meccanico, al sistema di controllo o all’alimentazione.

La diagnostica non deve concludersi con la lettura del codice errore. Il codice di allarme indica una direzione, ma non sempre definisce la causa originaria. Per questo in service si analizzano la sezione di ingresso, il circuito intermedio, il blocco inverter, i circuiti driver, gli alimentatori ausiliari, i trasduttori di corrente, la scheda di controllo e la cronologia degli errori salvata nei registri del dispositivo.

Misure statiche senza tensione e valutazione della sezione di potenza

La prima fase è di solito il cosiddetto Cold Testing, cioè misure statiche senza applicare la tensione di alimentazione. Con un multimetro si controllano, tra l’altro, le cadute di tensione sui diodi di ricircolo della sezione raddrizzatore e del blocco inverter rispetto ai terminali del bus DC.

L’asimmetria delle misure può indicare il degrado della struttura semiconduttrice, il danneggiamento del ponte di ingresso o un’anomalia nel modulo di potenza. Negli inverter ad alta potenza anche piccole deviazioni possono essere importanti, perché sotto carico possono portare a un rapido aumento della temperatura, a errori di sovraccarico o a perforazione.

Analisi dei driver di gate, PWM e danni IGBT

Se i moduli IGBT sono stati danneggiati, la sola sostituzione dell’elemento di potenza non è sufficiente. Bisogna verificare se il driver di gate controlla correttamente i transistor. A questo scopo si analizzano, tra l’altro, optoisolatori, resistenze di gate, alimentazione dei driver e forme d’onda PWM.

Dopo l’alimentazione esterna della scheda, è possibile verificare con l’oscilloscopio sei canali dei segnali di comando. Particolare attenzione viene rivolta al Dead Time, all’ampiezza degli impulsi, alla simmetria delle forme d’onda e alla pendenza dei fronti. Un comando gate non corretto può causare un nuovo guasto IGBT anche quando il nuovo modulo di potenza è efficiente.

Cronologia degli errori, trasduttori Hall e controllo dei parametri U1 e U2

Nella diagnostica degli inverter Yaskawa è importante l’analisi della cronologia degli allarmi, per esempio dei registri U2-01
fino a U2-04. Permette di verificare quali errori si sono verificati prima dell’arresto dell’unità e se il guasto è stato improvviso o si è sviluppato gradualmente.

In caso di errori di guasto verso terra GF, sovraccarichi oL1 e oL2 o indicazioni di corrente non corrette, occorre controllare anche il percorso di misura della corrente, compresi i trasduttori Hall. Una misura errata della corrente può causare arresti ingiustificati oppure l’assenza di una protezione efficace dei moduli di potenza.

Nell’ambito del monitoraggio preventivo è utile controllare anche i parametri U1 nel Monitor Menu. L’osservazione regolare di corrente, tensione, frequenza, temperatura e stato del carico consente di rilevare prima il peggioramento delle condizioni di lavoro dell’inverter, prima che la ventilazione si arresti.

Quali interventi di service ripristinano l’efficienza dell’inverter?

L’ambito della riparazione dipende dal modello, dalla potenza, dallo stato dell’elettronica e dalla causa del guasto. Nel caso degli inverter Yaskawa per ventilatori, gli interventi di service possono includere:

• sostituzione dei moduli IGBT danneggiati,
• riparazione dei driver di gate,
• sostituzione dei condensatori nel circuito DC-Link,
• riparazione degli alimentatori switching SMPS,
• pulizia e rigenerazione del percorso di raffreddamento,
• sostituzione delle ventole di raffreddamento,
• riparazione o sostituzione degli elementi della scheda di controllo,
• verifica dei trasduttori di corrente e dei percorsi di misura,
• controllo di collegamenti, morsetti, isolamento e sezione di ingresso,
• test sotto carico al termine della riparazione.

Un elemento importante del service professionale è il test dell’inverter sotto carico. Le unità delle serie Yaskawa V1000 e A1000 devono essere controllate su banchi prova che permettono di forzare la corrente nominale secondo il rating Heavy Duty o Normal Duty. Solo un test di questo tipo consente di valutare
se l’inverter lavora stabilmente in condizioni simili a quelle dell’applicazione reale.

Durante i test si può utilizzare la termografia per registrare la temperatura del blocco IGBT e oscilloscopi
con sonde di corrente per analizzare la commutazione delle correnti nel circuito di uscita del motore. In questo modo il service
non si basa solo sull’avviamento a vuoto, ma conferma l’efficienza del sistema in condizioni operative.

Quando ha senso riparare un inverter Yaskawa e quando conviene valutare la sostituzione?

La riparazione di un inverter Yaskawa ha senso soprattutto quando il dispositivo è adattato all’unità esistente, ha potenza, configurazione e modalità di montaggio adeguate e collabora con l’automazione dell’edificio. In molti impianti la sostituzione con un nuovo modello significa non solo acquistare il dispositivo, ma anche modificare i parametri, adattare il cablaggio, configurare il controllo, eseguire prove di avviamento e affrontare il rischio di incompatibilità con il sistema esistente.

La riparazione vale la pena quando:

• il danno riguarda il modulo di potenza, i condensatori, l’alimentatore, le ventole o la scheda di controllo,
• l’inverter fa parte di un sistema più grande, la cui configurazione è nota e verificata,
• un nuovo convertitore ha tempi di consegna lunghi,
• il costo del fermo è elevato,
• il dispositivo ha un’esecuzione, parametri o modalità di installazione atipici,
• il reparto manutenzione vuole ridurre il costo totale rispetto all’acquisto di un nuovo azionamento.

La sostituzione o la modernizzazione può essere una soluzione migliore se l’inverter è fortemente degradato, è stato riparato più volte in modo non controllato, ha componenti chiave non disponibili o i suoi parametri non corrispondono più ai requisiti dell’impianto. In questa situazione è possibile selezionare un dispositivo sostitutivo, ripristinare i parametri di lavoro e preparare l’unità al funzionamento successivo.

È bene ricordare che la decisione non deve limitarsi alla scelta tra riparazione e acquisto di un nuovo dispositivo. Sono possibili anche soluzioni intermedie: rigenerazione, modernizzazione, acquisto di un inverter revisionato, sostituzione degli elementi soggetti a usura, preparazione di un dispositivo di riserva o acquisto di un inverter danneggiato.

Service, rigenerazione, acquisto e modernizzazione degli inverter Yaskawa in RGB Elektronika

RGB Elektronika supporta i reparti manutenzione, produzione, automazione e acquisti nelle situazioni in cui un guasto dell’unità di trattamento aria richiede una decisione rapida e tecnicamente giustificata. Ci occupiamo di diagnostica, riparazione, rigenerazione, modernizzazione e acquisto di inverter Yaskawa e altri convertitori di frequenza utilizzati nell’industria.

Per il reparto manutenzione la priorità è ridurre rapidamente il fermo. Per il reparto acquisti contano disponibilità, costo e garanzia. Per la produzione è fondamentale ripristinare il funzionamento stabile dell’impianto. Per questo, nel caso degli inverter Yaskawa per unità di trattamento aria, vale la pena affidarsi a un service che unisce la diagnostica dell’elettronica di potenza alla comprensione pratica delle applicazioni industriali.

Non aspettare l’arresto improvviso dell’azionamento. La diagnostica predittiva degli inverter Yaskawa consente di pianificare il service in una finestra tecnologica adeguata e di limitare il costo della produzione persa. –> Richiedi la riparazione
