Dove riparare un servomotore FANUC A06B-0265-B400 dopo un guasto? Diagnostica e ricondizionamento

Dopo un guasto, il servomotore FANUC A06B-0265-B400 dovrebbe essere affidato a un centro di assistenza in grado di controllare non solo i cuscinetti, ma l’intero sistema: la meccanica del motore, gli avvolgimenti e l’isolamento, il freno 24 V DC, il Pulsecoder e il cavo di feedback. In molti casi, il ricondizionamento del FANUC αiS 22/4000 consente di ripristinare il funzionamento dell’azionamento dell’asse CNC senza sostituire l’intero sistema, ma la decisione di procedere con la riparazione dovrebbe basarsi su misurazioni e su un test eseguito dopo il ricondizionamento.

Questo è particolarmente importante nella manutenzione, perché un allarme dell’asse CNC non significa sempre che il motore stesso sia danneggiato. Sintomi simili possono essere causati anche da cavi, connettori, disturbi nel circuito di feedback o dal servoamplificatore associato. Sostituire componenti senza determinare la causa effettiva può quindi prolungare il fermo macchina anziché ridurlo.

Chiamaci: +48 717 500 983

Come riconoscere un guasto e diagnosticare il FANUC A06B-0265-B400?

Cosa significa A06B-0265-B400 e quali sono i suoi parametri?

Il FANUC A06B-0265-B400 appartiene alla famiglia di servomotori αiS 22/4000, utilizzati tra l’altro come azionamenti degli assi di avanzamento nelle macchine utensili CNC. La designazione esatta è importante per la diagnostica e la scelta dei ricambi, poiché definisce non solo la taglia del motore, ma anche la configurazione dell’albero, del freno e del sistema di feedback.

La versione B400 utilizza un albero diritto e un freno 24 V DC. Il feedback è gestito dal Pulsecoder assoluto FANUC α1000iA, indicato nelle richieste di assistenza anche con la sigla αiA1000.

Parametro	FANUC A06B-0265-B400
Famiglia	FANUC αiS 22/4000
Potenza nominale	4,5 kW
Coppia di stallo	22 Nm
Coppia massima	76 Nm
Velocità nominale	3000 giri/min
Velocità massima	4000 giri/min
Albero	diritto, Ø35 mm
Freno	24 V DC, di stazionamento
Feedback	Pulsecoder assoluto α1000iA
Resistenza di una fase	0,075 Ω a 20°C, tolleranza ±10%
Peso della versione con freno	circa 23 kg

Quali sintomi indicano un guasto del servomotore FANUC?

I sintomi di un servomotore FANUC A06B-0265-B400 danneggiato dipendono dal fatto che il problema riguardi la meccanica, la parte elettrica, il freno o il sistema di feedback. Tra gli elementi che dovrebbero indurre a effettuare una diagnostica vi sono:

• la sostituzione dei cuscinetti usurati,
• la sostituzione o il ricondizionamento della tenuta dell’albero,
• la riparazione dei connettori e dei collegamenti elettrici,
• la diagnostica, la riparazione o la sostituzione del sistema encoder,
• il ripristino della corretta posizione di commutazione del feedback,
• la riparazione dell’avvolgimento danneggiato, se la costruzione e lo stato del motore lo consentono,
• il controllo e il ripristino dei corretti parametri meccanici dell’albero e del gruppo cuscinetti.

Non tutti questi sintomi indicano inequivocabilmente il servomotore. Ad esempio, un errore di comunicazione con il Pulsecoder può dipendere da un sensore danneggiato, ma anche da un’interruzione del cavo, da un problema al connettore o da disturbi elettrici. Per questo motivo, la diagnostica del servomotore FANUC dopo un guasto dovrebbe comprendere l’intera catena di azionamento.

Come dovrebbe essere eseguita la diagnostica di un servomotore FANUC dopo un guasto?

Una diagnostica completa del FANUC A06B-0265-B400 non dovrebbe iniziare con la sostituzione automatica dei cuscinetti. Prima è necessario determinare la natura del guasto e verificare se il problema si trova effettivamente all’interno del servomotore.

Controllo meccanico dell’albero, dei cuscinetti e delle tenute

Nella parte meccanica occorre controllare innanzitutto lo stato dell’albero, dei cuscinetti, delle tenute e delle superfici di montaggio. Sono importanti anche l’eccentricità dell’albero, i giochi, la resistenza durante la rotazione e le tracce di urti o sovraccarichi meccanici.

Nelle macchine utensili CNC è opportuno prestare particolare attenzione al refrigerante. La sua infiltrazione attraverso la tenuta dell’albero o i connettori può provocare non solo un’usura accelerata dei cuscinetti, ma anche il degrado dell’isolamento degli avvolgimenti e problemi nel sistema di feedback.

Misurazione degli avvolgimenti e della resistenza di isolamento

Per l’A06B-0265, il valore di riferimento della resistenza di una fase è 0,075 Ω a 20°C con una tolleranza di ±10%. Nella pratica è importante anche la simmetria tra le fasi. Una differenza marcata può indicare un problema all’avvolgimento, a un collegamento o a un altro elemento del circuito di corrente.

Un secondo test importante è la misurazione dell’isolamento tra l’avvolgimento e il corpo motore. Deve essere eseguita sul motore scollegato utilizzando un misuratore di isolamento a 500 V DC. Per la diagnostica si può adottare la seguente interpretazione:

Resistenza di isolamento	Interpretazione
≥100 MΩ	stato corretto
10-100 MΩ	inizio del degrado dell’isolamento; consigliato un controllo periodico
1-10 MΩ	significativo deterioramento dell’isolamento
<1 MΩ	stato non accettabile

La misurazione dell’isolamento deve essere eseguita dopo aver scollegato il motore dall’elettronica di azionamento associata. L’applicazione della tensione di prova con il servoamplificatore collegato può danneggiarlo. Un improvviso calo della resistenza di isolamento dovrebbe inoltre indurre a verificare se del refrigerante è penetrato nel motore o nel cavo.

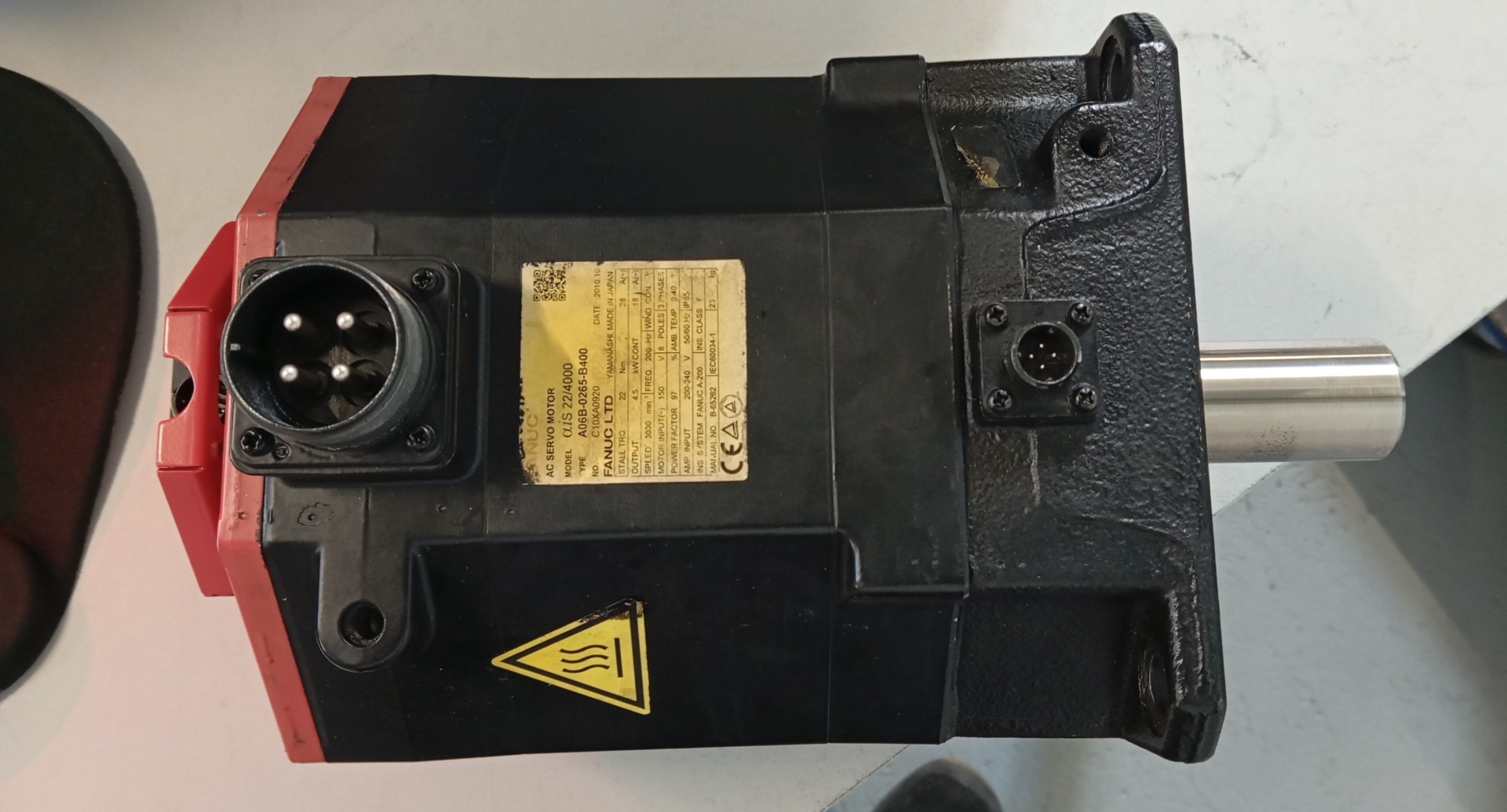

Diagnostica del freno 24 V DC del servomotore FANUC

L’A06B-0265-B400 è dotato di un freno 24 V DC. Durante la diagnostica è necessario controllarne l’alimentazione, il corretto rilascio e la capacità di mantenere l’asse dopo la disattivazione del servo.

È importante distinguere correttamente la funzione del freno. Il freno integrato è un freno di stazionamento. Il suo compito è, tra l’altro, mettere in sicurezza l’asse, in particolare un asse verticale, dopo lo spegnimento dell’azionamento. Non dovrebbe essere trattato come un normale freno di servizio utilizzato per decelerare regolarmente il motore. Un comando errato del freno può accelerarne l’usura e causare ulteriori problemi all’asse.

Diagnostica del Pulsecoder α1000iA e del cavo di feedback

La riparazione o la sostituzione del Pulsecoder FANUC αiA1000 dovrebbe essere preceduta dalla conferma che il sensore sia effettivamente la fonte del problema. In caso di errori di posizione e comunicazione è necessario controllare anche il cavo di feedback, i connettori e la possibile presenza di disturbi elettrici.

Ciò significa verificare lo stato e il corretto inserimento dei connettori, il cavo di feedback e il segnale stesso del Pulsecoder. Sporco, refrigerante, danni al cavo o un contatto instabile possono provocare sintomi simili a quelli di un encoder guasto.

Se la diagnostica conferma un guasto del Pulsecoder, l’intervento può comprenderne la riparazione o la sostituzione, a seconda del tipo di danno e delle possibilità tecniche.

Un allarme dell’asse significa sempre che il servomotore è guasto?

No. Un allarme dell’asse CNC non costituisce una conferma inequivocabile di un guasto del FANUC A06B-0265-B400. Il servomotore funziona come parte di un sistema più ampio che comprende anche il servoamplificatore, i cavi di potenza, il cavo di feedback, i connettori e il controllo CNC.

Prima di decidere per una costosa riparazione o sostituzione del motore, è quindi necessario valutare anche l’azionamento associato. Questo è particolarmente importante in caso di errori di comunicazione, problemi intermittenti e guasti comparsi dopo interventi elettrici o meccanici sulla macchina.

Quando il ricondizionamento del FANUC αiS 22/4000 è preferibile alla sostituzione?

Cosa può comprendere la riparazione del servomotore FANUC A06B-0265-B400?

La portata del ricondizionamento dovrebbe derivare dalla diagnostica. La sostituzione di tutti i componenti senza effettuare misurazioni non è sempre giustificata, così come non lo è limitare la riparazione ai soli cuscinetti quando il problema riguarda l’isolamento o il feedback.

A seconda dei risultati dei test, la riparazione del servomotore FANUC A06B-0265-B400 può comprendere:

• la sostituzione dei cuscinetti usurati,
• la sostituzione delle tenute,
• il controllo e il ripristino delle corrette condizioni della parte meccanica,
• la riparazione del freno 24 V DC,
• l’assistenza o la sostituzione del Pulsecoder,
• la riparazione della parte elettrica del servomotore,
• l’eliminazione degli effetti dell’infiltrazione di refrigerante, se lo stato dell’apparecchiatura lo consente,
• la riparazione o la sostituzione degli elementi di collegamento danneggiati.

Un ricondizionamento completo del FANUC αiS 22/4000 dovrebbe ripristinare le caratteristiche funzionali dell’apparecchiatura e non limitarsi a eliminare il sintomo più evidente. Se la causa del guasto non viene individuata, il motore riparato può danneggiarsi nuovamente dopo essere stato reinstallato nella macchina.

Come dovrebbe essere testato un servomotore FANUC dopo il ricondizionamento?

La riparazione non dovrebbe terminare con il semplice riassemblaggio del motore. Il test del servomotore FANUC dopo il ricondizionamento è una delle fasi più importanti dell’intero processo.

Dopo l’intervento è necessario verificare nuovamente in particolare:

• la resistenza e la simmetria degli avvolgimenti,
• la resistenza di isolamento rispetto al corpo motore,
• lo stato meccanico dell’albero e dei cuscinetti,
• il funzionamento del freno 24 V DC,
• la correttezza del feedback proveniente dal Pulsecoder,
• il comportamento del motore durante il movimento,
• il funzionamento dell’azionamento in condizioni di carico adeguate all’apparecchiatura testata.

Quando riparare e quando sostituire o modernizzare l’azionamento?

Il ricondizionamento di un servomotore CNC FANUC al posto della sostituzione è particolarmente giustificato quando la struttura principale del motore rimane in buone condizioni e il guasto riguarda componenti che possono essere riparati o sostituiti. È importante anche nelle macchine più datate, dove la sostituzione con un diverso tipo di motore può richiedere modifiche al servoamplificatore, al cablaggio, ai parametri di controllo e alla meccanica dell’asse.

Situazione	Soluzione più logica
Cuscinetti o tenute usurati	Diagnostica e ricondizionamento
Problema al freno	Riparazione del freno e controllo del suo comando
Pulsecoder danneggiato	Assistenza o sostituzione del Pulsecoder dopo il controllo preliminare del cavo
Isolamento deteriorato o problema all’avvolgimento	Valutazione della possibilità di riparare la parte elettrica
Allarme dell’asse senza guasto motore confermato	Diagnostica dell’intero sistema di azionamento
Grave danno meccanico o elettrico non conveniente da riparare	Acquisto di un’unità compatibile o modernizzazione
Problemi ricorrenti di disponibilità dei ricambi	Valutare un’unità di scorta o una modernizzazione programmata

Assistenza FANUC A06B-0265-B400 presso RGB Elektronika

Un centro di assistenza per FANUC A06B-0265-B400 dovrebbe essere in grado di diagnosticare sia la meccanica del servomotore sia la parte elettrica e il sistema di feedback. La sola sostituzione dei cuscinetti senza controllare l’isolamento, il freno e il Pulsecoder non consente di stabilire perché l’asse abbia smesso di funzionare.

Presso RGB Elektronika è possibile richiedere la diagnostica e la riparazione di servomotori e di altri componenti dell’automazione industriale. In caso di guasto dell’A06B-0265-B400, saranno particolarmente utili le seguenti informazioni:

• il numero FANUC completo riportato sulla targhetta,
• il modello della macchina e del controllo CNC,
• la designazione dell’asse su cui lavora il servomotore,
• il codice e il contenuto dell’allarme,
• il momento in cui si verifica il problema: dopo l’accensione, durante il movimento o sotto carico,
• informazioni su precedenti collisioni o sovraccarichi,
• informazioni sul contatto dell’apparecchiatura con refrigerante o olio,
• i risultati di precedenti controlli dei cavi e del servoamplificatore, se eseguiti.

In questo modo è più facile determinare se è necessaria la riparazione del servomotore FANUC A06B-0265-B400, il ricondizionamento del Pulsecoder, l’assistenza del freno, la riparazione della parte elettrica o la diagnostica del servoamplificatore e del cablaggio associati.

Come limitare un ulteriore fermo macchina?

Dopo aver eliminato il guasto, è opportuno verificarne anche la causa sistemica. Se del refrigerante è penetrato all’interno, il solo ricondizionamento del motore non risolverà il problema senza migliorare la protezione dei connettori o delle tenute. Se i guasti riguardano il cavo di feedback, può essere necessario controllarne il percorso e le fonti di disturbo.

Nel caso di apparecchiature critiche per la produzione, vale inoltre la pena considerare il mantenimento di un servomotore compatibile come ricambio. Se l’intera macchina dovrà essere ricostruita negli anni successivi, è possibile preparare parallelamente un piano di modernizzazione del servoazionamento, anziché intervenire solo durante il successivo fermo non pianificato.

Se dopo una modernizzazione rimangono servomotori, servoamplificatori, encoder o altri componenti FANUC non più necessari, l’azienda può anche valutarne la vendita nell’ambito del ritiro di apparecchiature per l’automazione industriale.

Hai un FANUC A06B-0265-B400 da riparare? Invia a RGB Elektronika la sigla riportata sulla targhetta, il codice di allarme e una descrizione del comportamento dell’asse. Questo consente di iniziare con la diagnostica corretta e scegliere la soluzione più adatta: riparazione, ricondizionamento, controllo dell’azionamento associato, fornitura di un ricambio o modernizzazione del sistema. –> Richiedi la riparazione
