Riparazione di inverter e motori per sistemi di ventilazione. Come riconoscere se nel sistema di ventilazione si è guastato il motore o l’inverter che lo controlla?

L’assistenza di inverter e motori per HVAC dovrebbe iniziare dalla diagnostica dell’intera catena di azionamento, non dalla sostituzione automatica del motore o dell’inverter. Nei sistemi di ventilazione meccanica il problema può riguardare l’inverter HVAC, il motore del ventilatore, il cavo motore, le protezioni, l’alimentazione, l’encoder, i sensori, i cuscinetti oppure il carico meccanico del ventilatore stesso. Per questo una diagnosi corretta consiste nel separare l’impianto in sezioni e controllare ciascuna di esse separatamente.

Per il reparto manutenzione è fondamentale stabilire rapidamente se la fonte del guasto è l’inverter che controlla il ventilatore oppure il motore del ventilatore HVAC. Un errore visibile sul pannello dell’inverter non significa sempre che l’inverter sia danneggiato. Spesso l’inverter segnala soltanto un problema causato dal motore, dal cavo, da un sovraccarico meccanico, da un rotore bloccato, dall’umidità negli avvolgimenti o da cuscinetti danneggiati.

In RGB Elektronika diagnostichiamo e ripariamo inverter, motori ed elettronica industriale utilizzati in sistemi di ventilazione, unità HVAC, linee di produzione, stabilimenti industriali e impianti di automazione. Se un guasto alla ventilazione ferma il processo, causa allarmi o riduce l’efficienza, conviene controllare l’intero azionamento prima di ordinare il componente sbagliato.

Chiama: +48 717 500 983

Come riconoscere un guasto dell’inverter HVAC o del motore del ventilatore?

Perché un errore dell’azionamento del ventilatore non significa sempre motore danneggiato?

In un sistema di ventilazione meccanica, inverter, motore e ventilatore formano un’unica catena di azionamento. Se il ventilatore non parte, funziona in modo instabile o si spegne durante l’avviamento, la causa può trovarsi in più punti. Un sistema tipico deve essere suddiviso, ai fini diagnostici, in:

• alimentazione dell’inverter, comprese protezioni, contattori, fusibili e qualità della tensione,
• circuito intermedio DC dell’inverter, cioè DC link e condensatori,
• modulo di potenza dell’inverter e uscita U/V/W,
• cavo motore tra inverter e motore,
• avvolgimenti del motore e resistenza di isolamento,
• cuscinetti, albero, ventilatore di raffreddamento e raffreddamento del motore,
• parte meccanica del ventilatore: girante, serrande, filtri, carcassa e resistenze al flusso.

Se la diagnostica viene limitata a un solo elemento, è facile commettere un errore costoso. La sostituzione dell’inverter non risolverà il problema se il motore ha una dispersione verso massa. La sostituzione del motore non aiuterà se sono danneggiati il modulo IGBT, il circuito di misura della corrente o il controllo dell’inverter.

Come riconoscere i guasti dell’inverter HVAC dagli allarmi e dal comportamento dell’azionamento?

I sintomi che indicano più spesso un problema lato inverter HVAC sono:

• assenza di reazione al segnale START nonostante alimentazione corretta,
• errori visibili sul pannello HMI dell’inverter o sul pannello operatore,
• funzionamento instabile durante la modifica della frequenza impostata,
• spegnimento dell’azionamento durante l’avviamento o la frenata,
• assenza di risposta corretta al segnale 0–10 V o 4–20 mA,
• problemi di comunicazione con BMS, PLC, Modbus, BACnet o moduli I/O,
• surriscaldamento dell’inverter nonostante il funzionamento nel campo di carico consentito,
• allarmi ricorrenti nonostante il motore scollegato.

Errori tipici dell’inverter HVAC: overcurrent, ground fault, motor phase loss e DC bus fault

Gli inverter HVAC, come gli azionamenti utilizzati nelle unità di trattamento aria, nei ventilatori di estrazione e negli impianti industriali, monitorano molti stati di funzionamento. Gli allarmi tipici riscontrati in caso di guasti del sistema ventilatore sono:

• overcurrent – sovraccarico, cortocircuito, rampa di avviamento troppo rapida, ventilatore bloccato o danneggiamento del modulo di potenza,
• overvoltage – tensione troppo alta nel circuito DC, problema in frenata o alimentazione instabile,
• undervoltage – caduta della tensione di alimentazione, problema con protezione, contattore o alimentazione del quadro,
• ground fault – guasto verso massa nel motore, nel cavo motore o nel percorso di uscita dell’inverter,
• motor phase loss – assenza di una fase in uscita, cavo, morsetto, avvolgimento o modulo dell’inverter danneggiato,
• DC bus fault – problema al circuito intermedio, ai condensatori DC link o alla misura della tensione,
• overtemperature – temperatura dell’inverter troppo elevata, raffreddamento sporco, ventilatore dell’inverter non funzionante o sovraccarico,
• communication fault – errore di comunicazione con BMS, controllore PLC, pannello HMI o rete industriale.

È particolarmente importante stabilire se l’allarme compare subito dopo il comando START, solo dopo il raggiungimento della velocità, durante la modifica della frequenza impostata oppure dopo un funzionamento prolungato. Il momento in cui si verifica l’errore restringe l’area diagnostica.

Segnali di controllo, BMS, Modbus/BACnet e parametri dell’azionamento

Non ogni guasto si presenta come un modulo di potenza danneggiato. Nei sistemi HVAC, problemi frequenti sono causati anche da segnali di controllo errati, perdita di comunicazione, parametri dell’azionamento non corretti o impostazioni modificate dopo un precedente intervento di assistenza.

Nella diagnostica dell’inverter per sistemi di ventilazione bisogna verificare:

• se l’inverter riceve il comando START dall’automazione, dal pannello, dal BMS o dall’ingresso digitale,
• se il segnale di riferimento 0–10 V o 4–20 mA rientra nel campo corretto,
• se la comunicazione Modbus, BACnet o altro bus industriale non segnala errori,
• se sono attive le corrette sorgenti di comando: locale, remoto, Auto/Hand/Off,
• se i parametri della rampa di avviamento e frenata sono adeguati all’inerzia del ventilatore,
• se la modalità di controllo V/f o vector corrisponde al tipo di motore e all’applicazione,
• se i dati motore inseriti nell’inverter corrispondono alla targhetta,
• se contattori di bypass, protezioni e interblocchi di sicurezza funzionano correttamente.

Errori di assi, comunicazione, encoder e inizializzazione del controllo

Il sospetto di un guasto del motore HVAC compare più spesso quando il ventilatore lavora più rumorosamente del solito, l’impianto perde efficienza, il motore si surriscalda oppure l’inverter segnala sovraccarico. In questi casi il solo allarme dell’inverter non è sufficiente per la diagnosi. È necessario controllare lo stato elettrico e meccanico del motore.

I sintomi che indicano più spesso un guasto del motore del ventilatore HVAC sono:

• funzionamento rumoroso, ronzio, sfregamento o rumore insolito durante l’avviamento,
• aumento delle vibrazioni sulla carcassa del motore o del ventilatore,
• giochi percepibili sull’albero,
• surriscaldamento del corpo del motore,
• odore di isolamento surriscaldato,
• avviamento difficile o impossibilità di raggiungere la velocità impostata,
• intervento della protezione termica,
• assorbimento di corrente non uniforme sulle fasi,
• calo dell’efficienza del ventilatore nonostante il corretto controllo dall’inverter.

Se l’inverter HVAC non reagisce a START oppure perde il controllo dal BMS, il problema può riguardare l’elettronica di controllo, gli ingressi/uscite, la comunicazione o la configurazione. In questo caso conviene eseguire la diagnostica dell’inverter prima di considerarlo funzionante solo perché il display è acceso e il dispositivo è alimentato.

Rumore, vibrazioni, surriscaldamento e assorbimento di corrente non uniforme

Nei sistemi con ventilatori, rumore e vibrazioni sono tra i più importanti segnali di avvertimento. Possono indicare usura dei cuscinetti, squilibrio della girante, danneggiamento dell’albero, sfregamento di elementi meccanici oppure sovraccarico derivante dalle condizioni di lavoro dell’impianto.

Il motore del ventilatore può surriscaldarsi anche quando lavora troppo a lungo a bassa frequenza e con raffreddamento proprio insufficiente. Negli azionamenti regolati da inverter bisogna verificare se il motore è adatto a questa modalità di lavoro e se i parametri applicativi non impongono il funzionamento fuori dall’intervallo sicuro.

Un assorbimento di corrente non uniforme sulle fasi può indicare un problema agli avvolgimenti, al collegamento, al cavo, ai morsetti, all’alimentazione o all’uscita dell’inverter. Per questo la misura delle correnti di fase deve essere interpretata insieme alla misura della resistenza delle fasi, della resistenza di isolamento e al controllo del cavo motore.

Danneggiamento dell’isolamento, dispersione verso massa e usura dei cuscinetti

I guasti tipici dei motori dei ventilatori HVAC comprendono usura dei cuscinetti, danneggiamento dell’isolamento degli avvolgimenti, cortocircuiti tra spire, dispersione verso massa, umidità, contaminazione degli avvolgimenti, danneggiamento del ventilatore di raffreddamento e sovraccarico meccanico della girante del ventilatore.

Una delle prime prove elettriche del motore è la misura della resistenza di isolamento degli avvolgimenti. Permette di valutare se il motore può essere ancora testato in sicurezza e se l’avvolgimento non presenta dispersione verso massa. Se un motore con isolamento danneggiato viene ricollegato all’inverter, può generare allarmi ground fault, overcurrent o causare ulteriori danni al circuito di potenza.

Inverter o motore del ventilatore – tabella dei sintomi per la manutenzione

Sintomo nel sistema di ventilazione	Causa più probabile	Cosa controllare per prima cosa?
Assenza di reazione a START	Inverter, controllo, BMS, ingressi digitali	Alimentazione dell’inverter, comando START, modalità Auto/Hand/Off, ingressi I/O
Allarme overcurrent subito dopo l’avvio	Motore, cavo, ventilatore bloccato o modulo di potenza dell’inverter	Scollegare il motore, controllare cavo, avvolgimenti, uscita U/V/W e moduli IGBT
Ground fault dopo il collegamento del motore	Guasto dell’isolamento del motore o del cavo	Resistenza di isolamento degli avvolgimenti e del cavo motore
Motor phase loss	Cavo, morsetti, avvolgimento o uscita dell’inverter	Collegamenti U/V/W, resistenza delle fasi, misura delle correnti, modulo di potenza
Funzionamento rumoroso e vibrazioni	Motore, cuscinetti, girante del ventilatore, meccanica	Cuscinetti, gioco dell’albero, equilibratura, carico meccanico
Surriscaldamento del motore	Motore, sovraccarico, raffreddamento, parametri dell’inverter	Correnti di fase, temperatura, frequenza di lavoro, raffreddamento, filtri sporchi
L’errore rimane dopo lo scollegamento del motore	Inverter	Modulo di potenza, DC link, misura della corrente, elettronica di controllo
L’errore scompare dopo lo scollegamento del motore	Motore, cavo o meccanica del ventilatore	Avvolgimenti, isolamento, cavo motore, cuscinetti, girante e carico

Diagnostica, riparazione e assistenza di inverter e motori per sistemi di ventilazione

Diagnostica degli inverter per sistemi di ventilazione passo dopo passo

La diagnostica degli inverter per sistemi di ventilazione deve includere sia il circuito di potenza sia il controllo. Nelle applicazioni HVAC, l’inverter non solo regola la velocità del motore, ma spesso comunica con l’automazione dell’edificio o industriale, reagisce ai segnali dei sensori, gestisce modalità locali e remote e supervisiona i sovraccarichi.

Il campo base della diagnostica dell’inverter HVAC comprende:

• controllo dell’alimentazione in ingresso e delle protezioni,
• controllo della tensione nel circuito intermedio DC,
• analisi dello storico allarmi e dei parametri di lavoro,
• misura delle correnti di uscita e della simmetria delle fasi U/V/W,
• controllo dei moduli IGBT e del circuito di potenza,
• controllo dei condensatori DC link, del raddrizzatore e dei circuiti di misura,
• verifica delle ventole di raffreddamento dell’inverter e della corretta ventilazione,
• controllo degli ingressi analogici 0–10 V e 4–20 mA,
• controllo di ingressi/uscite digitali, relè e interblocchi,
• verifica della comunicazione con BMS, PLC, Modbus, BACnet o pannello HMI,
• controllo dei parametri motore, delle rampe, della modalità di controllo e dei limiti di corrente.

Se l’inverter segnala un errore di sovraccarico o cortocircuito subito dopo l’avviamento, bisogna scollegare il motore e controllare separatamente inverter, cavo motore e motore. Se l’allarme rimane attivo nonostante il motore scollegato, il sospetto passa all’inverter: modulo di potenza, sistema di misura della corrente, circuito DC o elettronica di controllo.

Diagnostica dei motori per sistemi di ventilazione passo dopo passo

La diagnostica dei motori per sistemi di ventilazione deve considerare sia le misure elettriche sia lo stato meccanico. Il motore del ventilatore può avere parametri corretti a fermo, ma generare problemi sotto carico, ad alta temperatura, a una determinata frequenza di lavoro oppure dopo un periodo di funzionamento prolungato.

Il campo diagnostico del motore del ventilatore HVAC dovrebbe includere:

• ispezione della targhetta, dei cavi, dei morsetti e della carcassa,
• misura della resistenza di isolamento degli avvolgimenti,
• misura della resistenza delle fasi e valutazione della simmetria degli avvolgimenti,
• test di dispersione verso massa,
• controllo del cavo motore tra inverter e motore,
• misura delle correnti di fase durante il funzionamento,
• valutazione della temperatura del corpo e delle condizioni di raffreddamento,
• controllo di cuscinetti, giochi, albero e ventilatore di raffreddamento,
• analisi di vibrazioni e rumore,
• verifica del carico meccanico del ventilatore, dei filtri, delle serrande e della girante.

Nei ventilatori industriali e nelle unità di trattamento aria bisogna ricordare che filtri sporchi, serrande chiuse, girante danneggiata o flusso d’aria bloccato possono sovraccaricare il motore e causare allarmi dell’inverter. Per questo la diagnostica deve includere non solo la parte elettrica, ma anche le condizioni di lavoro dell’impianto.

Quando la riparazione ha senso e quando è meglio sostituire o modernizzare?

La decisione di riparare, sostituire o modernizzare dipende dal tipo di dispositivo, dalla disponibilità dei ricambi, dall’età dell’azionamento, dal costo del fermo e dallo stato dell’intero sistema. In molti casi la riparazione dell’inverter HVAC o la rigenerazione del motore del ventilatore è più rapida e conveniente rispetto all’acquisto di un nuovo dispositivo, soprattutto quando l’azionamento fa parte di un quadro di comando più grande o di un impianto più datato.

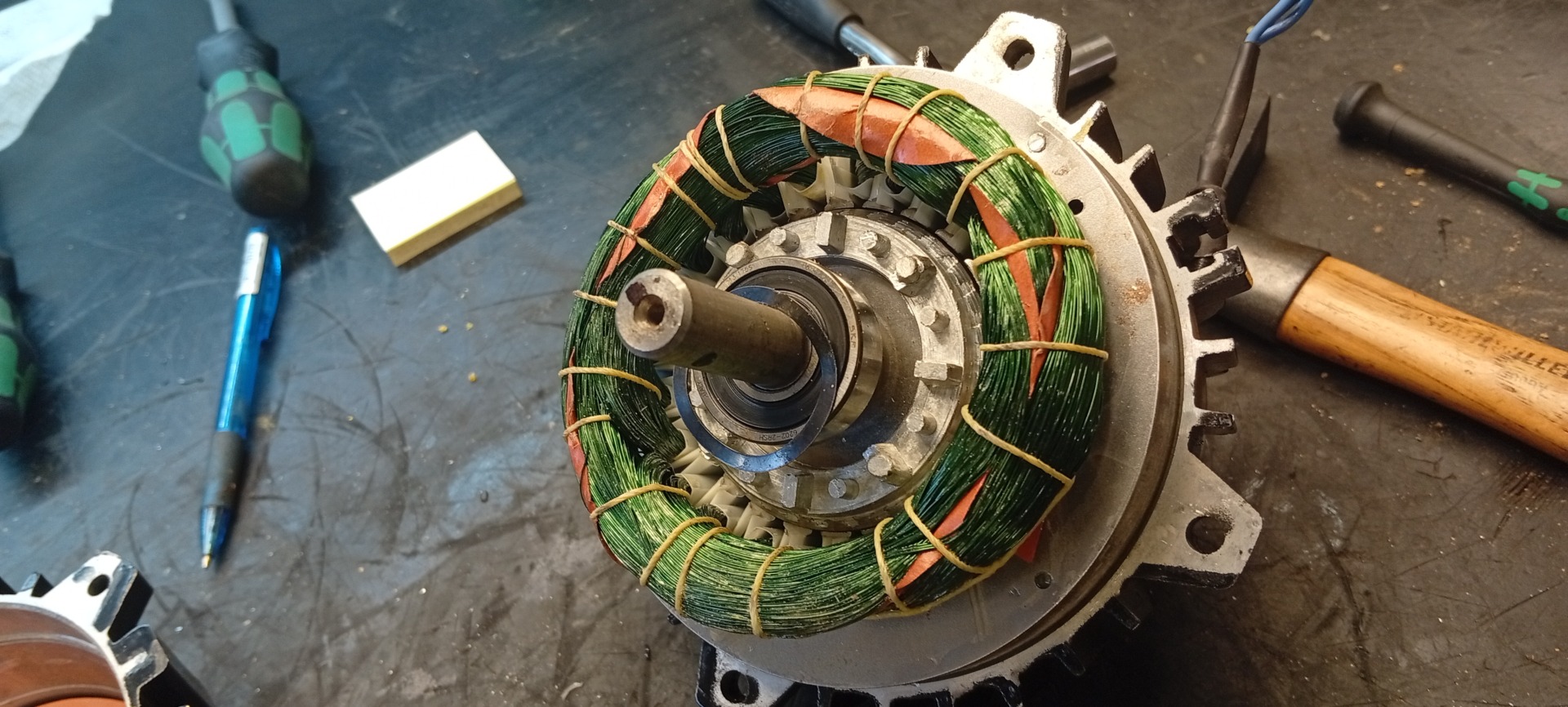

Riparazione e rigenerazione del motore del ventilatore HVAC

La riparazione del motore del ventilatore ha senso quando il danno riguarda cuscinetti, ventilatore di raffreddamento, collegamenti, sporco, umidità oppure isolamento che può ancora essere riportato a uno stato sicuro. In caso di danni più gravi sono possibili anche lavori di rigenerazione: riavvolgimento, sostituzione dei cuscinetti, pulizia, asciugatura, impregnazione e test finali.

La rigenerazione è particolarmente importante quando il motore ha un fissaggio non standard, un albero speciale, una carcassa dedicata, un ricambio difficile da reperire oppure fa parte di una vecchia unità di trattamento aria. In queste situazioni l’acquisto di un nuovo motore può prolungare il fermo più della riparazione.

Riparazione dell’inverter HVAC e controllo del circuito di potenza

La riparazione dell’inverter HVAC può comprendere la diagnostica e la sostituzione di elementi del circuito di potenza, moduli IGBT, condensatori DC link, raddrizzatore, ventole di raffreddamento, circuiti di misura, alimentatore ausiliario, ingressi/uscite di controllo ed elettronica di comunicazione. È importante anche controllare i parametri, perché una configurazione errata può causare sovraccarichi anche dopo la riparazione hardware.

Se l’inverter lavora in un’applicazione con ventilatore, bisogna controllare rampe, limiti di corrente, caratteristica V/f, modalità vector, dati motore, sorgente del riferimento e modalità di controllo da BMS o PLC. Senza questa verifica, l’inverter riparato può tornare a funzionare nelle stesse condizioni che hanno provocato il guasto.

Modernizzazione dell’azionamento del ventilatore e scelta del ricambio

La modernizzazione è una buona soluzione quando l’inverter è obsoleto, difficile da reperire, riparato più volte oppure non collabora più correttamente con l’automazione dello stabilimento. Può includere la scelta di un nuovo inverter HVAC, la modifica dei parametri di controllo, l’adattamento della comunicazione, la sostituzione del cavo motore, il miglioramento del raffreddamento del quadro o l’adattamento delle protezioni.

Nel caso di vecchi sistemi di ventilazione, la scelta del sostituto deve considerare non solo la potenza del motore, ma anche tensione di alimentazione, corrente nominale, intervallo di frequenza, modalità di controllo, comunicazione, condizioni ambientali, spazio di montaggio e requisiti dell’applicazione. Un inverter scelto in modo errato può avviare il ventilatore, ma causare funzionamento instabile, surriscaldamento del motore o allarmi ricorrenti.

Assistenza della ventilazione meccanica e costo del fermo produzione

Negli stabilimenti industriali, un guasto della ventilazione meccanica può influire non solo sul comfort di lavoro, ma anche sulla sicurezza del processo, sulla temperatura del capannone, sull’evacuazione degli inquinanti, sul funzionamento delle macchine, sulla stabilità della produzione e sulla conformità ai requisiti tecnologici. Per questo una diagnostica ritardata dell’azionamento del ventilatore può generare costi superiori alla riparazione dell’inverter o del motore stesso.

Per la manutenzione è importante rispondere rapidamente a tre domande:

• se il dispositivo può essere avviato in sicurezza dopo il reset dell’allarme,
• se è necessaria la riparazione dell’inverter, del motore o del cavo,
• se sarà più conveniente sostituire, rigenerare o modernizzare il sistema.

Invia l’inverter o il motore in diagnostica a RGB Elektronika

Se il sistema di ventilazione segnala errori, il motore del ventilatore lavora rumorosamente, l’inverter si spegne all’avvio oppure l’impianto perde efficienza, non conviene diagnosticare il sistema esclusivamente “in base ai sintomi”. In molti casi un motore danneggiato causa allarmi dell’inverter, mentre un inverter non efficiente accelera il degrado dell’isolamento, dei cuscinetti o degli avvolgimenti del motore.

L’approccio più sicuro è la diagnostica parallela di inverter, motore del ventilatore e cavo motore. Questo permette di evitare la sostituzione inutile di un elemento funzionante, ridurre il fermo e limitare il rischio di un nuovo guasto dopo il riavvio della ventilazione.

Contatta RGB Elektronika se hai bisogno di un servizio come riparazione inverter HVAC, assistenza motore del ventilatore, diagnostica dell’azionamento di ventilazione, rigenerazione motore, scelta del ricambio o modernizzazione del sistema di controllo. —> Richiedi la riparazione
