Riparazione del ventilatore EBM PAPST R2E225-AT52-19. Mancato avviamento, funzionamento instabile e temperatura del motore troppo elevata

La riparazione del ventilatore EBM PAPST R2E225-AT52-19 dovrebbe iniziare determinando se il problema riguarda l’alimentazione a 230 V, il condensatore del motore da 3 µF / 400 V, il motore M2E068-DF, i cuscinetti, la girante oppure le condizioni termiche. Il mancato avviamento, la velocità irregolare e la temperatura eccessiva del motore non devono necessariamente indicare lo stesso guasto. Soprattutto durante i periodi di caldo intenso, possono verificarsi contemporaneamente diverse cause: un’elevata temperatura ambiente limita il raffreddamento, un condensatore usurato peggiora l’avviamento, mentre lo sporco o i cuscinetti usurati aumentano ulteriormente il carico del motore.

In uno stabilimento industriale, il guasto di un ventilatore non riguarda esclusivamente il componente stesso. Se il R2E225-AT52-19 è responsabile del raffreddamento di una macchina, di un quadro elettrico o di un altro dispositivo, una riduzione del flusso d’aria può aumentare la temperatura di inverter, alimentatori, PLC, moduli I/O e altri componenti elettronici. Per questo motivo, la diagnostica dovrebbe verificare non solo se il ventilatore gira, ma anche se si avvia correttamente, raggiunge stabilmente la velocità e può funzionare senza un carico termico eccessivo.

Chiama: +48 717 500 983

R2E225-AT52-19 non si avvia, funziona in modo instabile o si surriscalda – cosa controllare?

EBM PAPST R2E225-AT52-19 – principali parametri tecnici

R2E225-AT52-19 è un ventilatore centrifugo AC equipaggiato con il motore M2E068-DF. Durante la diagnostica è utile conoscere i valori di riferimento, poiché senza di essi è difficile stabilire se la corrente misurata, la velocità o le condizioni termiche siano corrette.

Parametro	Valore per 230 V / 50 Hz
Modello del ventilatore	EBM PAPST R2E225-AT52-19
Motore	M2E068-DF
Alimentazione	1~ 230 V AC / 50 Hz
Velocità di rotazione	circa 2750 giri/min
Potenza assorbita	105 W
Corrente	circa 0,47 A
Corrente di avviamento	1,2 A
Condensatore	3 µF / 400 V
Diametro della girante	225 mm
Numero di pale	11
Materiale della girante	PA6 rinforzato con fibra di vetro
Modalità di funzionamento	S1 – funzionamento continuo
Cuscinetti	a sfere
Classe di isolamento	B
Grado di protezione	IP44 a seconda dell’installazione e della posizione di montaggio
Protezione del motore	protezione termica interna contro il sovraccarico TOP
Temperatura ambiente massima	65°C a 50 Hz

Il valore di 0,47 A deve essere considerato un importante punto di riferimento e non una soglia universale di guasto valida per ogni installazione. L’effettivo assorbimento di corrente dipende dal punto di funzionamento del ventilatore e dalle condizioni di installazione. Tuttavia, una deviazione significativa dai parametri di riferimento, soprattutto se associata a problemi di avviamento o surriscaldamento, è un segnale che indica la necessità di approfondire la diagnostica.

Perché il R2E225-AT52-19 non si avvia?

Se il R2E225-AT52-19 non si avvia, occorre innanzitutto distinguere un guasto elettrico da uno meccanico. Il controllo inizia verificando la presenza della corretta tensione di alimentazione, lo stato dei collegamenti e la possibilità di far ruotare liberamente la girante con il dispositivo scollegato in sicurezza dall’alimentazione.

Le aree di diagnostica più comuni comprendono:

• assenza o valore errato della tensione di alimentazione 230 V AC,
• collegamento elettrico danneggiato o allentato,
• blocco meccanico della girante,
• maggiore resistenza dovuta a cuscinetti usurati,
• capacità non corretta del condensatore del motore,
• problema agli avvolgimenti del motore M2E068-DF,
• intervento della protezione termica interna TOP.

Condensatore 3 µF / 400 V e problemi di avviamento

Uno dei primi componenti da controllare in caso di problemi di avviamento è il condensatore da 3 µF / 400 V. Una riduzione della sua capacità può peggiorare le condizioni di avviamento del motore. I sintomi tipici comprendono un avviamento ritardato, difficoltà nel raggiungere la corretta velocità, funzionamento irregolare oppure un maggiore riscaldamento.

La capacità deve essere misurata dopo aver correttamente scollegato e scaricato il condensatore. Il solo aspetto esterno non è sufficiente per valutarne lo stato. Un condensatore può non presentare danni visibili e, nonostante ciò, avere parametri elettrici diversi dal valore richiesto dal sistema.

Protezione termica TOP e riavvio dopo il raffreddamento

Il R2E225-AT52-19 dispone di una protezione termica interna contro il sovraccarico TOP. Questo aspetto è particolarmente importante durante la diagnostica di un ventilatore che funziona per un certo periodo di tempo, quindi si arresta e, dopo essersi raffreddato, riprende a funzionare.

Un simile comportamento può indicare il superamento delle condizioni termiche ammissibili. Il fatto che il ventilatore riprenda a funzionare dopo il raffreddamento non significa che il guasto sia stato eliminato. Occorre determinare perché la temperatura è aumentata: se la causa è l’elevata temperatura ambiente, un flusso d’aria limitato, un sovraccarico meccanico, un problema al condensatore oppure lo stato del motore stesso.

Funzionamento instabile del ventilatore – vibrazioni, rumore e variazioni di velocità

Il funzionamento instabile del ventilatore può manifestarsi con variazioni della velocità, maggiore rumorosità, vibrazioni oppure rumori insoliti provenienti dai cuscinetti. In un ventilatore centrifugo, anche l’accumulo di sporco solo su alcune pale può modificare la distribuzione della massa della girante e provocare uno sbilanciamento.

Sporco sulla girante, cuscinetti e risonanza meccanica

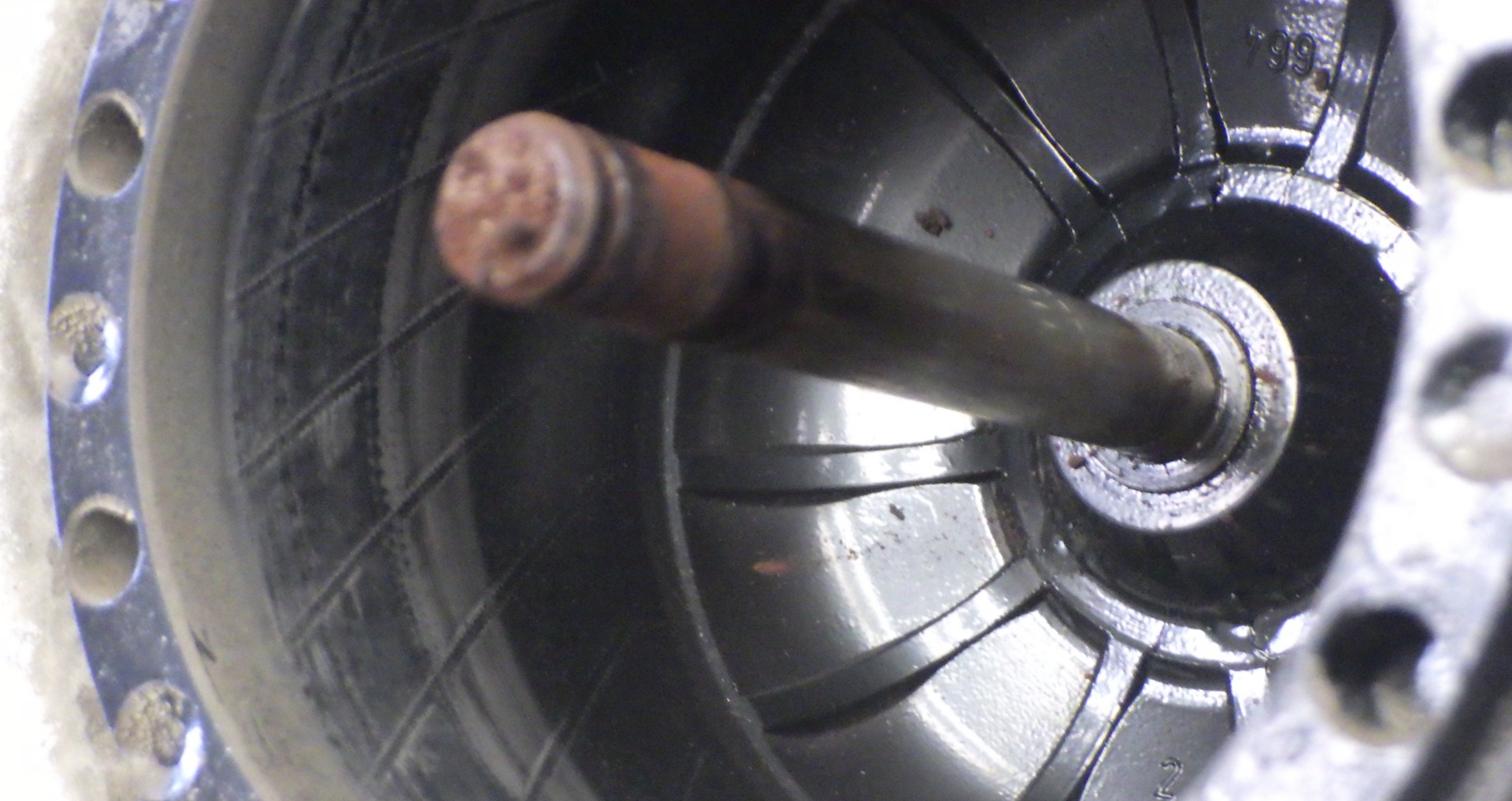

Durante la diagnostica meccanica occorre controllare la superficie della girante, i depositi sulle pale, il fissaggio dell’intero ventilatore e lo stato dei cuscinetti. Se sono presenti gioco percepibile, rotazione irregolare o rumori insoliti, il problema può riguardare il gruppo cuscinetti.

I cuscinetti usurati aumentano la resistenza meccanica e il motore deve generare una coppia maggiore per mantenere il funzionamento. In pratica, ciò comporta non solo rumore e vibrazioni, ma anche un ulteriore carico termico. In presenza di temperature ambiente elevate, questa combinazione può ridurre notevolmente il margine termico del sistema.

Occorre inoltre considerare la risonanza della struttura. Il ventilatore può essere meccanicamente efficiente, ma un fissaggio non corretto o la trasmissione delle vibrazioni dalla macchina può aumentare il livello di vibrazione e accelerare l’usura dei cuscinetti.

Regolazione della tensione e controllo a taglio di fase

Se la velocità del ventilatore viene regolata tramite la tensione, occorre controllare anche il metodo di comando. Nel caso del controllo a taglio di fase possono verificarsi picchi di corrente, rumore aggiuntivo e vibrazioni. Il funzionamento prolungato in tali condizioni può influire negativamente sulla durata dei cuscinetti.

Per questo motivo, durante la diagnosi di velocità instabili, è opportuno controllare non solo il ventilatore come singolo componente, ma anche il sistema di comando che gli fornisce la tensione.

Perché il ventilatore EBM PAPST si surriscalda durante il caldo intenso?

Il problema del surriscaldamento del motore del ventilatore diventa particolarmente importante in estate. In un capannone di produzione o all’interno di un’installazione chiusa, la temperatura intorno al dispositivo può essere notevolmente superiore rispetto a quella misurata in un altro punto dell’ambiente. Ulteriore calore viene generato da azionamenti, alimentatori, inverter e altri componenti elettrici.

Per il R2E225-AT52-19 alimentato a 230 V AC / 50 Hz, la temperatura ambiente massima indicata per il funzionamento è pari a 65°C. Si tratta della temperatura ambiente e non della temperatura superficiale ammissibile dell’alloggiamento del motore. Questo valore non deve quindi essere interpretato come la temperatura alla quale il motore stesso può riscaldarsi in sicurezza.

Se la temperatura dell’aria intorno al ventilatore si avvicina al limite ammesso, la capacità di dissipare il calore diminuisce. Se contemporaneamente sono presenti una girante sporca, un flusso d’aria limitato, un cuscinetto usurato oppure un condensatore indebolito, aumenta il rischio di intervento della protezione termica.

Diagnostica del R2E225-AT52-19 passo dopo passo

Una diagnostica efficace del R2E225-AT52-19 dovrebbe combinare misurazioni elettriche, controllo meccanico e valutazione delle reali condizioni di funzionamento:

• Controllo dell’alimentazione. Verifica la tensione ai morsetti del motore e lo stato dei cavi e dei collegamenti.
• Controllo del condensatore. Misura la capacità del condensatore del motore e confrontala con il valore di 3 µF.
• Misurazione della corrente. A 230 V / 50 Hz, il valore di riferimento indicato nei dati del dispositivo è di circa 0,47 A.
• Valutazione dell’avviamento. Verifica che il ventilatore si avvii con decisione e raggiunga stabilmente la velocità.
• Controllo degli avvolgimenti e dell’isolamento. In assistenza deve essere verificato lo stato elettrico del motore M2E068-DF.
• Controllo meccanico. Verifica la libera rotazione della girante, lo stato dei cuscinetti, i giochi, lo sporco e i danni alle pale.
• Valutazione delle vibrazioni e del rumore. Rumori insoliti possono indicare l’usura dei cuscinetti, uno sbilanciamento o un problema di fissaggio.
• Controllo del percorso dell’aria. Verifica che il flusso non sia limitato da sporco, filtro, condotto o elemento strutturale.
• Misurazione della temperatura. Valuta la temperatura ambiente direttamente nel punto di funzionamento del ventilatore, soprattutto durante il massimo carico della macchina.
• Test sotto carico reale. Se possibile, monitora corrente, temperatura, rumore e stabilità di funzionamento in condizioni simili a quelle di produzione.

Le misurazioni sulla tensione di rete e gli interventi sul condensatore devono essere eseguiti da personale adeguatamente qualificato. Il condensatore può mantenere una carica anche dopo che il dispositivo è stato scollegato.

Se disponi già dei risultati delle misurazioni, inviali insieme al ventilatore al centro assistenza. Le informazioni relative a tensione, corrente, temperatura ambiente e comportamento del dispositivo prima dell’arresto possono facilitare notevolmente la riproduzione del guasto.

Riparazione EBM PAPST R2E225-AT52-19 – quando scegliere assistenza, rigenerazione o sostituzione?

Cosa può comprendere la riparazione di un ventilatore industriale?

L’ambito della riparazione dipende dai risultati della diagnostica. Innanzitutto occorre stabilire quali componenti sono responsabili del sintomo e se il problema sia un singolo guasto oppure il risultato dell’usura pluriennale di più componenti.

A seconda dello stato del dispositivo, l’assistenza può comprendere la diagnostica elettrica del motore M2E068-DF, il controllo del condensatore, la valutazione dei cuscinetti, della girante e dei collegamenti, l’eliminazione delle cause di maggiore resistenza meccanica e un test finale sotto carico.

È inoltre importante individuare la causa principale. La sostituzione di un singolo componente non risolverà il problema a lungo se il ventilatore continua a funzionare a una temperatura troppo elevata, con un flusso d’aria limitato oppure in condizioni di vibrazioni eccessive.

Quando conviene riparare il ventilatore e quando è meglio sostituirlo?

La riparazione di un ventilatore industriale è particolarmente giustificata quando il dispositivo fa parte di una macchina funzionante, i suoi parametri e il montaggio sono correttamente adeguati e il guasto interessa componenti che possono essere ripristinati alle corrette condizioni di funzionamento.

La sostituzione dovrebbe essere presa in considerazione in caso di gravi danni alla girante, estesi danni meccanici oppure quando il livello di usura rende la rigenerazione non più conveniente dal punto di vista economico. In caso di fermo critico, è importante anche la disponibilità di un dispositivo sostitutivo adeguato.

Un ricambio non deve essere scelto esclusivamente in base al diametro di 225 mm. È necessario confrontare, tra l’altro, tensione, frequenza, curva portata-pressione, assorbimento di corrente, metodo di montaggio, direzione di rotazione, sistema di controllo e condizioni termiche ammissibili.

Se il problema di raffreddamento si ripete nonostante il ventilatore sia efficiente, è possibile valutare una modernizzazione del sistema di raffreddamento. Questa dovrebbe tuttavia essere preceduta da un’analisi della portata d’aria richiesta, delle resistenze dell’impianto e delle temperature effettive.

Guasto del ventilatore durante il caldo intenso e rischio di fermo produzione

Le temperature elevate spesso riducono il tempo tra la comparsa dei primi sintomi e l’arresto completo del dispositivo. Un ventilatore che da alcune settimane si avvia leggermente più lentamente o presenta vibrazioni maggiori può, in presenza di un’elevata temperatura ambiente, iniziare a spegnersi ciclicamente a causa dell’intervento della protezione termica.

Per il reparto manutenzione, il costo della sola riparazione del ventilatore rappresenta quindi soltanto una parte del problema. L’assenza di raffreddamento forzato può provocare il surriscaldamento di altri componenti della macchina, allarmi di temperatura, arresti degli azionamenti e il fermo dell’intera linea di produzione.

Per questo motivo, una diagnostica rapida prima del completo arresto della produzione è generalmente più conveniente rispetto al continuare a utilizzare un dispositivo che mostra sintomi di guasto. Particolare attenzione dovrebbe essere prestata ai ventilatori che, durante i periodi di caldo intenso, iniziano a diventare più rumorosi, si avviano più lentamente oppure si arrestano periodicamente.

Assistenza e riparazione EBM PAPST presso RGB Elektronika

Se è necessaria una riparazione dell’EBM PAPST R2E225-AT52-19, il dispositivo può essere inviato per una diagnostica professionale. In base allo stato del motore, del condensatore, dei cuscinetti, della girante e degli altri componenti è possibile determinare l’ambito corretto degli interventi successivi.

Alla richiesta di assistenza è consigliabile allegare la sigla esatta R2E225-AT52-19, una foto della targhetta identificativa e una descrizione del comportamento del dispositivo. Sono particolarmente utili le informazioni relative al fatto che il ventilatore non si avvii affatto o presenti soltanto difficoltà di avviamento, per quanto tempo funzioni prima di spegnersi e se il problema dipenda dalla temperatura ambiente.

Se il reparto manutenzione dello stabilimento ha già eseguito le misurazioni di base, è utile comunicare anche la tensione misurata, la corrente, la capacità del condensatore e la temperatura. In caso di guasti intermittenti può essere utile sapere se il ventilatore si riavvia dopo alcune decine di minuti di raffreddamento.

Hai un EBM PAPST R2E225-AT52-19 che non si avvia, si surriscalda oppure funziona in modo instabile? Contatta RGB Elektronika e descrivi i sintomi. Indica il modello, le condizioni di funzionamento e le misurazioni già effettuate. —> Richiedi la riparazione
