Riparazione degli inverter per unità di trattamento aria. Scopri come la diagnostica predittiva degli inverter HVAC previene i guasti.

La riparazione degli inverter per unità di trattamento aria è necessaria quando l’azionamento del ventilatore, della pompa, del compressore o del sistema di recupero del calore smette di controllare correttamente il funzionamento dell’impianto HVAC. I sintomi possono sembrare diversi: l’inverter HVAC non si avvia, l’unità segnala un allarme, il condizionamento non funziona, il condizionamento non raffredda, compare un errore del pressostato oppure l’automazione BMS perde la comunicazione con l’azionamento. In pratica, l’origine del problema può trovarsi sia nell’elettronica di potenza dell’inverter, sia nell’alimentazione, nel motore, nei cavi, nella configurazione dei parametri o in un sovraccarico meccanico del ventilatore.

Nelle unità di trattamento aria, l’inverter lavora spesso in modo continuo, in un ambiente esposto a polvere, umidità, variazioni di temperatura e disturbi EMC. Per questo un efficace servizio di assistenza per inverter HVAC non dovrebbe limitarsi alla cancellazione dell’errore dal pannello operatore. Sono fondamentali la diagnostica dell’alimentazione, della sezione di potenza, del DC-link, dei condensatori, dei driver IGBT, della comunicazione industriale e dello stesso azionamento del ventilatore.

Hai un guasto dell’unità di trattamento aria o l’inverter HVAC segnala un errore? Invia il dispositivo per la diagnostica. RGB Elektronika esegue assistenza, riparazione, rigenerazione, test sotto carico, modernizzazione e selezione di ricambi per inverter utilizzati negli impianti HVAC e nell’automazione industriale.

Chiama: +48 717 500 983

L’inverter HVAC non si avvia, il condizionamento non raffredda – i sintomi di guasto più frequenti

Guasto dell’inverter del ventilatore di mandata, di estrazione, della pompa o del compressore

Un guasto dell’inverter in un’unità di trattamento aria può arrestare immediatamente il flusso d’aria o causare il funzionamento instabile dell’intero sistema. Se l’azionamento controlla il ventilatore di mandata, di estrazione, la pompa di circolazione, il compressore o lo scambiatore di recupero del calore, il suo danneggiamento influisce direttamente sulla capacità di raffreddamento, sulla pressione, sulla temperatura, sulla portata e sulla sicurezza operativa dell’impianto.

I sintomi più frequenti segnalati dai reparti di manutenzione e dai servizi HVAC sono:

• l’inverter HVAC non si avvia nonostante la presenza dell’alimentazione,
• l’azionamento non reagisce al comando START/RUN dal BMS, dal PLC o dal pannello locale,
• il ventilatore di mandata o di estrazione non raggiunge la frequenza impostata,
• l’inverter segnala overcurrent, undervoltage, overvoltage, earth fault, phase loss o overtemperature,
• compare un guasto dell’inverter del ventilatore e l’unità passa in modalità allarme,
• il condizionamento non raffredda, anche se il controllore principale invia una richiesta di funzionamento,
• si bruciano fusibili o intervengono protezioni differenziali,
• il ventilatore lavora a velocità instabile oppure genera vibrazioni insolite,
• il BMS mostra valori errati di carico, corrente o frequenza di uscita.

Questi sintomi non significano sempre che sia danneggiato esclusivamente l’inverter. Nei sistemi HVAC la causa può essere anche un ventilatore sovraccarico, un filtro sporco, cuscinetti usurati, una girante sbilanciata, un motore danneggiato, un’interruzione nel conduttore PE oppure parametri dell’azionamento non corretti.

Errore di comunicazione dell’inverter HVAC con BMS, Modbus, BACnet o Profibus

Un errore di comunicazione dell’inverter HVAC può causare l’arresto dell’unità anche quando la sezione di potenza dell’azionamento è efficiente. Gli inverter utilizzati nel condizionamento spesso lavorano in reti Modbus RTU, BACnet, Profibus, Profinet, CANopen o Ethernet/IP. La comunicazione è responsabile dell’impostazione della frequenza, dei comandi di start e stop, della lettura degli allarmi, del monitoraggio della corrente, della temperatura e dello stato di funzionamento dell’azionamento.

Durante la diagnostica occorre verificare:

• indirizzo del dispositivo, velocità di trasmissione, parità e formato del frame,
• terminazione del bus RS-485 e qualità della schermatura,
• continuità dei cavi di comunicazione,
• separazione dei cavi di segnale dai cavi motore,
• configurazione della sorgente di comando e del riferimento di frequenza,
• mappa dei registri e compatibilità dei parametri con il sistema BMS,
• stato degli alimentatori ausiliari e dei circuiti di optoisolamento.

Un errore frequente consiste nel sostituire l’inverter con un esemplare funzionante senza ripristinare i parametri di comunicazione. Di conseguenza, anche il nuovo azionamento non si avvia, perché non riceve un comando RUN corretto o il valore di riferimento dall’automazione dell’edificio.

IGBT dell’inverter danneggiati, DC-link ed errori di corrente

Gli IGBT dell’inverter danneggiati rientrano tra i guasti più gravi della sezione di potenza. I sintomi tipici sono cortocircuito DC+/DC-, fusibili bruciati, errore overcurrent immediato dopo il comando RUN, assenza di controllo corretto del motore oppure danneggiamento dei driver di gate.

In assistenza si presta particolare attenzione a:

• moduli IGBT e circuiti driver di gate,
• ponte raddrizzatore,
• circuito DC-link,
• condensatori elettrolitici e a film,
• resistenza e relè di precarica,
• circuito di frenatura e transistor di frenatura,
• sensori di corrente e percorsi di misura,
• alimentatori ausiliari della scheda di controllo,
• optoisolamento e separazione galvanica.

Se l’inverter, dopo l’accensione, fa intervenire immediatamente le protezioni, non bisogna ripetere più volte i tentativi di avvio. Questo può aggravare i danni alla scheda di potenza, al controllo dei gate IGBT, alle piste di corrente o agli alimentatori ausiliari.

Quando il problema non riguarda solo l’inverter, ma il motore o la meccanica del ventilatore?

La diagnostica dell’azionamento del ventilatore deve comprendere non solo l’elettronica dell’inverter, ma anche il motore, i cavi e la parte meccanica. Nelle unità di trattamento aria il guasto deriva spesso dal lavoro in condizioni difficili: polvere, umidità, condensazione del vapore acqueo, temperatura elevata nel quadro di automazione, dissipatori sporchi, filtri aria ostruiti o sovraccarico meccanico.

Prima di decidere la sostituzione dell’inverter, vale la pena verificare:

• resistenza degli avvolgimenti del motore,
• resistenza di isolamento rispetto al PE,
• simmetria delle correnti di fase,
• stato dei cavi motore e della schermatura,
• corretta messa a terra,
• cuscinetti del ventilatore, equilibratura della girante e resistenze meccaniche,
• pulizia dei filtri, dei canali d’aria e del dissipatore dell’inverter,
• parametri del motore inseriti nell’inverter.

Rampe ACC/DEC impostate in modo errato, limite di coppia troppo basso, frequenza base errata, modalità U/f non corretta o controllo vettoriale non adeguato possono causare sintomi simili a un guasto elettronico. Per questo la diagnostica professionale dovrebbe combinare misure elettriche, analisi dei parametri, controllo meccanico e test funzionali.

Diagnostica dell’inverter HVAC e riparazione dell’azionamento del ventilatore passo dopo passo

La diagnostica dell’inverter HVAC deve essere eseguita con metodo, perché un singolo allarme non indica sempre la reale causa del guasto. Un errore overcurrent può derivare da IGBT danneggiati, cortocircuito del cavo motore, sovraccarico meccanico o configurazione errata dei parametri. Un errore undervoltage può indicare un problema di alimentazione, degradazione dei condensatori DC-link oppure caduta di tensione durante l’avvio di altri utilizzatori.

Diagnostica dell’alimentazione, del bus DC-link e dei condensatori

L’analisi dell’alimentazione è la base della diagnostica. Il servizio deve verificare la tensione tra le fasi, l’asimmetria delle fasi, le cadute di tensione durante l’avvio, lo stato delle protezioni, la presenza di disturbi EMC e la qualità dei collegamenti di alimentazione.

Nella fase successiva si valuta il circuito DC-link. La misurazione della capacità e dell’ESR dei condensatori permette di rilevarne la degradazione prima che si verifichino funzionamento instabile dell’azionamento, aumento del ripple di tensione, surriscaldamento della sezione di potenza o guasto del ponte raddrizzatore. Una tensione DC-link instabile può anche indicare problemi con l’alimentazione dell’impianto, collegamenti allentati, fusibili danneggiati o carico eccessivo.

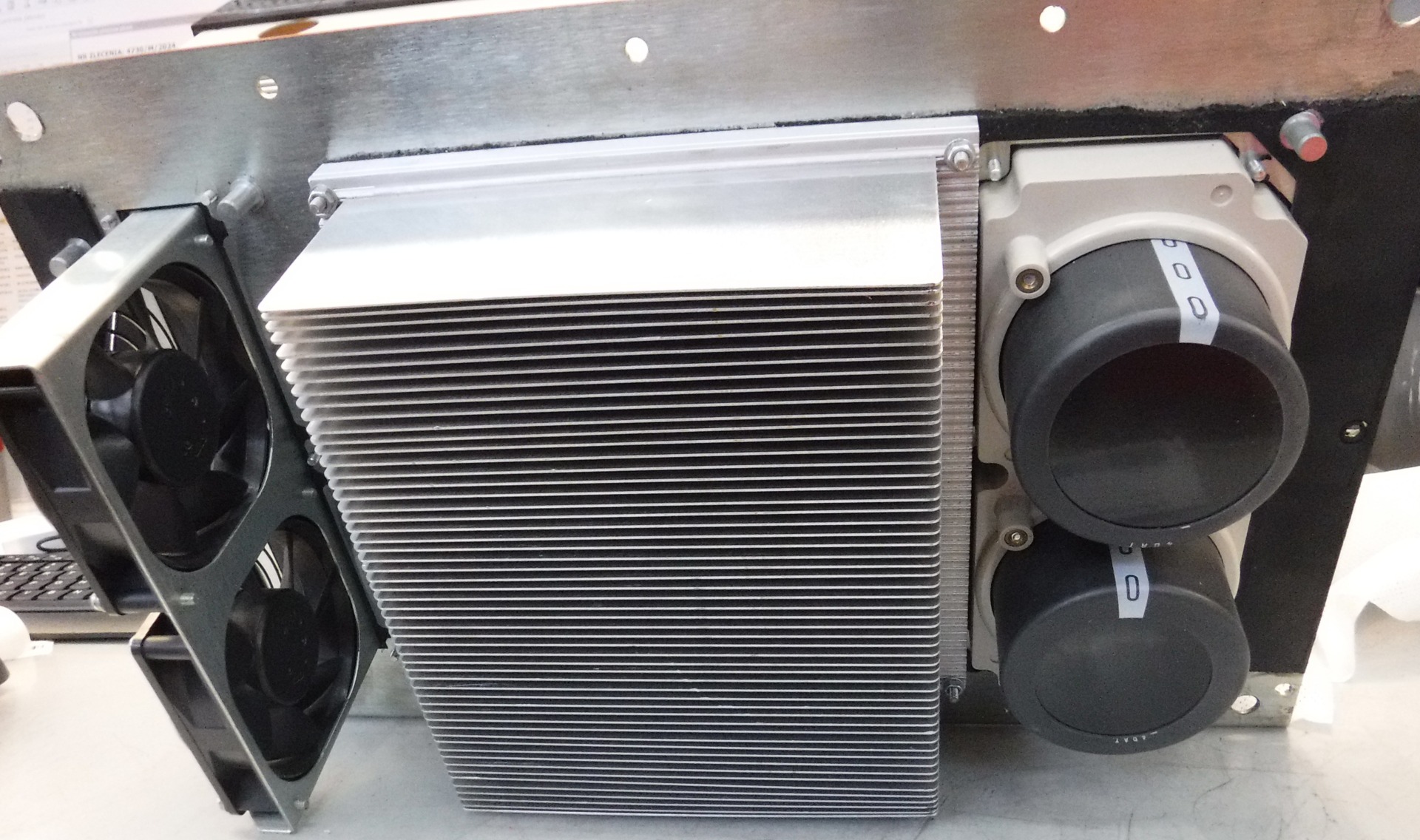

Negli inverter HVAC che lavorano molte ore al giorno sono importanti anche ventole di raffreddamento, canali d’aria, dissipatore, pasta termoconduttiva e sensori di temperatura. L’aumento della temperatura del dissipatore a carico costante di solito indica peggioramento del raffreddamento, contaminazione o invecchiamento degli elementi termici.

Diagnostica predittiva degli inverter HVAC

La diagnostica predittiva degli inverter HVAC consiste nella raccolta ciclica dei dati dell’azionamento e nel loro confronto con valori di riferimento. In questo modo il servizio può rilevare la degradazione dei componenti o il peggioramento delle condizioni operative prima che l’unità di trattamento aria si arresti in modo imprevisto.

I parametri più importanti da monitorare sono:

• corrente del motore,
• carico percentuale dell’azionamento,
• carico percentuale dell’azionamento,
• temperatura del dissipatore,
• temperatura del modulo di potenza,
• frequenza di uscita,
• numero di ore di lavoro,
• numero di inserzioni,
• storico di allarmi e avvisi,
• tempo di funzionamento delle ventole di raffreddamento,
• scostamenti dalla caratteristica tipica del ventilatore.

Un aumento della corrente alla stessa velocità del ventilatore può indicare filtri sporchi, resistenze meccaniche crescenti, usura dei cuscinetti o sbilanciamento della girante. Un aumento della temperatura a carico invariato può suggerire dissipatore sporco, ventola di raffreddamento danneggiata o peggioramento della conduzione termica. A sua volta, un DC-link instabile può indicare usura dei condensatori o problemi di qualità dell’alimentazione.

Assistenza inverter HVAC: riparazione, rigenerazione, test sotto carico

Un servizio professionale per inverter HVAC comprende la diagnostica della scheda di potenza, della scheda di controllo, degli alimentatori ausiliari, dei driver IGBT, dell’optoisolamento, dei percorsi di misura della corrente, dei circuiti di comunicazione e degli elementi di raffreddamento. A seconda del tipo di guasto, è possibile sostituire i componenti danneggiati, rigenerare la sezione di potenza, riparare l’alimentatore, ripristinare i parametri o modernizzare l’azionamento.

Dopo la riparazione, l’inverter deve superare test funzionali e sotto carico. La sola sostituzione dell’elemento danneggiato non è sufficiente se non viene verificata la stabilità di funzionamento dell’intero dispositivo.

L’ambito dei test dopo la riparazione dovrebbe includere:

• controllo delle forme d’onda di uscita,
• misura della stabilità del DC-link,
• verifica della temperatura dei moduli di potenza,
• controllo della reazione a START/STOP,
• test del riferimento di frequenza da ingressi analogici o comunicazione,
• controllo della corretta comunicazione con il BMS,
• verifica degli allarmi, dello storico errori e dei parametri di protezione,
• controllo del funzionamento delle ventole di raffreddamento.

Una riparazione eseguita correttamente consente di ripristinare il dispositivo al funzionamento, ridurre il costo di sostituzione dell’intera unità o dell’azionamento completo e abbreviare i tempi di fermo. È particolarmente importante negli stabilimenti produttivi, negli impianti tecnologici, nei data center, nei magazzini, nei capannoni industriali e negli edifici in cui ventilazione e raffreddamento stabili sono critici per il processo.

Riparazione o sostituzione dell’inverter per climatizzazione – cosa scegliere in caso di rischio di fermo?

La decisione di riparare o sostituire l’inverter dipende dalla disponibilità dei ricambi, dall’età del dispositivo, dal grado di danneggiamento, dal tempo di fermo e dall’importanza dell’unità per il processo. La riparazione ha senso quando sono danneggiati componenti specifici e la costruzione dell’inverter consente una rigenerazione e test sicuri. La sostituzione o la modernizzazione può essere una soluzione migliore quando il dispositivo non è più supportabile dal punto di vista dell’assistenza, presenta guasti ricorrenti oppure non soddisfa gli attuali requisiti di comunicazione e controllo.

I reparti acquisti e manutenzione spesso hanno bisogno di una decisione rapida:

• riparare l’inverter per mantenere la configurazione originale della macchina,
• acquistare un ricambio funzionante disponibile a magazzino,
• modernizzare l’azionamento con un modello più recente,
• vendere l’inverter danneggiato e ridurre il costo di acquisto di un altro dispositivo,
• eseguire la diagnostica di diversi azionamenti HVAC per evitare ulteriori arresti.

Modernizzazione, ricambi e acquisto di inverter HVAC danneggiati

Gli inverter HVAC più datati possono continuare a funzionare correttamente, ma un loro guasto può essere problematico a causa della disponibilità limitata dei ricambi, dei moduli di comunicazione fuori produzione, della mancanza di pannelli operatore o delle difficoltà nel ripristino dei parametri. In questi casi vale la pena valutare la modernizzazione dell’azionamento oppure la preparazione di un ricambio compatibile.

In fase di modernizzazione occorre considerare:

• potenza e corrente nominale del motore,
• caratteristica del carico del ventilatore o della pompa,
• modalità di controllo U/f o vettoriale,
• ingressi e uscite digitali e analogici,
• protocollo di comunicazione richiesto con il BMS,
• modalità di montaggio nel quadro di automazione,
• condizioni di raffreddamento,
• compatibilità con le protezioni esistenti e i cavi motore.
