Quali sintomi indicano un guasto dell’azionamento Baumüller BM4413-ST1-01200-03? Diagnostica rapida

Un possibile guasto dell’azionamento Baumüller BM4413-ST1-01200-03 è indicato soprattutto da errori ricorrenti dello stadio di potenza, dall’accensione fissa in rosso del LED H4, dallo stato Fault contrassegnato dalla lettera F, da problemi nel circuito DC, da surriscaldamento o da anomalie dei componenti interni del dispositivo. Tuttavia, il mancato avviamento non significa sempre un guasto dell’elettronica. La causa può essere anche l’assenza di Pulse Enable, un Quick Stop attivo, un’alimentazione 24 V non corretta, la mancanza di una fase, la configurazione dell’azionamento, il motore o il feedback. Per questo motivo la diagnostica rapida del BM4413 dovrebbe essere eseguita secondo una sequenza definita.

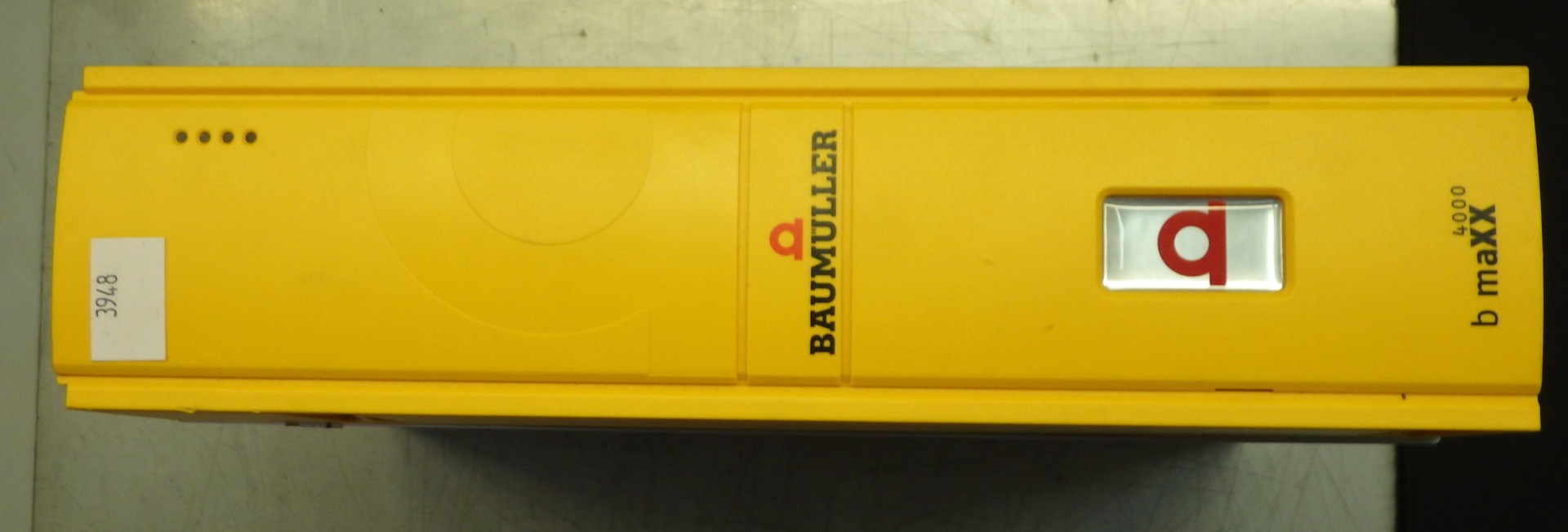

Il Baumüller BM4413-ST1-01200-03 appartiene alla famiglia b maXX 4000. È un’unità raffreddata ad aria, destinata al montaggio all’interno di un quadro elettrico, progettata per il funzionamento su reti TN/TT e dotata di relè di sicurezza. La versione del controller contrassegnata dal numero “2” dispone di display a 7 segmenti e interfaccia RS232, particolarmente utili per identificare rapidamente lo stato dell’azionamento.

Per il BM4413 sono indicati, tra gli altri, una potenza nominale in ingresso di 3,3 kVA, una corrente nominale in uscita di 4,5 A, una corrente di picco di 9 A e una tensione nominale del circuito DC di 540 V. Conoscere i parametri del dispositivo aiuta a distinguere meglio un problema dell’installazione da un guasto che richiede la riparazione dell’azionamento Baumüller BM4413.

Chiamaci: +48 717 500 983

Come riconoscere un guasto dell’azionamento Baumüller BM4413-ST1-01200-03?

Cosa indicano i LED H2 e H4 sul Baumüller BM4413?

In caso di problemi di avviamento, la prima operazione dovrebbe essere il controllo delle segnalazioni sul pannello frontale. Se nessuno dei LED H1-H4 è acceso, occorre verificare innanzitutto l’alimentazione di comando a 24 V. L’assenza di segnalazione non dovrebbe portare automaticamente alla conclusione che l’elettronica dell’azionamento sia danneggiata.

Particolarmente importante è il LED H2. Se è verde, l’abilitazione degli impulsi è attiva e lo stadio di potenza alimenta il motore. Il colore arancione indica invece che il dispositivo è pronto al funzionamento, ma Pulse Enable non è attivo.

Se H2 rimane arancione durante il normale funzionamento, occorre controllare, tra le altre cose, la presenza dell’abilitazione e lo stato del Quick Stop. Il solo LED H2 arancione non costituisce quindi una prova sufficiente di un guasto del Baumüller BM4413-ST1-01200-03.

H4 deve essere interpretato in modo diverso. L’accensione fissa in rosso di H4 indica un errore, mentre il lampeggio segnala un avvertimento. È il segnale per passare alla fase successiva della diagnostica e leggere lo stato visualizzato sul display dell’azionamento.

Cosa significano i simboli 4, E e F sul display?

Il display a 7 segmenti è una delle fonti più rapide di informazioni sullo stato del BM4413. Durante il normale funzionamento, l’azionamento può passare attraverso stati indicati dai numeri da 0 a 7.

• 4 – Operation Enabled: gli impulsi e l’abilitazione alle funzioni dell’azionamento sono attivi.
• E: è attiva una reazione a un errore.
• F – Fault: l’azionamento si trova in stato di errore e gli impulsi sono bloccati.

Dopo il verificarsi di un guasto, l’azionamento può visualizzare la lettera F seguita da tre cifre corrispondenti al codice di errore. È consigliabile annotare l’intera sequenza prima di eseguire un reset. Questa è una delle regole pratiche più importanti della diagnostica rapida dell’azionamento, perché il codice può indirizzare i controlli successivi verso lo stadio di potenza, l’alimentazione, il motore, l’encoder o il sistema di comando.

Quali codici di errore possono indicare un problema dello stadio di potenza?

Un gruppo importante è costituito dagli errori associati al parametro P0206. Alcuni di essi possono indicare un problema direttamente nel circuito di potenza o all’interno del dispositivo.

• 81 – temperatura del dissipatore troppo elevata. Verificare la temperatura e le condizioni di raffreddamento.
• 82 – sovratensione nel circuito DC. È necessario controllare le condizioni di alimentazione e il funzionamento del circuito DC.
• 83 – sovraccarico di corrente. Può richiedere il controllo del carico, del motore e del circuito di potenza.
• 85 – temperatura interna troppo elevata. Indica un problema termico del dispositivo o delle sue condizioni operative.
• 86 – problema del sensore di temperatura interno. Se l’errore si verifica nonostante una temperatura corretta, il dispositivo dovrebbe essere inviato in riparazione.
• 87 – relè di sicurezza disattivato o guasto. È necessario verificare il circuito di sicurezza.
• 88 – cortocircuito del ponte. Se l’errore ritorna dopo il riavvio del dispositivo, è necessaria un’ulteriore diagnostica dell’azionamento.
• 89 – stadio di potenza non pronto. Può indicare un problema nel circuito di potenza.
• 94 – tensione del circuito DC troppo bassa. Occorre verificare l’alimentazione e il circuito intermedio.

In pratica è particolarmente importante un codice 88 ricorrente associato a un cortocircuito del ponte. Se il riavvio del dispositivo non elimina il problema, resettare ripetutamente l’azionamento non sostituisce una diagnostica tecnica. Lo stesso vale per l’errore 86 quando il problema del sensore di temperatura interno si verifica nonostante condizioni termiche corrette.

Se gli errori dello stadio di potenza continuano a ripresentarsi dopo aver controllato l’installazione e i dispositivi collegati, è consigliabile inviare il BM4413-ST1-01200-03 a un centro specializzato nella diagnostica e riparazione di azionamenti industriali. In questo modo è possibile stabilire se la causa del problema si trova realmente all’interno del dispositivo.

L’assenza di movimento del motore indica sempre un guasto dell’azionamento?

No. È uno degli aspetti più importanti nella diagnostica del Baumüller BM4413. Il fatto che il motore non si muova non significa automaticamente che l’azionamento sia guasto.

Se H4 non segnala errori, H2 è verde e il motore continua a non avviarsi, è necessario controllare i parametri in ProDrive. La causa può essere, ad esempio, un limite di coppia impostato a 0 oppure una configurazione errata della posizione di commutazione.

Prima di decidere per la riparazione dell’elettronica è quindi necessario distinguere tre scenari: l’azionamento segnala un errore interno, l’azionamento funziona correttamente ma le condizioni esterne sono errate oppure il dispositivo riceve parametri e segnali di comando non corretti.

Come riconoscere un problema dell’encoder o del motore?

Anche i problemi di feedback possono arrestare il sistema o impedire il corretto avviamento della macchina. Tra i codici relativi all’encoder rientrano, tra gli altri:

• 115 – possibile interruzione nel cavo dell’encoder 1,
• 117 – superamento dell’ampiezza ammessa del segnale,
• 123 – errore dell’angolo di campo; in questo caso occorre prestare attenzione, tra le altre cose, alla schermatura del cavo encoder.

I problemi possono trovarsi anche sul lato motore. Il codice 98 indica il surriscaldamento del motore, mentre il codice 99 è associato al superamento di I²t.

Questo è un altro motivo per cui una diagnostica efficace non dovrebbe limitarsi al solo controller. Azionamento, motore, cavo motore, encoder e cavo di feedback formano un unico sistema e un’anomalia di uno qualsiasi di questi elementi può causare l’arresto della macchina.

Come eseguire una diagnostica rapida del Baumüller BM4413?

Da dove iniziare la diagnostica del BM4413?

Nella manutenzione industriale è fondamentale seguire una sequenza di operazioni ripetibile. Ciò consente di raccogliere rapidamente informazioni che potranno essere utilizzate anche dal centro di assistenza.

• Controlla i LED H2 e H4.
• Annota lo stato e il codice completo visualizzato sul display a 7 segmenti.
• Controlla il messaggio dettagliato in ProDrive.
• Verifica la tensione di comando a 24 V.
• Controlla la presenza e il livello di tutte le fasi di rete.
• Valuta la temperatura e le condizioni di raffreddamento.
• Controlla il cavo motore e il motore.
• Verifica l’encoder e il cavo di feedback.
• Se gli errori interni si ripresentano, invia l’azionamento per un’ulteriore diagnostica in assistenza.

Questa procedura riduce il rischio di sostituire o riparare un dispositivo funzionante e permette di individuare più rapidamente la reale causa dell’arresto macchina.

Come controllare l’alimentazione e le condizioni operative?

Il BM4413 è progettato nominalmente per un’alimentazione 3 × 400 V, 50/60 Hz. Nei dati tecnici forniti per il dispositivo è indicato un intervallo da 3 × 207 V a 3 × 528 V. L’alimentazione di comando dovrebbe invece essere di 24 V DC con una tolleranza di -15%/+20%.

Il sistema diagnostico può segnalare, tra le altre cose, una tensione 24 V troppo bassa, una tensione di rete errata, una perdita di alimentazione o la mancanza di una fase. Prima di concludere che l’azionamento Baumüller è guasto, occorre quindi controllare:

• alimentazione 24 V DC,
• presenza di tutte e tre le fasi,
• collegamenti del circuito di potenza,
• temperatura del dispositivo,
• condizioni di raffreddamento nel quadro elettrico.

In pratica, questo controllo può evitare di perdere tempo nello smontaggio dell’azionamento quando la causa dell’arresto si trova nell’installazione e non nel BM4413-ST1-01200-03.

Quando l’azionamento Baumüller BM4413 dovrebbe essere inviato in assistenza?

Una diagnostica professionale dell’azionamento è giustificata soprattutto quando, dopo aver escluso problemi di alimentazione, configurazione, motore e feedback, continuano a ripresentarsi errori relativi allo stadio di potenza, al ponte, ai sensori interni o ad altri componenti interni del dispositivo.

Sono particolarmente importanti i guasti che non possono essere eliminati ripristinando corrette condizioni operative. Un esempio è un errore ricorrente di cortocircuito del ponte oppure un errore del sensore di temperatura interno che si verifica nonostante la corretta temperatura del dispositivo.

Prima di inviare il dispositivo in riparazione è consigliabile annotare:

• la sigla completa Baumüller BM4413-ST1-01200-03,
• il codice di errore visibile prima del reset,
• lo stato di H2 e H4,
• il momento in cui si verifica il guasto,
• se l’errore compare subito dopo l’avviamento o sotto carico,
• i risultati del controllo dei 24 V, delle fasi di alimentazione, del motore e dell’encoder.

Informazioni preparate in questo modo possono velocizzare notevolmente la valutazione iniziale del dispositivo e la successiva riparazione dell’azionamento Baumüller BM4413.

Cos’altro bisogna considerare nella diagnostica dei cavi e del motore?

Un’informazione importante relativa alla serie BM441X è che nel materiale fornito non viene descritta una funzione interna di monitoraggio del guasto a terra sull’uscita. Ciò significa che lo stato di isolamento del motore e dei cavi dovrebbe essere valutato in modo indipendente, invece di presumere che l’azionamento rilevi autonomamente ogni problema sul lato uscita.

Questo è particolarmente importante quando il dispositivo segnala problemi nel circuito di potenza, ma il controllo di base del BM4413 non fornisce una risposta univoca.

Perché una diagnosi rapida riduce il rischio di fermo produzione?

In un ambiente industriale, l’obiettivo della diagnostica non è soltanto individuare il componente guasto. Conta anche il tempo necessario per riportare la macchina in funzione. Resettare ripetutamente l’azionamento senza annotare il codice di errore, sostituire componenti per tentativi o smontare un controller funzionante può prolungare inutilmente il fermo.

Per questo la procedura migliore consiste nel raccogliere i dati in una sequenza logica: segnalazione LED, codice sul display, ProDrive, alimentazione, condizioni termiche, motore ed encoder. Solo in seguito è possibile decidere in modo affidabile se il dispositivo necessita di riparazione.

Se il Baumüller BM4413-ST1-01200-03 passa regolarmente nello stato Fault, se gli errori dello stadio di potenza si ripresentano oppure se, dopo aver controllato l’installazione, non è ancora possibile ripristinare il corretto funzionamento, è consigliabile affidare l’azionamento a un centro di assistenza professionale. Una diagnostica accurata consente di individuare la reale causa del guasto e pianificare la riparazione senza sostituzioni casuali dei componenti. –> Richiedi una riparazione
