Dove riparare un inverter Bosch Rexroth HCS02 dopo un’esplosione? Guasti tipici dei moduli IGBT negli inverter HCS02.1E-W0070-A-03-NNNN

Un inverter Bosch Rexroth HCS02.1E-W0070-A-03-NNNN dopo l’esplosione di un modulo IGBT deve essere affidato a un servizio specializzato in automazione industriale, in grado di eseguire la diagnostica dello stadio di potenza, del circuito intermedio DC, del comando dei gate, del laminato PCB, del raffreddamento e dell’uscita motore. Dopo un guasto di questo tipo non bisogna sostituire i fusibili né riavviare il dispositivo, perché ciò può causare ulteriori danni alla scheda, una nuova esplosione dei transistor, il danneggiamento della scheda di controllo, un incendio nel quadro elettrico o un pericolo per il personale.

Il modello HCS02.1E-W0070-A-03-NNNN appartiene alla famiglia Rexroth IndraDrive C ed è un convertitore compatto utilizzato in applicazioni monoasse. Nella pratica industriale, questi inverter lavorano nei sistemi di azionamento di macchine di produzione, linee tecnologiche, sistemi di trasporto, applicazioni di posizionamento, assi servo e postazioni che richiedono un controllo preciso del movimento. Quando si verifica un’esplosione IGBT, il problema non riguarda soltanto un singolo componente elettronico. Di solito è il risultato di sovraccarico termico, sovratensione, cortocircuito nel circuito motore, usura dei condensatori, guasto della frenatura o errore nel circuito di comando dei gate.

Per il reparto manutenzione, le due cose più importanti sono: mettere in sicurezza la macchina contro un nuovo avvio e individuare la causa del guasto. La sola sostituzione del modulo IGBT senza verificare il circuito Gate Drive, il bus DC, i condensatori, l’uscita motore, la resistenza di frenatura, i cavi e il motore può causare un nuovo danneggiamento immediato dell’inverter riparato.

Non rischiare di bruciare nuovamente l’inverter dopo la sola sostituzione dell’IGBT. Scegli una diagnostica che analizzi la causa del guasto, non solo l’effetto visibile.

Chiama: +48 717 500 983

Cosa fare dopo l’esplosione di un inverter Bosch Rexroth HCS02.1E-W0070-A-03-NNNN?

Perché non bisogna riavviare l’inverter dopo un’esplosione IGBT?

Dopo l’esplosione di un inverter, la prima regola è: non riavviare il dispositivo. In pratica significa non tentare il reset dell’azionamento, non sostituire i fusibili “per prova”, non riapplicare l’alimentazione e non testare l’inverter senza una diagnostica preventiva. L’esplosione di un modulo IGBT è un guasto dello stadio di potenza, in cui l’energia accumulata nei condensatori del circuito intermedio può essere rilasciata in un tempo molto breve.

Riapplicare l’alimentazione a un inverter Bosch Rexroth danneggiato può causare:

• ulteriore bruciatura del laminato PCB e vaporizzazione delle piste di corrente,
• un nuovo cortocircuito nello stadio di potenza,
• danneggiamento della scheda di controllo per scarica verso i circuiti a bassa tensione,
• fusione dei morsetti e degli elementi di collegamento,
• distruzione di nuovi componenti, se la sostituzione è stata eseguita senza diagnostica completa,
• rischio di incendio nel quadro elettrico,
• rischio per l’operatore o il tecnico di assistenza, soprattutto durante il lavoro con alta tensione DC.

Se nel quadro si sono verificati un botto, fumo, odore di bruciato, tracce di fuliggine o frammenti espulsi dal corpo del transistor, l’inverter deve essere scollegato, messo in sicurezza e inviato al servizio. Vale la pena controllare anche l’ambiente del dispositivo: cavi motore, resistenza di frenatura, filtri, ventilazione del quadro, morsetti, contattori, protezioni e il motore stesso.

Che cos’è un inverter Bosch Rexroth HCS02 della famiglia IndraDrive C?

Bosch Rexroth HCS02 è un convertitore compatto della famiglia IndraDrive C, che integra le funzioni di alimentazione e inverter in un unico alloggiamento. Il modello HCS02.1E-W0070-A-03-NNNN viene utilizzato in applicazioni che richiedono un controllo preciso dell’azionamento, spesso dove contano dinamica, ripetibilità del movimento e funzionamento stabile dell’asse.

Dal punto di vista del servizio, sono importanti i parametri che influenzano il carico dello stadio di potenza:

• corrente continua di circa 28 A,
• corrente di sovraccarico fino a circa 70,8 A,
• alimentazione da rete monofase o trifase, a seconda della configurazione e delle condizioni applicative,
• funzionamento nel campo delle tensioni industriali tipiche di questa classe di azionamenti,
• frequenza di commutazione selezionata in base al tipo di funzionamento del motore, alle perdite termiche e ai requisiti acustici,
• grado di protezione IP20, che richiede l’installazione in un quadro elettrico adeguatamente protetto e ventilato,
• raffreddamento attivo ad aria, la cui efficienza influisce direttamente sulla temperatura dello stadio di potenza.

In pratica, ciò significa che un inverter IndraDrive C può funzionare in sicurezza solo se sono rispettate le condizioni elettriche, termiche e ambientali. Un dissipatore sporco, un filtro del quadro ostruito, un ventilatore guasto, una temperatura ambiente troppo elevata o un ciclo di lavoro sovraccarico possono portare progressivamente al degrado dei componenti di potenza.

Quali sintomi indicano un grave guasto dello stadio di potenza?

Un guasto dell’inverter non inizia sempre con un’esplosione. Spesso compaiono prima sintomi di avvertimento che possono essere rilevati durante l’ispezione, la diagnostica degli errori o l’analisi del comportamento della macchina. Se ignorati, possono causare il danneggiamento del modulo IGBT e il fermo produzione.

I sintomi che devono destare preoccupazione includono:

• spegnimenti casuali dell’azionamento sotto carico,
• frequenti errori di sovraccarico o sovracorrente,
• errori legati alla tensione del bus DC, soprattutto durante la frenatura,
• eccessivo riscaldamento dell’inverter, del dissipatore o dell’area del quadro,
• funzionamento irregolare del motore, strattoni, calo di coppia o regolazione instabile,
• fischio insolito, odore di elettronica surriscaldata o tracce di scolorimento,
• guasti di fusibili o protezioni lato alimentazione,
• scarica verso l’alloggiamento, problemi di isolamento o dispersione a terra del motore,
• fumo visibile, botto o rottura fisica dei componenti nel modulo di potenza.

Se si è verificata un’ esplosione dell’inverter HCS02, non deve essere trattata come un normale errore dell’azionamento. È un guasto che richiede smontaggio del dispositivo, pulizia, misurazioni, valutazione dei danni, controllo dei circuiti di comando e test sotto carico.

Perché il modulo IGBT in un inverter può esplodere?

I moduli IGBT, cioè Insulated Gate Bipolar Transistor, sono elementi fondamentali dello stadio di potenza dell’inverter. Sono responsabili della commutazione rapida della tensione proveniente dal circuito intermedio DC e della generazione della forma d’onda di uscita per il motore. Lavorano sotto elevato carico di corrente, tensione e temperatura, perciò il loro guasto può essere violento.

Le cause più frequenti dell’esplosione del modulo IGBT negli inverter Bosch Rexroth HCS02 sono:

• surriscaldamento dello stadio di potenza causato da filtri ostruiti, dissipatore sporco, guasto del ventilatore o temperatura troppo elevata nel quadro,
• sovraccarico dell’applicazione, ad esempio avviamento troppo pesante, meccanica bloccata, azionamento dimensionato in modo errato o profilo di lavoro troppo aggressivo,
• sovratensione sul bus DC derivante da problemi di frenatura, resistenza di frenatura danneggiata o sovratensioni di rete,
• cortocircuito nel circuito motore, ad esempio cavo danneggiato, cortocircuito tra fasi, rottura dell’isolamento dell’avvolgimento o dispersione a terra dello statore,
• invecchiamento dei condensatori, che provoca aumento del ripple e maggiore carico sui componenti di potenza,
• danneggiamento del Gate Drive, cioè del circuito di comando dei gate dei transistor,
• contaminazioni conduttive all’interno del dispositivo, ad esempio polvere, umidità, fuliggine o depositi dopo una precedente bruciatura,
• errori di installazione, messa a terra errata, schermatura danneggiata o problemi EMC.

Particolarmente pericolosa è la situazione in cui il transistor non si apre o non si chiude correttamente. In questo caso aumentano le perdite termiche e il componente inizia a lavorare fuori dall’area sicura. Se a questo si aggiunge un sovraccarico, una sovratensione o un cortocircuito lato motore, il danno può verificarsi immediatamente.

Possibile causa	Effetto tipico	Effetto tipico
Surriscaldamento	Degradazione della struttura IGBT, errori termici, esplosione del modulo	Ventilatore, dissipatore, filtri, temperatura del quadro, ciclo di lavoro
Sovratensione sul bus DC	Scarica dei transistor e danneggiamento dei condensatori	Resistenza di frenatura, circuito di frenatura, alimentazione, condensatori DC link
Cortocircuito del motore o del cavo	Rapido aumento della corrente e rottura dell’IGBT	Isolamento del motore, cavo motore, morsetti, schermatura
Gate Drive danneggiato	Comando dei gate non corretto e perdite termiche eccessive	Optoaccoppiatori, resistenze di gate, alimentazione dei driver, piste di comando
Condensatori usurati	Ripple di tensione, aumento del carico dello stadio di potenza	Capacità, ESR, tracce di perdita, temperatura di lavoro, circuito DC

Quali componenti si danneggiano insieme al modulo IGBT?

L’esplosione di un IGBT raramente si limita al solo transistor. L’energia del cortocircuito può danneggiare molti componenti collegati, perciò la riparazione IndraDrive richiede un’analisi accurata dell’intero percorso di potenza e comando.

Durante un guasto grave possono essere danneggiati:

• laminato PCB, soprattutto gli strati che conducono correnti elevate,
• piste di potenza, che possono essere bruciate o vaporizzate,
• morsetti di uscita e componenti di collegamento,
• condensatori del circuito intermedio,
• circuito Gate Drive, inclusi optoaccoppiatori, resistenze ed elementi di alimentazione dei driver,
• sensori di corrente e componenti di misura,
• scheda di controllo, se l’alta tensione è penetrata nei circuiti a bassa tensione,
• dissipatore e isolatori termici, se si è verificato un arco o un surriscaldamento,
• componenti vicini contaminati da fuliggine, polvere metallica o laminato carbonizzato.

Particolarmente pericolosi sono i residui dopo la bruciatura. Il laminato carbonizzato e la fuliggine possono condurre corrente, perciò il dispositivo richiede decontaminazione. Se il servizio si limita alla sostituzione del componente visibilmente danneggiato, senza pulizia e misure di isolamento, l’inverter può subire un nuovo cortocircuito già al primo avvio.

Come si svolge la riparazione degli inverter Rexroth HCS02.1 dopo un guasto del modulo IGBT?

Da cosa inizia la diagnostica dell’inverter dopo un’esplosione?

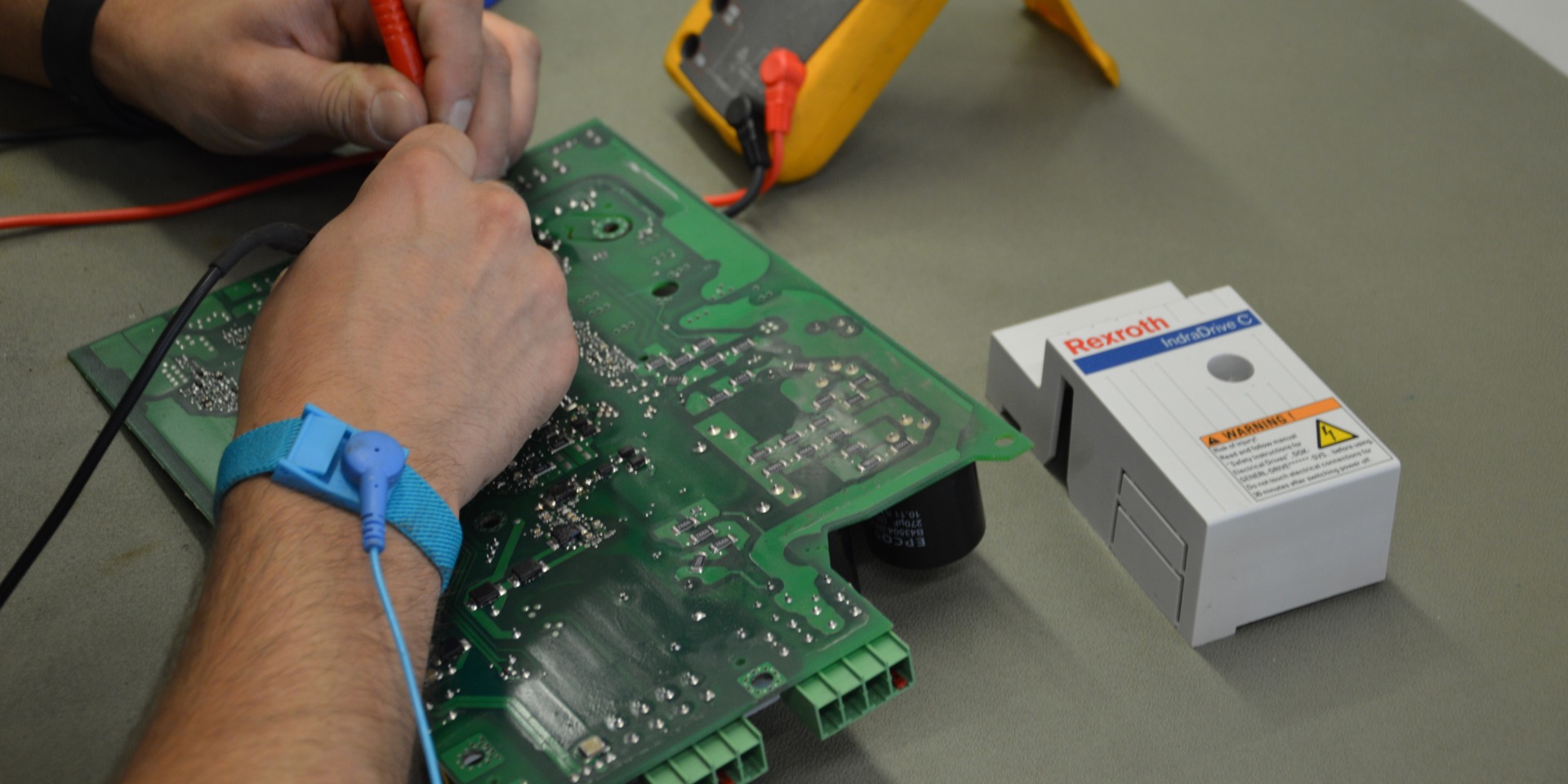

La riparazione professionale degli inverter Rexroth HCS02.1 dopo un’esplosione IGBT inizia dalla diagnostica, non dalla sostituzione immediata dei pezzi. Prima bisogna stabilire l’entità dei danni e la probabile causa del guasto. Solo dopo si può decidere se il dispositivo è idoneo alla riparazione, alla rigenerazione, alla ricostruzione, all’utilizzo come donatore di ricambi, al riacquisto o alla sostituzione con un’altra soluzione.

Il processo diagnostico dovrebbe includere:

1. ispezione visiva del dispositivo, cioè valutazione di tracce di arco, fuliggine, danni al laminato, ai morsetti e all’alloggiamento,
2. controllo dello stadio di potenza, inclusi moduli IGBT, diodi, percorsi di corrente e collegamenti,
3. misura del circuito DC, dei condensatori, delle piste, degli elementi di protezione e della sezione di frenatura,
4. verifica del Gate Drive, perché un comando dei gate danneggiato può bruciare immediatamente un nuovo modulo,
5. controllo dell’isolamento e di eventuali scariche tra sezioni ad alta e bassa tensione,
6. valutazione del sistema di raffreddamento, del ventilatore, del dissipatore, del flusso d’aria e delle contaminazioni,
7. analisi dell’applicazione, inclusi motore, cavi, resistenza di frenatura e condizioni di lavoro della macchina.

Se la causa dell’esplosione era il motore, il cavo, una dispersione a terra o la frenatura che genera sovratensioni sul bus DC, l’inverter riparato può subire un nuovo guasto dopo il ritorno nella stessa macchina. Per questo la diagnostica dovrebbe includere non solo il dispositivo, ma anche l’ambiente dell’azionamento.

Perché la sostituzione del solo IGBT di solito non è sufficiente?

Molti utenti presuppongono che un’ esplosione dell’HCS02.1E-W0070-A-03-NNNN possa essere riparata sostituendo il modulo IGBT danneggiato. In pratica è una semplificazione eccessiva. L’IGBT è un componente esecutivo, ma il suo funzionamento dipende dai circuiti di comando, dai condensatori, dall’alimentazione dei driver, dalla misura della corrente, dall’isolamento, dal raffreddamento e dallo stato della scheda.

La sostituzione del solo modulo è rischiosa, perché:

• un Gate Drive danneggiato può comandare in modo errato il nuovo transistor,
• il laminato carbonizzato può condurre e causare un nuovo cortocircuito,
• le piste bruciate possono avere una sezione non corretta dopo una ricostruzione non professionale,
• condensatori danneggiati possono generare condizioni di lavoro instabili,
• una causa esterna, ad esempio un cortocircuito del motore, può essere ancora presente,
• l’assenza di un test sotto carico non conferma che l’inverter funzioni correttamente in condizioni reali.

Per questo una riparazione Rexroth IndraDrive C efficace dopo un guasto dello stadio di potenza dovrebbe includere pulizia, ricostruzione dei percorsi di corrente, rigenerazione dei driver, controllo dei condensatori, misure di isolamento e test di lavoro sotto carico. Solo allora si può parlare di riparazione, non di semplice sostituzione del componente.

Quali test deve superare un inverter IndraDrive C riparato?

Un convertitore di frequenza IndraDrive riparato dovrebbe essere controllato in condizioni il più possibile simili al funzionamento reale. Soprattutto dopo un’esplosione IGBT, un test “da banco” senza carico non è sufficiente, perché molti problemi emergono solo a corrente più elevata, durante la frenatura dinamica, con variazioni della frequenza di commutazione o nel lavoro con un servomotore.

Dopo la riparazione vale la pena eseguire, tra gli altri:

• test di isolamento tra circuiti ad alta tensione, uscita e sezioni di comando,
• controllo del circuito DC, dei condensatori e della sezione di frenatura,
• misura dei segnali Gate Drive e correttezza del comando dei gate,
• verifica delle forme d’onda in uscita,
• test di comunicazione e diagnostica errori,
• controllo del funzionamento del ventilatore e della temperatura del dissipatore,
• test con motore o servomotore,
• test sotto carico in condizioni simili all’applicazione industriale.

In RGB Elektronika poniamo l’accento sul fatto che l’inverter, dopo la riparazione, non sia solo avviato, ma realmente verificato. Nelle applicazioni industriali conta il funzionamento stabile dopo il ritorno in macchina, non soltanto l’eliminazione del danno visibile.

Quando la riparazione dell’HCS02 è conveniente e quando considerare sostituzione o modernizzazione?

La convenienza della riparazione dipende dall’entità dei danni, dalla disponibilità dei componenti, dal valore della macchina, dal tempo di fermo e dall’importanza dell’azionamento nel processo produttivo. In molti casi il servizio dell’inverter HCS02 è più vantaggioso rispetto all’acquisto di un nuovo dispositivo o alla ricostruzione urgente del sistema. Esistono però situazioni in cui vale la pena considerare alternative.

La riparazione è solitamente giustificata quando:

• i danni al laminato possono essere ricostruiti,
• la scheda di controllo non è stata distrutta in modo permanente,
• il modulo IGBT e il Gate Drive possono essere riportati a un funzionamento corretto,
• l’inverter lavora in una macchina la cui rapida modernizzazione sarebbe costosa,
• si desidera mantenere la configurazione esistente dell’azionamento,
• il costo del fermo è superiore al costo del servizio.

La sostituzione, il riacquisto del dispositivo danneggiato o la modernizzazione vanno considerati quando:

• la distruzione della scheda è troppo estesa,
• sono danneggiate sezioni di comando critiche,
• il dispositivo ritorna più volte con un guasto simile,
• la causa del problema è un’applicazione dimensionata in modo errato,
• la macchina richiede maggiore affidabilità, disponibilità dei ricambi o integrazione con un sistema più recente,
• il fermo produzione richiede una soluzione sostitutiva più rapida.

In pratica, la decisione migliore si prende dopo la diagnostica. Solo allora è possibile confrontare in modo affidabile il costo di riparazione, rigenerazione, sostituzione, acquisto di un dispositivo ricondizionato, modernizzazione o riacquisto dell’inverter danneggiato.

Riparazione, assistenza, rigenerazione e riacquisto di inverter Bosch Rexroth presso RGB Elektronika

RGB Elektronika supporta gli stabilimenti industriali nella diagnostica, riparazione, assistenza, rigenerazione, riacquisto e modernizzazione di dispositivi di automazione ed elettronica industriale. Nel caso degli inverter Bosch Rexroth HCS02 e dei sistemi IndraDrive C, aiutiamo a valutare se il dispositivo danneggiato può essere riparato o se sia meglio applicare una soluzione sostitutiva, una sostituzione o una modernizzazione dell’azionamento.

Nell’ambito dell’assistenza per inverter e azionamenti industriali analizziamo non solo il modulo di potenza, ma anche gli elementi collegati all’intera applicazione:

• inverter e servoazionamenti,
• stadi di potenza e moduli IGBT,
• alimentatori e circuiti DC,
• controllori PLC e comunicazione industriale,
• encoder e feedback,
• moduli I/O ed elettronica di controllo,
• pannelli HMI e diagnostica degli errori,
• softstarter, convertitori e altri elementi dei sistemi di azionamento.

Se si è verificato un guasto dell’inverter, un’esplosione IGBT, fumo nel quadro elettrico o problemi dell’azionamento lato motore, conviene agire con metodo. Metti in sicurezza il dispositivo, non tentare un nuovo avvio e invia l’inverter in diagnostica. In questo modo si possono limitare ulteriori danni e definire più rapidamente uno scenario di servizio reale.

Nel caso di macchine critiche, l’aspetto più importante è ridurre il fermo e prevenire un nuovo guasto dopo il montaggio. Per questo la riparazione di un inverter Bosch Rexroth dopo un’esplosione IGBT dovrebbe concludersi con test, non con la sola sostituzione dei componenti. Solo così il reparto manutenzione riceve un dispositivo che ha una reale possibilità di tornare a lavorare stabilmente in un ambiente produttivo esigente.

Hai un HCS02.1E-W0070-A-03-NNNN danneggiato dopo l’esplosione del modulo IGBT? Contatta RGB Elektronika. Ti aiuteremo a valutare lo stato dell’inverter, individuare le possibili cause del guasto e scegliere la soluzione: riparazione, rigenerazione, assistenza, riacquisto, dispositivo sostitutivo o modernizzazione del sistema di azionamento.
